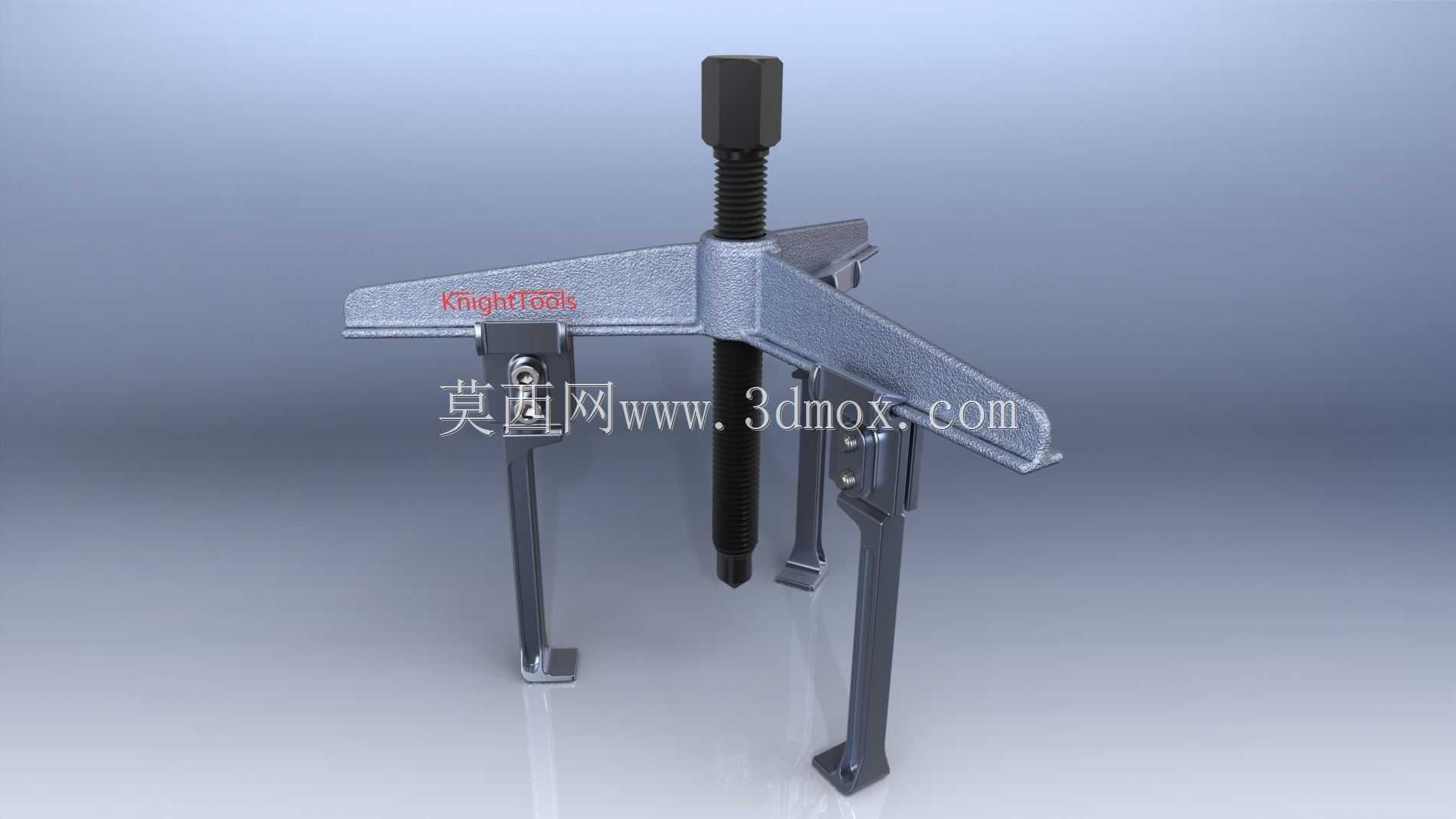

在设备运维、机械装配的现场作业场景里,轴系部件的拆卸一直是考验工具适配性与操作可靠性的环节,尤其是过盈配合装配的滑轮、轴承、皮带轮类零件,直接敲击拆卸很容易损伤轴面、破坏零件配合精度,这类三爪结构的拉拔工具,就是针对这类拆卸需求设计的手动作业工装。从实际使用场景来看,不管是车间里的输送线滑轮更换、电机端轴承拆卸,还是小型设备维护时的齿轮、联轴器拔卸,这类拉拔工具都能适配,不需要额外搭配液压动力源,纯手动操作就能完成中低过盈量零件的拆卸作业,适合没有动力气源、电源的野外维修或者零散运维场景。

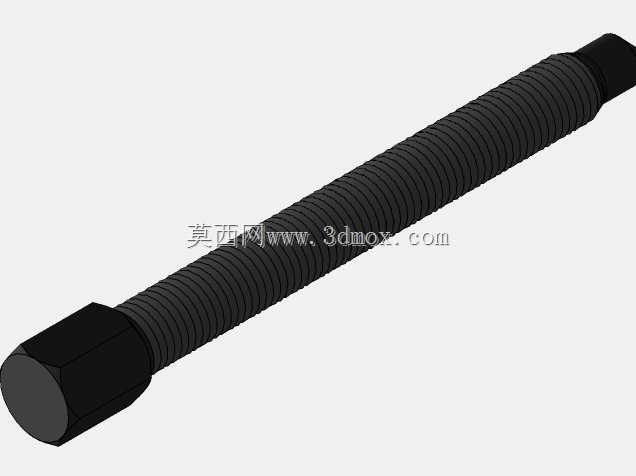

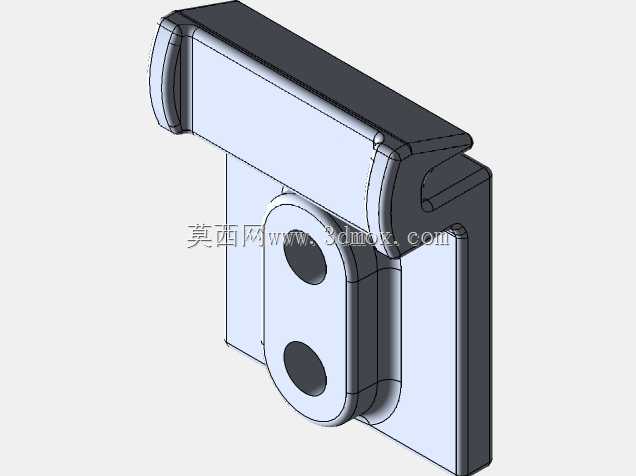

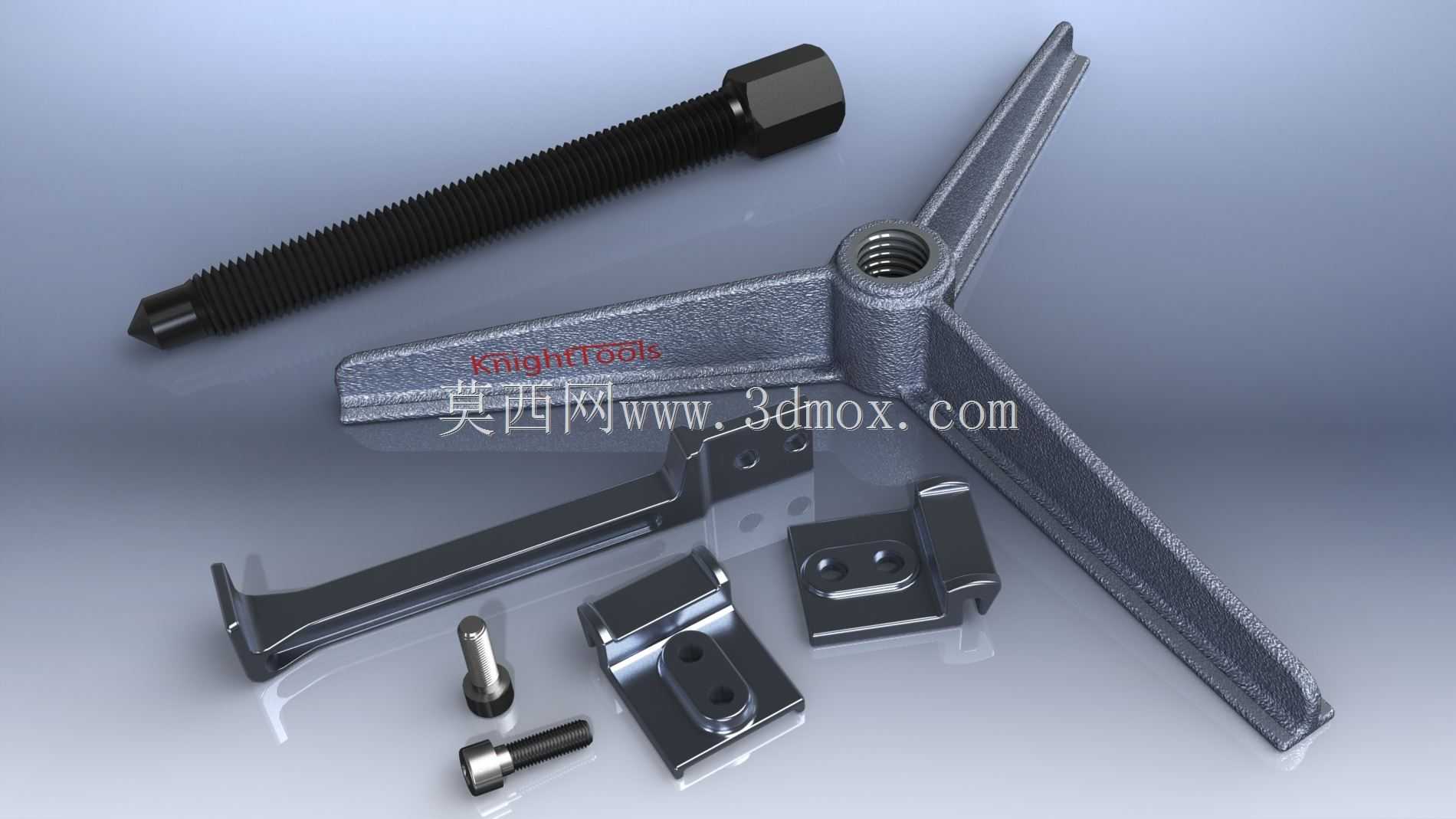

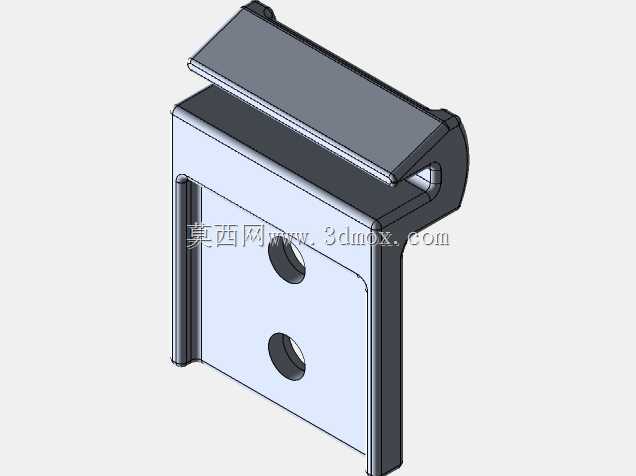

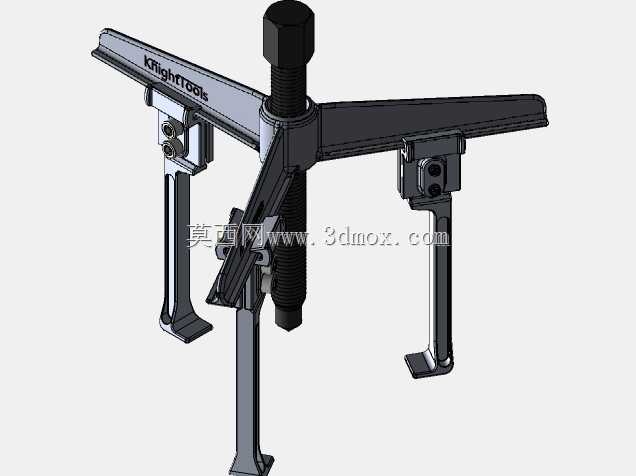

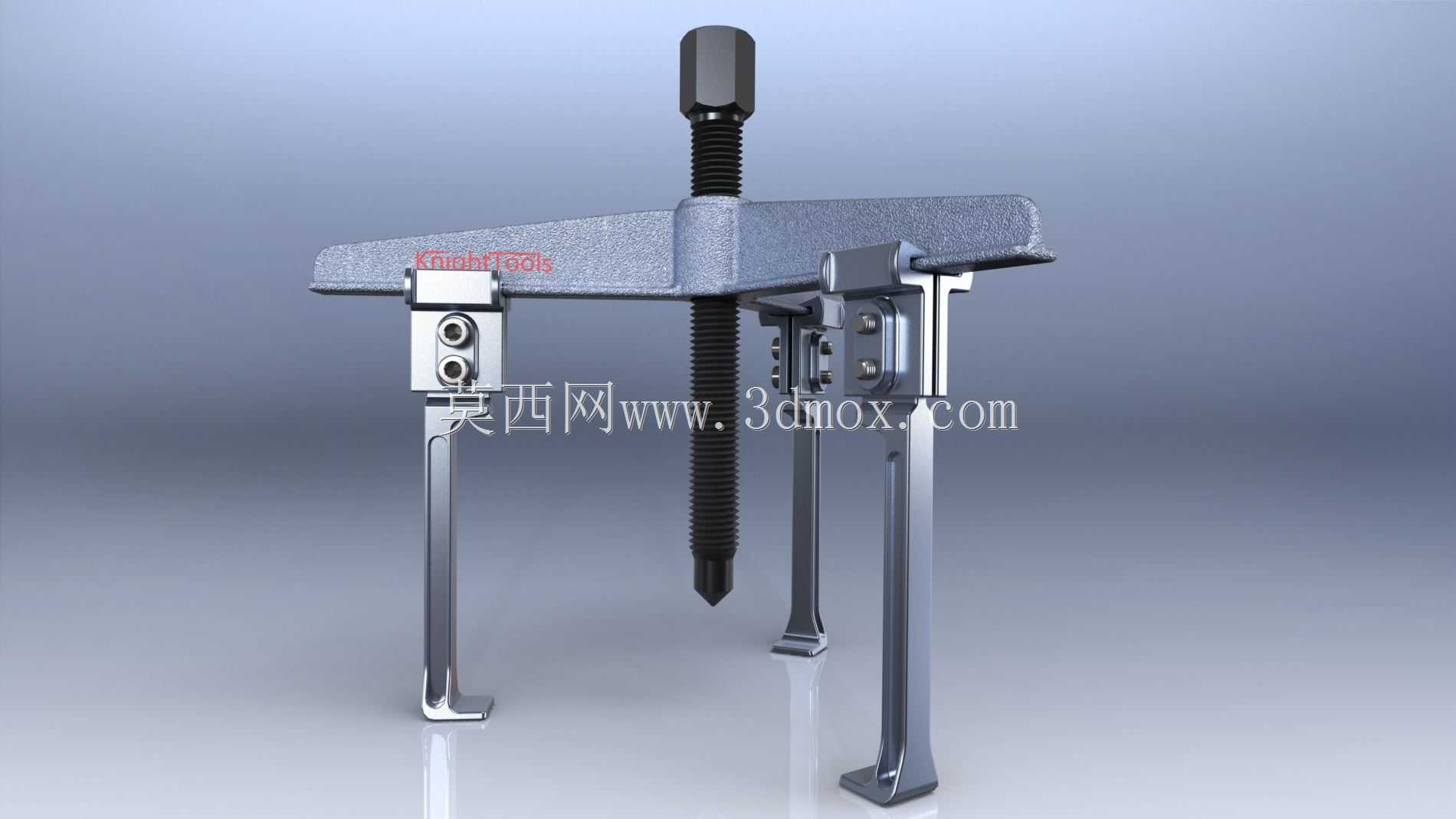

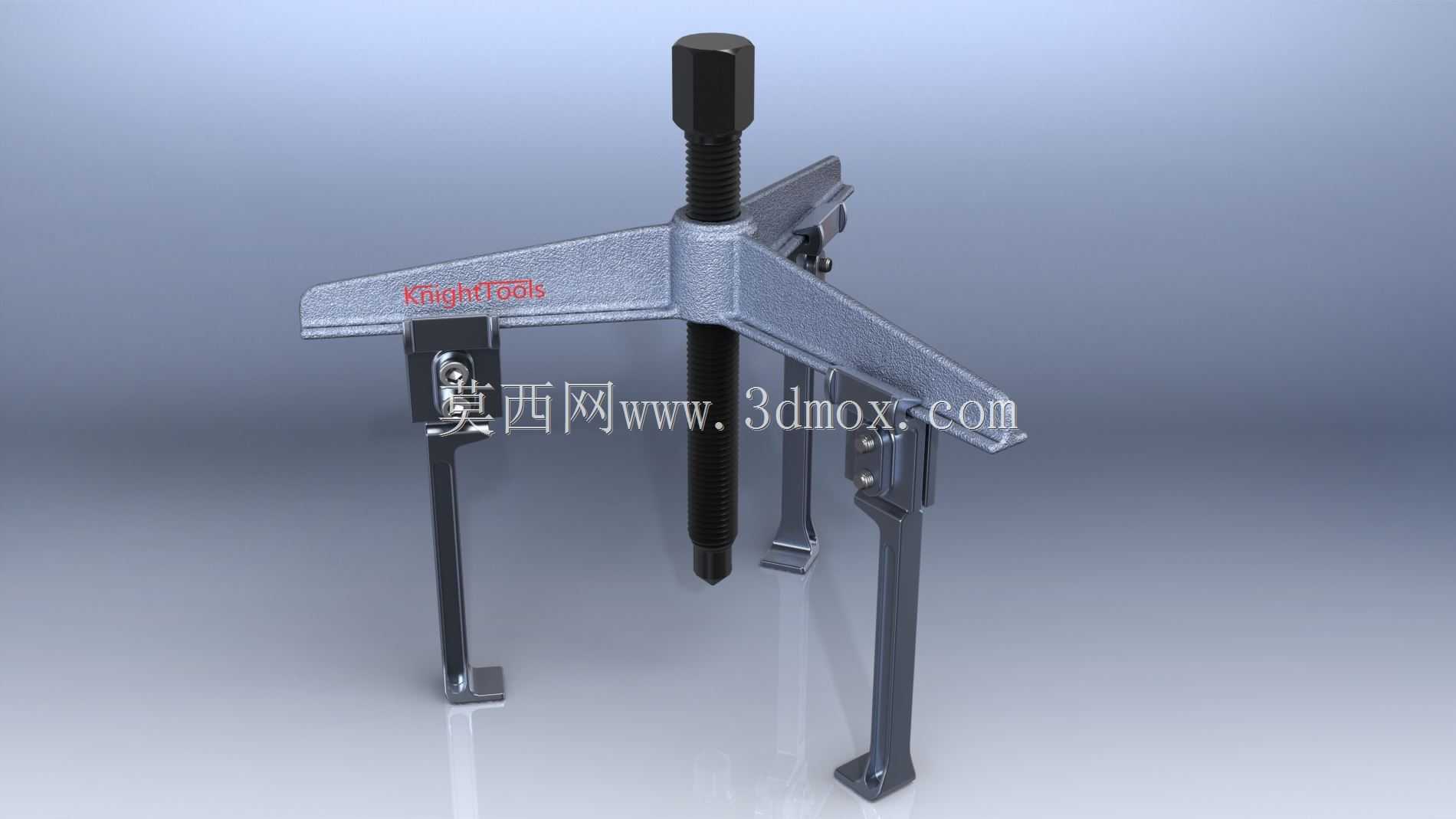

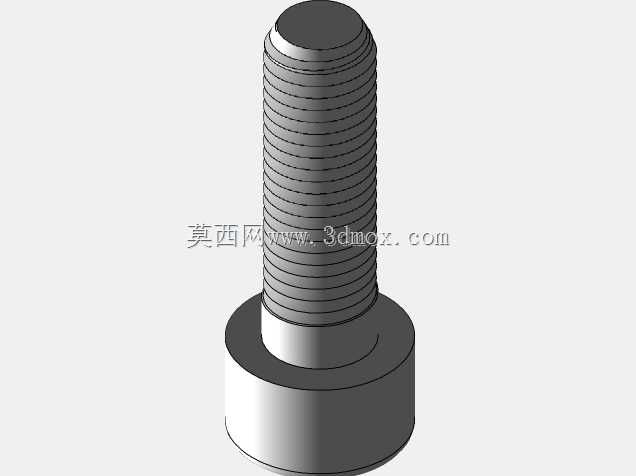

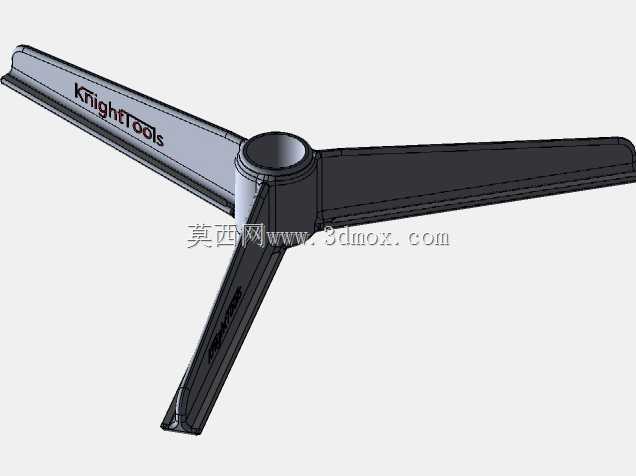

从功能特性上看,这款拉拔器采用三爪均布的受力结构,相比两爪拉马,三个卡爪可以均匀卡在待拆卸零件的端面或者外圈卡槽位置,作业时受力点沿圆周120度分布,不会因为单侧受力导致零件偏斜、卡滞,甚至掰弯爪臂的问题。中心位置的驱动螺杆采用梯形螺纹设计,相比普通三角螺纹,梯形螺纹的牙型强度更高,承载能力更强,旋转施压的时候螺纹副的磨损更小,反复使用也不容易出现滑牙问题,螺杆顶端做了六方结构,可以适配普通扳手、套筒施加扭矩,不需要专用的操作工具,现场随手拿到的常规扳手就能操作。三个爪臂采用铰接式连接在中心滑套上,可以根据待拆卸零件的外径尺寸调整张开角度,适配一定直径范围内的零件拆卸,不需要更换不同规格的卡爪,单把工具就能覆盖常见的中小型轴系零件拆卸需求,爪臂的末端做了直角弯钩结构,弯钩的接触面做了加厚处理,卡紧零件端面的时候接触面积足够,不会因为压强过大刮伤零件端面,也不容易在受力时滑脱。

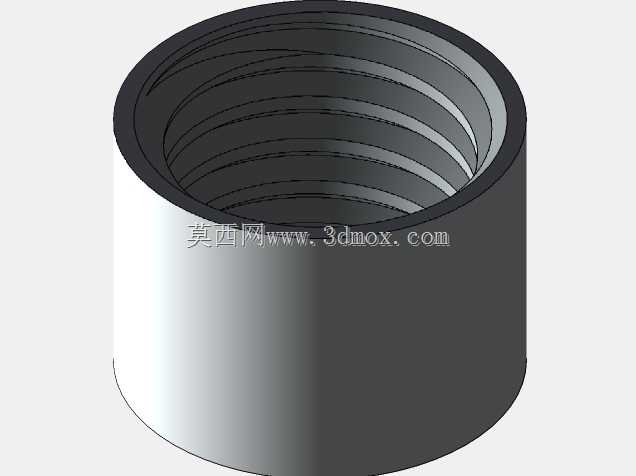

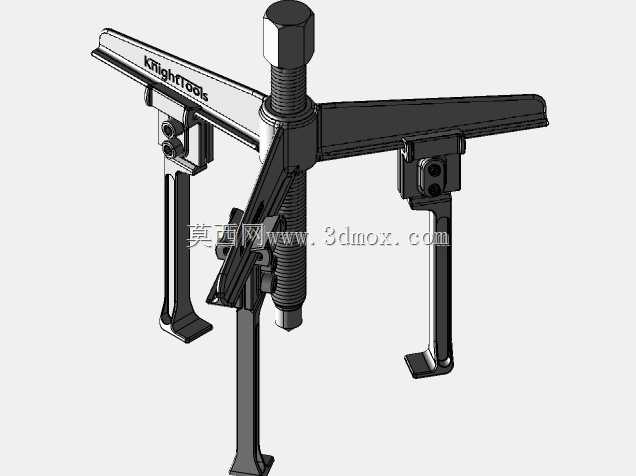

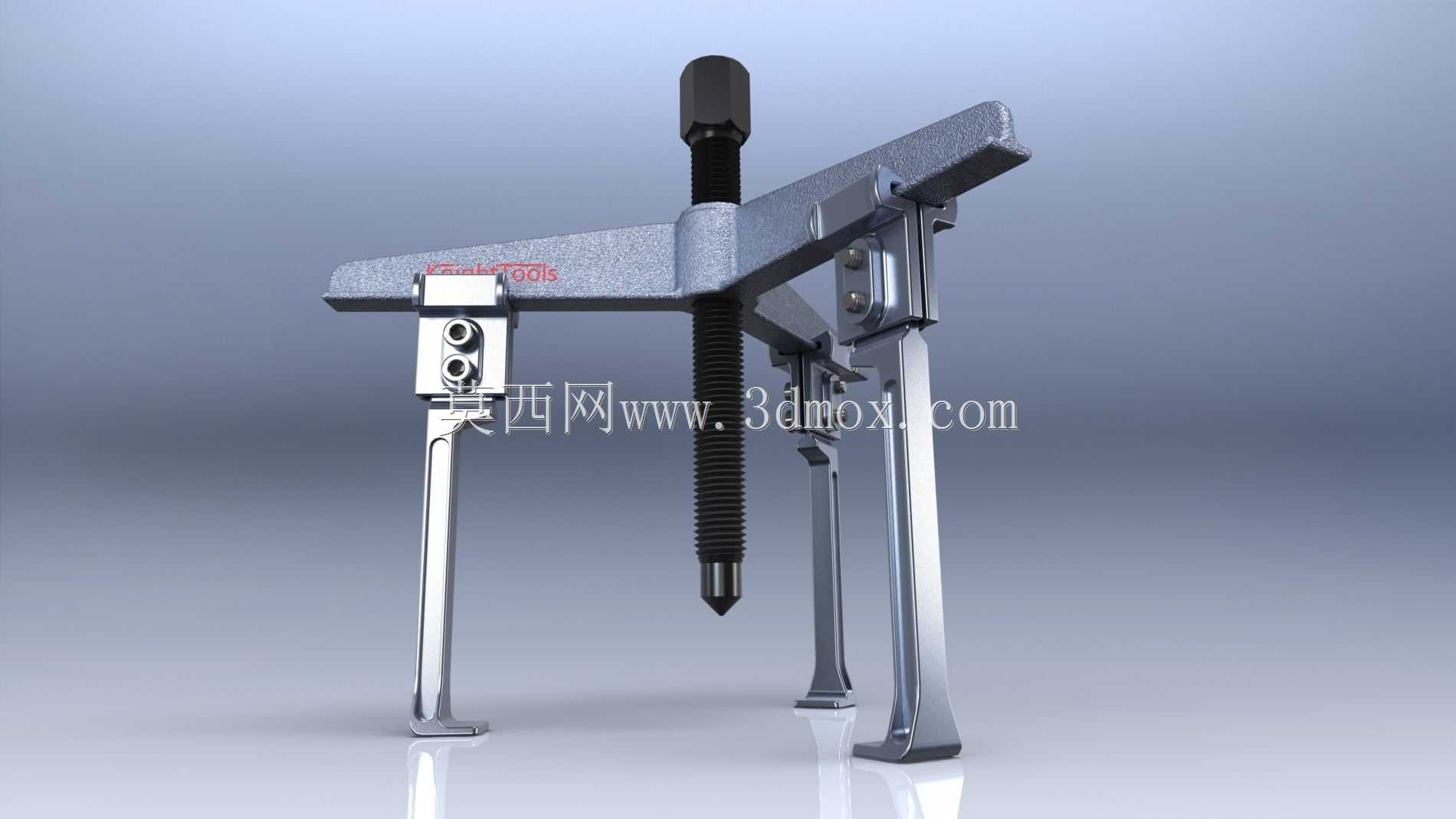

从设计思路层面拆解,这款工具的核心设计逻辑是围绕“同轴受力、均匀加载、适配多规格”三个核心需求展开的。首先中心螺杆的轴线必须和待拆卸轴的轴线完全重合,所以中心滑套和爪臂的连接结构做了间隙配合的公差设计,调整爪臂角度的时候,三个爪的弯钩位置可以自动找正,保证螺杆顶在轴端中心位置的时候,三个爪的受力一致,不会出现偏载。爪臂的截面采用变厚度设计,靠近中心滑套的位置受力弯矩最大,所以截面厚度更大,往弯钩末端逐渐收薄,既保证了爪臂的整体强度,又不会让工具整体过于笨重,单人就能手持操作。中心螺杆的长度做了冗余设计,保证拉拔行程足够覆盖常见滑轮、轴承的装配深度,不需要在拉拔过程中反复加垫接长,螺杆的底端做了圆弧过渡的顶头,顶在轴端中心孔的时候不会刮伤轴端的定位中心孔,也能减少螺杆旋转时和轴端的摩擦阻力。
关于安装边界与尺寸适配,这款拉拔器的爪臂最大张开直径可以覆盖常规中小型设备的滑轮、轴承尺寸,最小收拢直径可以适配小直径的轴端零件,拉拔行程满足常规过盈配合零件的拆卸脱出距离,不需要额外搭配延长接杆。使用的时候需要注意,卡爪必须完全勾住待拆卸零件的受力端面,不能勾在零件的薄弱倒角或者密封槽位置,避免受力时零件崩裂;旋转螺杆施压的时候要缓慢均匀加载,不要用加力杆过度施加扭矩,避免爪臂过载变形或者螺杆弯曲;如果拆卸过盈量较大的零件,可以提前在配合面加注渗透润滑油,等待渗透后再逐步加载,不要强行暴力拆卸。这类工具的结构没有复杂的传动部件,日常维护只需要定期在螺纹副、爪臂铰接位置加注润滑脂,避免锈蚀卡滞就能长期使用,相比液压拉马,没有密封件老化漏油的问题,存放要求更低,适合作为维修班组的常备手动工具,不管是日常设备巡检维护,还是突发的设备故障抢修,都能快速完成轴系零件的拆卸作业,减少维修作业的辅助时间,降低拆卸过程中零件损伤的概率。
