台钻用齿轮式调速主轴结构设计

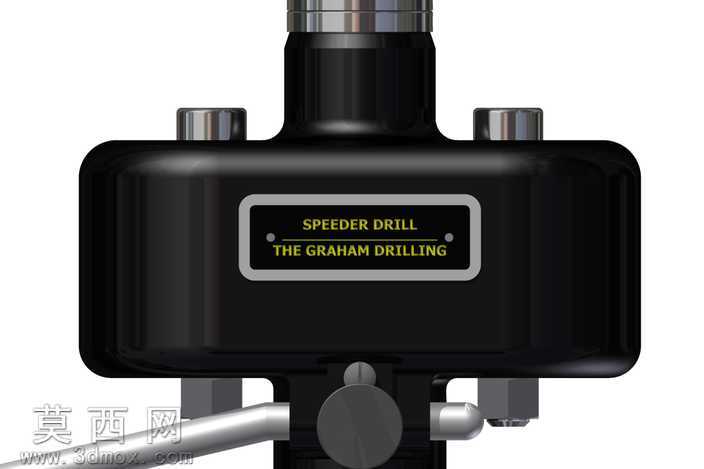

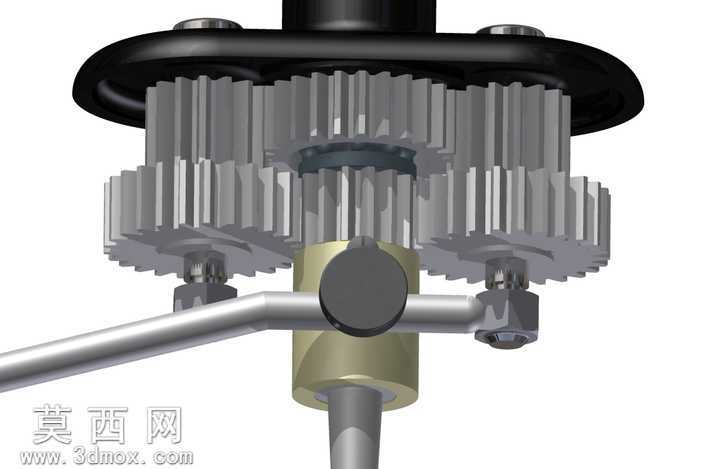

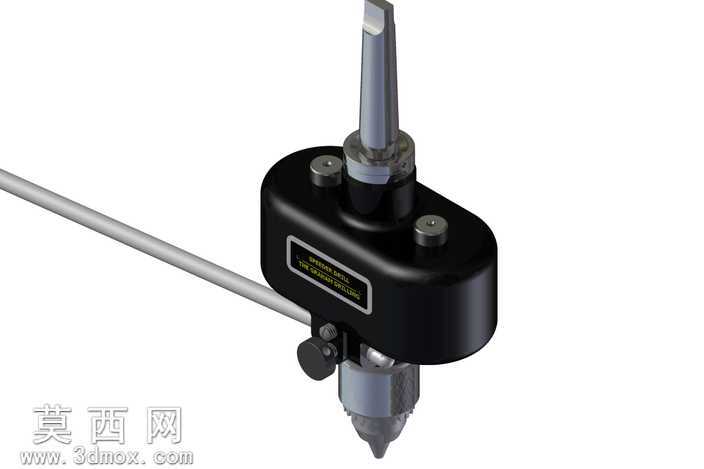

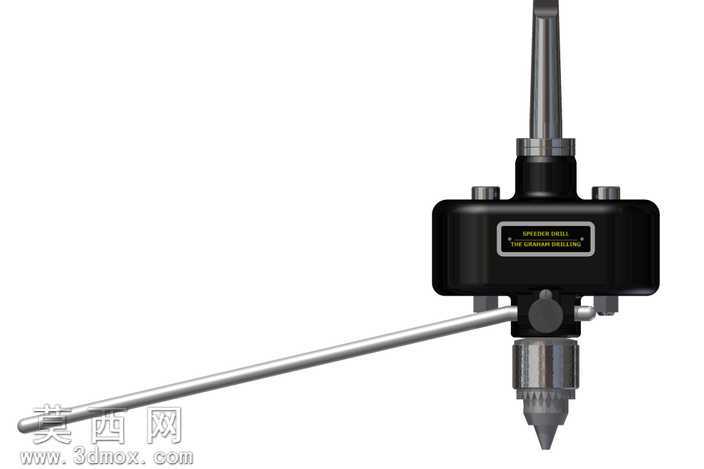

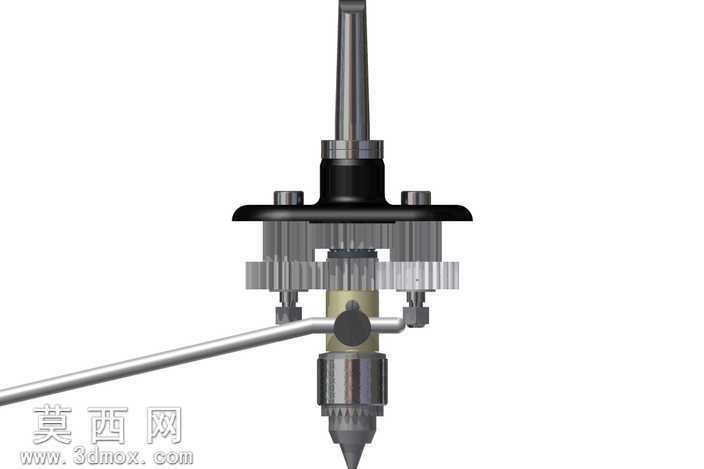

本作品为台钻配套的齿轮式调速主轴装置三维建模成果，建模过程严格遵循机械加工装配的实际公差要求，在三维软件中完成全参数化零件建模与虚拟装配。首先针对装置的核心功能需求展开结构拆解，将整体划分为顶部装夹锥柄、传动齿轮组、换挡拨叉机构、主轴本体、钻夹头连接端五个核心模块，每个零件均按照机械设计手册的标准参数进行草图绘制，通过拉伸、旋转、切除、阵列等基础特征命令完成实体构建，针对齿轮零件采用参数化渐开线生成方式，保证齿形参数符合标准模数要求，啮合间隙控制在合理装配公差范围内。材质设置阶段充分还原实物的材质属性，顶部锥柄与主轴主体采用调质钢材材质，赋予磨砂金属质感与对应的金属粗糙度参数，传动齿轮组区分不同热处理工艺的材质表现，啮合齿面设置更高的光洁度参数，换挡拨叉采用铸钢材质表现，拨叉与主轴接触的滑动部位添加耐磨衬套的铜质材质效果，钻夹头部分还原夹爪、锁紧套的不同金属质感，底部钻尖部分设置高速钢的亮面金属材质，所有非金属密封件、缓冲垫均赋予对应的橡胶材质属性，通过材质参数的区分清晰展现不同零件的功能分区。渲染阶段采用工作室均匀布光方案，主光源从斜上方45度投射，搭配辅助补光消除结构死角的阴影，添加柔和的环境反射效果，突出金属零件的轮廓边界与装配关系，清晰展现齿轮啮合位置、拨叉换挡的动作空间、主轴的滑动行程范围。结构设计上采用滑移齿轮换挡的调速原理，通过拨叉带动不同齿数的双联齿轮在主轴花键段滑动，与固定轴上的对应齿轮啮合实现不同传动比的切换，从而输出不同的主轴转速，满足不同材质钻孔加工的转速需求，顶部锥柄采用标准莫氏锥度设计，可直接适配常规台钻的主轴安装位，底部采用标准钻夹头连接螺纹，可通用市面上的标准钻夹头，无需额外定制连接件，整体结构紧凑，换挡操作通过侧面伸出的拨叉杆即可完成，无需拆解设备即可实现转速切换，建模过程中完成了全局干涉检查，验证了所有齿轮在不同换挡位置均无运动干涉，拨叉滑动行程无卡滞，主轴转动过程中无偏心问题，所有装配配合关系均符合实际机械装配的工艺要求，可直接用于生产加工的参考图纸与装配指导。
