工业级立式冲压成型模具结构设计

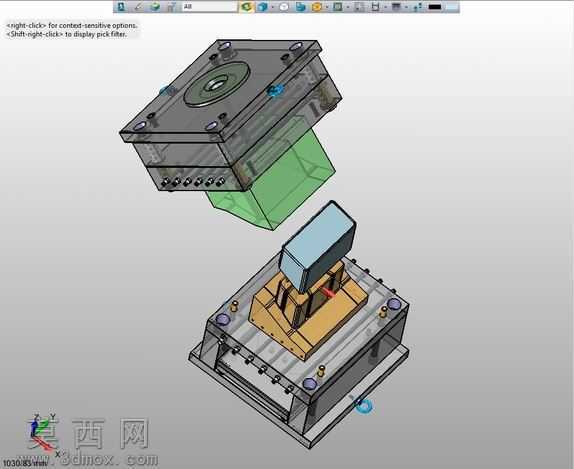

本套模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冲压成型工艺的公差配合标准，对上下模座、导向组件、成型型腔、卸料机构等核心部件进行了1:1等比例还原。建模阶段首先完成模架基准面的搭建，以模架中心为装配原点，依次定位导柱导套的安装位置，确保上下模合模时的同轴度误差控制在工艺允许范围内，导向部件采用滑动导向结构设计，建模时预留了合理的配合间隙，同时还原了导套的储油槽结构，保障实际生产中导向动作的顺畅性。

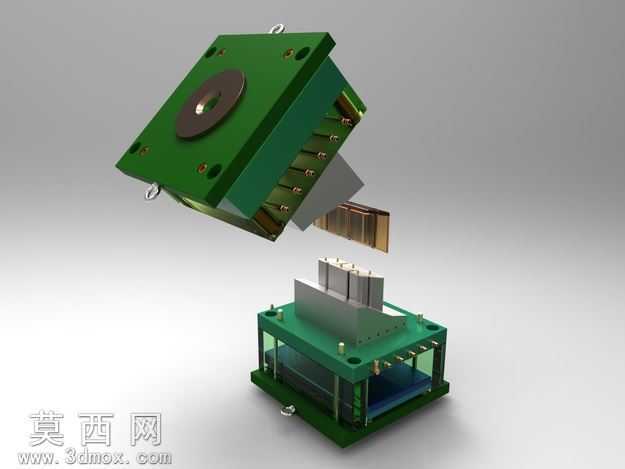

材质渲染阶段针对不同部件的物理属性进行了材质区分：上下模座采用铸铁材质表现，还原铸铁表面哑光磨砂的金属质感，表面添加了轻微的使用磨损纹理与氧化痕迹，提升模型的真实感；成型凸模与凹模部分采用合金工具钢材质，渲染时调高了金属反光度，表现出模具工作零件经过淬火处理后的硬质金属光泽，刃口部分做了高光处理，突出成型部位的加工精度；卸料板、定位块等辅助部件采用中碳钢材质，表面做了发蓝处理的质感表现，区分不同功能部件的视觉差异。

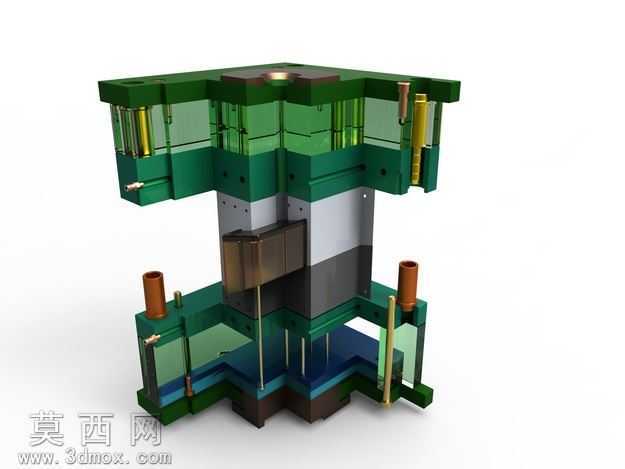

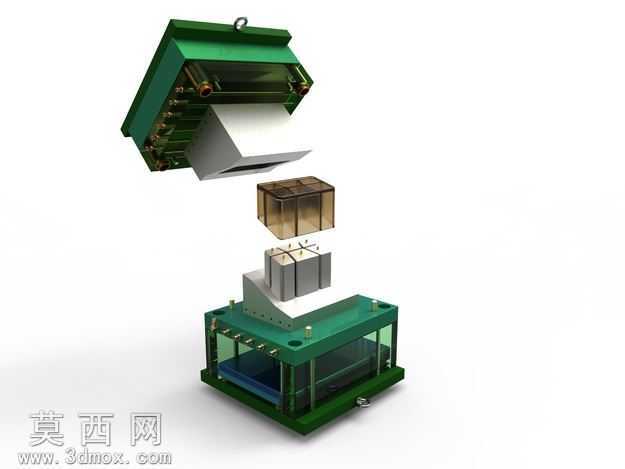

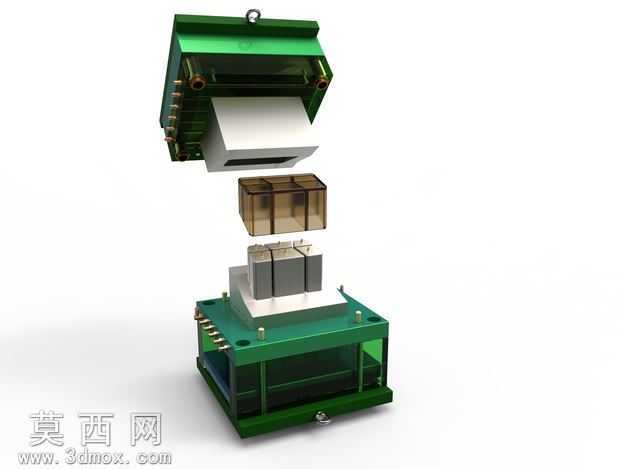

结构设计上，本模具采用立式四柱导向结构，上模部分设置了模柄连接结构，可适配常规冲压机床的滑块安装接口，内部集成了弹性卸料组件，建模时还原了卸料弹簧的安装位与卸料螺钉的排布，确保开模时可顺利将成型工件从凸模上脱出；下模部分设置了精准的工件定位挡块，同时预留了废料排出的斜面通道，避免冲压过程中废料堆积影响生产连续性。整体装配过程中对所有运动部件做了干涉检查，验证合模、开模行程内各部件无运动冲突，成型型腔的尺寸精度满足对应工件的成型公差要求，模型可直接用于工艺评审、结构优化以及生产加工前的虚拟装配验证，帮助设计人员提前排查结构设计中的潜在问题，缩短模具开发的周期，降低试模阶段的改模成本。
