管材接头焊接定位冲压工装模具

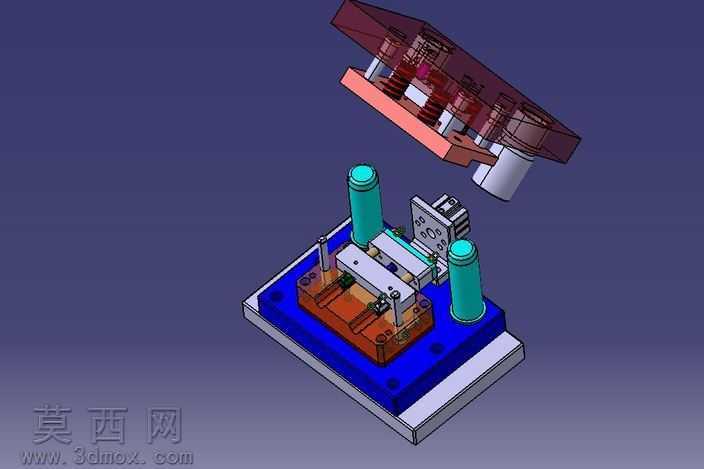

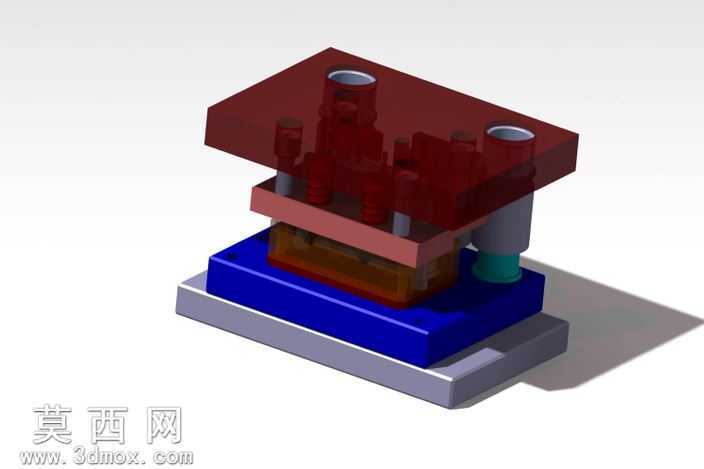

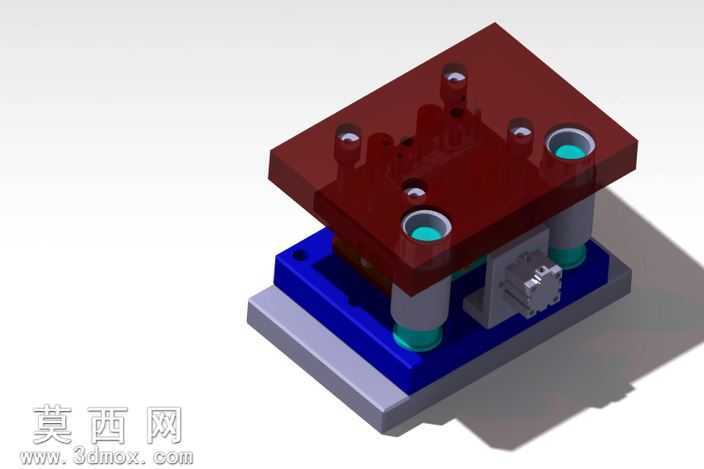

该三维模型为针对管材端部接头焊接工序设计的专用冲压定位工装模具，整体采用三板式模架结构进行建模搭建，建模过程中严格遵循冲压工装的设计规范，对各部件的装配间隙、导向精度做了符合实际生产要求的参数设定。模型渲染阶段针对不同功能部件赋予了差异化的材质表现：上模座采用半透明深红色工程塑料材质模拟实际生产中的高强度树脂防护盖板，既可以清晰展示内部安装的冲孔、定位组件结构，也能直观体现上模的覆盖防护功能；下模座采用深蓝色金属烤漆材质，还原铸铁模座的厚重质感与表面处理效果；导向导柱搭配青绿色铜套与银灰色柱身，清晰区分滑动配合部件与支撑部件；底部基座采用哑光银灰色金属材质，体现工装的安装固定基础结构。结构设计上，该模具设置了四根对称分布的导柱导套组件，保证上下模合模过程中的运动精度，避免冲压过程中出现偏载错位问题；上模座预留了多个阶梯式安装孔位，用于固定冲压凸模与定位压块，可根据不同规格的管材接头更换对应的工作部件；下模座集成了专用的管材定位夹持机构，侧面设置的快夹结构可以快速完成待加工管材的装夹固定，保证管材与已预装的接头保持精准的同轴度与位置度，避免焊接前工件移位。设计思路围绕管材接头焊接前的预定位与端部整形需求展开，将冲压定位与焊接预固定功能集成在同一工装上，减少工件在不同工序间的转运装夹次数，有效提升管材类零件焊接加工的一致性与生产效率，建模时对所有配合面、安装孔、运动部件都做了干涉检查，确保各部件运动过程中无碰撞，装配关系完全符合实际机械加工工装的装配逻辑，可直接作为同类工装设计的参考三维模型使用。
