儿童约束系统辊测试检测设备

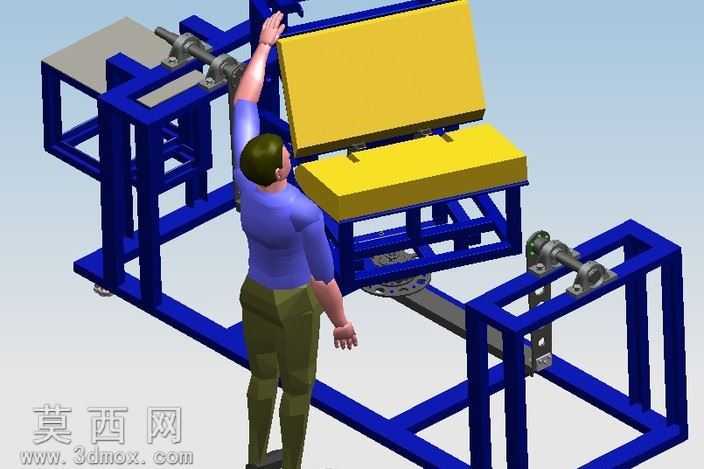

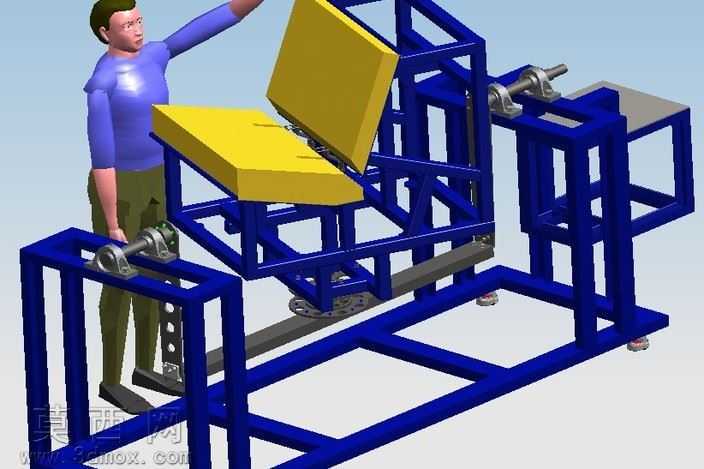

本作品为儿童约束系统辊测试检测仪器的三维建模成果，建模过程中完整还原了设备的全部部件与装配结构，整体采用模块化的框架式设计思路，主体支撑结构采用方钢型材搭建的蓝色机架，通过合理的型材排布与加强结构设计，保障测试过程中设备的结构刚性与稳定性，避免测试载荷作用下出现结构形变影响检测精度。建模阶段对设备的功能分区做了清晰的划分，左侧机架集成了传动与辊组调节机构，通过带座轴承实现测试辊的转动支撑，可模拟测试过程中的辊轴转动工况；中部为测试工位，设置了可翻转的黄色测试承载台，承载台表面做了平整化处理，可适配不同规格的儿童约束系统安装固定，承载台底部连接回转支撑结构，可实现角度调节以匹配不同测试工况的姿态要求；右侧机架为辅助支撑与固定结构，可配合左侧机构完成对测试样件的定位装夹。材质渲染阶段，对不同功能部件做了明确的材质区分：机架部分赋予金属蓝色烤漆材质，还原工业设备的漆面质感，表面添加细微的颗粒纹理模拟真实喷涂效果；承载台部分赋予亮黄色工程塑料材质，调整材质的粗糙度与反光参数，呈现硬质塑料的哑光质感；传动部件如轴承、连接轴等赋予金属银灰色材质，添加金属反光与轻微的磨损纹理，还原机械加工零件的真实质感；场景中搭配的人体模型用于直观展示设备的操作空间与尺寸比例，帮助使用者快速理解设备的人机交互尺度。设计过程中充分考虑了儿童约束系统检测的实际工况需求，所有运动部件的连接关系、装配间隙都按照真实机械设计标准进行还原，轴承座的安装孔位、型材的连接方式、回转机构的传动路径都做了精准的建模表达，既可以作为检测设备设计的参考方案，也可用于相关检测工艺的演示与教学，完整呈现了辊式儿童约束系统测试设备的结构逻辑与功能实现方式，为同类检测设备的结构优化、装配验证提供了直观的三维数字化参考。
