竖井瓷砖生产线带式输送机轴承座组件

　　在建筑陶瓷生产的竖井式瓷砖生产线中，带式输送环节承担着砖坯、成品瓷砖在不同工序间的转运衔接任务，这类输送线的运行稳定性直接决定整线的生产节拍，而其中承载托辊、滚筒的轴承安装组件，是保障输送线长周期平稳运行的核心结构件。本次涉及的组件适配直径30mm的安装轴径，专门针对瓷砖生产现场多粉尘、存在一定潮湿工况的环境做了结构优化，区别于普通轻型输送线的轴承安装结构，该组件采用分体对夹式的座体设计，不需要在安装时从轴端穿入，可直接在轴段任意位置完成装夹固定，大幅降低了现场设备维护、易损件更换的作业时长，尤其适合瓷砖生产线连续化生产、停机窗口短的运维需求。

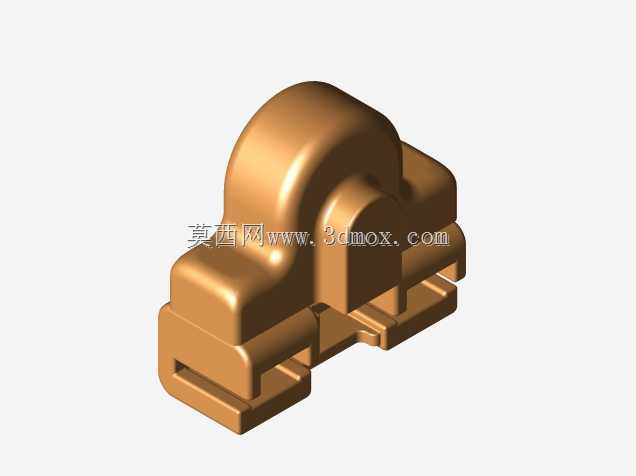

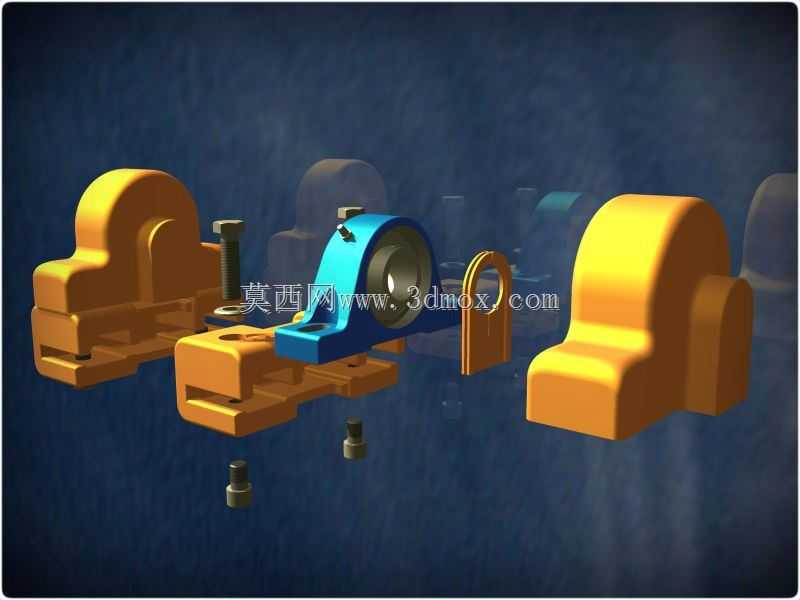

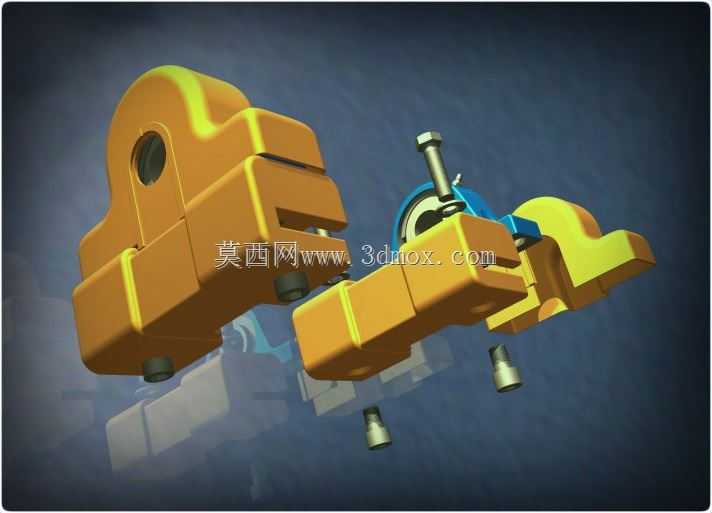

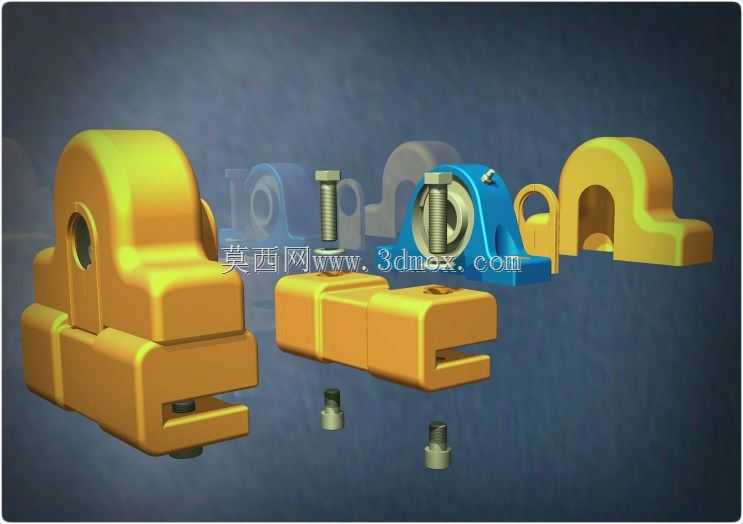

　　从结构设计逻辑来看，座体采用上下对合的夹装结构，结合配套的锁紧螺栓实现轴与座体的抱紧固定，座体本身预留了与输送线机架连接的安装基面，安装基面的平面度公差控制在0.1mm以内，可保证轴承安装后轴的回转同轴度，避免托辊或滚筒运行时出现径向跳动，防止瓷砖在输送过程中出现跑偏、蹭边甚至掉砖的问题。座体的内腔轮廓适配外球面轴承的安装尺寸，可容纳标准外球面轴承的自调心结构，即使在机架安装存在少量形位误差、或者输送线长期运行出现轻微机架变形的情况下，轴承仍可通过自身的调心功能补偿偏差，避免轴承出现额外的附加载荷，延长轴承的实际使用寿命。配套的紧固件采用内六角圆柱头螺栓，螺栓头部完全沉入座体的沉孔内，不会在输送线下方形成突出的结构，避免运行过程中剐蹭现场的管线、清洁工具，也减少了粉尘在螺栓突出部位的堆积，降低日常清洁维护的工作量。

　　从安装边界尺寸来看，该组件的整体宽度控制在120mm以内，在座体的安装基面上设置了两个长圆形的安装孔，孔距可在40mm到60mm的范围内调节，能够适配不同规格的输送线纵梁安装尺寸，不需要针对不同机架重新打孔，提升了组件的通用适配性。座体的轴向总长度为85mm，安装后轴端伸出座体的长度可控制在15mm到25mm之间，既可以满足密封端盖的安装空间需求，也不会因为轴伸过长导致运行时出现挠度变形。在实际应用场景中，这类组件不仅可用于瓷砖生产线的水平段带式输送机，也可适配竖井段的异型带输送结构，在倾斜提升、转弯输送的工位，该组件的夹装式结构可灵活调整安装角度，不需要定制特殊角度的焊接座体，大幅降低了整线的备件储备种类。

　　在功能特性层面，座体的铸造圆角全部做了R3到R5的圆滑过渡，避免应力集中导致的座体开裂问题，即使在输送线重载启动、或者瓷砖堆载偏载的情况下，座体也能承受足够的径向载荷。座体表面的加工面集中在轴承安装孔、安装基面以及螺栓连接孔位置，非加工面保留铸造后的平整表面，既控制了加工成本，也避免了过多加工面暴露在粉尘环境中出现锈蚀卡滞的问题。轴承安装孔与座体安装基面的平行度公差控制在0.05mm以内，可保证安装后滚筒的轴线与输送线纵向方向垂直，从安装基础上减少输送带跑偏的概率。在实际选型应用中，该组件适配的输送线带宽通常在600mm到800mm之间，单组组件可承受的径向载荷不低于8kN，完全满足瓷砖生产中单段托辊承载100kg/m载荷的使用需求，即使在砖坯堆载、或者输送线上存在残留瓷砖废料的情况下，也不会出现座体变形、螺栓断裂的故障。

　　从现场运维的角度考虑，这种对夹式结构的轴承座在更换轴承时，只需要松开两侧的锁紧螺栓，即可将上半部分座体取下，直接更换内部的轴承，不需要拆卸滚筒、不需要挪动输送带，相比传统的整体式轴承座，维护作业时间可缩短70%以上，对于连续24小时运行的瓷砖生产线来说，能够大幅减少故障停机带来的产能损失。同时座体的结构设计预留了润滑脂加注的通道空间，可在不拆卸组件的情况下完成轴承的定期润滑，适配陶瓷生产现场定期维保的作业流程。在异型带输送的工位，由于输送带存在截面变化、运行轨迹存在转弯弧度，该组件的自调心适配能力可保证轴承始终处于合理的受力状态，避免轴承因为偏载出现早期点蚀、保持架损坏的问题。
