螺旋输送绞龙叶片输送组件结构设计

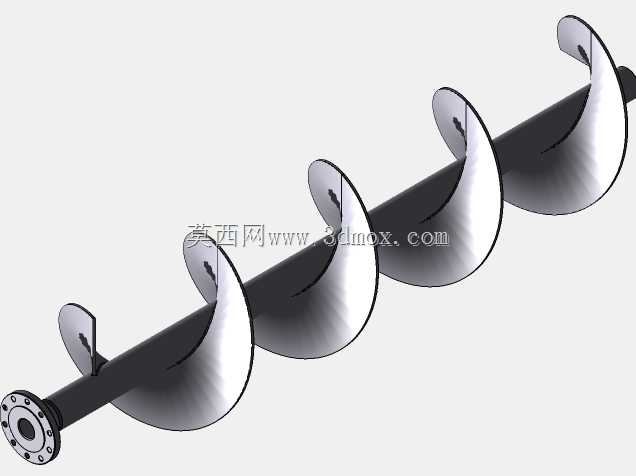

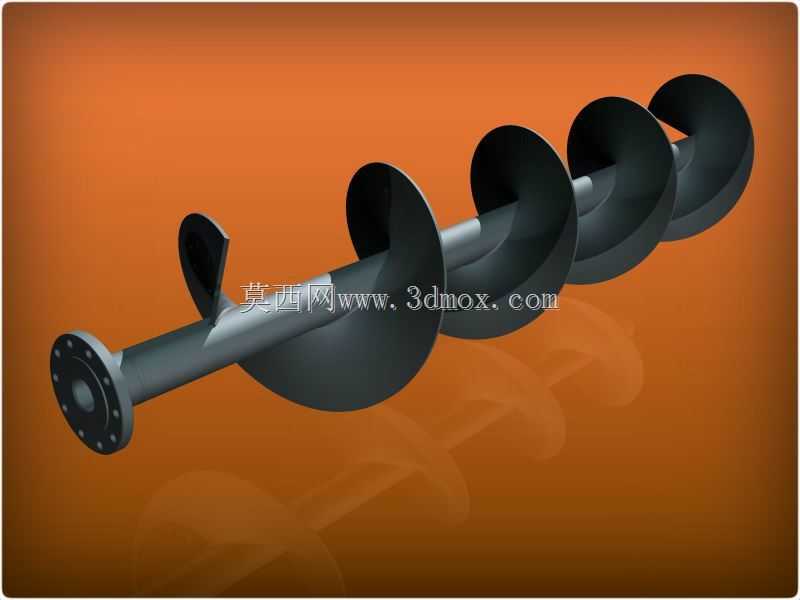

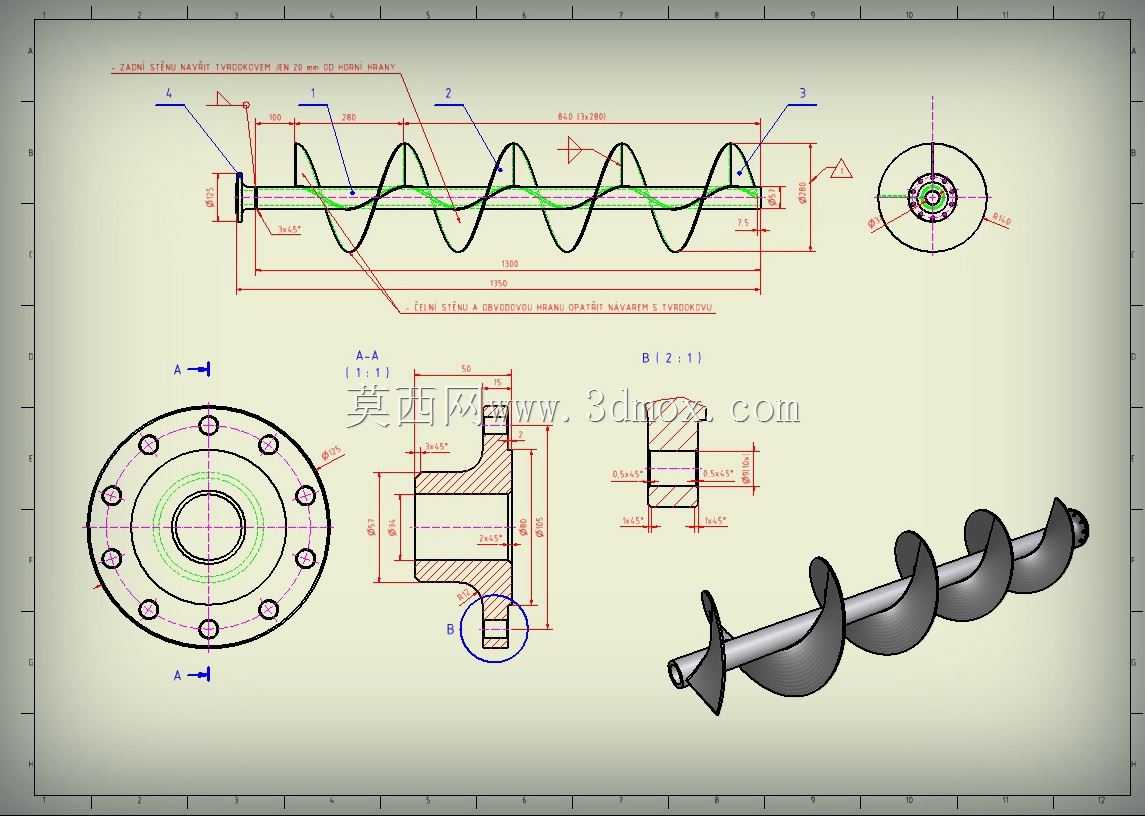

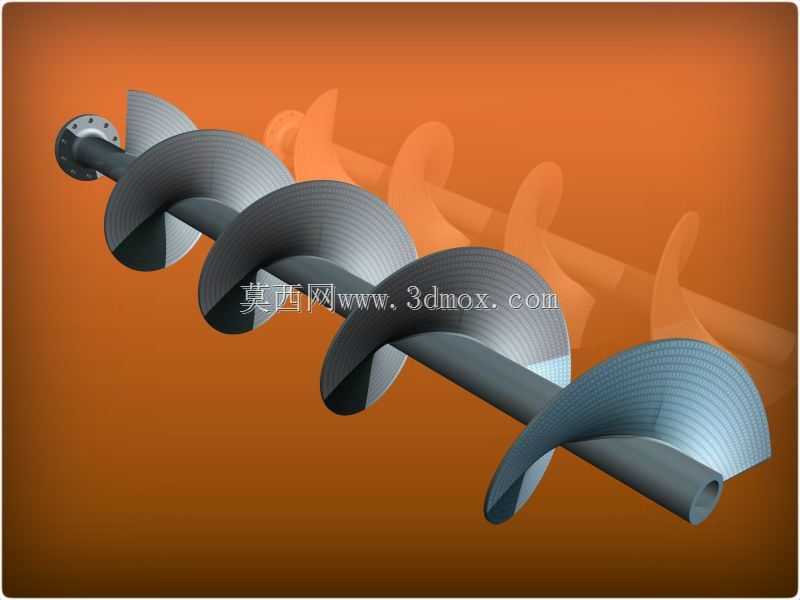

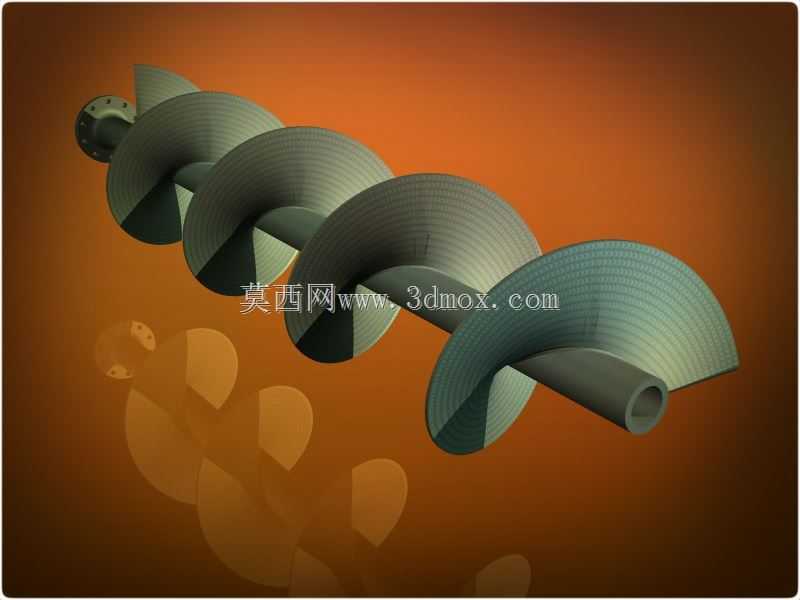

　　在散料连续输送的工程场景里，这类螺旋绞龙构件是密闭式输送设备的核心做功部件，常被布置在粮食加工、建材粉料输送、污水处理固废转运、化工粉体投料的生产线中，承担水平或小倾角工况下的散料推移输送任务，相比带式输送，它的密闭外壳能避免粉料扬尘、颗粒物料撒漏，适配有防尘、防物料外溢要求的生产工位。从结构设计逻辑来看，该构件采用等螺距连续螺旋叶片焊接在中心空心轴上的结构，叶片外缘做了等半径圆弧修型，和配套的U型或圆型输送槽内壁保持均匀的装配间隙，既避免运转过程中叶片剐蹭槽壁产生卡滞，也能减少叶片和槽壁之间的残留物料堆积，降低长期运转后的物料结拱堵料概率。中心轴选用空心管结构，相比同直径实心轴能有效降低构件自重，减少两端支撑轴承的径向载荷，

　　同时轴端预留的法兰连接结构，能直接和驱动端的联轴器、尾端的支撑轴承座做适配安装，不需要额外加工转接结构，现场装配时可以直接完成对接，减少装配工序的调整工作量。叶片的型线采用等厚螺旋面设计，螺旋升角根据常规散料的安息角做匹配，对于粉状、小颗粒状的散料，这个升角能保证物料在叶片推送过程中不会随叶片同步回转，而是沿着轴向向前推移，避免做无效的圆周运动降低输送效率。叶片表面做了连续平滑处理，没有突兀的焊接凸起，能减少物料输送过程中的流动阻力，对于有一定粘附性的物料，平滑的叶面也能降低物料粘附在叶片上的概率，减少停机清理的频次。从安装边界来看，该构件的整体同轴度做了严格控制，整根轴的径向跳动量控制在机械设计要求的公差范围内，

　　安装时两端轴承座的同轴度找正工作量较小，能适配不同长度规格的输送槽拼接需求，当输送距离较长时，也可以通过轴端法兰将多段绞龙组件串联，中间加装吊挂轴承即可满足长距离输送的结构强度要求。在实际工况适配中，这类螺旋构件可以根据输送物料的磨琢性调整叶片的材质和表面处理方式，针对磨琢性强的矿粉、砂石类物料，可以在叶片外缘加装耐磨衬层，针对有腐蚀性的化工物料，可以选用耐腐蚀材质加工叶片和中心轴，不需要改动整体的结构型线，就能适配不同的工况需求。设计过程中，螺旋叶片的导程参数经过反复校核，在保证输送效率的前提下，控制了叶片运转时的物料轴向推进速度，避免速度过快导致物料在进料口处产生堵料，同时也降低了驱动端的扭矩需求，

　　匹配常规功率的减速电机即可驱动，不需要选用大余量的驱动配置，能有效控制整套输送设备的制造成本。中心轴的壁厚经过强度校核，能承受满负载输送时的扭矩载荷和叶片、物料的自重载荷，长期运转不会出现轴体弯曲变形的问题，两端的连接法兰采用止口定位结构，多段拼接时能保证整根绞龙的同轴度，避免运转过程中出现偏摆、振动过大的问题。在设备维护层面，这种一体式焊接的螺旋构件结构简单，没有复杂的活动连接部件，日常运转过程中不需要频繁做部件拆解维护，只需要定期检查两端轴承的润滑状态、叶片的磨损情况即可，维护工作量远低于其他类型的散料输送构件。对于有密闭输送要求的工况，该构件配套圆形输送管使用时，可以实现完全密闭的物料输送，避免有毒、有刺激性气味的物料散逸到生产环境中，满足化工、环保类工况的职业卫生防护要求，同时也能减少输送过程中的物料损耗，避免贵重粉料在输送过程中出现撒漏浪费。
