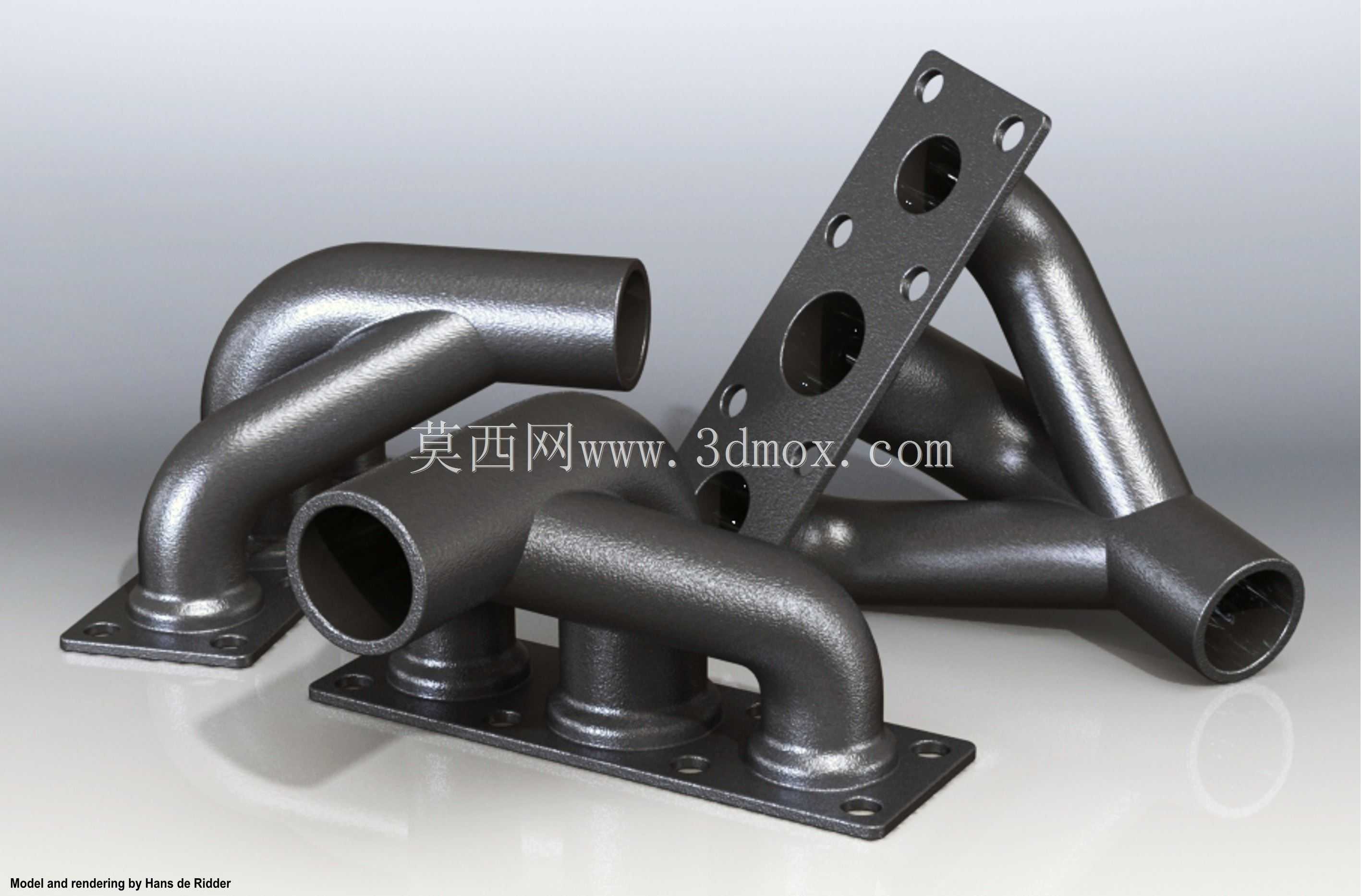

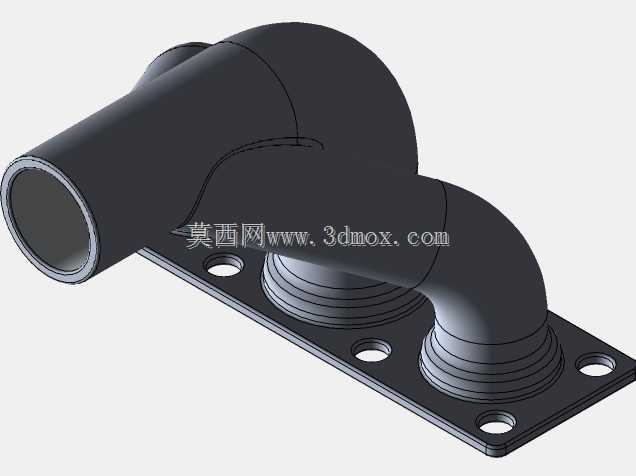

多通路弯管集成式歧管连接支架结构

　　这类多通路弯管集成结构，常见于小排量内燃机进气歧管、小型液压站分路模块、紧凑型气动控制单元的流体通路布设场景，核心作用是将单路输入的流体介质，按照预设的通路角度、流量分配比例，分流到多个对应输出端，同时集成安装法兰直接完成与下游部件的刚性连接，省去额外的管路转接接头，减少整个流体回路的泄漏点与装配工作量。从结构细节来看，每一段弯管的弯曲半径都经过匹配计算，避免管路弯折处出现通径缩窄的问题，保证介质在弯折段流动时不会产生过大的局部阻力，防止出现流阻过大导致的压力损失超标、流量分配不均的问题。不同弯管的出口朝向完全匹配下游安装部件的接口位置，不需要额外调整管路角度就能完成对接，适配紧凑安装空间内的布局要求。

　　安装法兰部分采用带定位孔的平板式结构，法兰面与弯管出口端面的垂直度有严格公差控制，装配时法兰面可以完全贴合对接部件的密封面，配合密封垫片就能实现可靠密封，法兰上的安装孔位置与对接部件的螺孔位置完全对应，不需要现场扩孔或者调整位置就能直接穿装螺栓完成固定。设计过程中首先要确定各通路的流量分配要求，根据每个输出端需要的介质流量计算对应管路的通径大小，再结合安装空间的边界限制，排布每一段弯管的走向，既要保证各管路之间不出现干涉，还要让弯管的弯曲段保持足够的结构强度，避免管路内部介质压力波动时产生共振或者结构变形。整个集成结构的安装边界需要提前匹配安装位的空间尺寸，法兰的安装孔距、各管路出口的相对位置公差控制在装配允许范围内，

　　保证整个部件可以直接替换原有分路管路组件，不需要对周边其他部件做位置调整。弯管与法兰的连接位置做了圆弧过渡处理，避免应力集中，在长期承受介质压力、设备运行振动的工况下，不会在连接位置出现开裂或者疲劳损坏的问题。不同通路的长度差异经过匹配，尽量让各输出端的介质流动阻力保持一致，避免出现某一路流量过大、另一路流量不足的分配偏差，保证下游各部件的介质供给稳定。这类集成式歧管结构相比传统的多根单独管路拼接的方案，整体刚性更好，装配工序更少，后期维护时不需要逐根检查管路接头的密封情况，只需要检查集成法兰的密封状态即可，大幅降低运维的工作量。在建模过程中，每一段弯管的中心线都需要精准绘制，保证管壁厚度均匀一致，

　　法兰上的安装孔位置需要按照对接件的实际尺寸做精准定位，法兰与弯管的结合处做融合过渡处理，既保证结构强度，也避免加工时出现应力集中的薄弱点。整个结构的外形轮廓没有突出的尖锐棱角，安装时不会与周边的线束、其他部件产生干涉，也方便操作人员在狭小空间内完成螺栓的紧固操作。对于流体通路的内壁，建模时保证顺滑过渡，没有台阶或者凸起，避免介质流动时产生紊流，降低流动噪音，同时减少介质内杂质在管路内滞留堆积的可能，提升整个流体回路的运行稳定性。
