道路标识杆用挤压铝铰链式抱箍固定夹

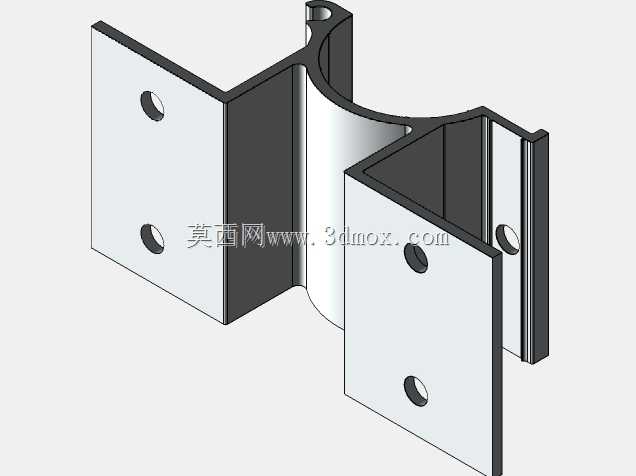

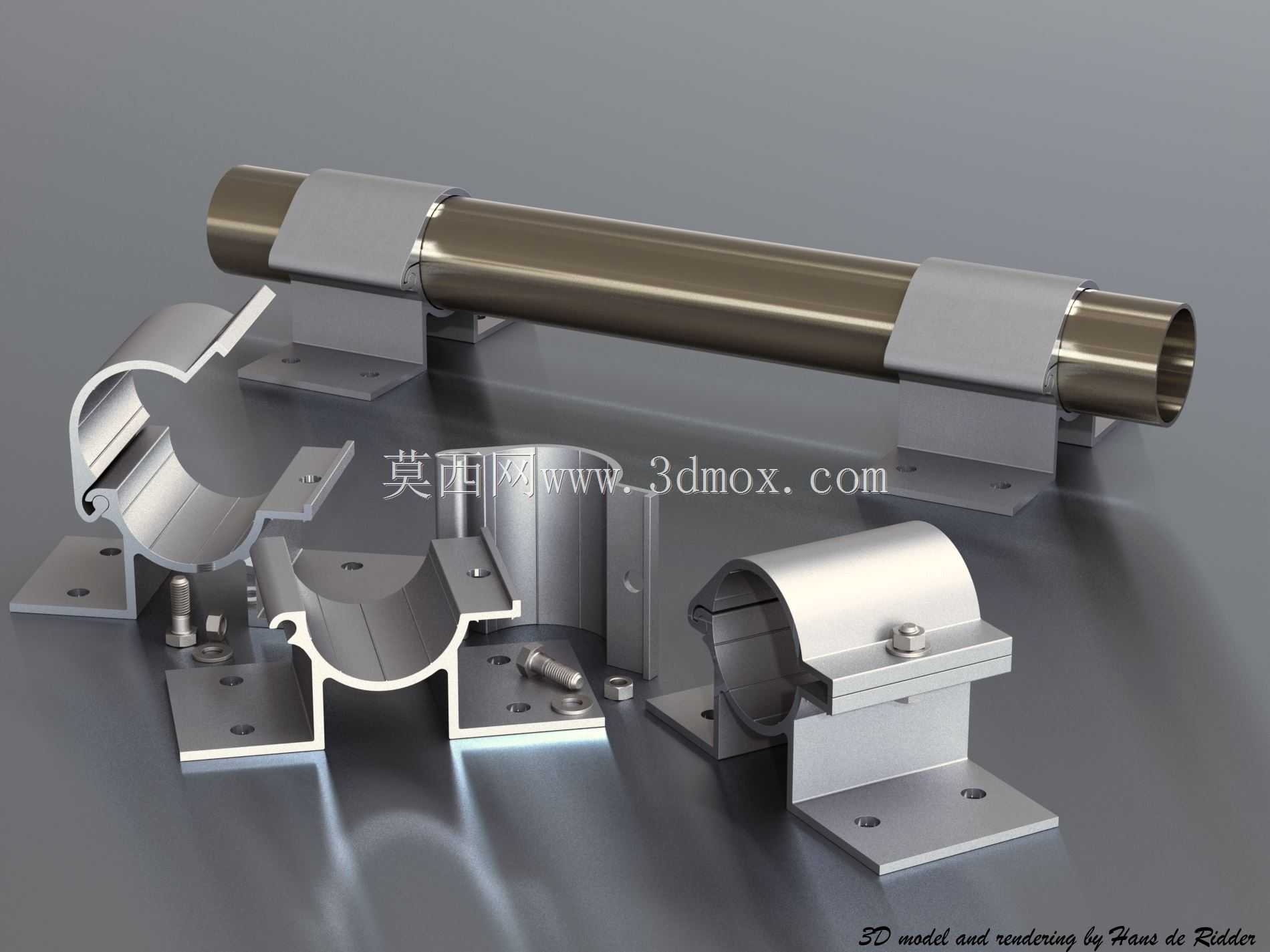

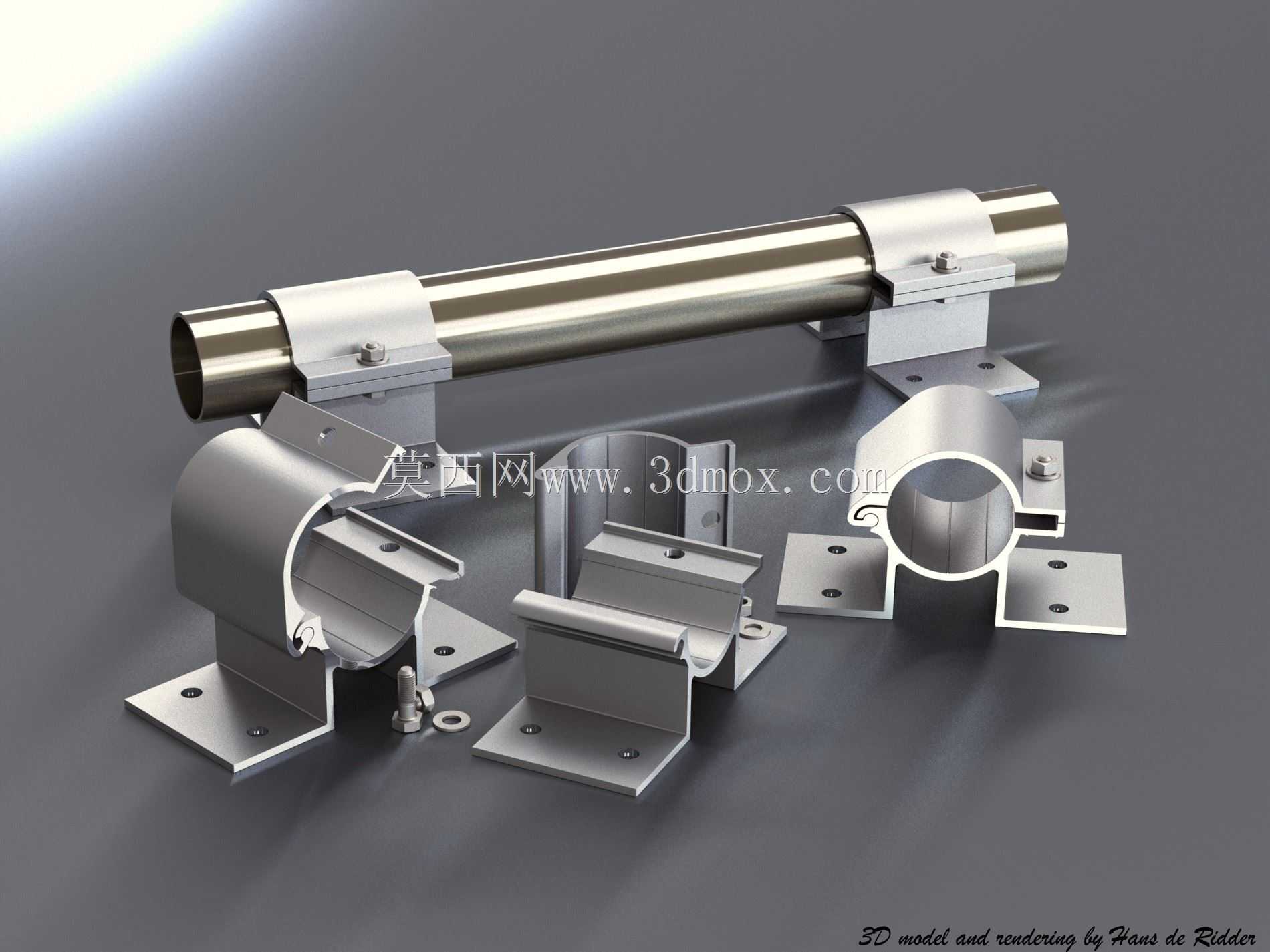

　　这套挤压铝材质的铰链式夹件，核心服务于户外道路标识系统的杆装固定场景，日常在市政道路、园区通路、厂区内部路网的悬臂式标志杆、单柱式标志杆上都能见到同类结构的应用，主要承担标识牌横臂与主立杆、附属杆件与承载杆之间的锁紧连接功能，替代传统的焊接固定、U型螺栓单点锁紧结构，解决现场安装时的对位调整难题，同时规避长期户外使用中螺栓松动、焊缝锈蚀带来的标识下坠、偏转风险。从结构功能上看，整套夹件分为下半固定座、上半抱箍体、锁紧螺栓、配套垫片几个核心部分，下半固定座采用带安装孔的平板底座，底座上的沉头孔可适配内六角螺栓将夹件预先固定在待安装的标识横臂端部，安装时无需在杆件上现场焊接定位块，所有预装工作都可在地面完成，降低高空作业的操作时长。

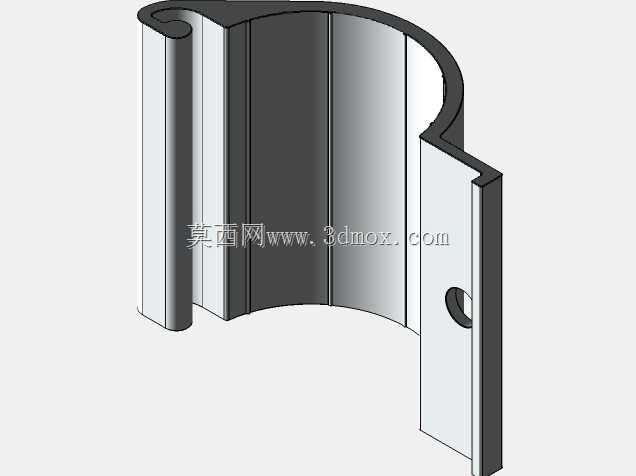

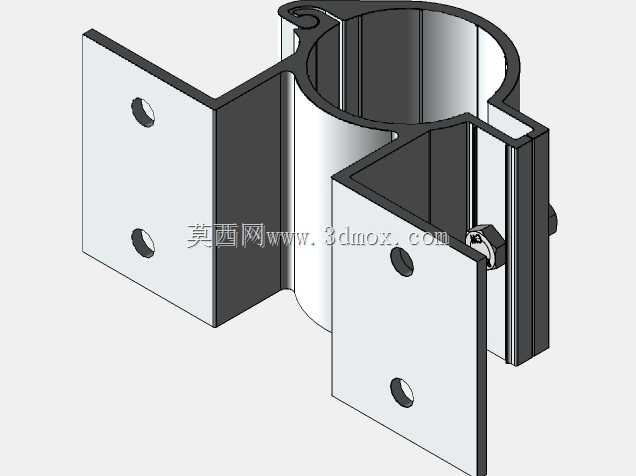

　　上半抱箍与下半座之间采用铰链式连接结构，开合角度可适配不同公差范围的圆杆，现场安装时只需将抱箍扣合在主立杆上，穿入锁紧螺栓逐步拧紧即可，相比传统对开式抱箍需要双人配合托举对位的操作，单人即可完成锁紧作业，大幅提升高空施工的效率。设计阶段优先考虑了户外工况的耐候需求，主体采用6061铝合金挤压成型后做表面阳极氧化处理，相比铸铁件重量降低60%以上，高空作业时搬运、托举的劳动强度明显降低，同时铝合金材质不会出现红锈流挂污染杆体的问题，长期日晒雨淋环境下表面氧化层可保持稳定的防护性能，不会像镀锌件那样出现镀层脱落、基材锈蚀的问题。抱箍与圆杆接触的内弧面做了细微的滚花纹理处理，拧紧后可增加与杆体表面的摩擦力，即使在大风区域、

　　杆件受持续风载振动的情况下，也能避免夹件出现周向转动，保证标识牌的朝向始终符合道路视线引导要求。从安装边界尺寸来看，这套夹件适配的主立杆外径范围在80mm到110mm之间，下半固定座的平板底座尺寸为120mm80mm，四个安装孔的孔距为90mm50mm，可适配市面上绝大多数常规规格的道路标志杆横臂连接需求，安装时锁紧螺栓的推荐拧紧扭矩为28N·m，既可以保证足够的锁紧力，又不会因为扭矩过大导致铝合金抱箍出现塑性变形。夹件的铰链销轴采用304不锈钢材质，与铝合金基体之间设置了绝缘衬套，避免不同金属接触产生的电化学腐蚀，延长户外使用寿命，销轴两端做了翻边铆压处理，长期振动环境下不会出现销轴脱出、抱箍解体的问题。在实际项目应用中，

　　这类夹件还可拓展用于监控杆设备安装、路灯杆附属配件固定、户外管线杆的横担连接场景，只要是圆杆之间的垂直连接固定，都可通过匹配对应弧面规格的夹件实现免焊接快速安装，相比传统安装方式，后期维护调整时只需松开锁紧螺栓即可转动、拆卸配件，不会对杆体本身造成焊接损伤，也不会因为切割焊缝破坏杆体的防腐层。结构设计时特意将锁紧螺栓的安装位置设置在夹件的侧下方，高空作业时操作人员站在杆体侧面即可伸手操作扳手，不需要探身到杆体另一侧对位拧螺母，操作空间更充裕，也降低了高空作业的坠落风险。夹件的所有棱边都做了R2的圆角处理，安装过程中不会划伤施工人员的手套或皮肤，也避免尖锐棱边长期磨损配套的线缆防护层。整套结构没有易损的弹性零件，所有受力部件都是刚性金属件，长期使用不需要定期更换配件，只要每年巡检时确认螺栓扭矩符合要求即可，后期维护成本极低。
