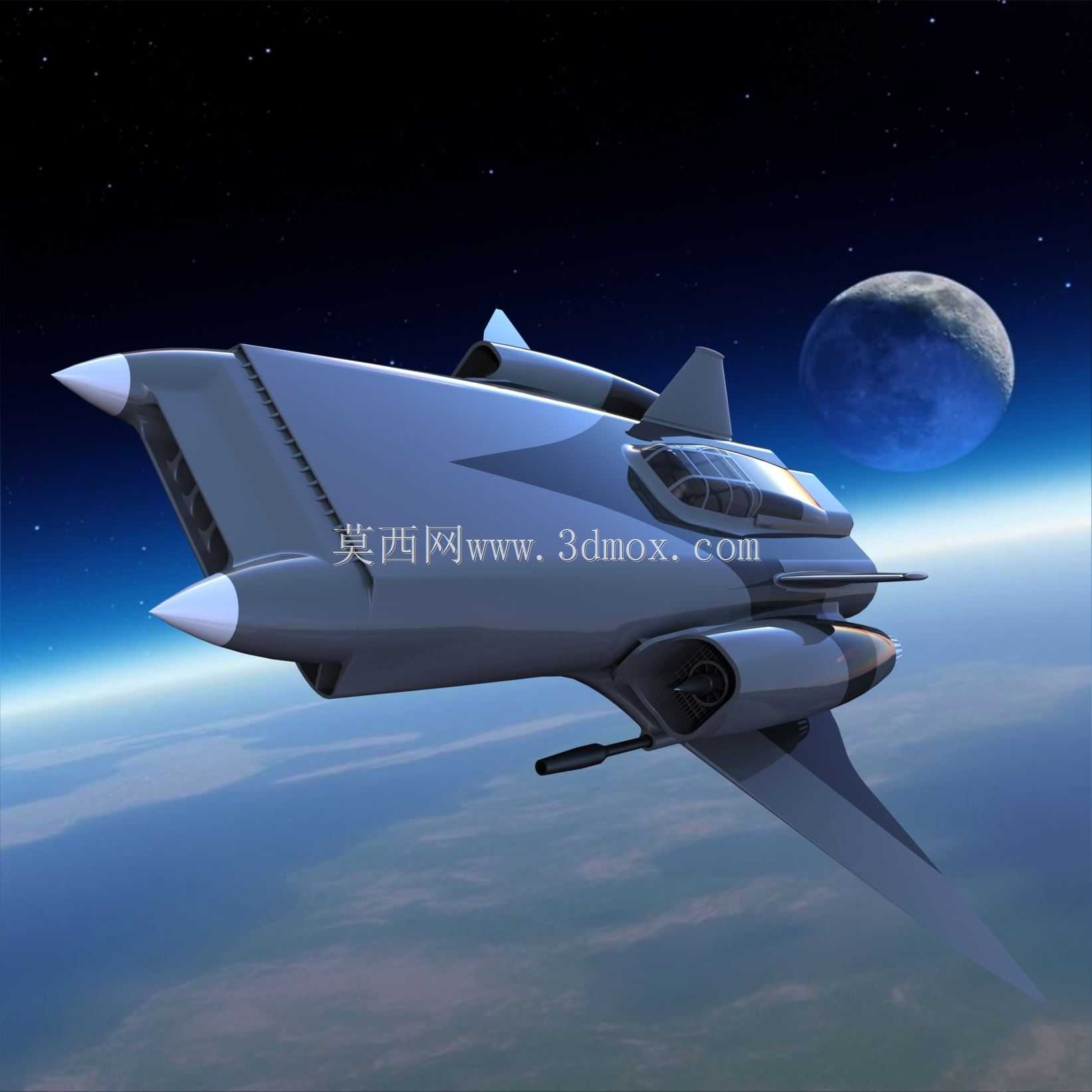

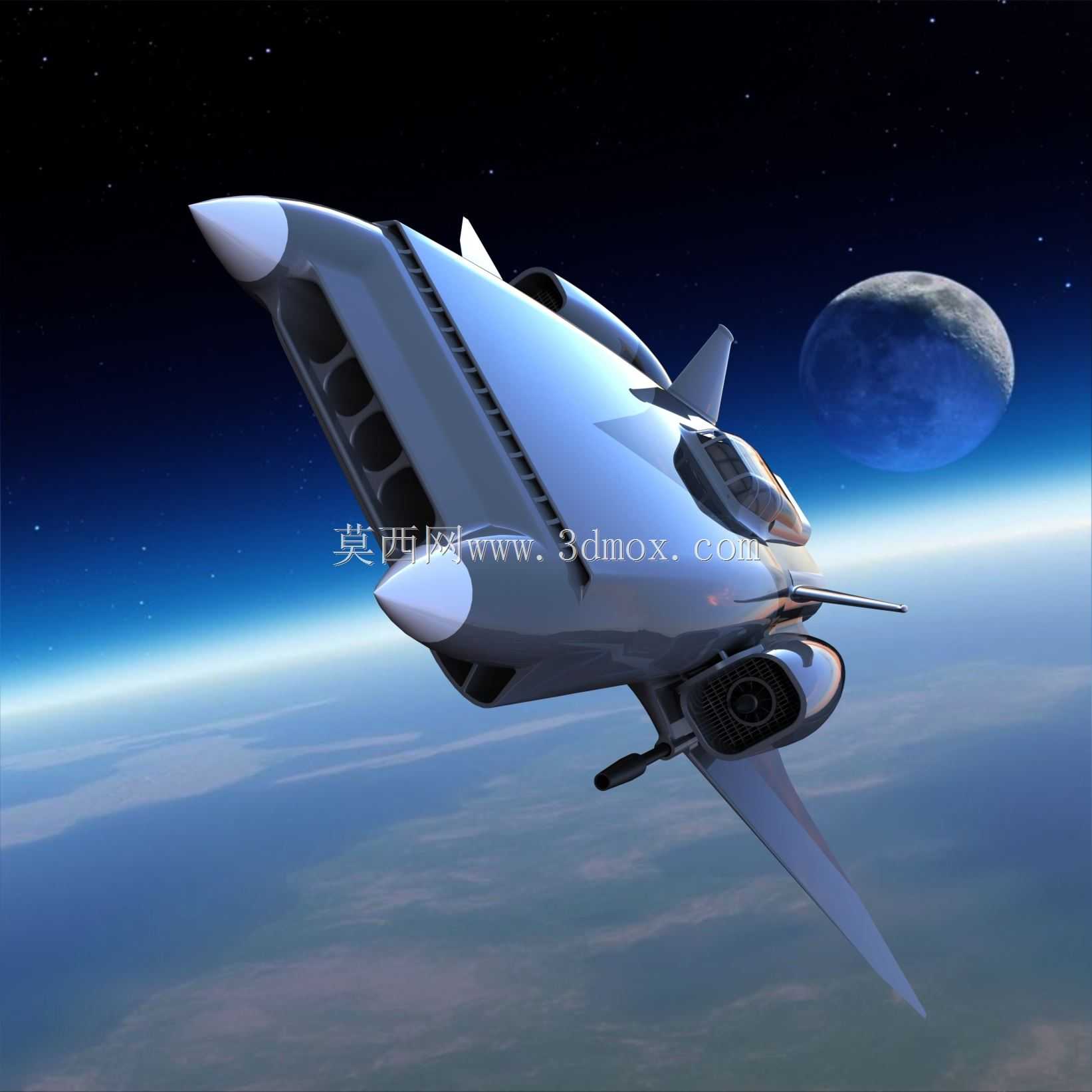

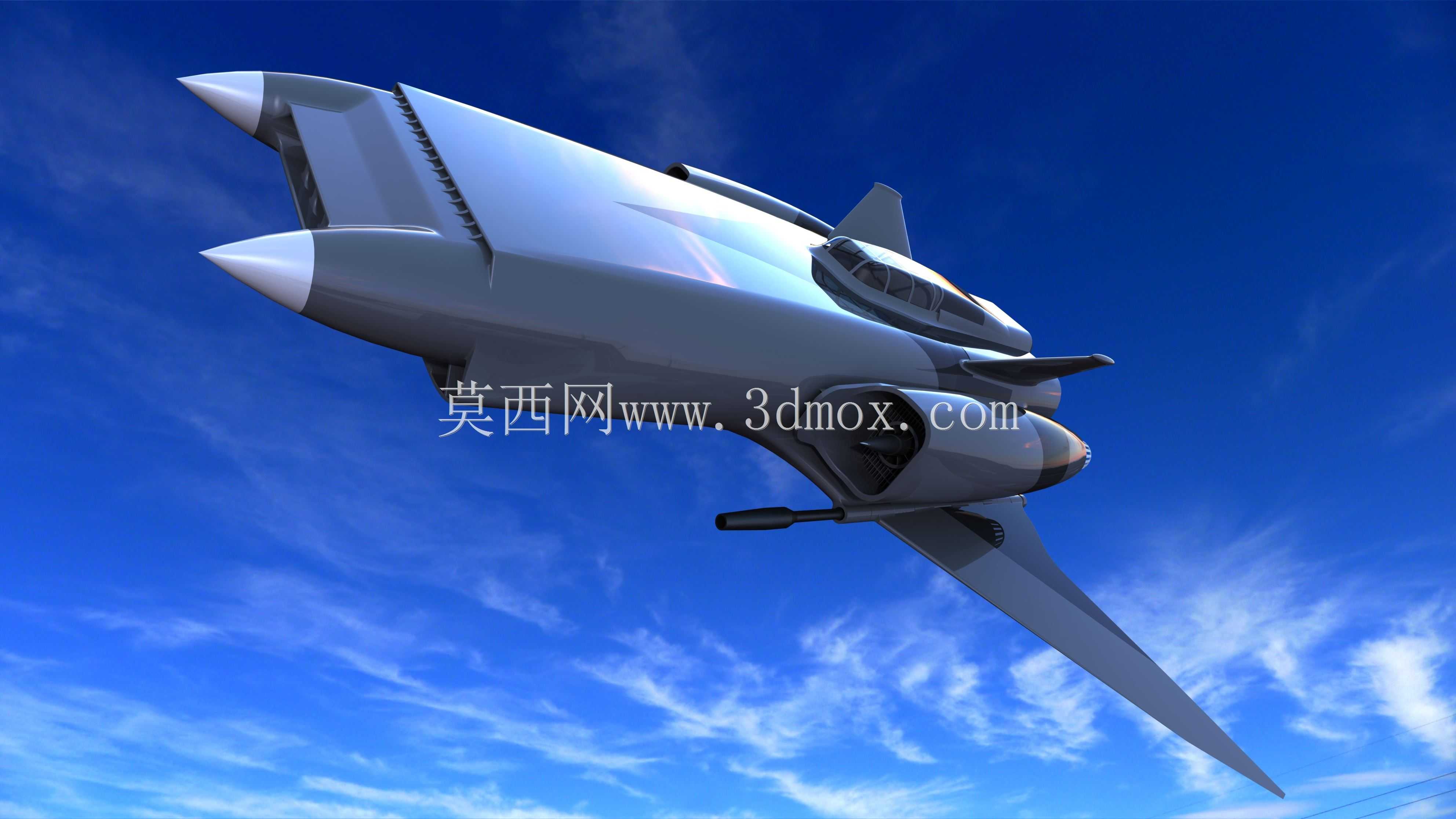

科幻概念双发高速飞行器外观结构设计

　　这款概念飞行器的气动外形设计，核心围绕高速飞行工况下的减阻需求展开，机头采用双尖锥对称布局，将正向来流通过锥面引导分流至机身两侧，避免常规单锥机头在高马赫数下产生的强激波阻力，锥段长度与机身直径的比例经过多轮流场仿真迭代，兼顾了低速起降阶段的迎角适应性与高速巡航的激波控制效果。机身主体采用翼身融合过渡设计，机翼与机身的衔接处没有明显的棱角转折，既可以降低干扰阻力，也能在大迎角机动时延缓气流分离，提升整机的升阻比。动力舱采用半埋式布局布置在机身两侧中段，进气口设置在机身肩部位置，利用前机身的预压缩效应提升进气效率，同时半埋式设计可以减少动力舱外露带来的附加阻力，尾喷口与机身尾部流线自然过渡，降低尾部涡流带来的阻力损失。

　　座舱采用整体式水泡形舱盖，布置在机身前段上部，保证飞行员前向与侧向的视野范围，舱盖边缘与机身蒙皮齐平，避免凸起结构产生额外的气动干扰。机身下部设置有内置载荷舱的预留空间，舱门与机身表面完全共形，在飞行状态下保持舱门闭合，维持整机的气动完整性，不会因为外挂载荷破坏外形流场。机翼采用大后掠角切尖三角翼布局，翼型选用相对厚度较小的超临界翼型，在跨音速飞行阶段可以延缓激波的产生，降低波阻，翼尖切尖设计能够抑制翼尖涡流的强度，减少诱导阻力，同时提升机翼的颤振临界速度。垂尾采用外倾式双垂尾布局，布置在机身尾部两侧，外倾角度兼顾了航向稳定性与侧向隐身性能的需求，垂尾前缘后掠角与机翼后掠角保持一致，保证整机的气动协调性。

　　起落架采用前三点式布局预留设计，前起落架布置在座舱下方的机身轴线位置，主起落架收纳在机翼根部与机身衔接的舱段内，起落架舱门同样采用共形设计，闭合后与周边蒙皮完全齐平。从安装边界来看，整机的翼展与机身长度的比例控制在合理范围内，既保证了高速飞行的方向稳定性，也能够适配常规机库的停放尺寸要求，机身离地高度预留了足够的起落架缓冲行程空间，满足起降阶段的下沉率要求。在实际应用场景中，这类概念飞行器的设计思路可以为下一代高速有人航空器的气动布局验证提供参考，其翼身融合、半埋动力、共形舱门的设计细节，也可以应用在高速无人机、临近空间飞行器的结构设计中，设计过程中采用的曲面连续建模方法，能够保证蒙皮曲面的G2连续性，在后续的CFD仿真、

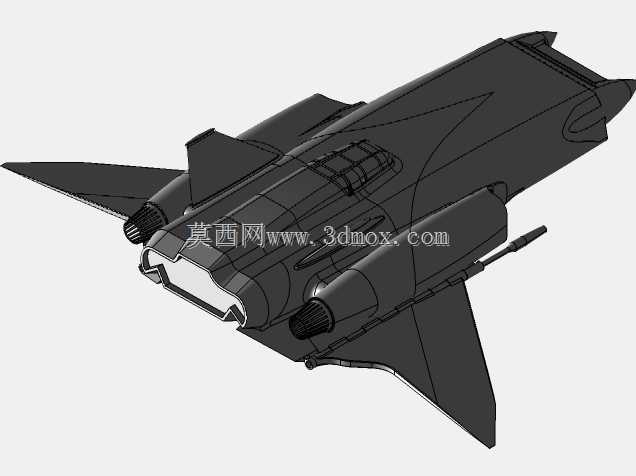

　　结构有限元分析环节，可以直接导入模型进行网格划分，不需要额外进行几何修复，大幅缩短前期方案迭代的周期。建模过程中对所有气动面的转折角度、曲面曲率都做了参数化控制，调整锥段长度、机翼后掠角、垂尾外倾角等参数时，可以快速生成新的方案模型，适配不同飞行速度区间的设计需求。机身内部的框架预留位置也按照航空结构设计的常规规范做了布置，框距沿着机身轴线根据载荷分布调整，在进气道、起落架舱、载荷舱等开口位置，预留了加强框的安装空间，保证结构强度的传力路径连续，不会出现应力集中的问题。
