滚花调节螺杆配套夹装固定五金组件

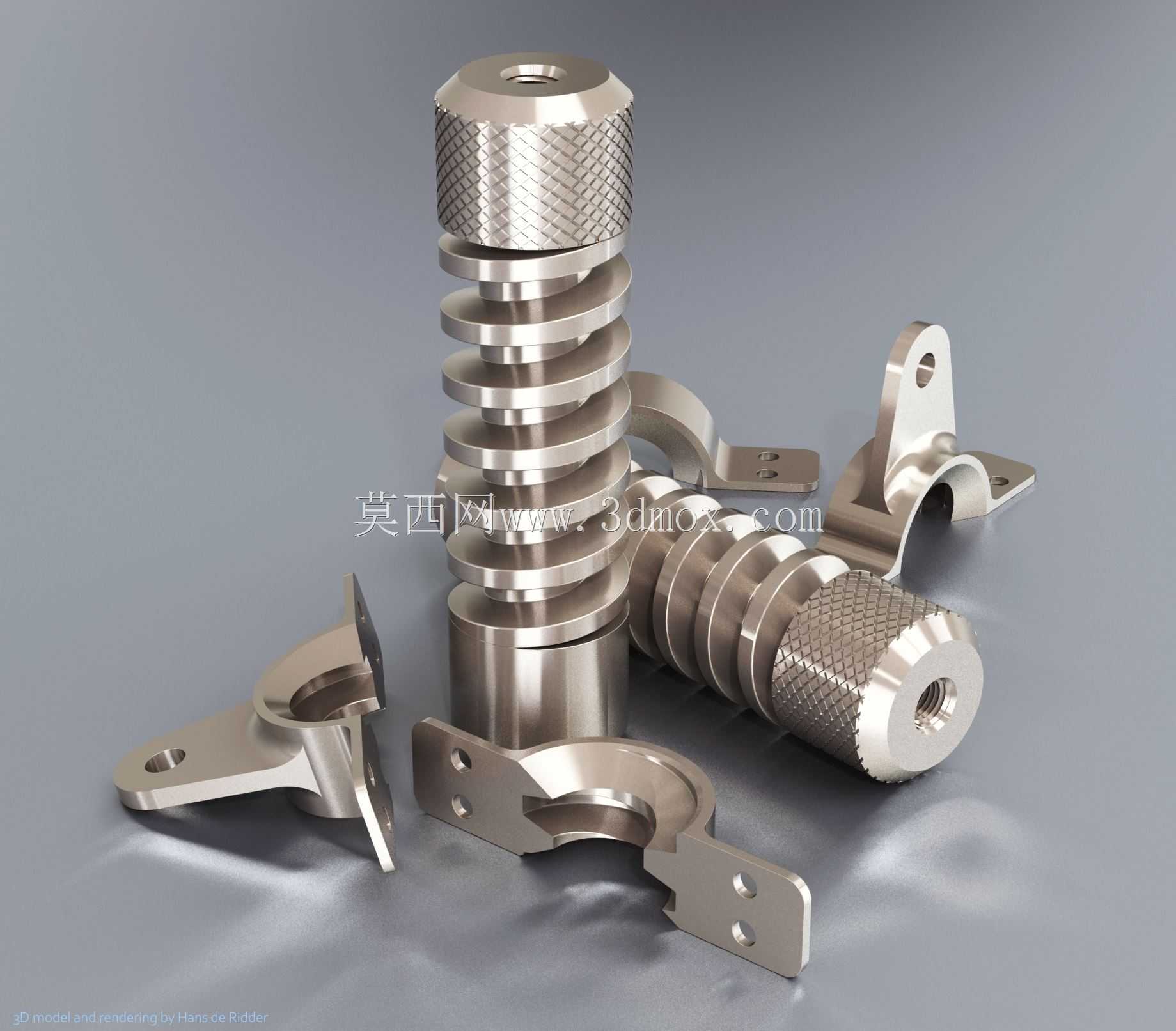

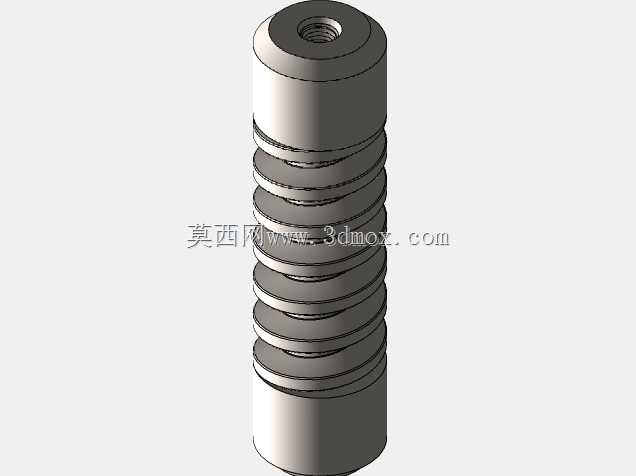

　　这套五金组件核心由带滚花调节段的螺纹杆件与配套夹装固定支架组成，在轻工装配工装、小型试验台架、可调式定位机构中应用十分广泛，尤其适合需要频繁手动微调夹持位置、对操作便捷性有要求的工位场景。从结构设计来看，杆件主体采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力均匀，不会出现微调时的卡顿滑牙问题，滚花段设置在杆件的操作端，采用网纹滚花工艺加工，表面的凹凸纹路能大幅增加手动旋转时的摩擦力，即便操作人员佩戴薄型劳保手套，也能稳定施加转动力矩，无需额外借助扳手等工具，适配快速调节的作业需求。杆件两端分别设置内螺纹孔与光轴定位段，内螺纹孔可用于连接调节顶杆、锁紧螺钉等延伸零件，光轴段则可穿入支架的定位孔中，

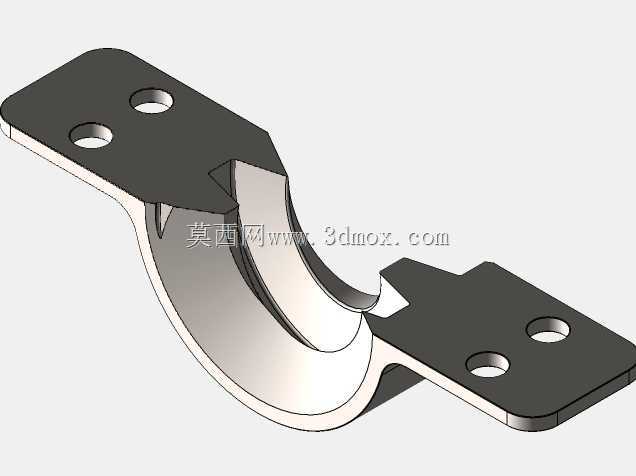

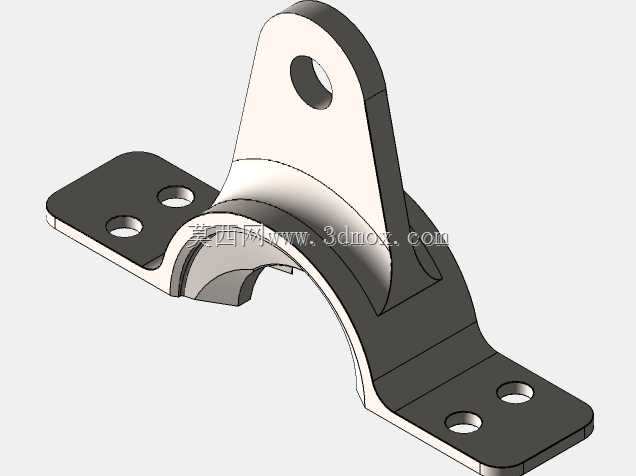

　　实现杆件的径向限位，避免调节过程中杆件出现径向窜动，保证调节精度的稳定性。配套的夹装支架采用折弯一体成型结构，支架上的安装孔分为两类，一类是用于穿装固定螺栓的沉头孔，可将整个组件固定在设备的安装基板上，沉头设计能让螺栓头完全埋入支架表面，不会突出干涉其他运动部件；另一类是与杆件弧度匹配的半圆夹持槽，槽体内壁做了精铣处理，表面粗糙度控制在Ra1.6以内，与杆件外圆配合时间隙均匀，夹紧后不会出现杆件偏斜的问题。支架的夹持臂上设置了对称的锁紧螺钉孔，当杆件调节到目标位置后，拧紧锁紧螺钉即可将杆件完全锁死，避免设备运行过程中因振动导致杆件位置偏移，保证定位精度的长期稳定。从安装边界来看，单根调节杆件的总长度控制在120mm以内，

　　最大外圆直径22mm，滚花段长度25mm，配套夹装支架的展开宽度不超过60mm，安装孔中心距为32mm，适配M6规格的固定螺栓，整个组件安装后占用的空间极小，可在狭小的设备腔体内完成布置，不会与周边的管线、其他传动部件产生干涉。在实际选型应用中，这类组件常被用在小型自动化设备的物料挡停定位机构上，通过旋转调节杆件改变伸出长度，就能适配不同尺寸规格的物料挡停需求，更换物料规格时无需拆卸整个组件，仅需手动旋转滚花段即可快速完成位置调整，大幅缩短换型调试的时间。同时在实验室的小型试验夹具上，这套组件也可作为夹紧力调节部件使用，通过螺纹传动的方式缓慢推进夹块，能精准控制夹紧力的大小，避免刚性夹紧对试验样件造成表面损伤。设计过程中，

　　滚花段的参数选择经过了多轮验证，网纹的节距设置为0.8mm，既保证了足够的摩擦力，又不会因为纹路过深导致加工难度提升、毛刺难以清理的问题，杆件的螺纹段与光轴段采用同轴度公差0.02mm的加工要求，保证旋转调节时的顺畅度，不会出现卡滞现象。夹装支架的材质选用304不锈钢，表面做了钝化处理，具备一定的防锈能力，可在潮湿、轻度腐蚀的工况环境下长期使用，无需频繁做表面防腐维护。支架的半圆夹持槽与杆件的配合间隙控制在0.03-0.05mm之间，间隙过小会导致装配难度提升，杆件穿入时容易刮伤表面，间隙过大则会导致夹紧后杆件出现偏斜，影响调节的直线度。在三维建模过程中，滚花结构采用纹理映射结合实体凹凸建模的方式还原，既保证了渲染效果的真实感，又能准确体现滚花的实际尺寸参数，夹装支架的折弯处做了R2的圆角处理，避免应力集中导致支架在夹紧受力时出现开裂问题，所有安装孔的位置都设置了装配基准，方便后续出工程图时直接标注形位公差，也能直接导入装配体中完成干涉检查，验证组件与周边部件的安装匹配性。
