巨型牛顿碰撞球演示装置结构设计

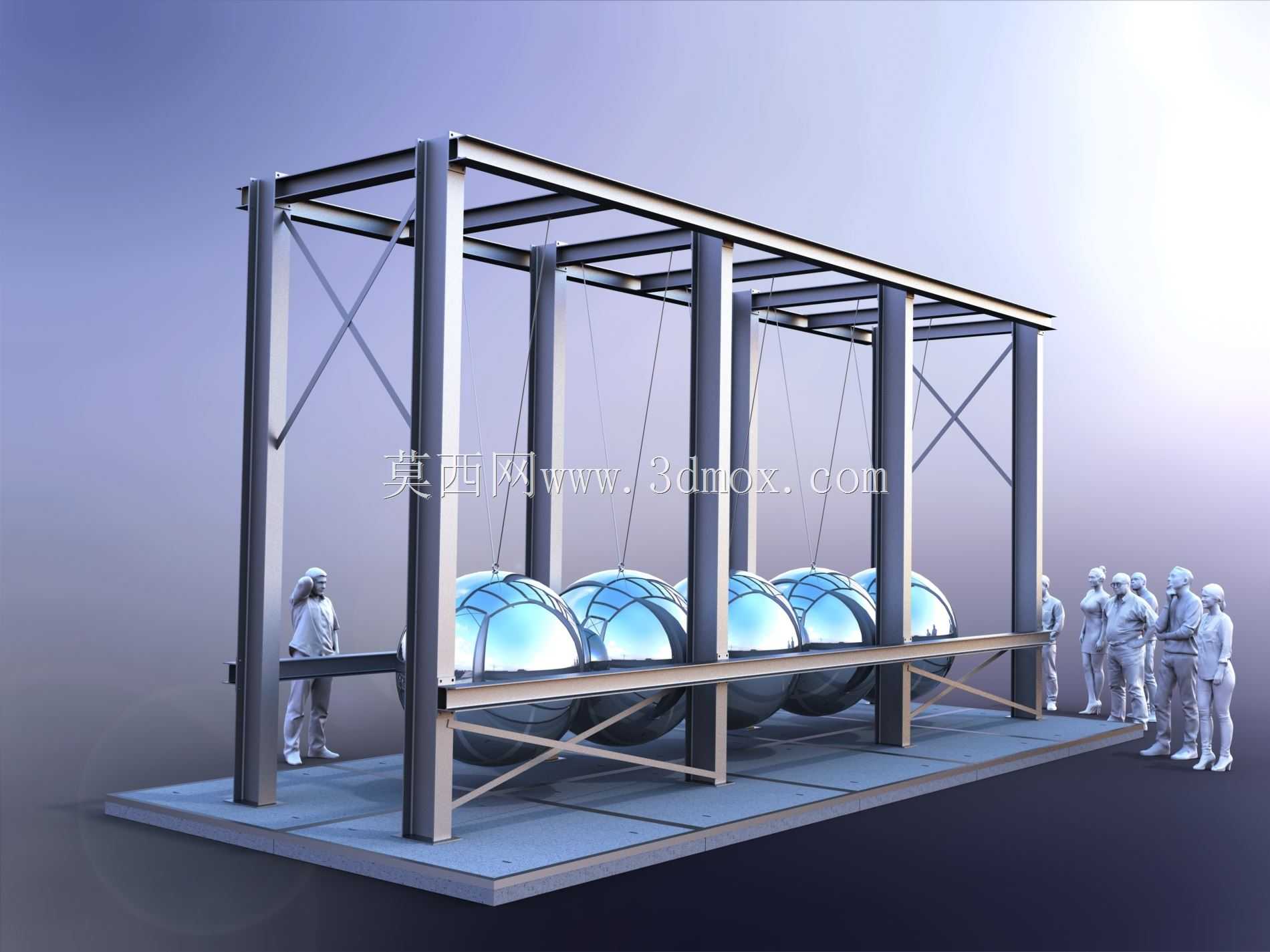

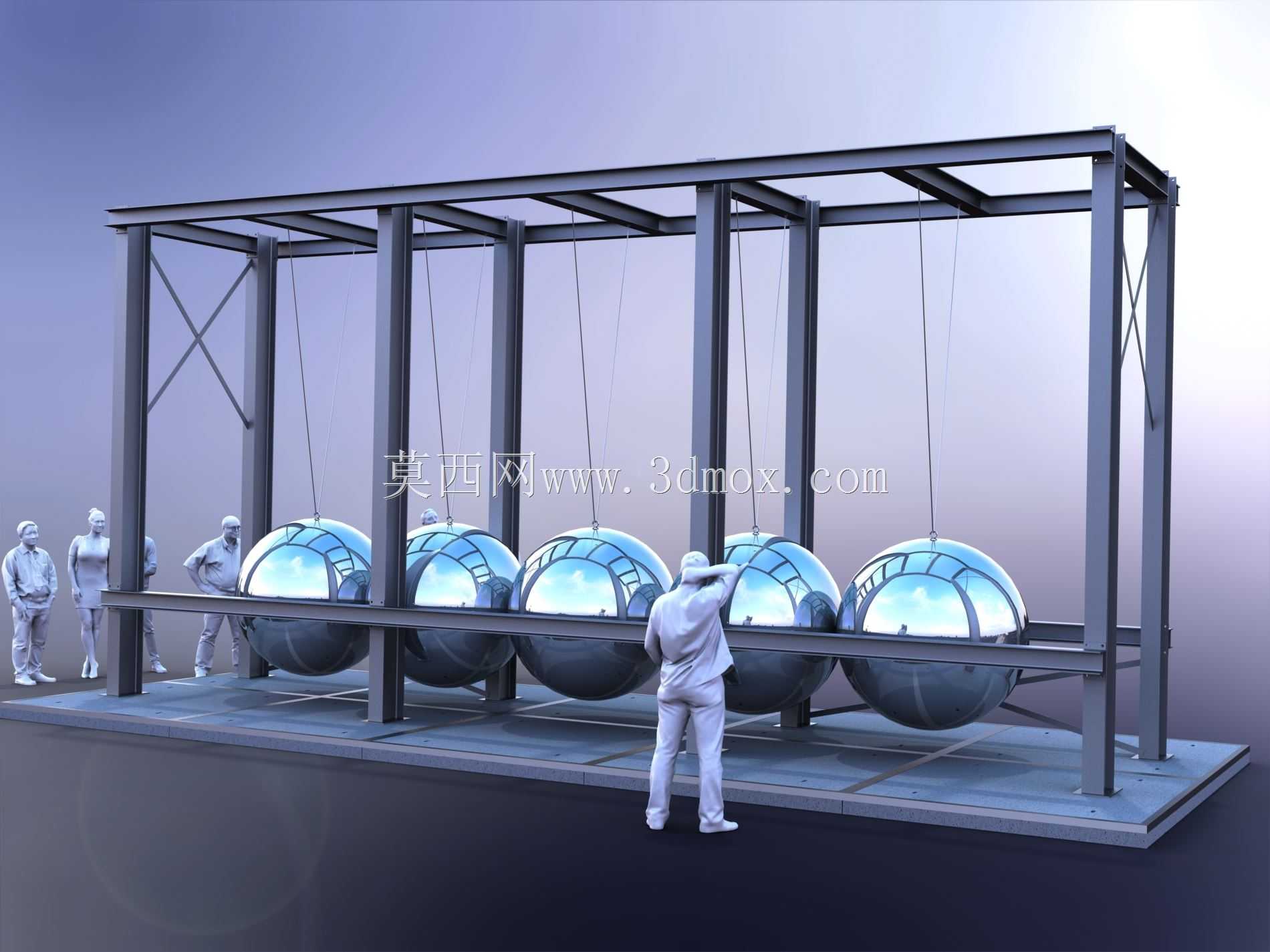

　　这套巨型牛顿碰撞演示装置，核心是放大经典牛顿摆的力学传递逻辑，适配科技馆、工业科普展厅、青少年科创基地的大空间展示场景，区别于桌面级小型摆件，整体结构完全按照户外/大空间长期展示的载荷标准设计。从结构组成来看，整套装置分为底部承载平台、竖向支撑立柱、顶部横梁框架、摆球悬挂组件、碰撞球体五个核心部分，底部平台采用型钢焊接框架搭配花纹钢板铺面，平台边缘设置了安装调平地脚的预留孔位，可根据安装地面的平整度调整水平度，避免因地面倾斜导致摆球摆动轨迹偏移，影响碰撞传递效果。竖向支撑立柱采用矩形型钢制作，相邻立柱之间加装X型斜向支撑，抵消摆球摆动过程中产生的水平侧向力，防止框架出现共振或侧向位移，顶部横梁采用双拼型钢结构，

　　预留了悬挂钢索的调节安装槽，可根据摆球的实际安装位置微调悬挂点的间距，保证每个摆球的悬挂点处于同一水平高度，且相邻摆球的球心处于同一条水平直线上，这是保证碰撞动量精准传递的核心设计要点。摆球采用空心金属球体制作，在保证足够碰撞质量的同时降低整体自重，球体表面做镜面抛光处理，既提升视觉展示效果，也能减少长期使用过程中的表面锈蚀磨损，每个摆球通过两根对称布置的不锈钢钢索悬挂在顶部横梁上，双钢索悬挂的设计可以约束摆球的摆动自由度，让摆球始终在垂直于横梁的平面内摆动，避免出现平面外晃动导致的碰撞错位。从实际功能来看，这套装置主要用于直观演示动量守恒、能量传递的经典力学规律，当拉起端部的一个摆球释放后，碰撞力会通过中间静止的摆球依次传递，

　　将端部对应数量的摆球弹起，整个过程几乎无多余的能量损耗，放大后的装置可以让参观者清晰观察到碰撞瞬间的力传递过程，相比小型桌面摆件，大尺寸结构带来的视觉冲击力更强，也能让更多观众同时观看演示过程。设计过程中需要重点考虑几个边界条件：首先是摆球的摆动半径，钢索长度直接决定了摆球的摆动周期，所有摆球的钢索长度必须保持一致，才能保证所有摆球的摆动周期相同，避免碰撞过程中出现相位差；其次是相邻摆球的初始间隙，安装时需要将相邻摆球调整至刚好接触无挤压的状态，间隙过大会导致碰撞过程中出现能量损耗，间隙过小则会导致摆球之间出现预压力，影响碰撞传递的精准度；另外是框架的整体刚度，由于摆球质量较大，

　　摆动过程中对框架的水平作用力会随摆球提升高度的增加而变大，支撑结构的刚度不足会导致框架随摆球摆动产生晃动，不仅会缩短装置的使用寿命，还会让碰撞传递效果大打折扣，因此斜撑的布置位置、型钢的截面选型都经过了受力核算，保证在最大摆角工况下框架的变形量控制在允许范围内。安装层面，整套装置采用模块化拆分设计，底部平台、支撑立柱、顶部横梁都可拆分为独立运输单元，到场后通过高强螺栓拼接即可，不需要现场做大量焊接作业，降低了现场安装的难度，平台底部预留的地脚螺栓孔可适配不同的地面固定方式，若是安装在室内展厅，可通过膨胀螺栓直接固定在混凝土地面上，若是户外临时展示，也可通过配重块固定平台，不需要破坏地面结构。日常使用过程中，只需要定期检查钢索的张紧度、连接部位的螺栓防松情况，以及摆球表面的清洁度即可，钢索采用不锈钢材质，具备足够的抗疲劳强度，可承受长期反复摆动带来的交变载荷，球体的碰撞接触面做了局部硬化处理，减少长期碰撞带来的表面凹陷变形，保证长期使用后的碰撞精度。
