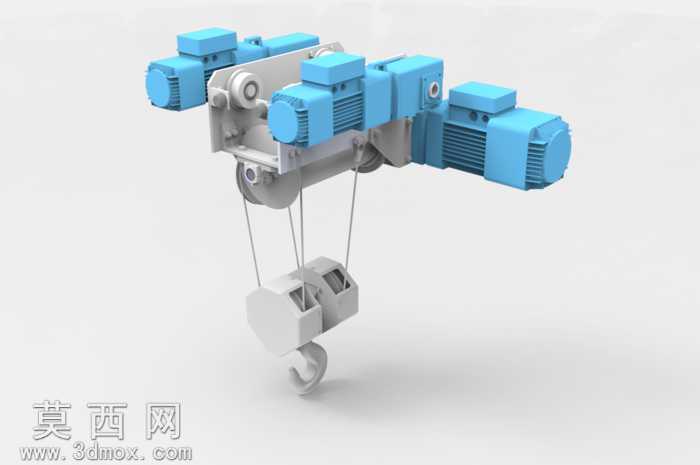

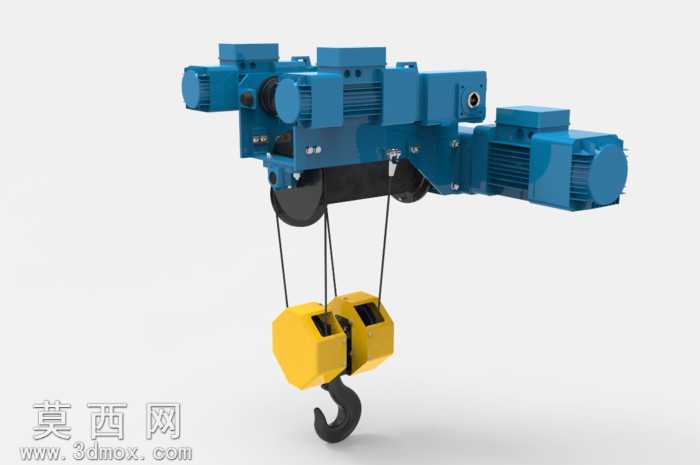

多驱动组合式电动葫芦起重设备三维设计

本模型为多驱动组合式电动葫芦，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循起重设备的实际装配逻辑，对各功能模块进行独立建模后完成整体装配约束，确保各部件运动关系与实际工况完全匹配。模型整体采用模块化设计思路，将起升驱动机构、运行行走机构、钢丝绳缠绕系统、吊钩滑轮组、机架主体五个核心模块拆分建模，每个模块的零件尺寸均参考通用起重葫芦的行业标准设定，保证结构比例协调、装配关系准确。材质渲染方面，驱动电机外壳采用哑光工业蓝漆材质，还原实际起重设备电机的漆面质感，机架金属结构采用银灰色磨砂金属材质，模拟铸钢件的表面肌理，钢丝绳采用多股绞合金属材质表现，吊钩滑轮组采用亮面锻钢材质搭配深灰色滑轮衬套，通过不同材质的区分清晰呈现各部件的功能属性。结构设计上，模型搭载多组驱动单元，分别对应主起升、副起升以及小车行走的动力输出，驱动单元与减速箱体采用一体化集成设计，减少冗余安装结构；钢丝绳缠绕系统严格按照电动葫芦的实际绕绳路径布置，从卷筒引出后经定滑轮组导向连接至下方动滑轮吊钩组，完整还原起升过程的绳索运动逻辑；吊钩组件配备防脱保险结构，滑轮组两侧设置防护挡板，机架上预留运行轮组安装位，可适配悬臂起重机、桥式起重机的主梁轨道安装需求。建模过程中对关键受力部件做了结构强化设计，机架与驱动单元的连接位置设置加强筋结构，卷筒两端配置轴承支撑座，确保结构强度符合重载起重的设计要求，整体模型无冗余几何特征，装配层级清晰，可直接用于起重设备的结构展示、方案验证以及教学演示场景。
