可移动折叠式液压起重吊机三维设计

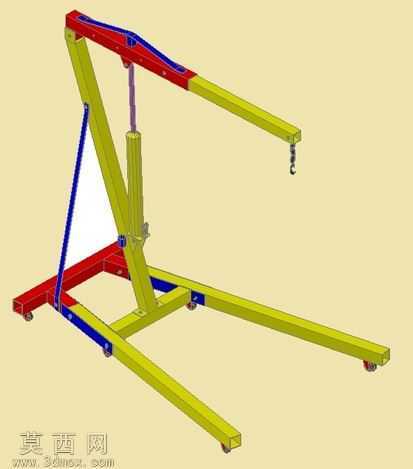

本作品为额定起重量500公斤的移动式液压起重吊机三维模型，建模过程严格遵循机械设计规范，完整还原了设备的全部结构细节。模型采用自底向上的建模思路，首先完成各个标准件与非标零件的独立建模，包括底部带脚轮的H型支撑底架、Z型折叠主臂架、液压顶升油缸、承重斜拉支撑杆、末端吊钩组件、手动液压泵操作结构等，每个零件的尺寸参数均参考实际小型吊机的行业标准设定，确保各部件装配间隙合理，运动干涉检查全部通过。材质渲染阶段，针对不同部件的实际材质属性进行参数调整：主承重臂架采用亮黄色金属漆材质，模拟工业起重设备的警示涂装效果，添加细微的金属磨砂纹理提升真实感；底部支撑横梁、顶部吊臂上沿采用红色防锈漆材质，与黄色臂架形成鲜明的视觉区分；斜拉支撑杆采用深蓝色金属材质，还原结构件的表面处理效果；液压油缸缸筒采用镀铬亮面金属材质，活塞杆添加金属反光与细微划痕细节，模拟液压元件的真实表面状态；底部脚轮采用黑色橡胶材质搭配金属轮架，吊钩添加金属锻造纹理与防脱卡簧细节。结构设计上，该吊机采用可折叠式臂架结构，闲置时可将主臂折叠收拢，大幅减小设备存放占用空间；底部H型底架搭配四个万向脚轮，可在车间平整地面灵活移动，满足不同工位的小件吊运需求；采用手动液压驱动方式，无需外接电源，通过操作手动压杆即可控制油缸顶升，带动吊臂完成起升动作，泄压阀可控制吊臂平稳下降，操作逻辑简单可靠。建模过程中对铰接点的转动配合、油缸的伸缩行程都做了精准的参数化设定，可直接用于运动仿真演示，验证吊臂在不同伸展角度下的承重受力状态，模型结构完整，细节丰富，可用于起重设备的教学演示、产品方案展示以及结构优化参考。
