JCB款三角结构起重机吊钩总成三维设计

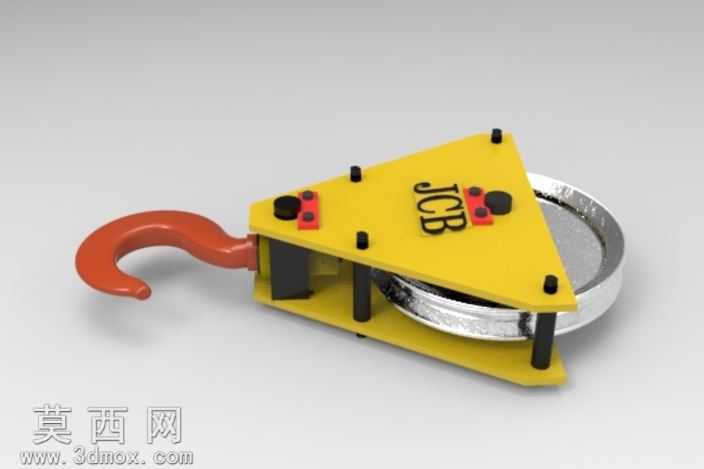

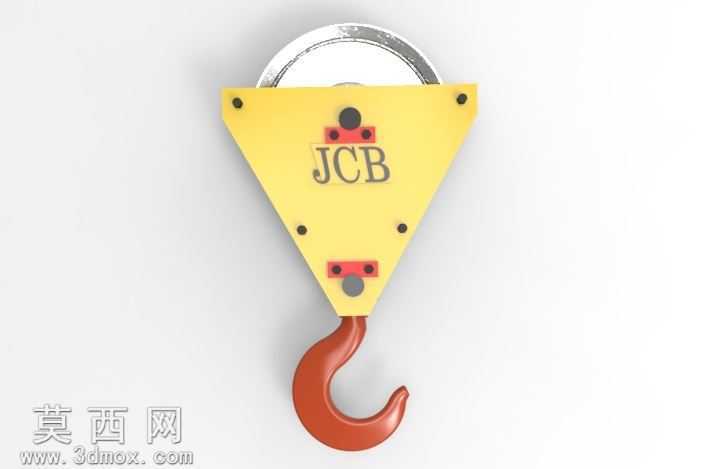

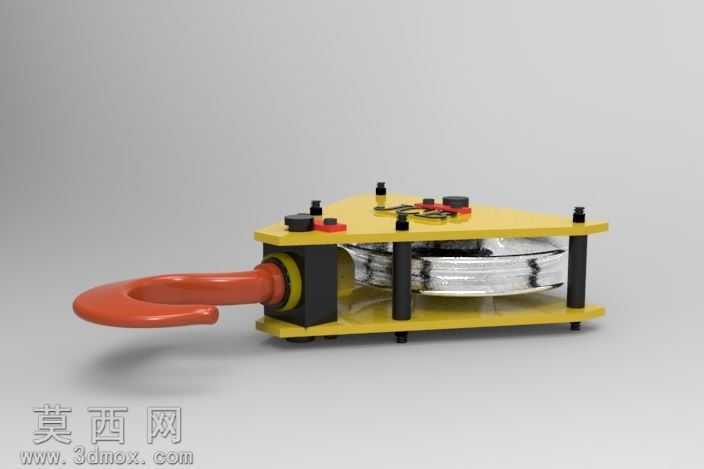

本作品为起重作业场景使用的三角结构起重机吊钩总成三维模型，建模阶段以实际起重吊钩的功能逻辑为核心依据，首先完成整体装配层级的规划，将模型拆分为吊钩本体、三角护板组件、滑轮组、紧固件、标识部件等独立子模块，各模块单独完成参数化建模后再进行装配约束，确保各部件的相对位置、运动间隙完全符合实际机械结构的运行逻辑。建模过程中对吊钩的弯曲弧度、钩身截面过渡做了精细化处理，还原锻造吊钩的流线型受力结构，避免应力集中的结构缺陷；两侧三角护板采用等厚板材建模，板上的安装孔位、定位凸台均按照实际装配尺寸排布，确保护板可完全包覆内部滑轮组，起到防护与结构支撑的双重作用。滑轮部分还原了金属滑轮的轮槽结构、轮毂与中心轴的配合结构，轮槽弧度适配常规起重钢丝绳的直径范围，可直观展示钢丝绳与滑轮的配合状态。材质与渲染阶段，针对不同部件的实际材质做了区分设置：吊钩本体采用锻钢氧化红的材质表现，还原起重吊钩常用的防锈涂层质感，表面添加细微的使用磨损纹理提升真实感；两侧三角护板采用醒目的工业黄哑光漆面材质，还原起重设备的安全警示配色，板面的JCB标识采用黑色立体印刷效果，搭配两侧的红黑配色限位调节块，还原原厂部件的标识细节；金属滑轮采用亮面镀铬金属材质，表现金属机加工后的光滑反光质感，滑轮边缘添加细微的倒角反光效果；固定用的螺栓柱采用发黑处理的金属材质，与黄色护板形成清晰的视觉区分。渲染阶段采用柔和的工作室均匀布光，通过主光、辅光、轮廓光的搭配，清晰展现各部件的结构层次与材质差异，避免阴影过重遮挡结构细节，同时通过环境反射效果强化金属部件的质感表现。设计思路上，该模型采用三角护板的稳定结构，相比传统板式吊钩护架具备更好的结构抗扭性能，可在起重作业中承受更大的侧向载荷，吊钩与护架的连接部位设置了防脱结构的安装位，可直观展示起重吊钩的安全结构设计，整体模型结构完整，各部件无干涉，可用于起重机械结构教学、产品展示、虚拟装配仿真等场景，清晰展现起重机吊钩总成的内部构造与装配关系。
