医用透气胶带卷结构三维建模设计

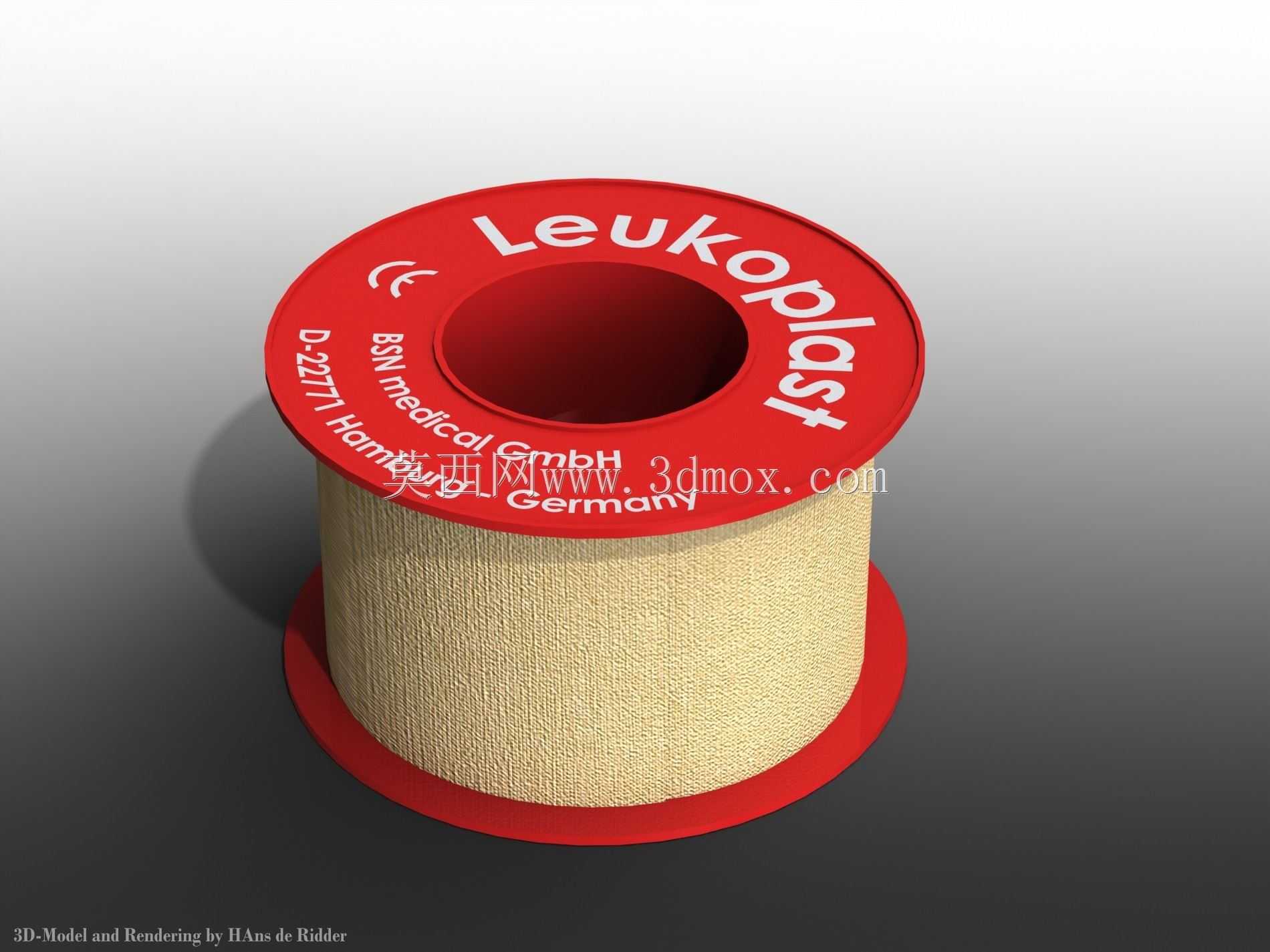

　　本次建模的医用胶带卷，核心服务于临床护理、户外急救、家庭医护等多场景的敷料固定需求，日常工作中接触到不少基层诊所、急救站的设备配套清单里，这类小型耗材的收纳、适配设计经常被忽略，很多急救包内的胶带固定位因为没有精准的尺寸参考，要么卡不住胶带卷造成晃动异响，要么预留间隙过小导致胶带取用卡顿，因此在建模初期就把实际使用中的适配痛点放在了首位。先从卷轴结构说起，上下两端的红色挡边采用等径圆盘设计，挡边的厚度控制在1.2mm，既保证了卷绕胶带时侧边不会出现散卷、塌边的情况，又不会因为挡边过厚造成整体体积冗余，挡边与中间中空卷轴采用一体化注塑结构的建模逻辑，中间卷轴的内径匹配市面上通用的胶带切割器转轴尺寸，

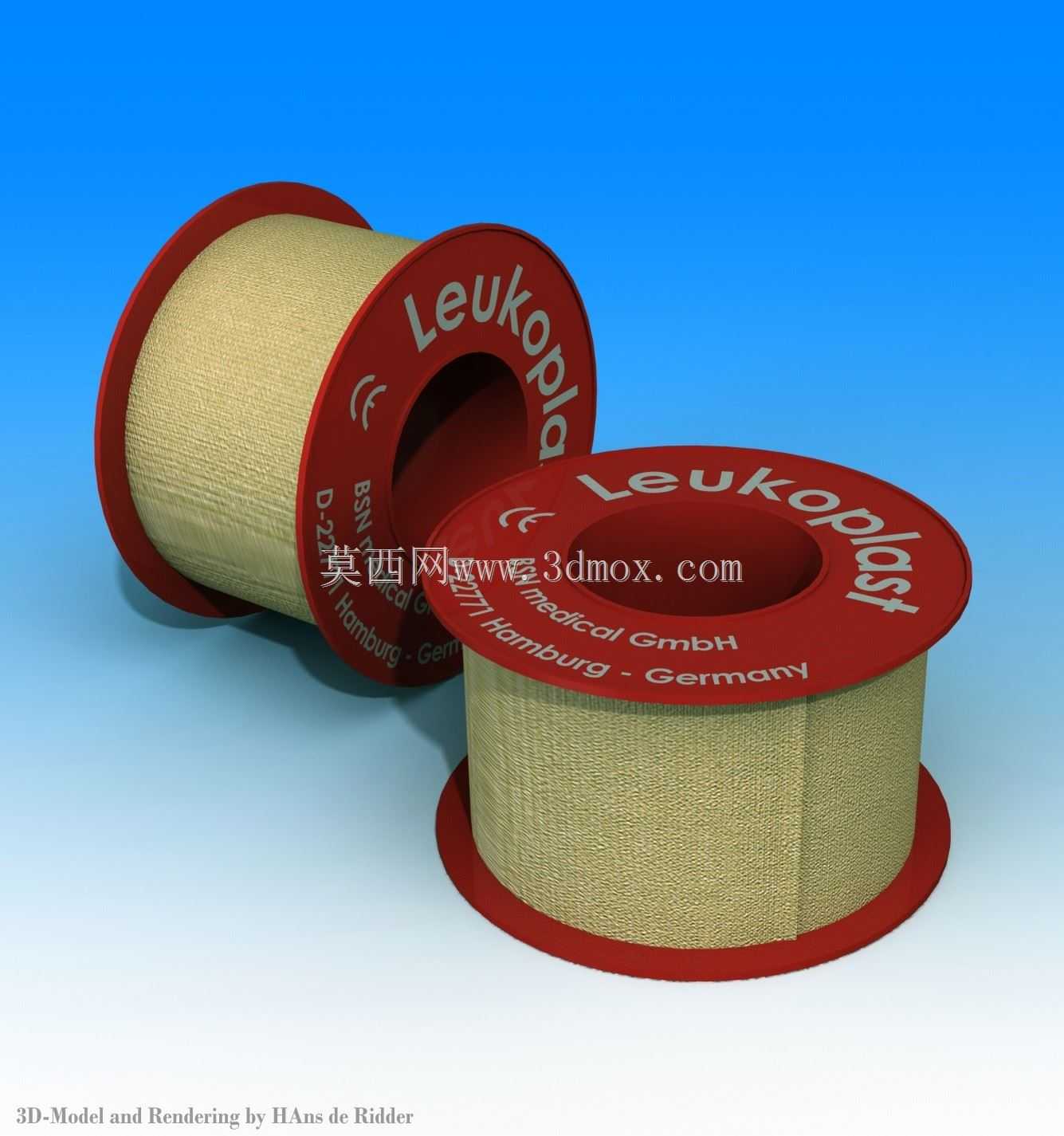

　　不管是桌面式固定切割器还是便携急救包内的小型切割座，都能直接套入使用，不需要额外加装转换衬套。中间的胶带本体采用米黄色透气基材建模，卷绕后的整体外径控制在62mm，卷轴高度为28mm，这个尺寸是经过多场景适配验证的：临床护理站的常用胶带收纳格内径普遍为65mm，28mm的高度刚好可以并排放入两卷不同宽度的胶带，不会出现卡格问题；户外便携急救包的弹性绑带固定位，适配直径60-65mm的圆柱耗材，这个尺寸的胶带卷卡入后不会因为行进中的晃动脱落，取用的时候单手就能拔出，不需要额外解开固定结构。建模过程中特意还原了胶带卷表层的印刷标识区域，挡边表面的字符采用凹陷印刷的结构逻辑，不是后期贴图叠加，这样在做结构装配验证的时候，

　　可以模拟实际生产中丝网印刷的位置公差，避免标识区域被挡边的圆角结构覆盖，影响生产时的印刷对位。胶带本体的层叠结构也做了分层处理，最内层的离型纸起始端做了15度的斜切翻边，这个细节是参考实际使用中的取用逻辑设计的——很多人用胶带的时候找不到起始头，斜切翻边的结构可以让使用者快速找到胶带开端，不需要用指甲反复刮蹭胶带表面，在急救场景下能节省宝贵的处置时间。从安装边界来看，整个胶带卷没有突出的异形结构，所有边角都做了R0.8mm的圆角处理，不会在收纳或者取用的时候刮破急救包的织物层，也不会划伤医护人员的手套。中间的中空卷轴内径为18mm，这个尺寸除了适配通用切割器，还可以直接套在临床常用的治疗车侧边挂钩上，不需要额外配置收纳盒，

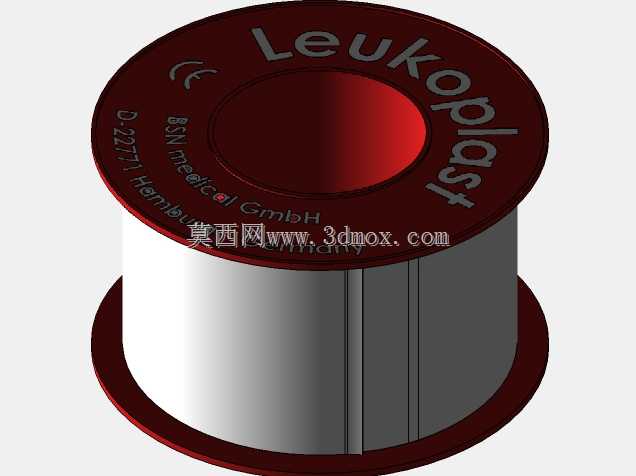

　　治疗车移动的时候胶带卷不会滑落，取用的时候随手就能扯断，符合临床操作的动线习惯。在做结构验证的时候，特意模拟了胶带卷在不同温湿度环境下的尺寸变化，挡边采用的PP材质收缩率和胶带基材的医用压敏胶层收缩率做了匹配建模，避免低温环境下挡边收缩卡住胶带层，造成胶带无法顺畅拉出的问题。另外，挡边表面的防滑纹理做了细微的径向凸点设计，凸点高度0.1mm，当手上沾有消毒水或者戴丁腈手套的时候，转动胶带卷不会出现打滑的情况，单手就能完成胶带的拉出、截断操作，这个细节在急诊清创、户外创伤包扎的场景下实用性很强，很多同类模型都忽略了这个使用细节，只做了光滑的挡边表面，实际使用中很容易出现操作卡顿。整个模型的结构拆分逻辑也符合实际生产流程，上下挡边、中间卷轴、胶带层分别做了独立的实体结构，不管是做注塑模具的拆分设计，还是做耗材收纳设备的适配仿真，都可以直接调用对应部件，不需要重新做结构分割。
