多层分流式物料输送线结构设计

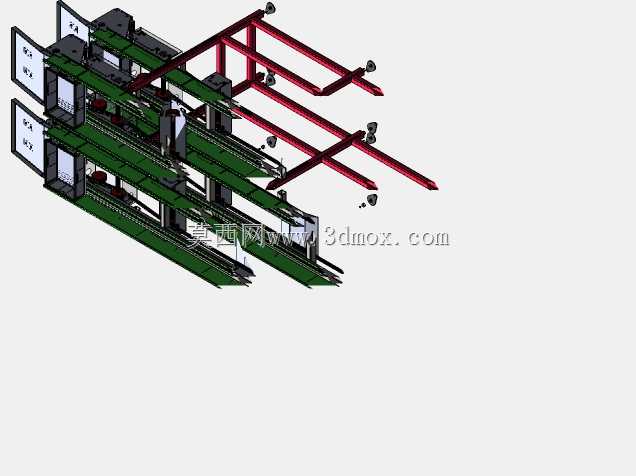

　　这套输送结构主要面向生产车间内多工位并行的物料转运场景，常见于电子组装、轻工产品加工、包装分拣等需要同时对接多道工序的产线布局中，可实现不同工位间物料的定向分流与同步输送，替代传统单条输送线反复折返的低效布局，减少物料在工序间的周转等待时间。从结构组成来看，主体采用红色型材搭建的多层支撑机架作为承载基础，每层机架上都布置有独立的绿色皮带输送面，各层输送面可根据工序节拍需求独立运行，互不干扰，能够同时承载不同工序段的待加工、已加工物料，适配多品种小批量的柔性生产需求。设计时优先考虑了安装边界的适配性，机架采用分段式型材拼接结构，可根据车间实际可用空间调整每层输送段的长度与整体高度，支撑脚预留了地脚调节余量，

　　可适配地面存在小幅高差的安装场景，无需额外做大规模地面找平处理。每层输送面的侧边都设置了导向挡边结构，可避免物料在输送过程中从侧边滑落，针对需要精准停靠的工位位置，预留了传感器与阻挡机构的安装位，可直接配套加装工位定位组件，实现物料到达指定工位后的自动停线，方便作业人员取放物料或完成工序操作。机架的跨层支撑结构做了斜向加强处理，在多层输送面同时满载的工况下，可避免机架出现侧向晃动或中部下沉的问题，保障输送过程的平稳性。输送线的进出料端做了收窄导向设计，可顺畅对接上游的上料机构与下游的分拣、包装设备，无需额外增加过渡转接段，减少产线对接的结构冗余。各层输送面的驱动单元采用侧装式布置，不会占用输送面上方的操作空间，

　　方便作业人员在工位侧方开展操作，同时也便于后期对驱动部件做维护保养，无需拆解输送面主体结构即可完成易损件更换。整体结构没有多余的冗余设计，所有型材与连接件都采用工业常用标准件，加工与采购成本可控，搭建周期短，可快速完成现场组装调试投入使用，适配多数中小规模生产车间的产线升级改造需求，在有限的车间占地面积内最大化拓展输送工位数量，提升单位面积的产线产出效率。
