萨姆森手卷烟纸包装盒外观结构设计

　　日常烟具类快消品的包装设计，往往容易被结构设计从业者忽略，但这类直接面向终端用户的小型纸质包装，恰恰是薄壁折叠结构、人机交互取件逻辑、印刷对位精度的典型练手载体，这款手卷烟纸的包装盒建模，完整还原了市售常规60页装手卷烟纸的整套包装结构逻辑。从实际使用场景来看，这类包装需要同时满足几个核心需求：首先是未拆封状态下的密封防护，避免内置的卷烟纸受潮、沾染灰尘，同时要在运输堆叠过程中承受一定的侧向挤压力，不会出现盒体变形开胶导致纸品散落的问题；其次是首次拆封后的反复开合可靠性，用户每次取用单张卷烟纸后，盒体可以通过自身的折叠结构保持闭合状态，不需要额外的卡扣或者胶贴，剩余的卷烟纸不会因为盒体敞开而弯折、受潮；另外还要兼顾印刷面的视觉展示效果，品牌标识、规格标注的位置要符合用户手持观察的视觉习惯，不需要刻意翻转盒体就能快速识别产品规格与品牌。

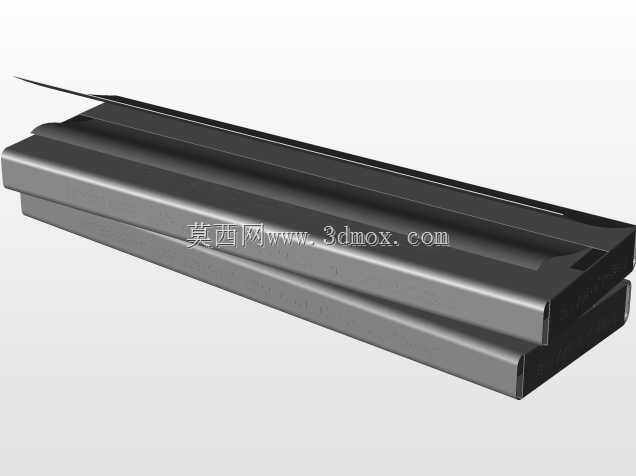

　　建模过程中首先梳理了盒体的折叠层级关系，整个外盒采用单铜纸模切压痕后折叠成型，没有额外的拼接零件，所有的连接结构都依靠纸张自身的折边插舌实现锁合。盒体的主体轮廓为扁长条形，整体长宽高比例适配常规手卷烟纸的裁切尺寸，内部预留的空腔刚好可以容纳整叠60张卷烟纸，侧边的间隙控制在0.2mm以内，既不会因为间隙过大导致内部纸叠在盒内晃动窜动，也不会因为间隙过小造成插舌闭合时挤压纸边造成卷边褶皱。盒盖的翻折边做了圆弧过渡处理，避免尖锐的纸边在用户开合过程中划伤手指，同时翻折边的压痕深度经过反复调整，既保证翻折时的手感顺畅，不会因为压痕过浅造成折边发白开裂，也不会因为压痕过深导致盒盖反复开合后出现折痕断裂的问题。

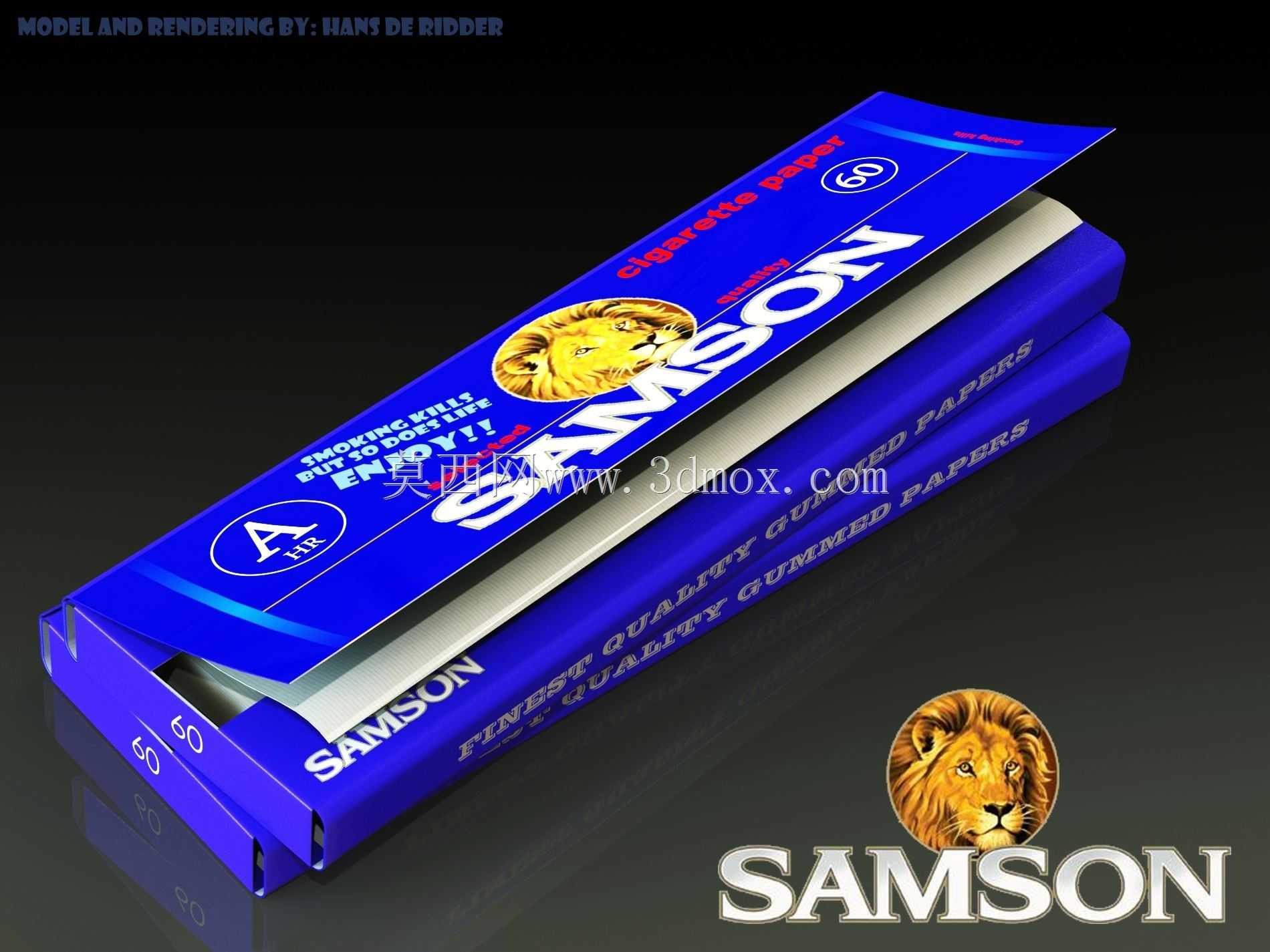

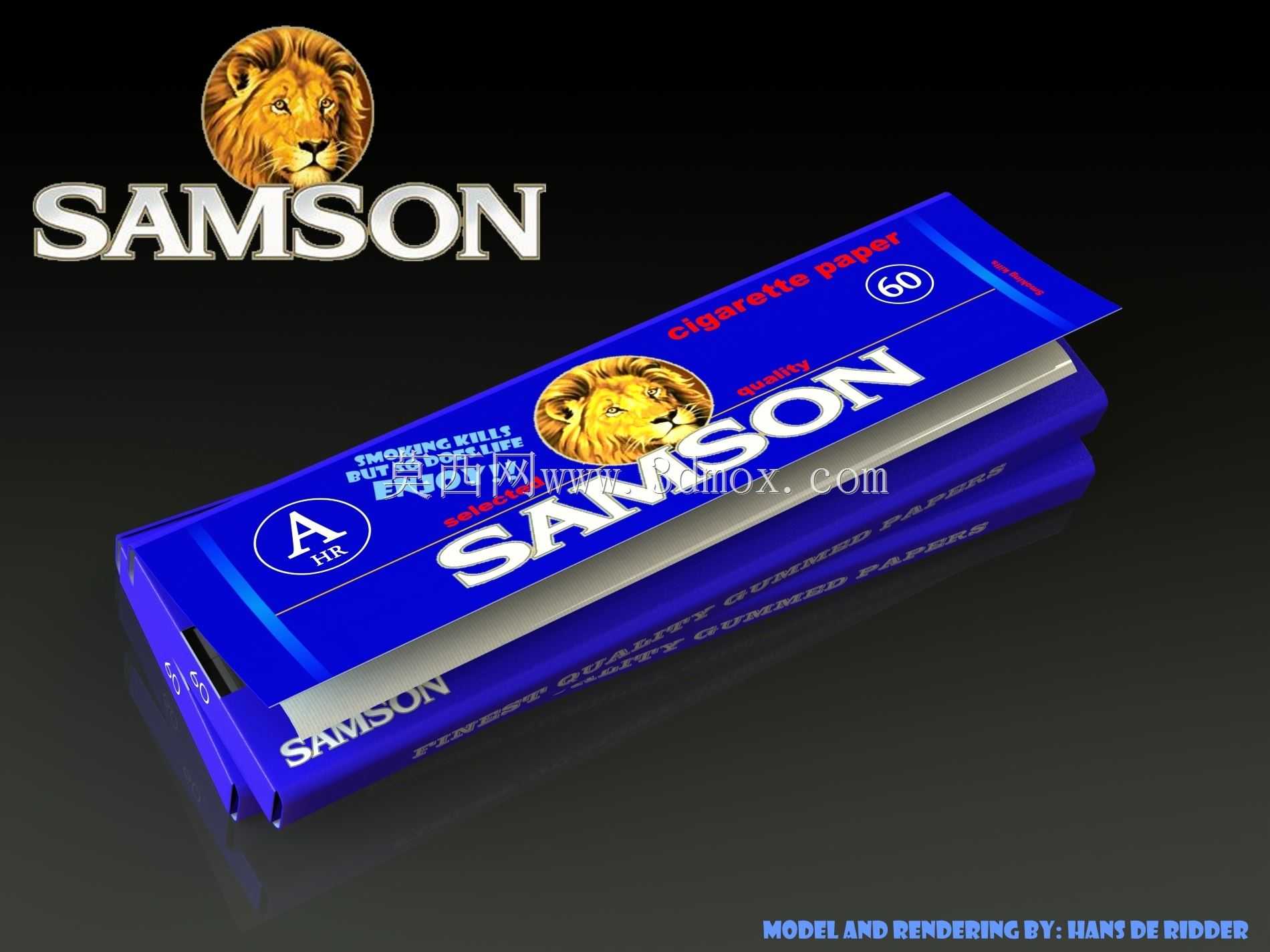

　　从结构细节来看，盒体底部采用插锁式封底结构，两个对称的底插舌互相卡合，不需要涂胶就可以承受整叠纸的重量，在自动化包装生产线上，这种结构可以适配高速装盒机的进料节奏，模切后的纸板可以通过机械吸臂自动撑开成型，直接装入裁切好的卷烟纸后闭合上盖即可完成包装，不需要额外的粘盒工序，能有效降低批量生产的工艺成本。盒盖正面的品牌标识区域做了轻微的凹陷定位，印刷时的狮头logo、品牌英文字样、规格标注都对应这个凹陷区域，避免印刷对位偏差导致标识偏移，同时这个轻微的凹陷结构也能在多盒堆叠运输时，减少盒面印刷层的摩擦刮花，相邻盒体的接触面不会直接蹭到印刷油墨区域。

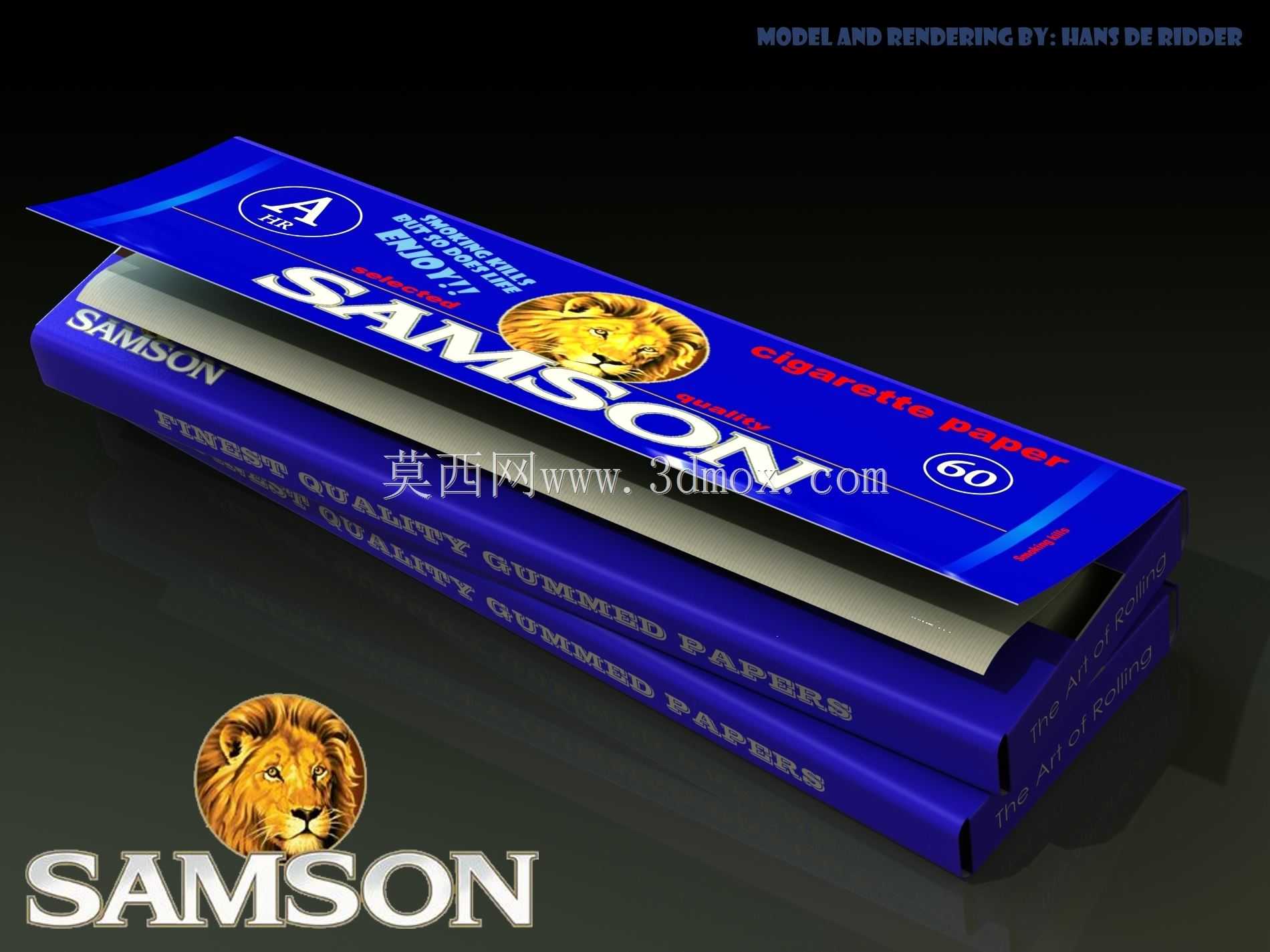

　　考虑到用户实际取用的动作逻辑，盒盖翻开后的开口角度做了限位设计，最大翻开角度为120度，刚好可以让用户单手持盒的时候，用拇指直接拨出最上层的单张卷烟纸，不需要另一只手辅助固定盒盖，取纸动作可以单手完成，符合用户日常操作的使用习惯。盒体内部的纸叠托台做了0.5mm的抬升设计，纸叠最上层的高度略低于盒体开口边缘，既不会因为纸叠过高导致盒盖闭合时压到纸边，也不会因为纸叠过低导致剩余少量纸张时，用户手指难以探入盒底取纸。另外盒体侧面的抽拉缝隙做了错位处理，闭合状态下外盖的折边刚好挡住侧边的缝隙，外界的潮气、灰尘很难从缝隙进入盒内，能有效延长内置卷烟纸的保存周期，哪怕是在湿度较高的南方环境下，整盒纸存放至用完也不会出现受潮发软的问题。

　　这类小型纸质包装的三维建模，核心难点不在于复杂曲面的构建，而在于对实际生产工艺、用户使用动作、材料物理特性的精准还原，每一处折边的角度、每一个插舌的长度、每一处间隙的数值，都要对应实际量产的工艺要求，不能只追求视觉上的相似而忽略结构的可实现性。比如插舌的斜切角度如果设置不合理，实际折叠时就会出现插舌卡滞、顶破盒壁的问题；压痕位置的偏移会导致整个盒体折叠后出现翘边、合缝不严的问题；壁厚的设置如果不匹配实际纸张的克重，模拟出来的结构强度就会和实际产品存在较大偏差，无法为后续的模切刀版设计提供有效的参考。在建模过程中，所有的折弯圆角都对应实际纸张的折弯半径，没有做理想化的直角处理，因为纸质材料在折边处必然存在一定的圆弧过渡，强行做直角结构不仅不符合实际生产情况，也会导致后续做结构受力仿真时出现应力集中的错误结果。

　　从包装行业的应用角度来看，这类小型折叠纸盒的结构逻辑可以延伸到很多同类快消品的包装设计中，比如口香糖包装、创可贴包装、小型文具包装等，核心的设计思路都是通过单张纸的模切折叠实现完整的包装功能，减少额外的连接件，降低材料成本与装配成本，同时兼顾防护性能与使用便捷性。很多刚接触结构设计的从业者会觉得这类小产品的结构没有技术含量，但实际上要把一个看似简单的纸盒做到开合顺畅、结构可靠、成本最优，需要对材料特性、生产工艺、用户行为都有足够的了解，三维建模的过程就是把这些实际需求转化为可量化结构参数的过程，每一个尺寸的设定都要有对应的实际需求支撑，而不是随意绘制外观形状。
