WD-40主题香波包装瓶外观结构设计

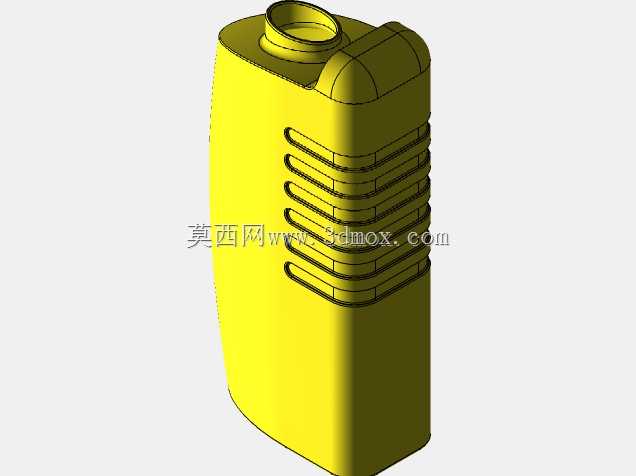

　　这款日化包装瓶的设计参考了经典工业养护品牌WD-40的经典视觉元素，将工业领域辨识度极高的黄蓝配色、品牌标识元素融入个人洗护产品的包装设计中，主打面向工业从业者、技术爱好者的趣味日化产品定位，在工业文创周边、主题日化产品线中具备独特的记忆点。从实际使用场景出发，该瓶型定位为淋浴场景使用的香波盛装容器，需要兼顾湿滑环境下的手持握持稳定性、液体倾倒的可控性、瓶盖开合的便捷性，同时要适配常规日化灌装生产线的工装夹具尺寸边界，满足量产环节的注塑成型、灌装、贴标、堆码运输全流程要求。瓶身主体采用扁平方正的圆角造型，相比传统圆形洗护瓶，这种扁型结构在淋浴间置物架上摆放时具备更好的防滚动特性，单侧设置的内凹防滑肋条结构，

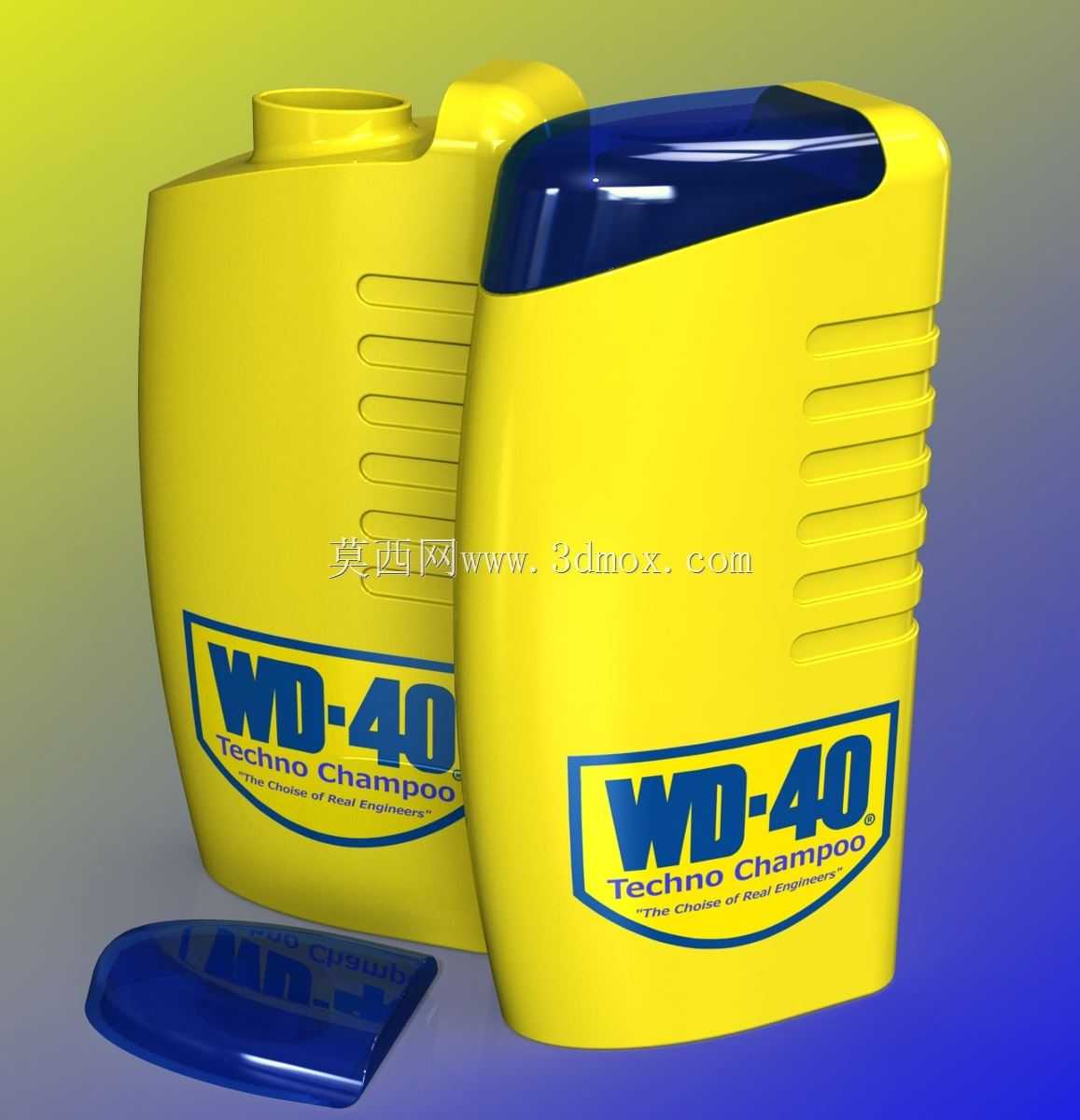

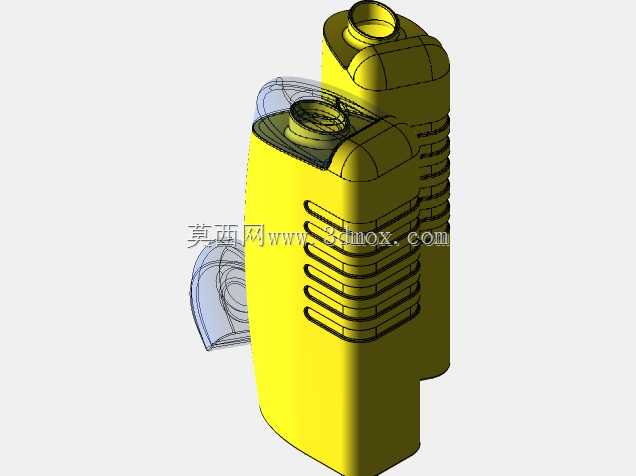

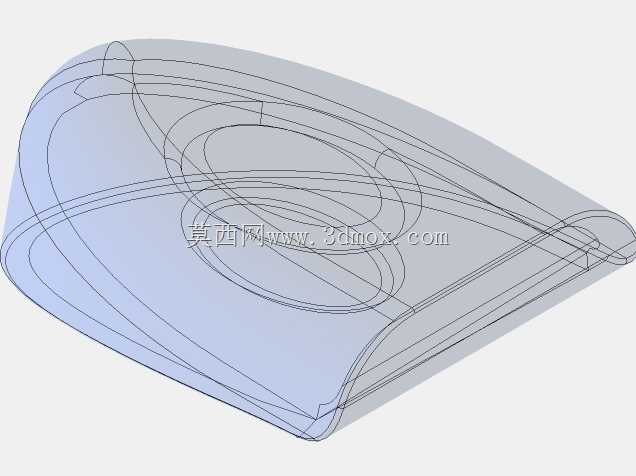

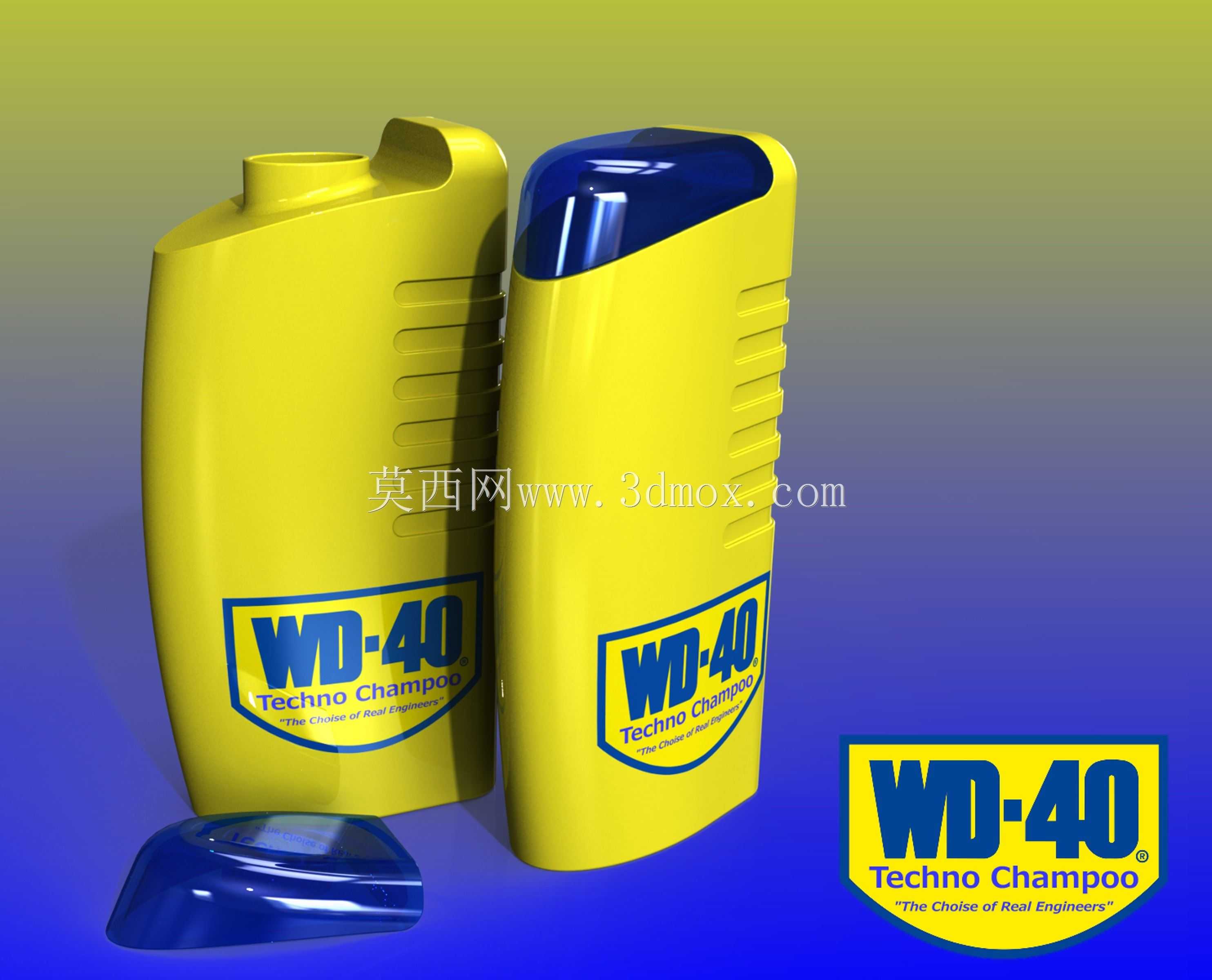

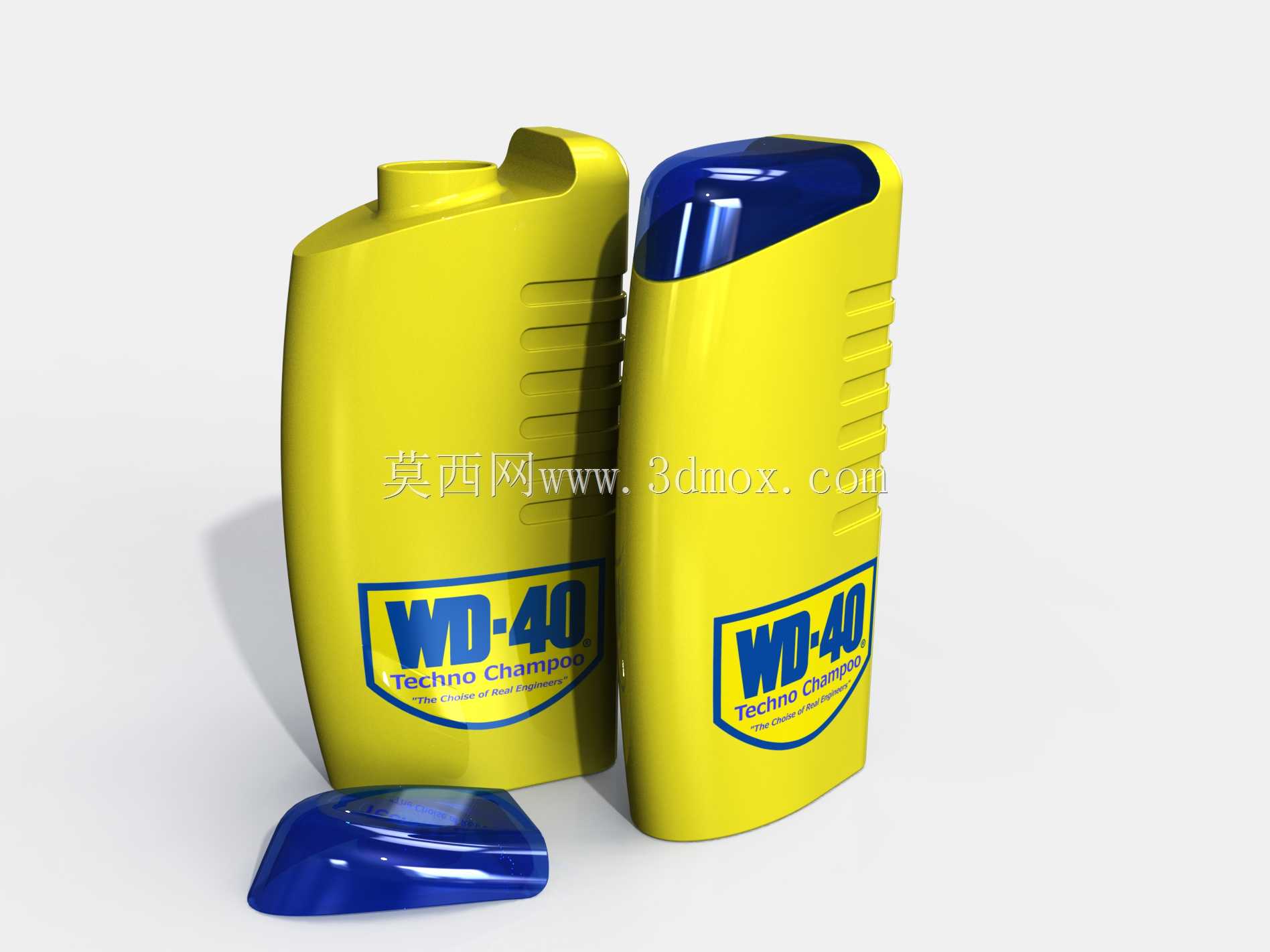

　　完全贴合人手握持时的手指弯曲弧度，即使沾有沐浴泡沫的湿手也能稳定抓握，不会出现打滑脱手的问题。瓶身正面预留的平整标识区域，完整复刻WD-40经典的蓝底白字品牌标识布局，标识区域做了微凹的沉台设计，粘贴标签时可以快速定位，避免标签贴歪，同时沉台边缘可以对标签形成防护，减少日常使用过程中标签被水浸泡、摩擦起边的概率。瓶盖采用与瓶身形成强烈视觉对比的深蓝色翻盖结构，翻盖与瓶身的连接铰链做了隐藏式一体化设计，避免外露铰链积存水渍污垢，翻盖的开合角度设置为120度，既可以保证倾倒液体时瓶盖不会遮挡瓶口，又能避免开合角度过大导致铰链处应力集中出现断裂问题。瓶口采用标准的日化类广口螺纹设计，适配常规的28mm口径泵头或者翻盖内塞，

　　既可以直接倾倒使用，也可以自行更换按压泵头适配不同的使用习惯。从注塑成型的工艺角度考虑，瓶身所有的转角位置都做了R2-R5的圆角过渡，没有尖锐的直角结构，一方面可以降低注塑过程中应力集中导致的变形、开裂问题，提升成品率，另一方面圆角结构在日常使用中也不会划伤使用者的皮肤，符合日化产品的安全设计要求。瓶身壁厚设计遵循均匀渐变原则，主体壁厚控制在1.2mm，握持区域的肋条位置局部加厚到1.8mm，既保证了瓶身整体的结构强度，装满液体时不会出现侧壁鼓胀变形，又能尽可能控制材料用量，降低单瓶的生产成本。瓶身底部做了内凹的防滑底脚设计，四个底脚的平面度公差控制在0.3mm以内，放置在光滑的瓷砖台面上时不会出现晃动，

　　底脚之间的内凹空间可以容纳淋浴时滴落的积水，避免瓶底长期泡在积水中导致标签发霉脱落。从结构设计的细节来看，瓶身侧面的防滑肋条一共设置了6道，每道肋条的高度为1mm，间距为8mm，完全匹配成年人手指的指节间距，握持时手指刚好可以卡入肋条之间的凹槽内，即使手上沾有大量沐浴露泡沫也能提供足够的握持摩擦力。瓶盖的密封位置采用了双层环形密封筋设计，内圈密封筋与瓶口内壁过盈配合，外圈密封筋与瓶口端面贴合，双重密封结构可以有效避免淋浴过程中水汽进入瓶内稀释香波，同时也能防止瓶子倾倒时液体漏出。整体瓶型的外部尺寸控制在长120mm、宽60mm、高180mm的范围内，刚好可以放入常规的淋浴间置物格，也能适配大多数车载杯架的尺寸，除了家庭淋浴场景使用外，也适合作为差旅便携装、工业主题周边礼品使用。在三维建模过程中，瓶身的曲面过渡采用G2连续的曲面构建方式，保证注塑脱模后表面没有明显的棱线、褶皱，黄蓝两色的分模线设置在瓶身侧面的视觉隐蔽位置，避免分模线破坏正面标识区域的整体视觉效果。瓶身与瓶盖的配合间隙控制在0.15mm，既保证开合顺畅，又不会出现过大的缝隙影响外观质感。
