防松型螺旋弹簧垫圈紧固连接件

　　在各类机械结构的螺纹连接副中，弹簧垫圈是应用频次极高的防松配套零件，从普通民用设备的外壳装配，到重型工程机械的受力结构连接，再到精密工业设备的组件固定，但凡涉及螺栓、螺钉的螺纹紧固场景，几乎都能看到这类垫圈的身影。它的核心作用，是在螺纹副拧紧后，依靠自身被压平产生的持续弹性反力，持续给螺纹配合面施加轴向张紧力，抵消设备运行过程中因振动、冲击、温度交变产生的螺纹间隙，避免螺纹连接出现松动退牙的问题，相比单纯依靠螺纹预紧力的防松方式，它的适配性更强，不需要在连接件上加工额外的防松结构，也不需要配合特殊的防松胶剂，拆装重复利用率高，是目前螺纹防松方案里成本最低、通用性最好的选择之一。

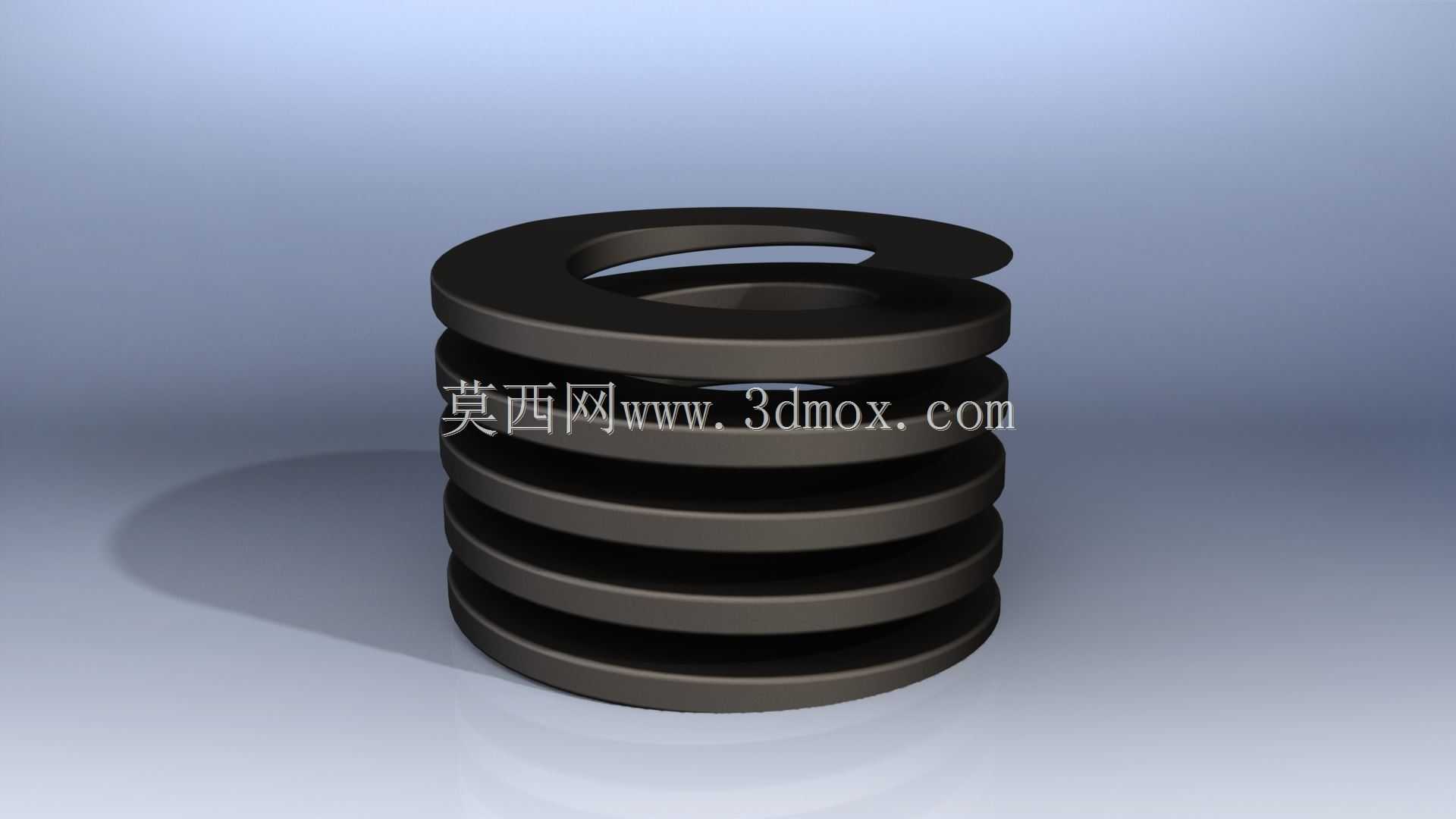

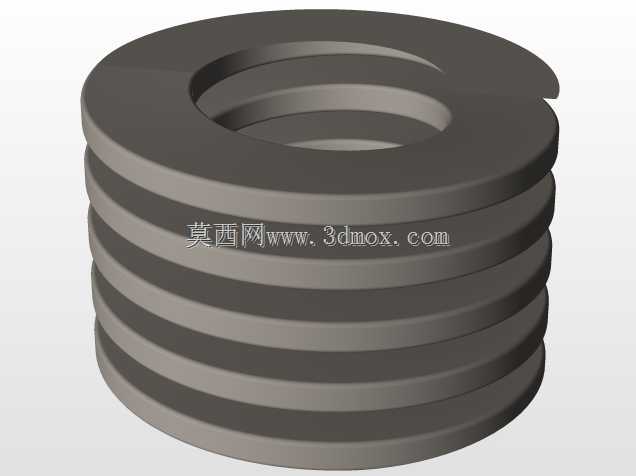

　　从结构设计逻辑来看，这类螺旋式弹簧垫圈的截面为矩形，整体呈连续螺旋盘绕形态，和普通平垫圈的平面结构完全不同，自由状态下垫圈的轴向高度大于自身厚度的数倍，当被螺母或螺栓头压平后，盘绕的簧圈会产生持续的轴向回弹张力，这个张力会作用在螺栓头/螺母与被连接件的接触面之间，让螺纹牙之间的摩擦力始终维持在足够防止相对转动的阈值以上。同时垫圈开口处的两个尖角，在拧紧过程中会分别嵌入螺母支承面和被连接件的表面，进一步阻止螺母相对于螺栓发生回转松动，这也是它相比普通平垫圈额外具备的机械防松特性。设计这类垫圈的三维模型时，首先要明确适配的螺纹规格对应的垫圈尺寸边界，不同公称直径的螺纹对应垫圈的内径、外径、厚度、开口宽度都有对应的工程适配范围，内径需要比适配螺栓的公称直径大0.2-0.5mm，保证装配时能顺利套入螺杆，外径需要匹配对应规格螺母的对边尺寸范围，避免垫圈外径过大超出螺母支承面，或是过小导致承压面积不足压伤被连接件表面。

　　建模过程中需要注意螺旋升角的合理性，螺旋升角不能过大也不能过小，升角过大会导致垫圈压平后产生的内应力超过材料屈服极限，出现永久塑性变形，失去回弹防松能力；升角过小则会导致回弹张力不足，无法提供足够的防松预紧力。同时垫圈的两个端面在自由状态下并不是完全平行的，存在和螺旋升角匹配的微小倾角，这个细节如果在建模时忽略，做出来的模型就会和实际零件的形态存在偏差，后续做装配仿真或者工程出图时就会出现干涉或者尺寸错误。开口处的尖角处理也需要符合实际加工特征，实际冲压成型的垫圈开口边缘会有微小的圆角，不会是绝对锋利的直角，建模时保留这个微小的工艺圆角，才能让模型更贴近真实生产的零件状态，避免后续做有限元分析时出现应力集中的计算误差。

　　从安装边界来看，弹簧垫圈的安装位置必须是在螺母与被连接件之间，或是螺栓头与被连接件之间，不能叠加在平垫圈和螺母之间，也不能多个弹簧垫圈叠加使用，否则会导致防松失效，甚至因为受力不均出现垫圈断裂的问题。装配时的预紧扭矩需要匹配对应规格垫圈的承载能力，扭矩过大压平垫圈后继续施加拧紧力，会导致垫圈过载产生塑性变形，完全失去弹性防松的作用；扭矩过小则垫圈没有被完全压平，回弹张力达不到设计要求，同样起不到防松效果。在不同的应用场景中，对垫圈的表面处理也有不同要求，普通室内工况用发黑处理的垫圈即可满足防锈需求，户外或者腐蚀环境下则需要选用镀锌、镀达克罗的表面处理版本，建模时如果需要做渲染或者装配演示，也可以根据应用场景匹配对应的表面质感，还原不同处理工艺的零件外观。

　　很多刚入行的结构设计人员在选用这类零件时，容易忽略它的适用工况边界，比如在有强烈交变冲击载荷的重载连接场景，单独使用弹簧垫圈的防松效果是有限的，需要配合止动垫圈、螺纹锁固胶等其他防松方式组合使用，但在绝大多数常规的机电设备、五金装配、通用机械结构中，弹簧垫圈的防松能力完全可以满足使用需求，而且它的采购成本极低，装配效率高，不需要特殊的安装工具，普通扳手拧紧即可，这也是它能在工业领域被广泛应用超过百年的核心原因。做三维建模的时候，还要注意垫圈的螺旋旋向，常规使用的弹簧垫圈旋向和对应螺栓的螺纹旋向是匹配的，右旋螺纹配套右旋的弹簧垫圈，这样在拧紧螺母的时候，垫圈的开口尖角不会顺着拧紧方向刮伤被连接件表面，拆卸的时候也不会因为回转方向的问题导致垫圈卡滞。
