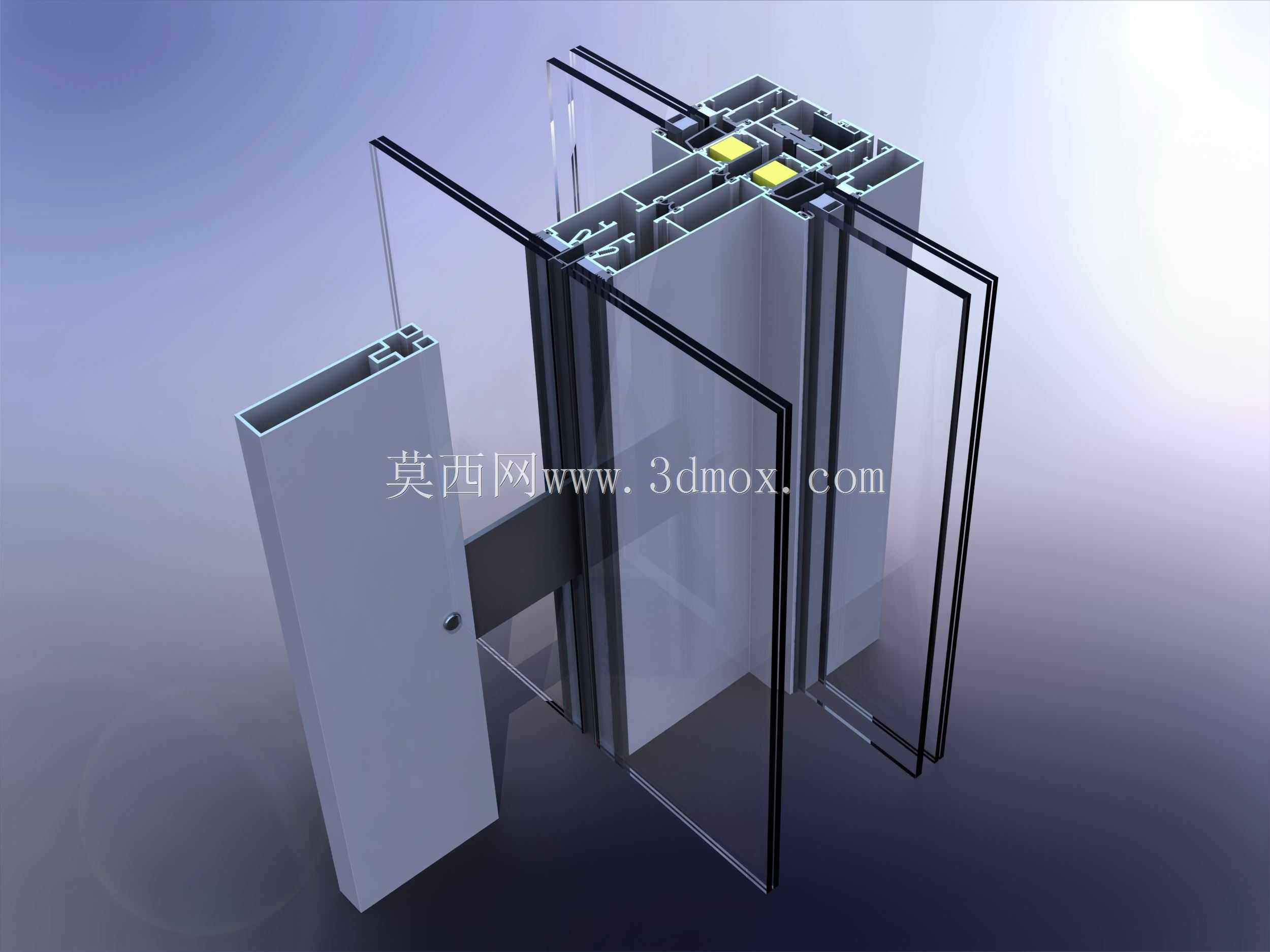

节能型水平截面铝挤压竖框装配结构

　　在商用建筑玻璃幕墙、室内成品玻璃隔断、单元式门窗系统的实际项目落地中，铝挤压竖框是承担竖向荷载、固定玻璃面板、衔接横向型材的核心受力构件，这套水平截面的铝挤压竖框结构，正是针对常规型材隔热性能不足、装配精度难控制、现场安装效率低的痛点做的定向优化设计。从实际应用场景来看，这类竖框既可以用于高层写字楼的隐框/明框幕墙竖向龙骨，承担玻璃面板的自重与水平风荷载传递，也可以用于办公空间的成品玻璃隔断、商业门店的地弹门边框系统，适配不同厚度的钢化玻璃、夹胶玻璃安装需求，不需要额外定制转接件就能覆盖多数常规玻璃围护结构的安装场景。从功能特性上看，这套竖框采用多腔室的挤压截面设计，不同腔室分别承担受力、隔热、密封、走线的功能，

　　其中专门设置的隔热腔可以填充隔热条或者发泡保温材料，阻断铝型材的冷热桥传导路径，相比单腔室的普通铝型材，整体隔热性能提升明显，能够满足公共建筑节能设计的相关要求；密封腔预留了胶条安装卡槽，可适配三元乙丙密封胶条的卡装，不需要现场打胶就能实现玻璃与型材之间的柔性衔接，既可以缓冲玻璃受风压产生的微变形，也能提升整体的水密性、气密性，减少雨季渗水、冬季漏风的常见问题。设计思路上完全围绕现场装配的便捷性展开，截面的卡槽尺寸完全匹配常规配套的铝横框、角码、玻璃压条的通用规格，竖框与横框连接时不需要现场铣削复杂的切口，只需要用标准角码插入预留的连接腔，拧紧紧定螺钉就能完成框架拼接，普通安装工人经过简单培训就能完成作业，能大幅缩短现场施工的周期；

　　同时截面的受力腔壁厚经过受力核算，在常规层高3-4.5米的应用场景下，不需要额外增加钢衬就能满足风荷载下的挠度要求，避免了钢衬与铝型材之间的电位腐蚀问题，也减少了型材整体的重量，降低运输与高空安装的作业难度。从安装边界尺寸来看，这套竖框的截面宽度适配常规10mm-19mm厚度的玻璃面板安装，玻璃卡槽的深度预留了足够的伸缩余量，能够抵消玻璃加工的尺寸公差以及温度变化带来的热胀冷缩量，避免玻璃受挤压出现自爆的问题；竖框的外侧预留了装饰盖板的卡接位，安装完成后可以卡装同色系的装饰盖板，完全隐藏内部的连接螺钉与胶条接缝，保证外立面的视觉整体性；竖框与建筑主体结构连接时，可通过常规的镀锌钢角码与主体预埋件或者膨胀螺栓固定，

　　连接腔的尺寸允许角码有±15mm的前后调节余量，能够消化主体结构施工的尺寸偏差，不需要额外做转接件调整，降低现场施工的容错成本。实际使用中，这套竖框的多腔结构还可以集成门禁走线、感应设备布线的功能，线缆可以从专门的走线腔敷设，不需要在型材表面额外开孔穿线，既保证了外观整洁，也能避免线缆外露带来的老化、破损风险；针对地弹门等需要频繁开关的应用场景，竖框的门轴安装位做了局部加厚设计，能够承受门体频繁开关带来的反复冲击荷载，长期使用不会出现型材变形、门体下垂的问题。在结构建模阶段，所有截面的尺寸公差都按照铝挤压型材的行业标准设定，挤压拔模斜度控制在合理范围，不会出现挤压生产时的壁厚不均、脱模困难的问题，截面的转角处都做了圆角过渡，避免应力集中导致的型材开裂，也能减少安装过程中尖锐边角划伤施工人员的风险。
