现代模块化多层公寓建筑立面结构设计

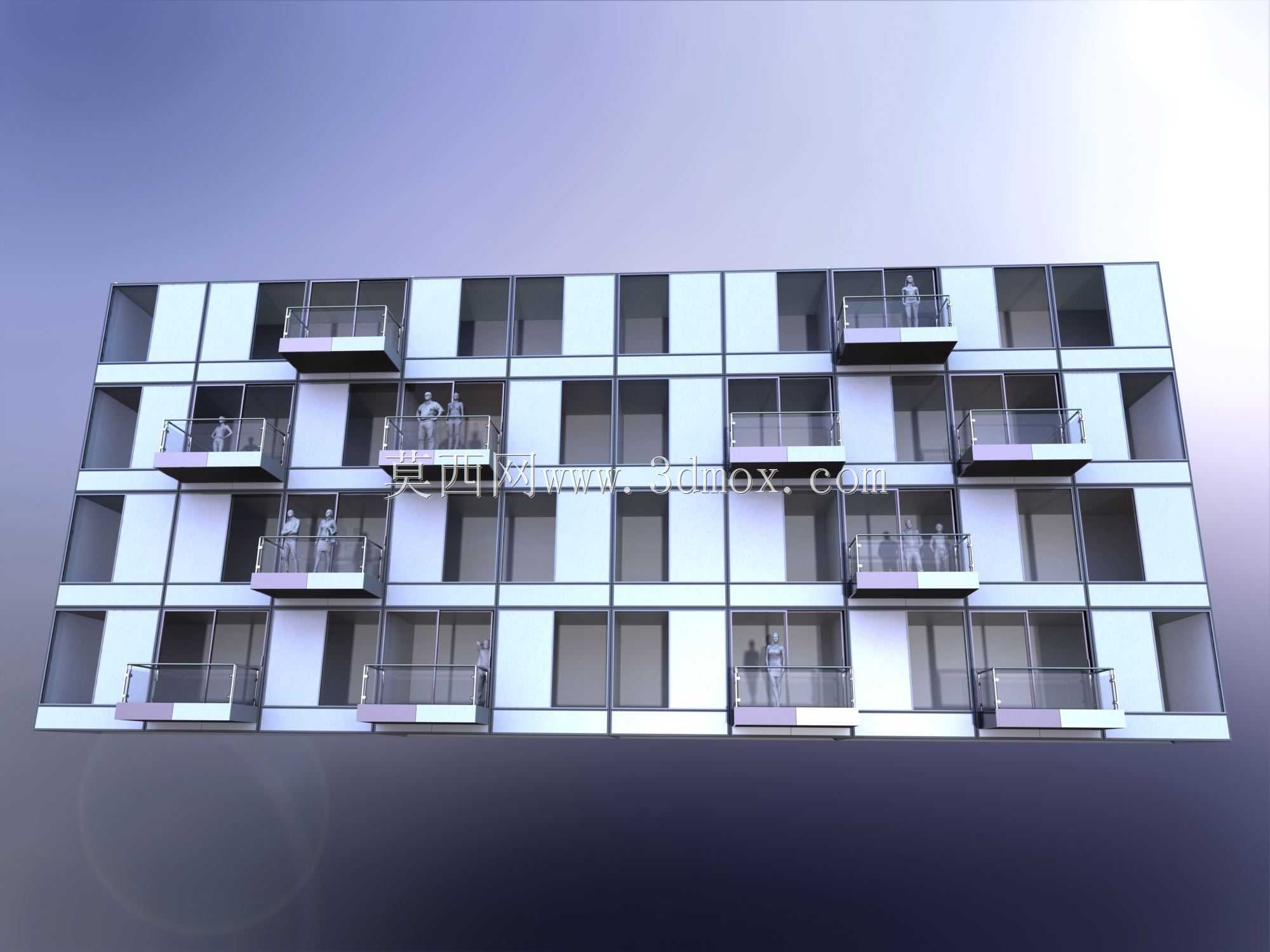

　　该建筑立面模型针对城市紧凑型住宅项目开发，适配城区存量用地更新、近郊刚需住宅组团的建设场景，可直接用于住宅项目方案汇报、外立面效果核验、预制构件拆分参考等实际工程环节。模型还原的是一栋五层单元式公寓的正立面结构，整体采用钢框架外挂预制围护板的装配化设计思路，区别于传统现浇住宅的厚重外立面，整体立面线条平直利落，通过白色实体围护板与透明玻璃门窗的交替排布，形成规整的网格视觉效果，同时兼顾采光需求与外立面维护的便捷性。从结构布局来看，每层设置六组独立居住单元，每个单元对应一处外挑阳台，阳台采用无凸柱的悬挑设计，外挑尺寸控制在1.2米，既满足住户日常晾晒、临时休憩的空间需求，又不会因外挑过大增加主体结构的荷载负担，

　　阳台护栏采用通长不锈钢扶手搭配钢化玻璃栏板，避免实体护栏对下层住户采光的遮挡，同时降低护栏自身重量，适配悬挑结构的承重边界。立面的门窗系统采用落地式推拉玻璃门设计，门洞高度与室内净高保持一致，消除传统住宅窗下墙带来的视觉阻隔，让室内空间获得更开阔的视野，玻璃面板选用中空Low-E材质的参数设定，可在建模阶段直接核验不同朝向的窗墙比，匹配不同气候区的节能设计要求。围护板材采用200mm厚预制夹心保温板，板块划分与框架网格完全对齐，安装时可直接通过预制连接件与主体钢框架固定，无需现场额外裁切，能有效缩短外立面施工周期，板材之间预留5mm的密封胶缝，既满足热胀冷缩的变形余量，又能保证外立面的平整观感。

　　模型在细节处理上还原了实际工程的安装逻辑：阳台悬挑板与主体框架的连接节点做了隐含处理，外立面看不到外露的连接件，保证视觉整体性；每层的水平装饰带与楼板标高齐平，可作为外立面检修的临时踩踏点，无需额外设置外置检修爬梯；立面侧边的实体山墙采用整板预制设计，预留了空调外机的安装凹槽与管线穿孔，避免后期空调外机随意挂载破坏外立面整体效果。从安装边界来看，该立面模型的总宽度为24米，总高度为16.8米，单块围护板的最大重量控制在120kg以内，可依靠普通施工电梯完成垂直运输，无需调用大型起重设备，适配老旧小区改造项目的狭窄施工场地条件。在实际项目应用中，该模型可直接导入BIM软件进行碰撞检查，核验外立面构件与主体结构、机电管线的位置冲突，

　　也可拆分出单个阳台、单块围护板的加工图纸，指导预制构件厂的生产下料，相比传统的二维立面图纸，三维模型能更直观地展现不同楼层、不同位置的立面效果差异，帮助设计团队提前发现立面比例失调、构件排布冲突等问题，减少后期施工阶段的设计变更。
