六角柄梅花批头式钻头结构设计

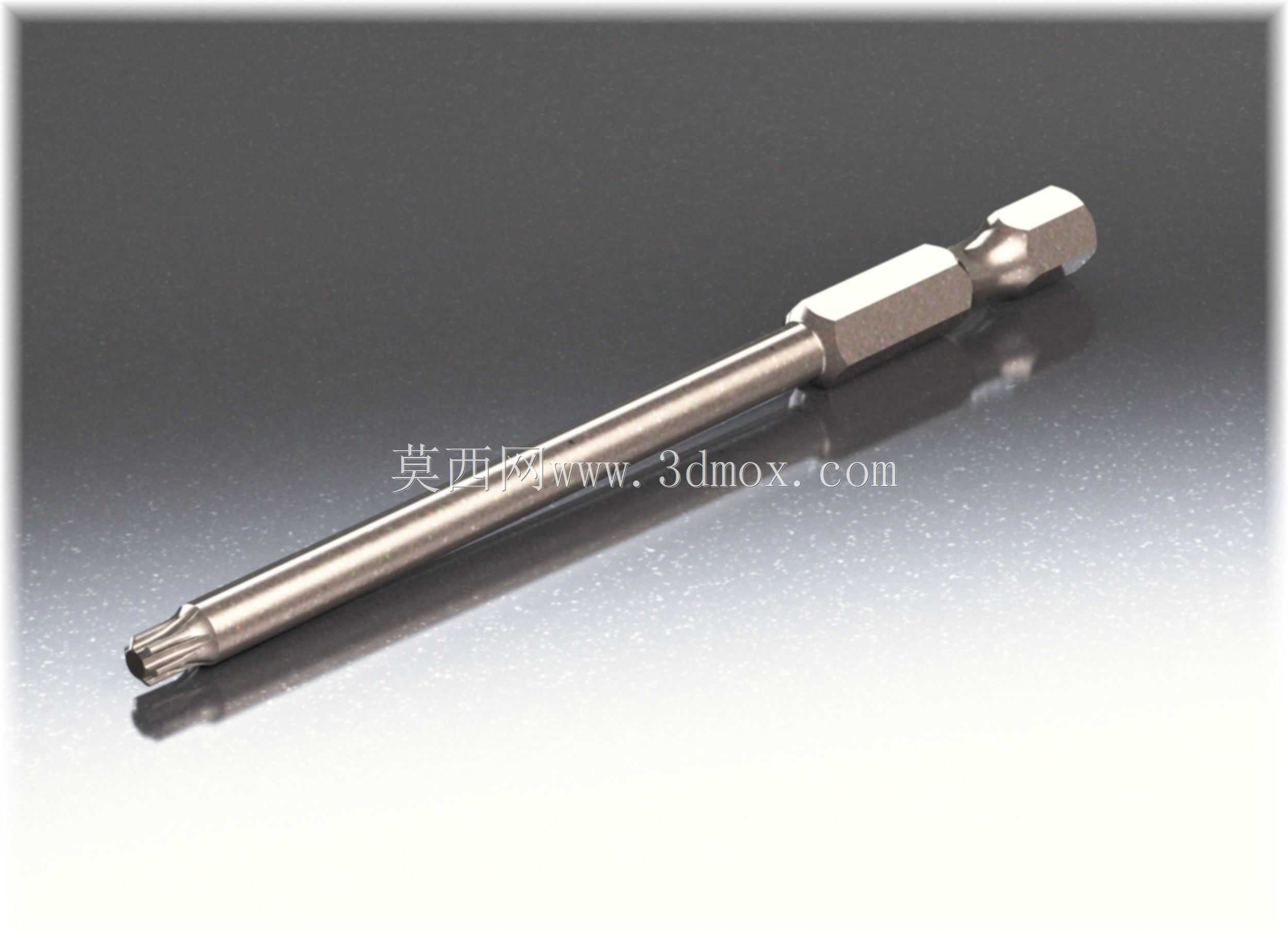

　　这款带六角快换柄的梅花头钻孔旋具一体工具，在装配与轻量钻孔作业场景中有着极高的适配性，日常产线装配、设备维保、五金加工工位都能见到这类工具的身影，它既可以完成小直径孔位的钻削加工，也能适配对应规格的梅花槽紧固件完成拧紧与拆卸作业，省去了频繁更换工具头的步骤，能有效压缩单工位作业的辅助时长。从结构设计逻辑来看，这款工具采用了标准1/4英寸六角快换柄作为安装接口，柄身做了定位环槽设计，装入带自锁结构的电动起子、充电钻夹头时，环槽会与夹头内的钢珠卡合，即便高速正反转也不会出现打滑、脱出的问题，安装时只需将柄部推入夹头到底即可锁定，拆卸时按下夹头解锁环就能直接拔出，完全适配市面绝大多数手持电动、气动旋具的快换接口，不需要额外搭配转换夹头。

　　工作端采用梅花槽型钻削头设计，头部的切削刃做了分屑槽处理，钻削薄金属板、塑料件、复合板材时，切屑会顺着分屑槽排出，不会出现切屑缠绕刀头导致的孔壁毛糙、刀头发热退火的问题，头部的梅花轮廓同时兼顾了旋具功能，对应规格的梅花槽螺丝可以直接用该工具完成拧紧，不需要在钻孔后更换批头，在薄板自攻螺丝装配场景下，能一次完成定位、钻孔、拧入的全流程，尤其适合家电装配、机柜组装这类批量重复作业的工位。杆身采用等直径直杆设计，整体做了淬硬处理，表面粗糙度控制在Ra0.8以下，既保证了杆身的抗扭强度，在高速旋转时也能保持较好的动平衡，不会出现明显的径向跳动，钻削出来的孔位同轴度能满足一般装配要求，不会出现孔位偏斜导致的紧固件安装错位问题。从安装边界来看，

　　六角柄的对边尺寸严格遵循通用快换接口标准，伸出夹头后的杆身长度适配常规深度的作业空间，在深度不超过杆长的沉孔、狭窄装配空间内都能正常作业，不会出现柄身与工件干涉的情况。设计过程中需要重点控制几个关键公差：六角柄的对边尺寸公差需要控制在h6级别，保证装入不同品牌夹头时都能顺畅插拔且无明显旷量；头部切削刃的同轴度相对于柄部轴线的跳动需要控制在0.05mm以内，避免钻削时出现孔径扩大、孔壁不圆的问题；头部梅花轮廓的尺寸需要与对应规格的紧固件槽型匹配，间隙控制在0.02-0.04mm之间，间隙过大会导致拧螺丝时出现滑牙，间隙过小则无法顺利卡入螺丝槽。另外杆身与六角柄的衔接处做了圆弧过渡处理，避免应力集中导致的高扭矩下柄部断裂问题，

　　在日常作业中即便遇到突然的扭矩冲击，应力也会顺着圆弧过渡面分散，不会在衔接位置出现断裂失效。这类工具的实际使用场景覆盖了从家装DIY到工业产线的多个领域，在电子电器装配线上，工人用它完成外壳自攻螺丝的钻孔与拧紧，不需要在电钻上频繁更换钻头和批头，单台产品的装配时间能缩短近三分之一；在设备维保场景中，维修人员携带一把充电钻搭配这款工具，就能完成设备护板的钻孔、紧固件拆装作业，减少随身携带的工具数量；在五金加工的小件钻孔工位，它的快换特性也能帮助操作工快速完成不同工序的切换，提升小批量加工的作业效率。设计建模时需要重点还原六角柄的环槽位置、头部切削刃的角度、分屑槽的尺寸，以及杆身的过渡圆弧，这些细节直接决定了模型用于实际生产加工时的成品可用性，不能只做外形的曲面还原，需要把各个配合面的公差、工艺结构都体现出来，才能让三维模型真正服务于后续的加工工艺编制、工装夹具设计环节。
