玻璃样品存储运输展示用彭菲尔德框架

　　在玻璃深加工、建材样品展示以及玻璃制品短途转运的场景中，这类彭菲尔德框架是一线作业环节里实用性极强的承载器具，区别于通用平板货架的平铺存放逻辑，它采用立式分隔排布的结构逻辑，从根源上规避了玻璃样品叠放摩擦产生的表面划伤、取放时边角磕碰碎裂的常见问题。很多玻璃加工企业的样品间、发货暂存区之前都遇到过类似问题：小块玻璃样品平铺堆叠，找样时需要反复翻挪，不仅效率低，翻挪过程中玻璃表面的镀膜、丝印层很容易被相邻玻璃的硬质颗粒磨花，遇到边角有崩缺的样品还容易划伤操作人员，而立式排布的框架结构让每一片玻璃都有独立的放置槽位，取放时单块抽拉即可，不需要挪动其他样品，作业效率能提升不少。

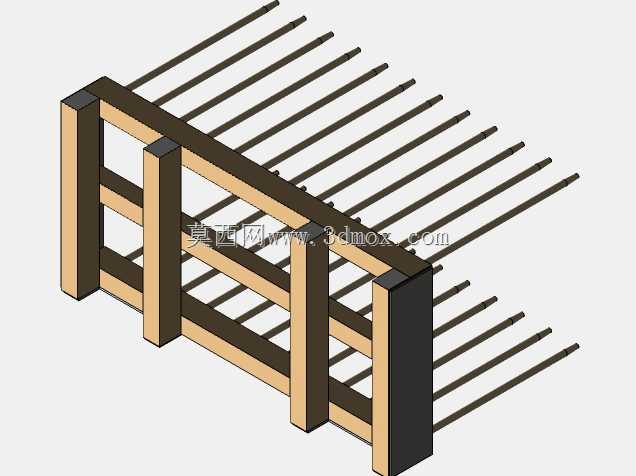

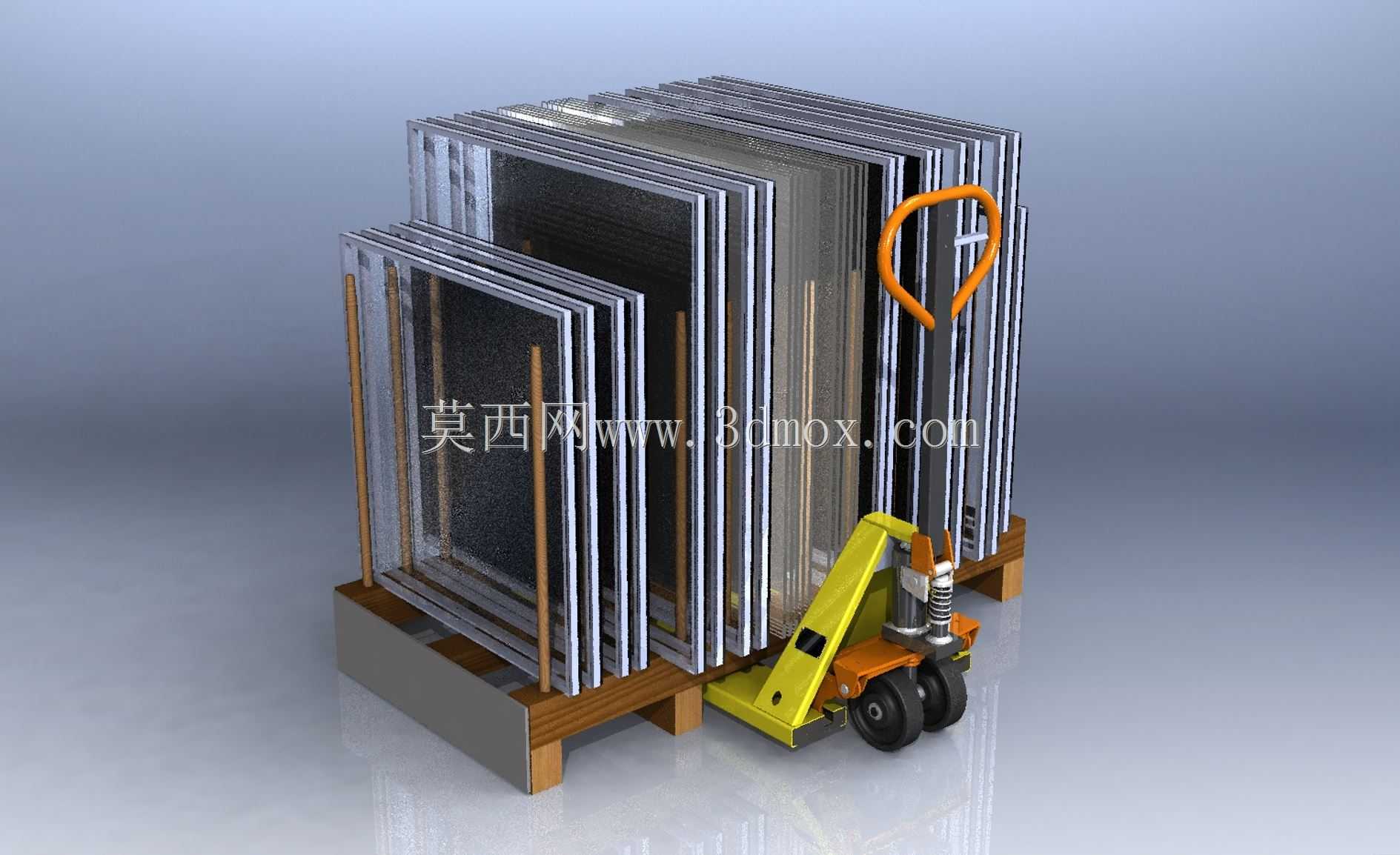

　　从结构设计的角度看，这款框架底部采用木托盘基座作为承载主体，基座的尺寸完全适配标准手动液压叉车、电动堆高车的叉齿进入间距，不需要额外搭配专用托盘就能直接完成厂内转运、装车固定的操作，基座底部预留的100mm离地间隙，既可以避免地面潮气直接接触玻璃底部造成的密封胶边发霉问题，也能适配绝大多数厂区的环氧地坪、水泥硬化地面的通过性要求，不会因为地面微小凸起出现卡滞。框架的竖向支撑采用金属方管做骨架，方管表面做了钝化防锈处理，避免长期使用过程中锈渍滴落污染玻璃表面，每两个相邻的竖向支撑之间预留了均匀的槽位间隙，间隙宽度适配1x1m规格以内的不同厚度玻璃样品放置，槽位内侧加装了硬质木质隔条，隔条的硬度远低于玻璃，就算玻璃在放置过程中出现轻微滑动碰撞，也不会造成玻璃崩边，同时木质隔条属于易损件，磨损后可以直接拆卸更换，不需要整体更换框架主体，能有效降低长期使用的维护成本。

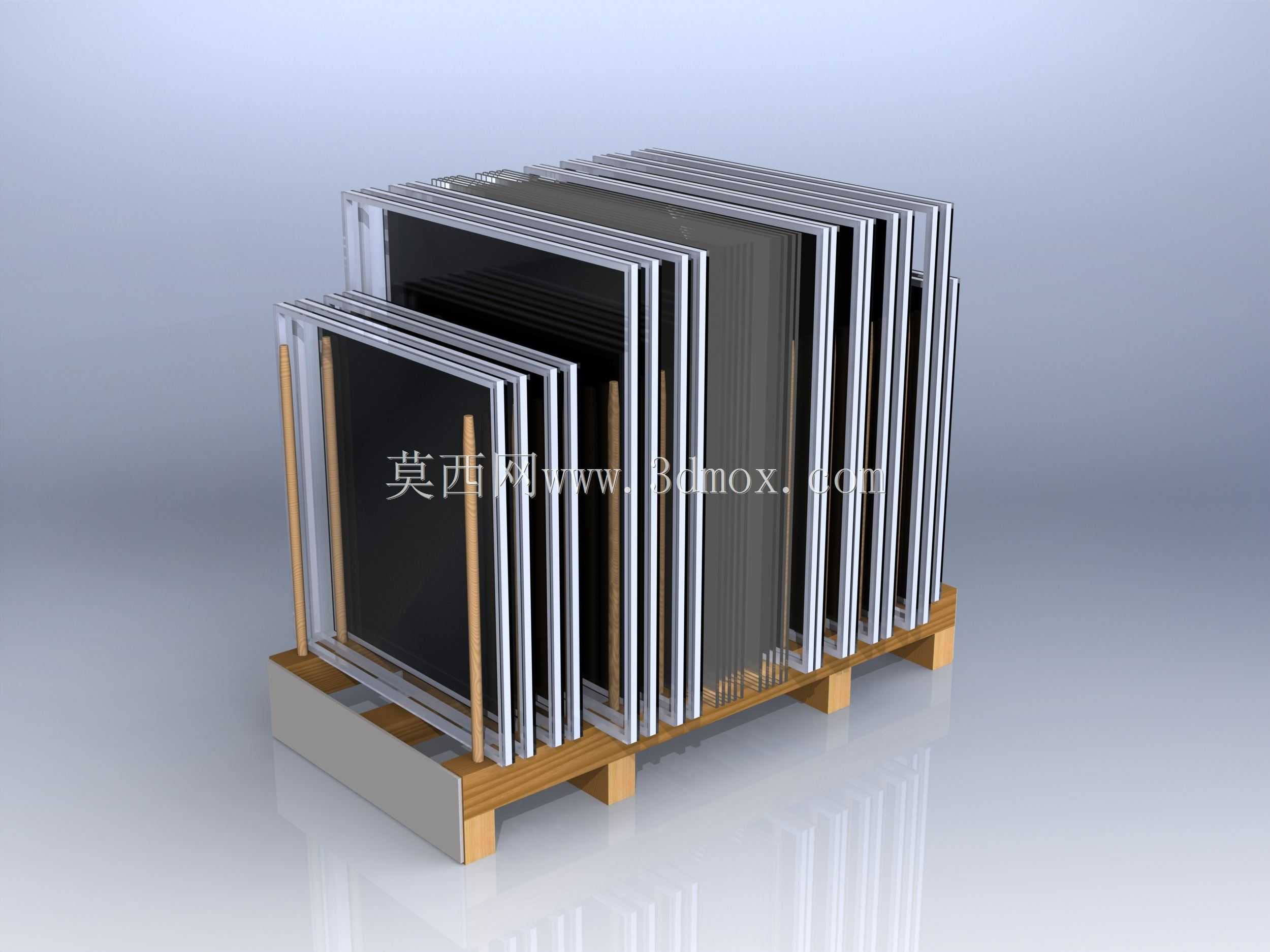

　　框架的上部做了分层限位结构，不同高度的金属挡杆可以根据放置玻璃的高度灵活调整固定位置，避免转运过程中玻璃出现倾斜滑落的情况，挡杆的端部做了圆弧包边处理，不会在取放玻璃时刮花玻璃边缘的磨边处理层。在展示场景使用时，立式排布的结构可以让每一片玻璃样品的展示面完全朝向观察者，不需要额外调整角度就能直观看到玻璃的颜色、透光度、表面纹理效果，比传统的斜靠式展示架的空间利用率高出40%以上，同样的占地面积下可以放置更多不同品类的玻璃样品。

　　设计过程中重点校核了框架的整体承重分布，底部托盘的横梁排布做了加密处理，就算满载1x1m规格的钢化玻璃样品，整体承重也能控制在基座的许用载荷范围内，不会出现托盘变形、框架倾斜的问题。框架的整体宽度控制在标准货运车厢的内部宽度以内，厂外运输时可以直接将框架整体推入车厢，用绑带穿过框架预留的固定挂点就能完成固定，不需要额外做加固处理，能大幅减少装车固定的时间。另外框架的金属骨架之间采用螺栓连接的装配式结构，出厂时可以拆成扁平件包装运输，到使用现场后只需要用普通扳手就能完成组装，不需要焊接作业，就算是没有安装经验的仓库作业人员也能在半小时内完成单台框架的组装，大幅降低了运输成本和现场安装的门槛。在实际使用中，这类框架不仅可以用来放置玻璃样品，调整槽位间隙后也可以用来放置亚克力板、薄金属板材、人造石板材等易划伤的平板类样品，适配性很强。
