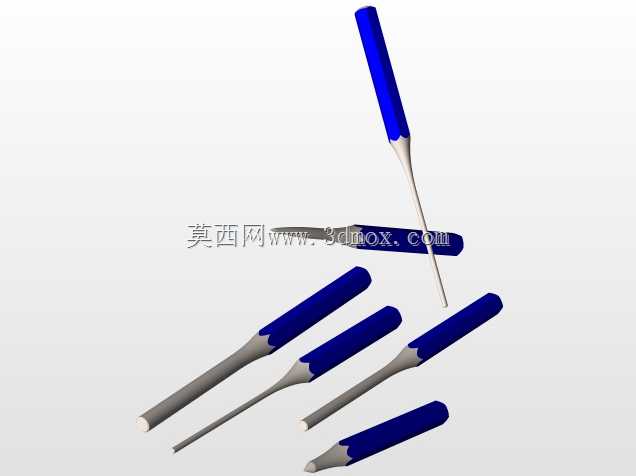

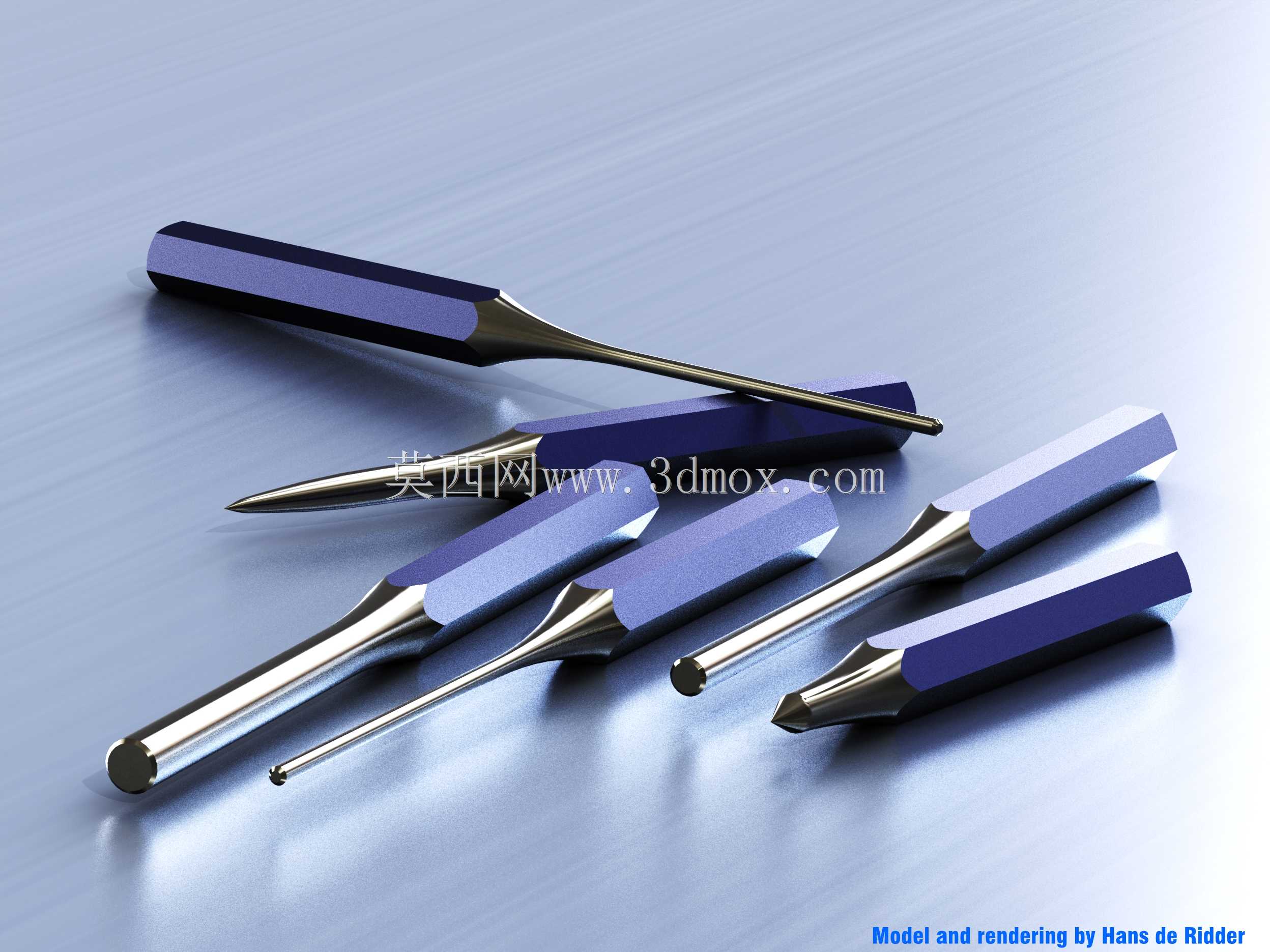

工业级精密冲子组套装三维结构设计

　　这套冲具组的三维建模，是基于一线钳工装配、机加工划线定位的实际作业需求完成的，整套工具覆盖了从工件定位标记、薄材冲孔、销钉拆卸到小余量錾切的全场景作业需求，在五金加工、设备装配、模具维修、钣金制作的现场作业中属于高频使用的基础工装。从实际使用场景来看，不同头型的冲子对应完全不同的作业工况：尖头冲主要用于钻孔前的中心定位，在钻床钻孔作业前，通过敲击尖头冲在工件表面形成深度0.2-0.5mm的定位凹坑，避免钻头下钻时出现滑移跑偏，保证钻孔位置精度；平口冲头用于冲出小尺寸圆孔或者在薄金属板、皮革、塑胶片材上完成冲孔作业，冲头端面的平面度控制在0.02mm以内，冲孔时不会出现毛边翻边的问题；锥形冲头用于销钉装配时的对位引导，当两个连接件的销孔存在微小错位时，可通过锥形冲头的锥面导向将孔位对齐，方便销钉顺利压入；扁头錾冲则用于小范围的金属錾削、锈蚀螺栓拆卸、焊点剔除作业，刃口角度经过优化，敲击时不会出现崩刃问题。

　　在结构设计层面，整套冲子的手柄部分统一采用六方截面设计，这个设计并非单纯为了外观规整，而是从实际使用出发：六方截面可以防止冲子在工作台面放置时出现滚动掉落，同时在需要借助扳手辅助施力的时候，六方面可以和开口扳手完美贴合，传递更大的扭矩，应对过盈销钉的拆卸需求。手柄和冲头工作段的过渡位置采用大圆弧平滑过渡，避免应力集中，因为冲子在承受敲击载荷时，截面突变位置很容易出现断裂失效，圆弧过渡可以将敲击产生的冲击应力均匀分散，提升工具的整体使用寿命。冲头的工作段采用渐变直径设计，从靠近手柄位置的粗直径逐步过渡到工作端的细直径，粗段保证整体刚性，细段保证作业精度，避免冲头在敲击时出现弯曲变形。

　　从尺寸边界来看，整套冲子的长度控制在100-150mm区间，适配成人手掌的握持尺度，握持时手柄露出手掌的长度在20mm左右，既方便敲击时找准锤击位置，也能避免手锤误伤到握持的手部。冲头工作端的直径覆盖1mm到8mm的常用规格，能够适配M1到M8规格的销钉装配、对应直径的钻孔定位需求，完全覆盖日常维修、装配作业的常用尺寸区间，不需要额外配备特殊规格的冲具。手柄部分的六方对边尺寸统一为10mm，所有同系列冲子都可以适配通用的冲子手柄套，当需要加长力臂或者在狭窄空间作业时，可以加装辅助手柄延伸操作距离。

　　建模过程中，对冲头的头部硬度匹配也做了结构层面的考量，工作端的长度预留了足够的淬火处理区域，从工作端面往手柄方向延伸25mm的区域为热处理硬化区，硬度可以达到HRC55-60，保证冲头的耐磨性和抗冲击性，而手柄部分则保留较低的硬度，避免整体淬火导致的手柄脆裂问题，敲击时手柄可以吸收部分冲击震动，降低操作人员的手部震感。不同头型的冲子在头部做了细微的尺寸区分，比如定位冲的尖头角度统一为60度，这个角度是经过现场反复验证的最优角度，角度过尖会导致尖头容易折断，角度过钝则定位凹坑过浅，无法起到防钻头滑移的作用；锥形冲的锥度采用1:50的标准锥度，和标准圆柱销的导入锥度完全匹配，装配销钉时不会卡滞；平口冲的端面和冲身轴线保持严格的垂直，垂直度公差控制在0.01mm以内，冲孔时可以保证冲切面和工件表面垂直，不会出现斜孔、毛边的问题。

　　在实际装配和维修场景中，这套冲子还可以用于很多细节作业：比如拆卸过盈配合的小轴承时，可以用平口冲顶住轴承内圈均匀敲击将轴承顶出；在钣金划线作业时，用尖头冲在划线交点位置打出标记，避免划线被擦除后找不到定位点；在电器装配作业中，可以用细直径冲子冲出接线端子的定位孔；在模具维修场景中，可以用扁冲剔除模具分型面的残留溢料，不会刮伤模具型腔表面。整套模型的结构完全还原了实物的工艺细节，包括手柄部分的防滑纹理设计、冲头表面的粗糙度处理、不同直径冲子的比例协调，建模时所有的圆角、倒角、过渡曲面都按照实际加工工艺设置，没有出现工艺无法实现的尖锐棱角或者不合理壁厚，不管是用于工具类产品的结构设计参考，还是用于装配场景的三维作业模拟，都能完全匹配实际工程需求。
