混凝土板顶部挤压铝钩固定支架结构

　　在屋面光伏铺设、工业管线架空、屋面附属构件安装的现场作业场景里，混凝土预制板顶面的构件固定一直是结构设计里的细节难点——传统膨胀螺栓固定需要在混凝土板上钻孔，不仅会破坏预制板的内部应力结构，后期拆除后留下的孔洞还会成为屋面渗漏的隐患，而这套挤压铝钩固定支架，就是针对无穿孔混凝土顶面固定需求开发的夹持类构件。从实际使用逻辑来看，这套支架不需要对混凝土基材做任何破坏性加工，完全依靠构件自身的夹持力与接触面摩擦力实现上部载荷的传递，适配厚度在80mm到150mm之间的常规预制混凝土屋面板、设备基础混凝土块的顶面固定场景，不管是光伏导轨的侧向固定、屋面检修马道的支腿连接，还是小型设备基座的快速定位，都能通过这套构件实现免钻孔安装。

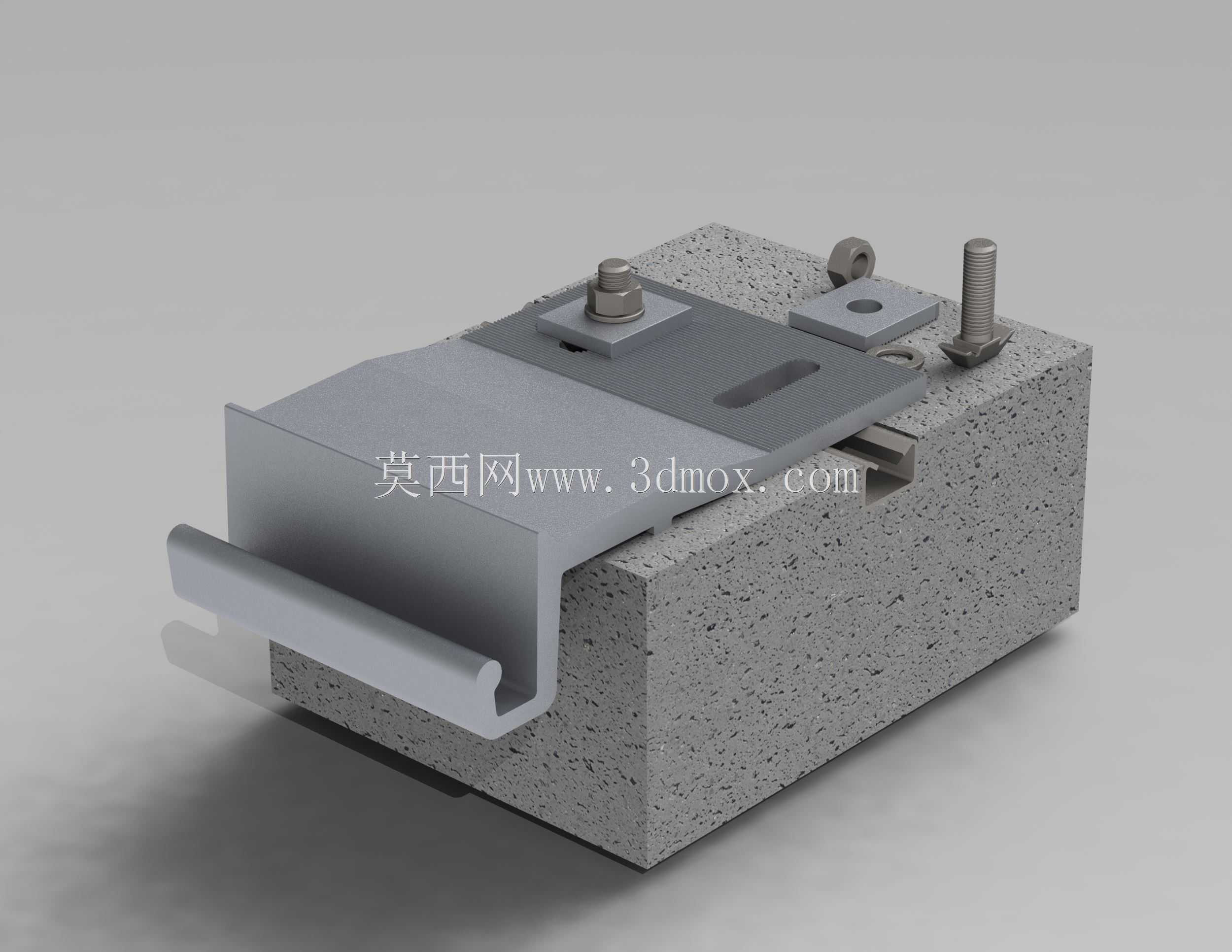

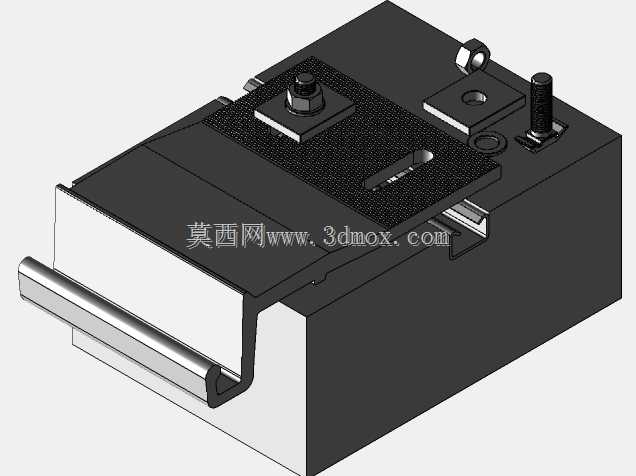

　　从结构设计的细节来看，支架的主体承载件采用挤压铝型材一体弯折成型，弯折处做了R3的圆角过渡，避免冷弯折造成的型材应力集中，型材截面的壁厚控制在3mm，既保证夹持状态下的结构刚度，又控制了构件自身重量，单人即可完成现场安装作业。夹持侧的钩边向内做了15度的倾角，安装时钩边能紧密贴合混凝土板的侧立面，钩边内侧压有深度0.5mm的网格状防滑纹，当上部锁紧螺栓施加预紧力时，防滑纹能嵌入混凝土表面的微小孔隙，大幅提升接触面的摩擦系数，避免支架受水平载荷时出现滑移。上部的锁紧组件包含一块镀锌钢压板、一个M8的外六角锁紧螺栓以及配套的防松垫圈，压板上开有长圆形的调节孔，允许支架在安装时沿混凝土板边缘有±10mm的位置调节量，抵消现场混凝土板的尺寸公差带来的安装偏差，压板的底面同样压有防滑纹，和铝型材主体的顶面配合，锁紧后能形成上下双向的摩擦力约束。

　　考虑到户外使用的耐候需求，铝型材主体做了本色阳极氧化处理，表面氧化膜厚度不小于10μm，能抵御常规大气环境下的腐蚀，锁紧螺栓、压板等钢质构件全部采用电镀锌处理，锌层厚度不小于8μm，不同金属接触的位置垫有0.2mm厚的EPDM绝缘垫片，避免铝和钢直接接触产生电化学腐蚀，延长构件的户外使用寿命。安装边界方面，支架安装完成后，高出混凝土板面的高度为42mm，沿混凝土板边缘的探出长度为28mm，不会占用过多的板面安装空间，上部预留的安装孔位可以适配市面上主流的40系列、45系列光伏铝导轨的连接，也可以通过转接件连接小型管线支架、设备固定脚等构件。

　　在结构受力的设计校核上，这套支架的单组额定垂直载荷为1.2kN，额定水平抗滑移载荷为0.8kN，完全能满足常规屋面附属构件的载荷要求，设计时特意将锁紧螺栓的施力点设置在靠近夹持钩的一侧，让螺栓预紧力产生的力矩能让夹持钩更紧密地压在混凝土板侧立面，载荷越大夹持越紧，避免受力后出现松脱。和传统的穿孔固定方式相比，这套支架的安装效率能提升60%以上，不需要电锤、吹尘器等钻孔配套工具，只需要一把扭矩扳手将螺栓锁紧到规定的25N·m扭矩即可完成安装，后期调整或者拆除时只需要松开螺栓就能移除支架，不会在混凝土板上留下任何痕迹，也不会破坏屋面的防水层结构，尤其适合对屋面防水要求高的工业厂房、仓储建筑的屋面改造项目使用。
