农用马厩谷仓扩建钢结构棚架设计

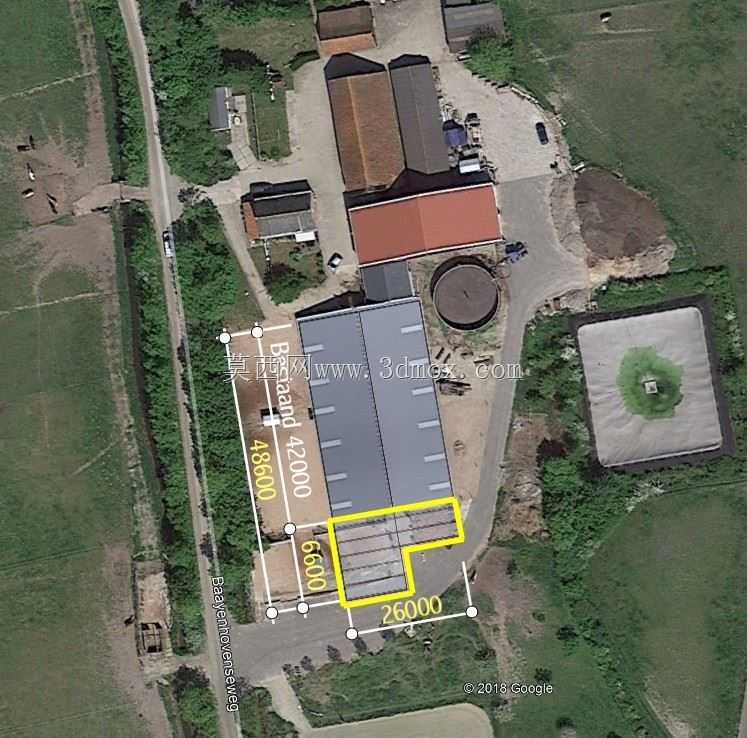

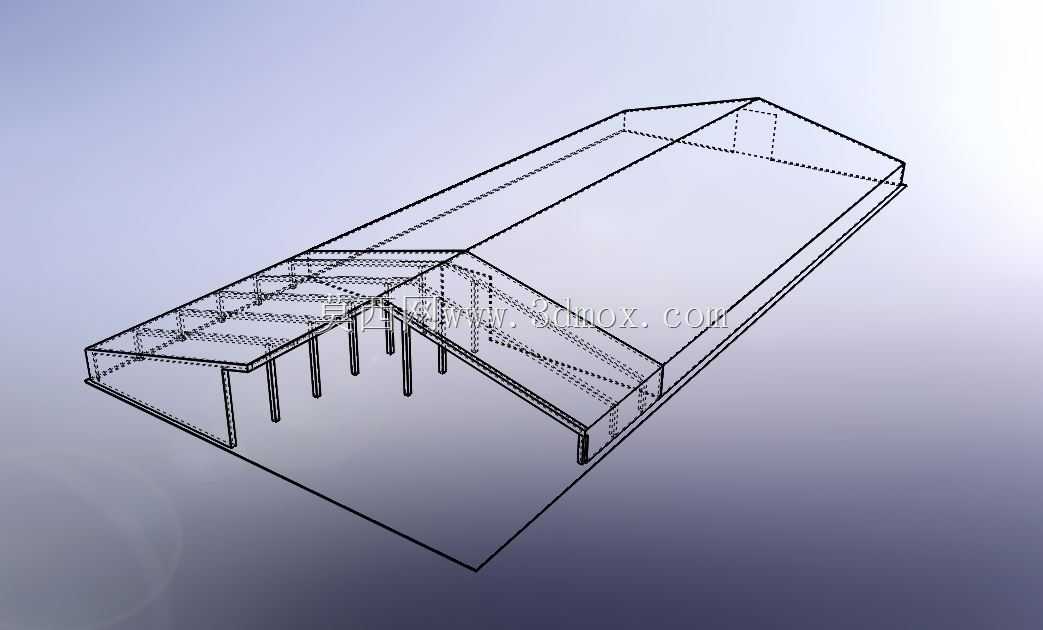

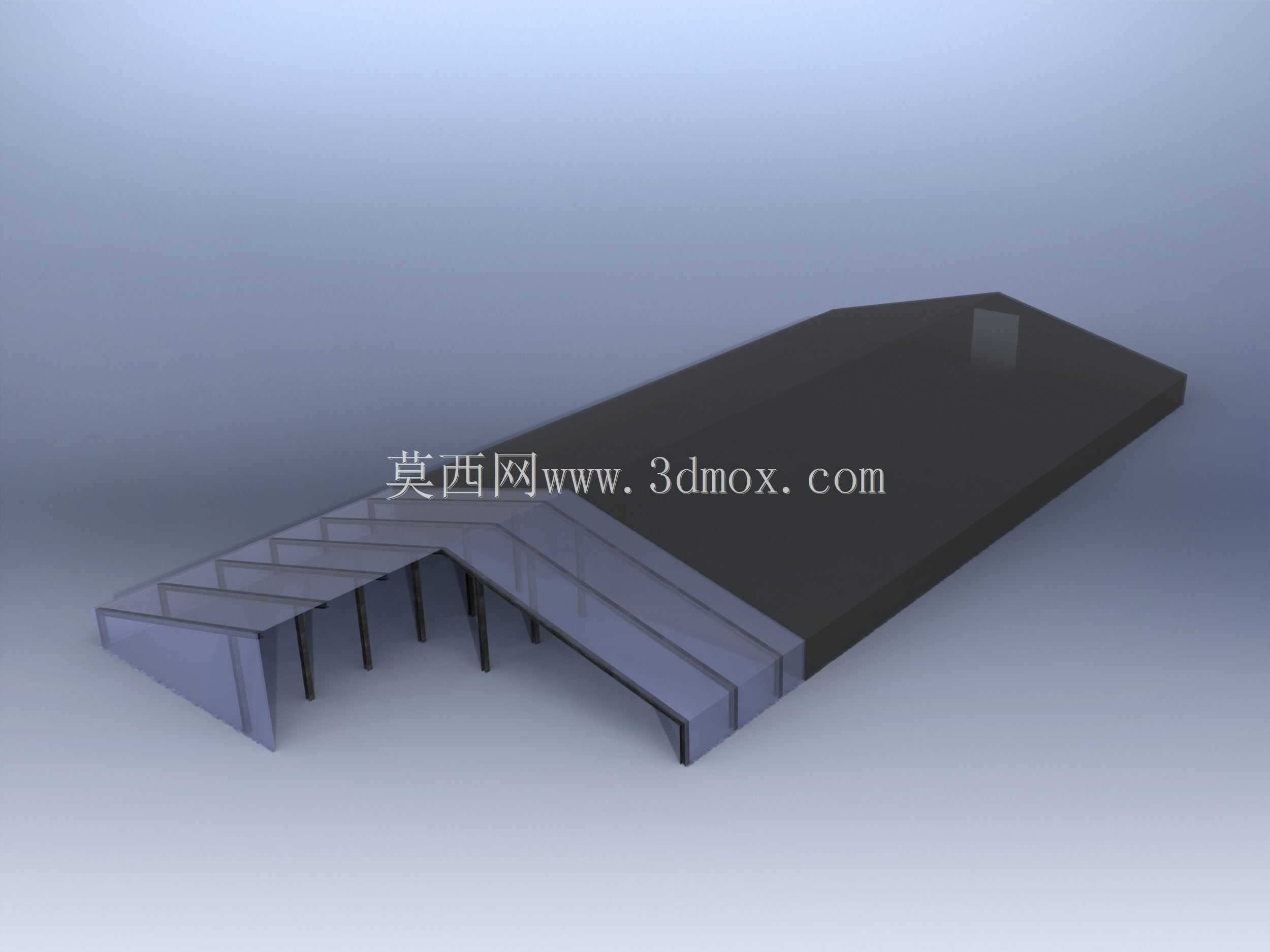

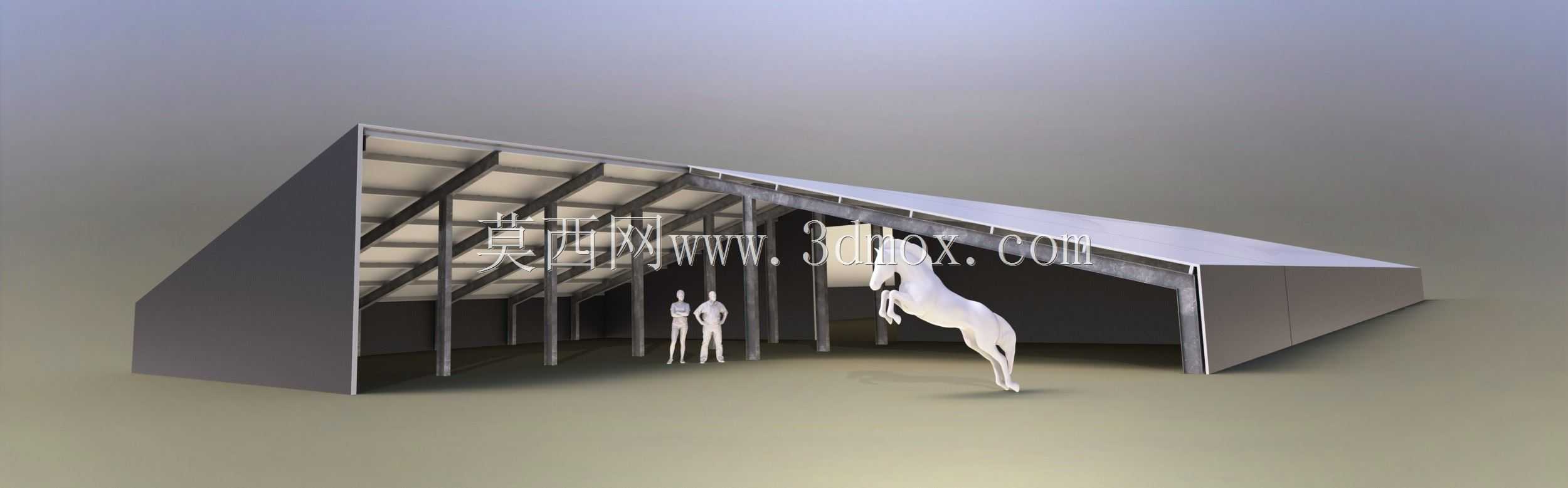

　　这套农用棚架结构的设计，最初的需求来自养殖场景的实际扩建诉求，针对马术训练配套的马厩区域做功能延伸，解决原有圈舍容量不足、马匹临时遮护、草料中转堆放的复合使用需求。从结构选型来看，采用单坡斜顶的钢结构形式，首先考虑的是现场施工的便捷性，原有谷仓的侧墙可以直接作为棚架的高位支撑边，不需要额外搭建高位承重立柱，既减少了现场土建的工作量，也能让扩建部分和原有建筑形成无缝衔接，避免接缝处的漏雨、结构错位问题。

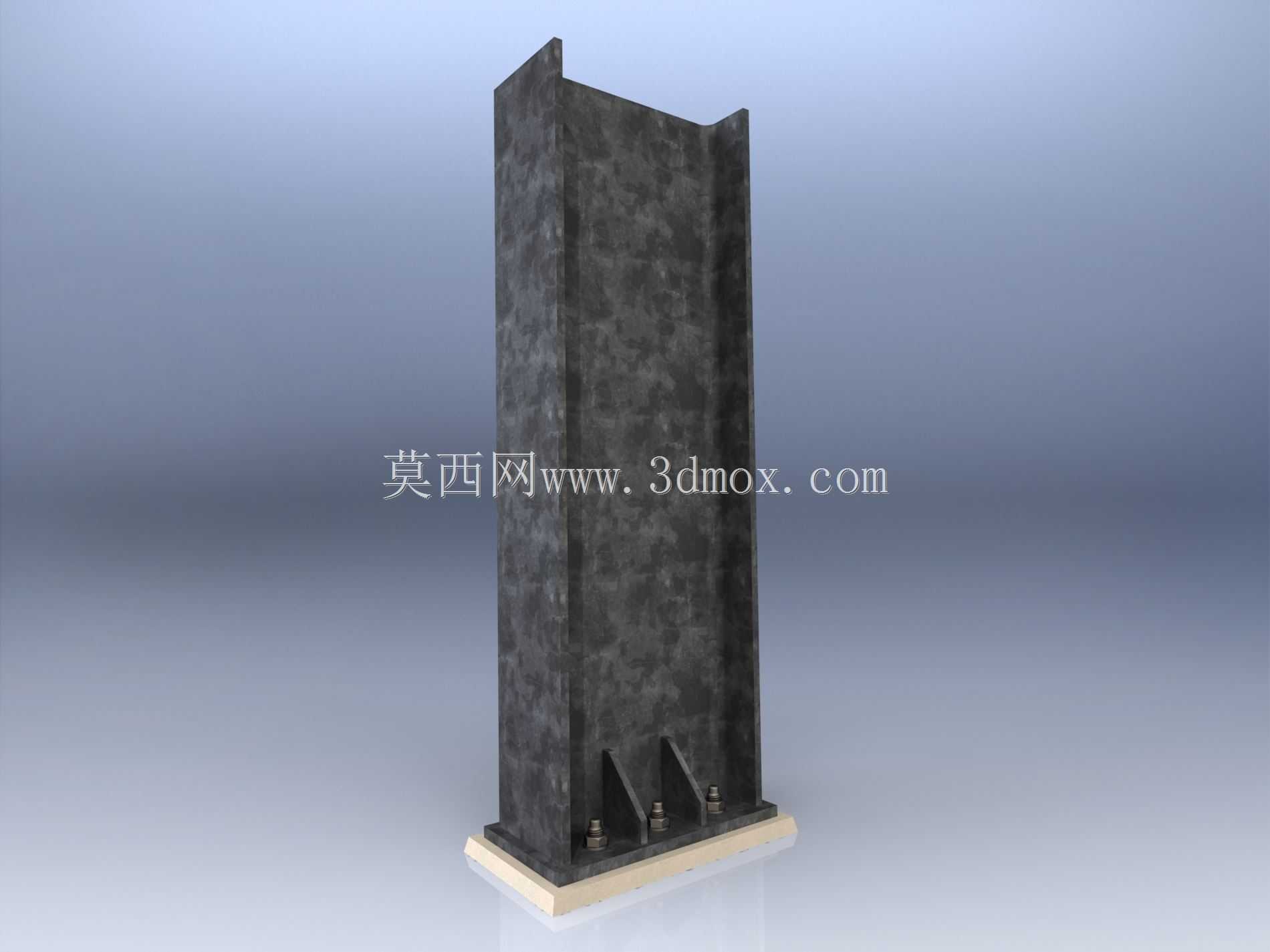

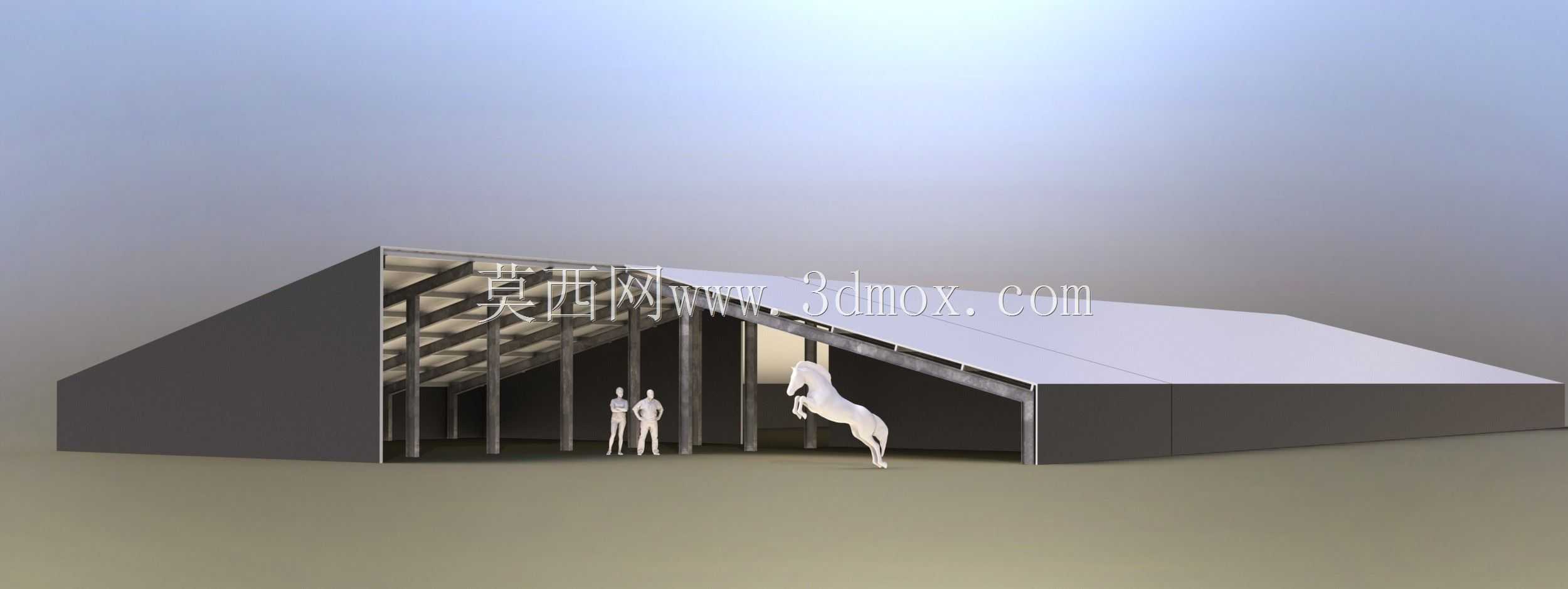

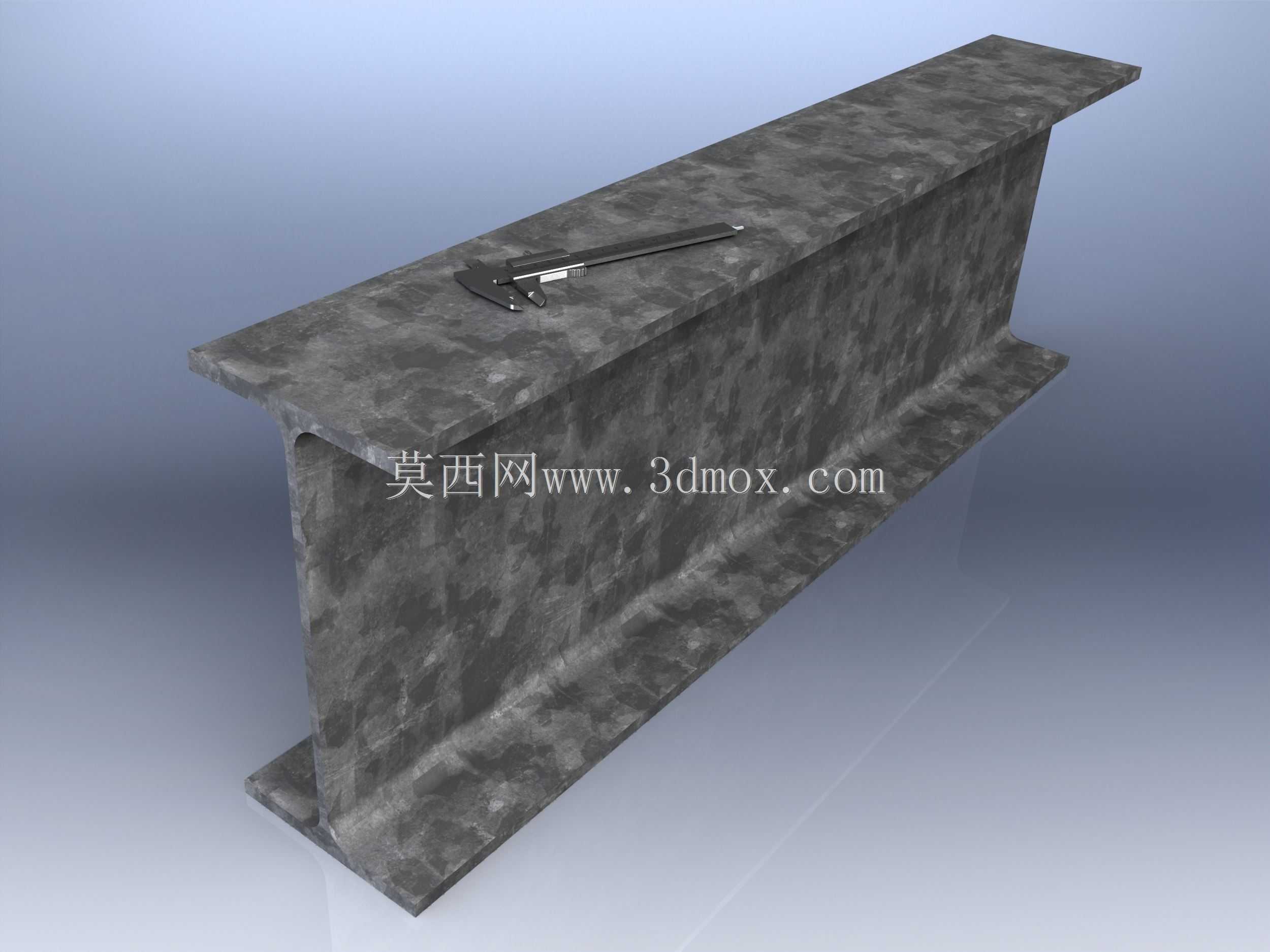

　　从功能分区来看，棚架内部没有做多余的实体隔断，完全开敞的内部空间可以灵活适配不同使用场景：日常可以作为马匹的临时遛放、梳洗区域，遇到恶劣天气时也能临时安置马匹，避免长时间暴露在暴晒或降雨环境中；靠近原有谷仓的一侧预留了1.2米宽的物料通道，方便草料、垫料、马具的转运，不需要绕路就能直接从原有谷仓的储物区搬运物资，减少日常运维的动线长度。立柱的排布完全避开了日常通行和马匹活动的核心区域，所有立柱都沿棚架的外侧边缘和坡顶承重节点布置，立柱间距设置为3.6米，这个间距既可以保证H型钢立柱的承重冗余，也能让大型农用机械比如小型铲车、草料运输车顺利进出，不会因为立柱间距过窄影响设备通行。

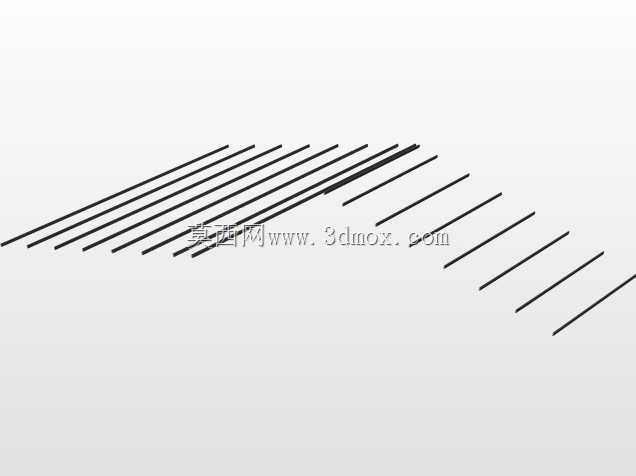

　　设计过程中首先确定的是坡顶的倾斜角度，结合当地常年的降雨和积雪荷载，坡顶坡度设置为18度，这个角度可以让屋面雨水快速顺着单坡流向外侧的排水檐沟，不会在屋面积水，冬季积雪也能在气温回升后自然滑落，不需要额外人工清理屋面，降低后期维护成本。屋面采用压型彩钢板作为覆盖材料，檩条采用C型冷弯型钢，每根檩条的间距设置为0.8米，完全匹配常规彩钢板的安装模数，不需要现场裁切板材，减少材料损耗。所有钢结构的连接节点都采用螺栓铰接的形式，没有采用现场焊接的节点，一方面是农用场地的现场焊接作业防火要求高，螺栓连接不需要动火作业，施工安全性更高；另一方面如果后期需要调整棚架尺寸或者搬迁，所有构件都可以拆解重复利用，不会因为焊接切割造成构件损坏。

　　从安装边界来看，棚架的低位侧檐口高度设置为2.8米，高位侧和原有谷仓衔接的位置檐口高度为4.2米，这个高度既可以保证成年人在棚内任意位置行走不会碰头，也能满足马匹站立、抬蹄的高度需求，不会因为檐口过低让马匹产生压抑感，同时低位侧的高度也能避免外部雨水飞溅进入棚内，檐口外挑0.6米，配合檐沟的排水设计，可以让雨水直接排到棚外的排水沟，不会侵蚀棚架的立柱基础。立柱的基础采用独立混凝土浇筑，每个基础的尺寸为0.6米见方，埋深0.8米，完全适配普通农用场地的地质条件，不需要做特殊的桩基础，普通的施工队伍就能完成基础浇筑作业，降低施工门槛。

　　在结构受力校核上，整个棚架的恒载按照屋面彩钢板加檩条的自重0.3kN/㎡计算，活载按照农用建筑常见的0.5kN/㎡取值，同时考虑了当地基本风压的影响，在棚架的两个端部分别设置了横向斜撑，避免大风天气下棚架出现侧向晃动，所有立柱和基础的连接采用预埋地脚螺栓，螺栓规格为M16，每个立柱配置4根地脚螺栓，保证立柱和基础的连接强度。棚架的两个端面没有做封闭墙体，完全开敞的设计可以保证棚内的空气流通，夏季不会因为密闭出现闷热的情况，也能减少异味积聚，适合马匹活动的环境需求；如果后期需要做封闭，只需要在立柱之间加装彩钢墙板或者卷帘，不需要改动原有主体结构，预留了足够的改造空间。

　　细节设计上，所有钢结构构件的棱角都做了圆角打磨处理，避免马匹活动时磕碰受伤，立柱的外侧在1.5米高度以下包裹了橡胶防护层，防止马匹踢踹造成构件变形或者马匹受伤。屋面的彩钢板采用暗扣式安装，没有外露的自攻螺丝，避免螺丝生锈造成屋面漏水，也不会因为螺丝突出划伤人员或者马匹。棚内的地面做了5%的坡度坡向外侧的排水沟，日常清洗地面的污水、马匹的尿液可以快速顺着坡度排出棚外，不会在棚内积留，方便日常清洁打理。
