多叶片涵道式小型风力发电装置结构设计

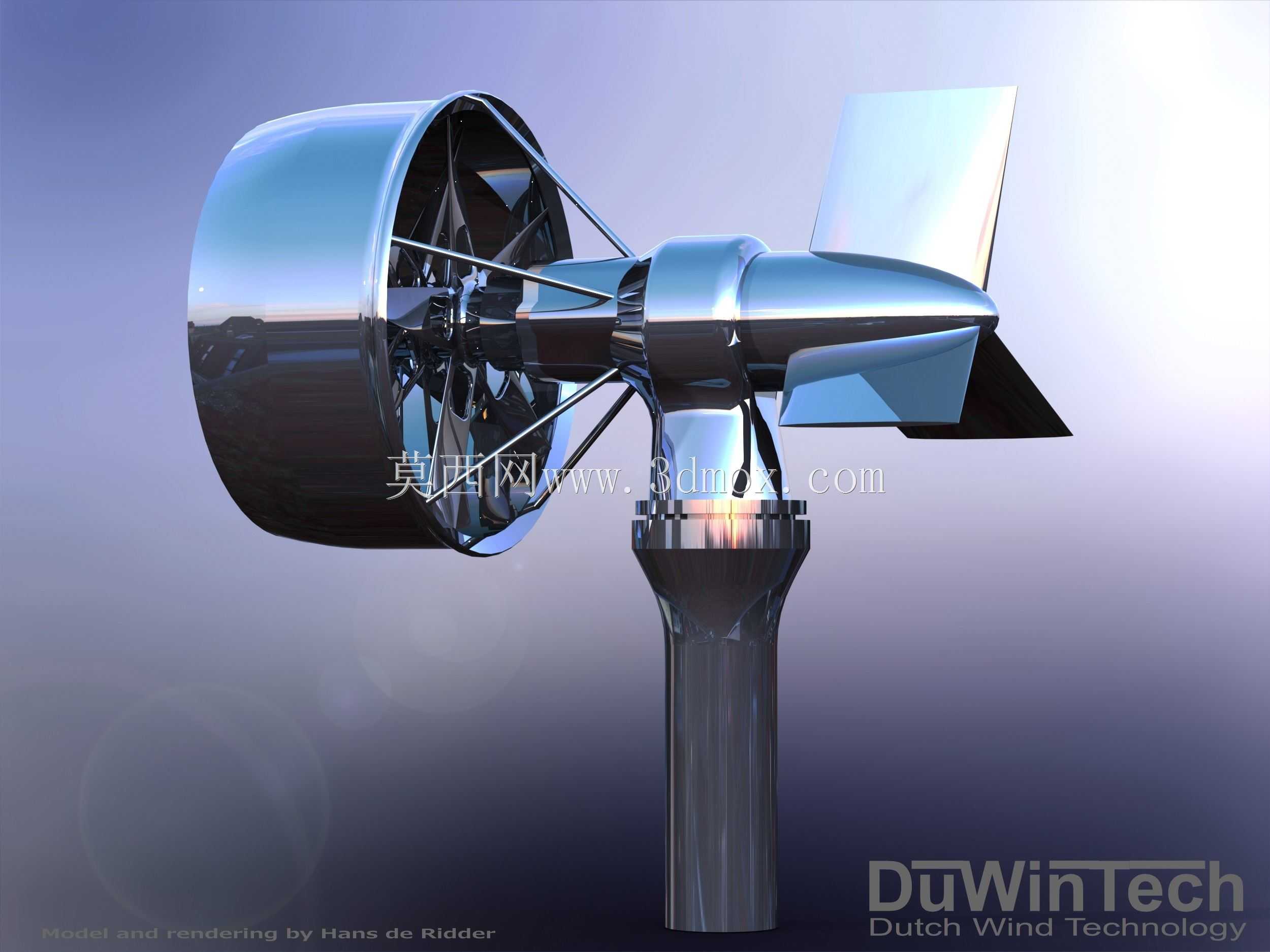

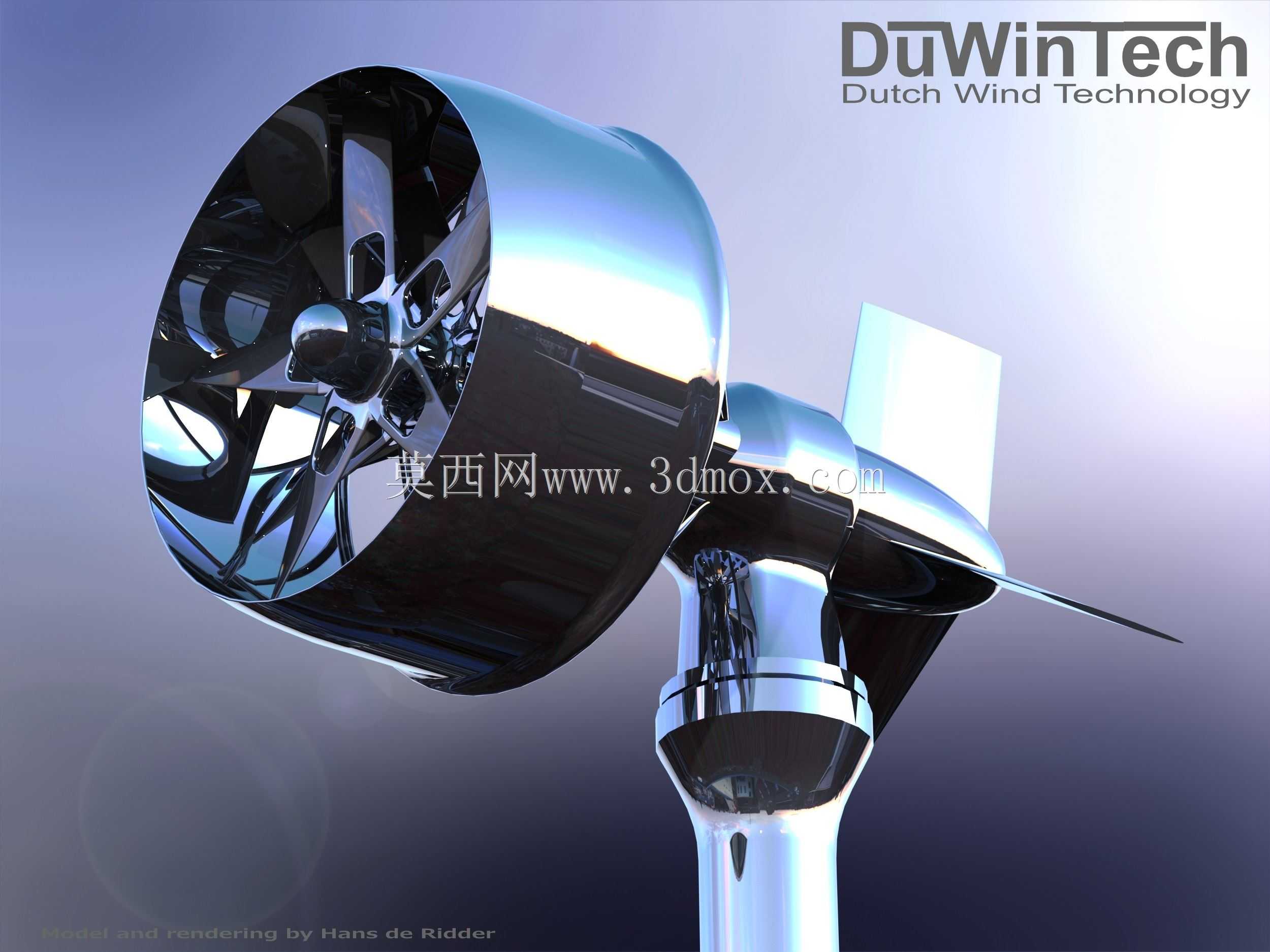

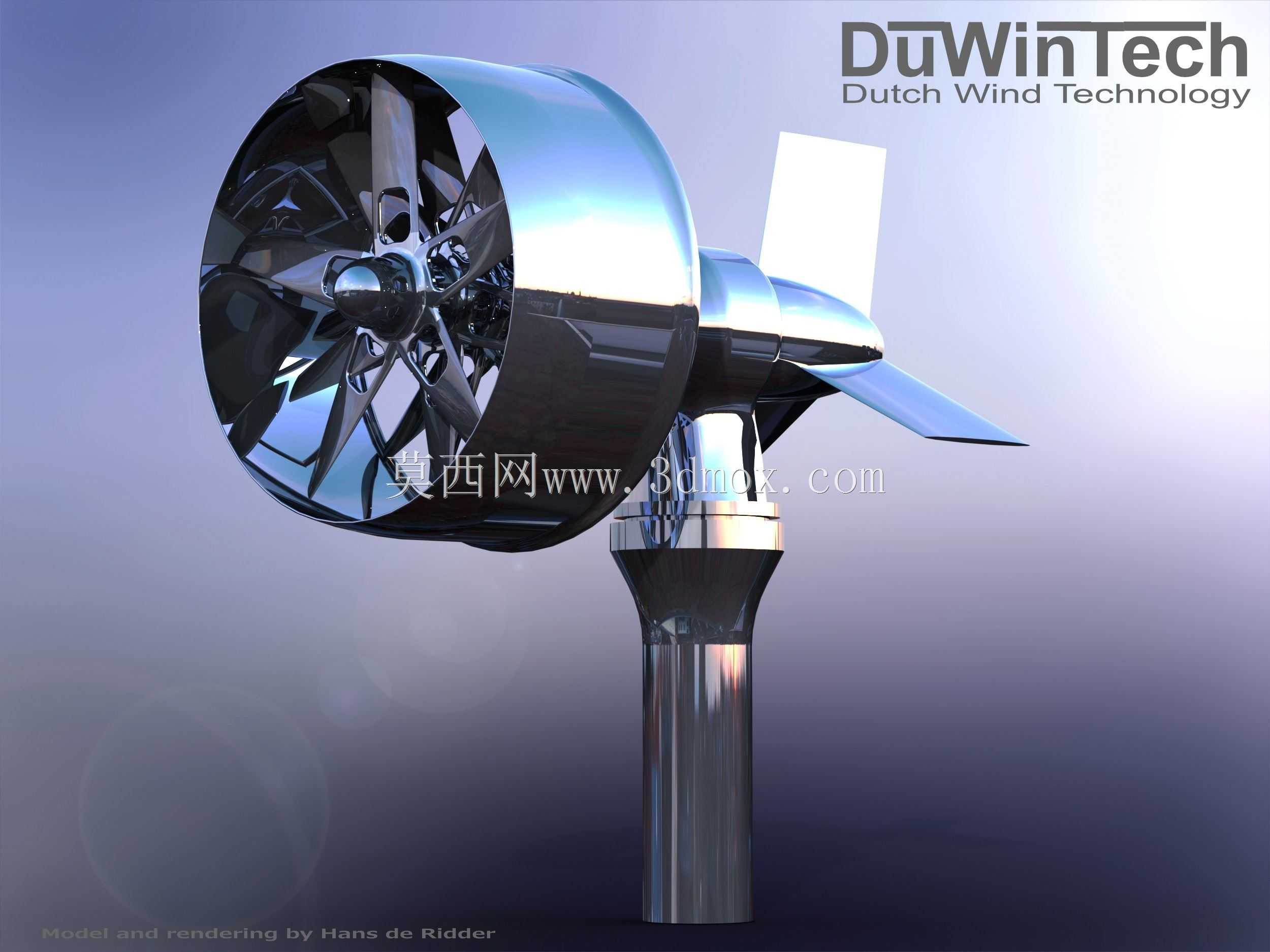

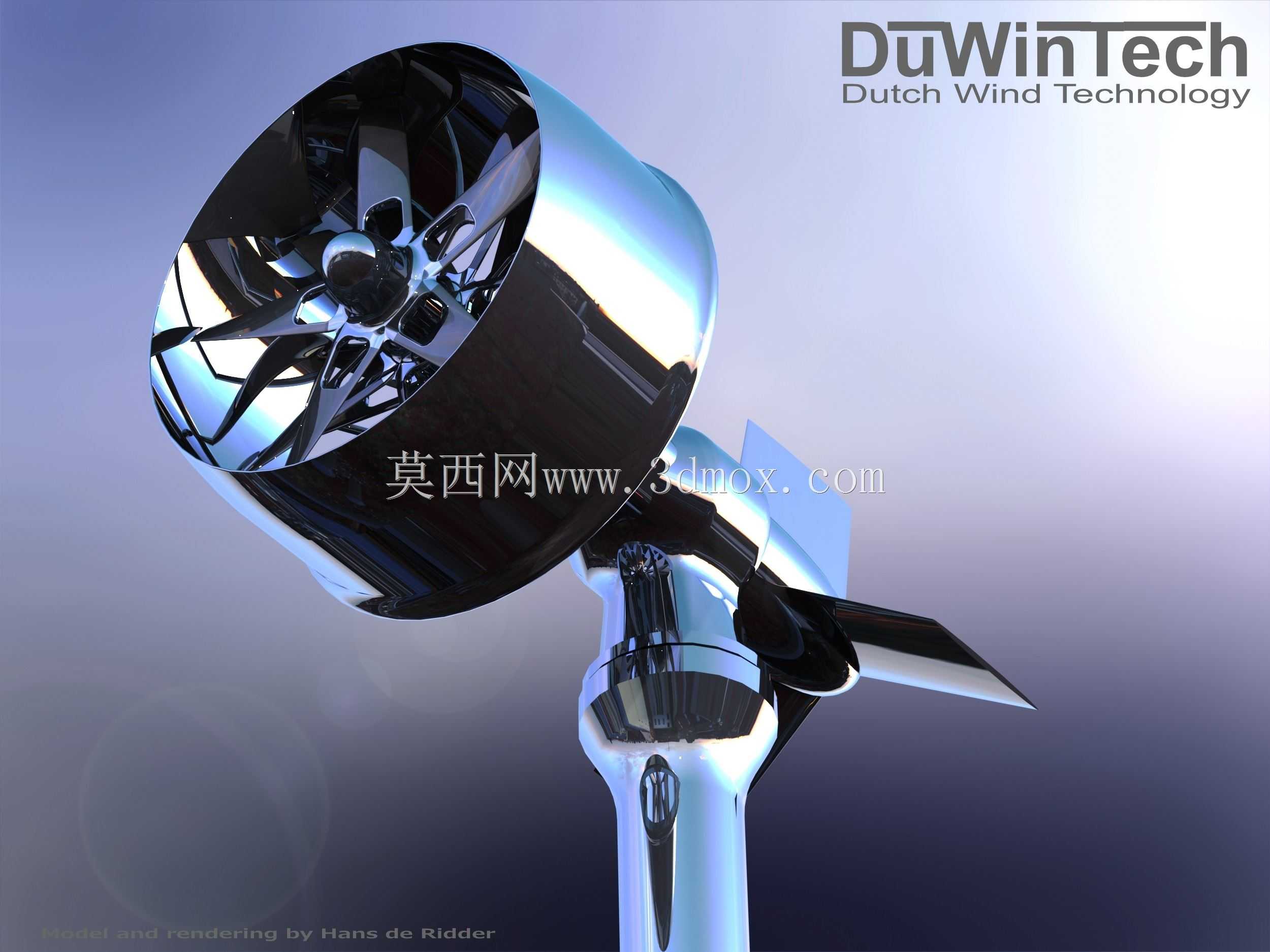

　　这款多叶片涵道式风力发电装置，主要面向分布式离网供电场景设计，可适配海岛偏远哨所、山区通讯基站、户用离网储能系统、景观照明配套供电等对低风速启动性能要求较高的应用场景，区别于传统水平轴三叶片风机，其结构设计围绕低风速区间风能捕获效率做了针对性优化。从结构布局来看，整机采用外涵道包裹叶轮的设计，涵道唇口做了圆弧过渡处理，能够对来流形成聚拢加速效应，同等来流风速下，叶轮工作面的实际风速可提升15%-20%，有效降低风机的启动风速阈值，在年均风速2.5m/s的区域即可实现自启动发电，适配国内多数低风速区域的风能资源条件。叶轮部分采用多叶片窄弦长设计，叶片数量远多于传统三叶片风机，叶片翼型选用低雷诺数高升阻比翼型，

　　叶片沿展向做了扭角渐变优化，从叶根到叶尖的翼型安装角随线速度变化匹配调整，减少叶尖涡流损失，提升叶轮在低转速下的扭矩输出特性，不需要搭配高增速比的齿轮箱即可匹配发电机的额定转速区间，降低传动系统的复杂度与运行故障率。涵道尾部设置了垂直方向的定向尾翼，尾翼采用对称翼型结构，能够在风向变化时快速带动整机绕塔架转轴回转，保证叶轮始终正对来流方向，尾翼的面积与力臂长度经过匹配计算，在风速超过额定切出风速时，可通过偏心力矩带动整机偏航侧风，实现被动限速保护，避免大风速下叶轮超速导致的结构损坏。塔架部分采用锥度单立柱结构，上端设置回转支撑轴承，支撑整机的偏航转动，轴承下方设置导电滑环结构，避免风机偏航时内部供电线缆发生扭绞，

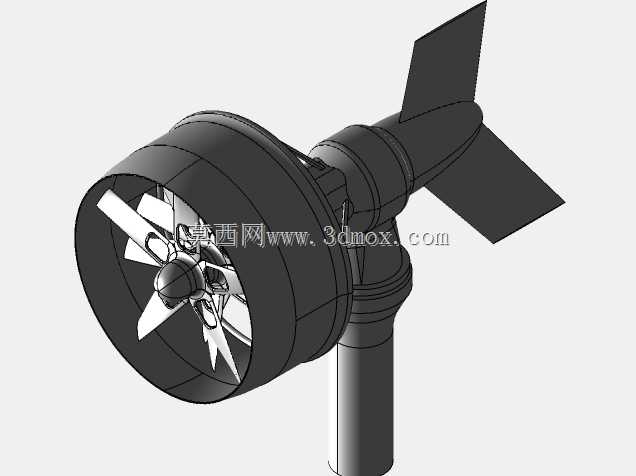

　　塔架底部设置法兰安装接口，可适配混凝土基础、钢结构立杆等多种安装载体，安装边界要求基础水平度偏差不超过2°，塔架周边10米范围内无高于风机安装高度的遮挡物，避免湍流影响叶轮进气效率。发电机部分采用外转子永磁同步结构，叶轮直接与发电机外转子连接，实现直驱传动，省去齿轮箱传动环节，降低运行过程中的机械噪音与维护需求，发电机绕组做了环氧树脂灌封处理，防护等级达到IP65，可适应沿海高盐雾、内陆高沙尘的户外长期运行环境。整机的外形尺寸经过紧凑化设计，涵道外径控制在1.2米级别，整机长度（从涵道前端到尾翼末端）约1.6米，额定输出功率在1.5kW级别，适合小功率分布式供电场景使用。从建模细节来看，模型完整还原了涵道内壁的导流曲面、

　　叶片与轮毂的连接定位结构、尾翼与机身的连接加强筋、塔架回转部位的密封结构等细节，所有配合面的安装间隙都按照实际工程装配公差做了预留，可直接用于结构干涉检查、装配工艺模拟、外观渲染展示等场景，也可作为同类型小型风机结构优化的参考基准。在实际选型应用中，这类涵道式多叶片风机相比传统裸露叶轮风机，还具备运行安全性更高的特点，涵道结构可避免叶片意外断裂飞出的风险，同时涵道的屏蔽作用可降低叶片切割气流产生的气动噪音，适合对噪音控制有要求的居民区周边、景区配套等场景使用。设计过程中针对涵道与叶轮的间隙做了多轮仿真优化，间隙控制在叶轮直径的1.5%左右，既避免叶轮转动时与涵道内壁发生刮蹭，又尽可能减少叶尖间隙的气流泄漏损失，保证风能利用效率。叶轮的叶片采用螺栓与轮毂连接，单叶片可独立拆卸更换，降低后期运维的配件更换成本，轮毂前端设置了流线型导流帽，减少来流在轮毂正面的滞止阻力，引导气流平顺进入叶轮工作面。
