双排风暴式百叶窗通风结构设计

　　在工业厂房通风、户外设备舱进风、建筑外立面通风等场景中，常规单层百叶窗往往难以兼顾通风效率与防雨防溅的需求，尤其是在沿海多暴雨、厂区风压波动大的工况下，雨水很容易顺着进风气流被裹挟进入风道内部，造成内部电气元件受潮、积灰结垢，甚至引发设备短路故障。这款双排结构的风暴级百叶窗，正是针对这类高风压、强降雨的恶劣进风工况开发的专用通风构件，从结构根源上解决了大风量进风与气水分离的矛盾。

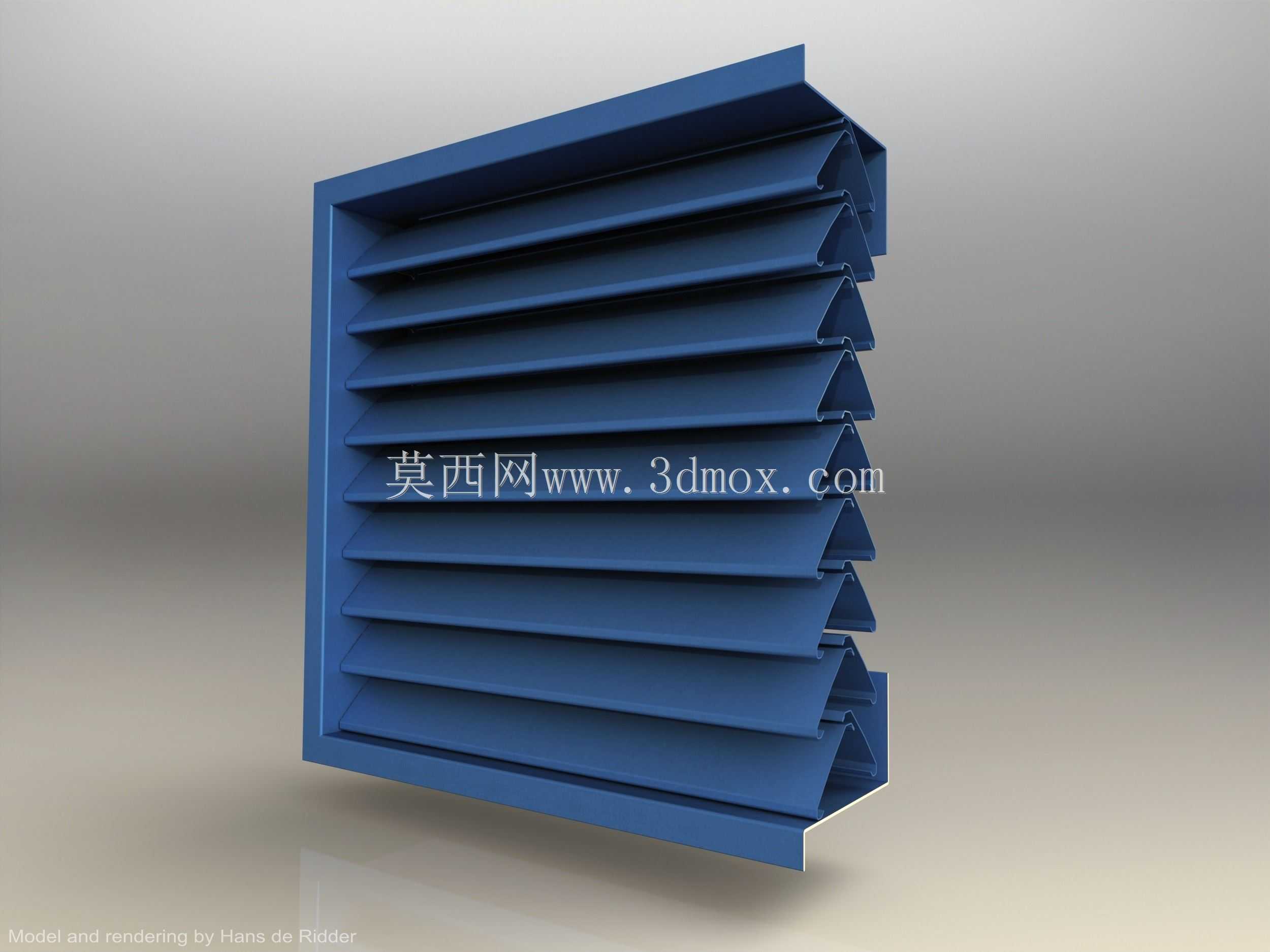

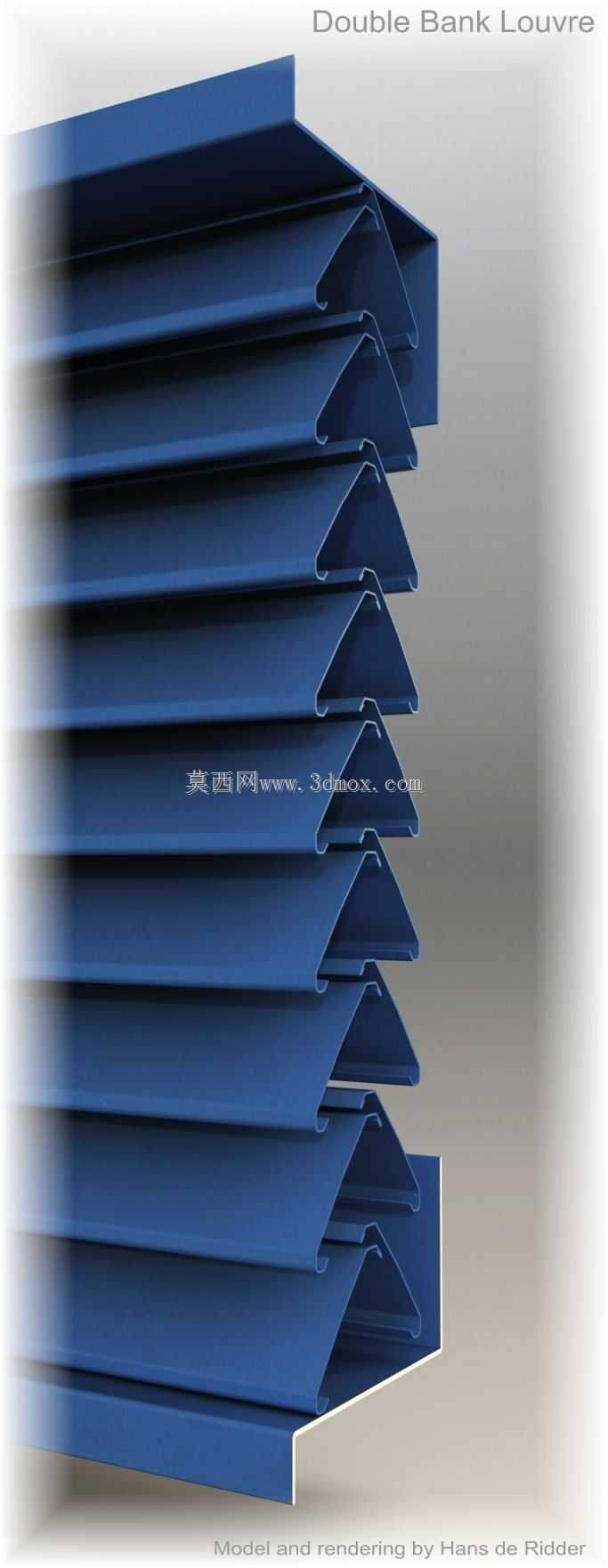

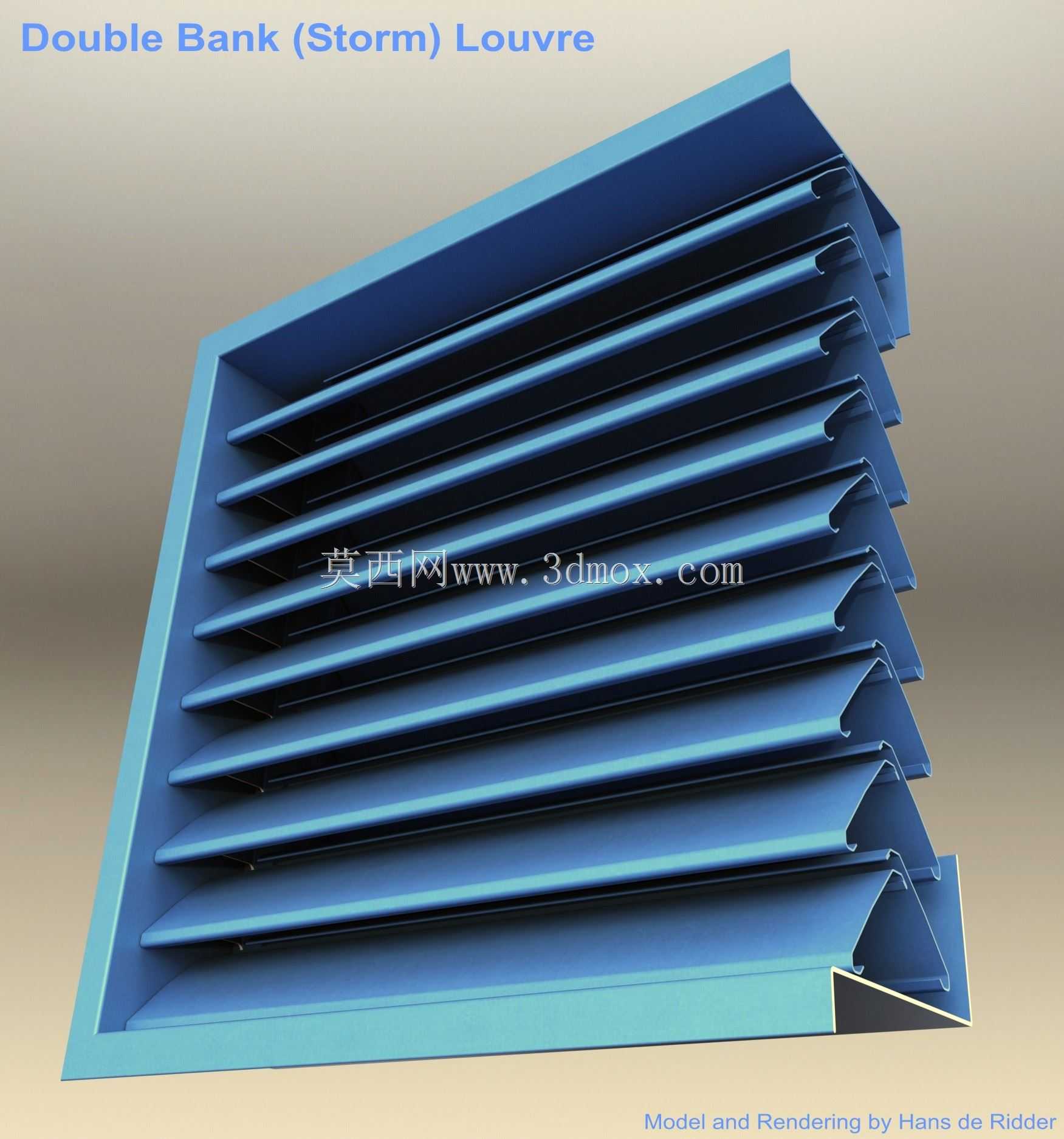

　　不同于普通单层百叶仅靠叶片倾斜角度挡水的设计，这款产品采用双排错位叶片布局，内部集成了一体式的叶片固定结构，所有叶片的折弯角度、层间距都经过气流模拟验证，当外部裹挟雨水的空气进入百叶通道时，气流会在两层叶片之间形成连续的折流路径，密度更大的雨滴会在折流过程中撞击到叶片壁面，顺着叶片预设的导流槽向外侧排出，而经过分离的干燥空气则可以顺畅穿过叶片间隙进入内部风道，在保证进风阻力处于合理区间的前提下，实现气水的高效分离，即使在外部风压较高的风暴天气下，也能有效阻挡雨水侵入。

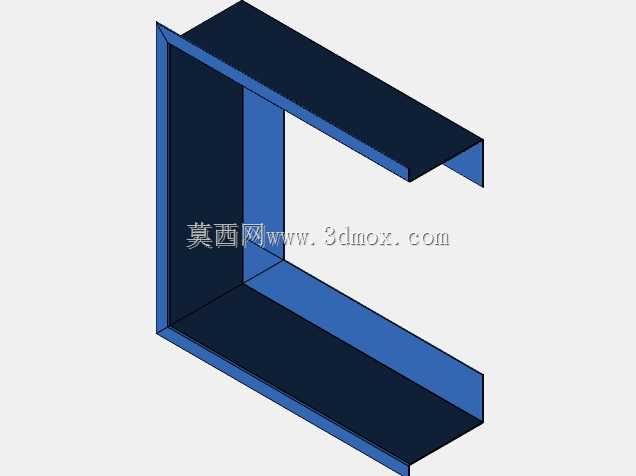

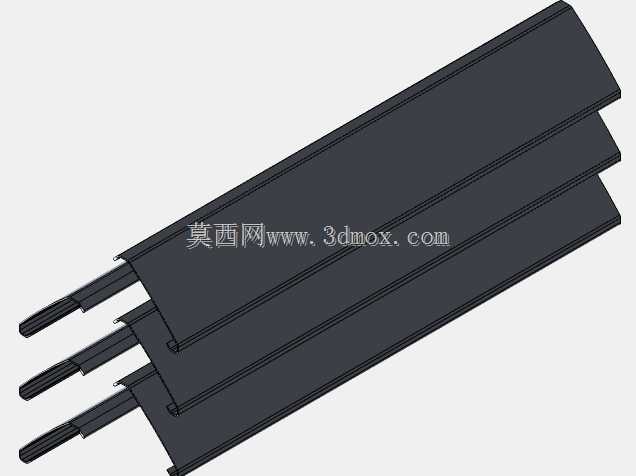

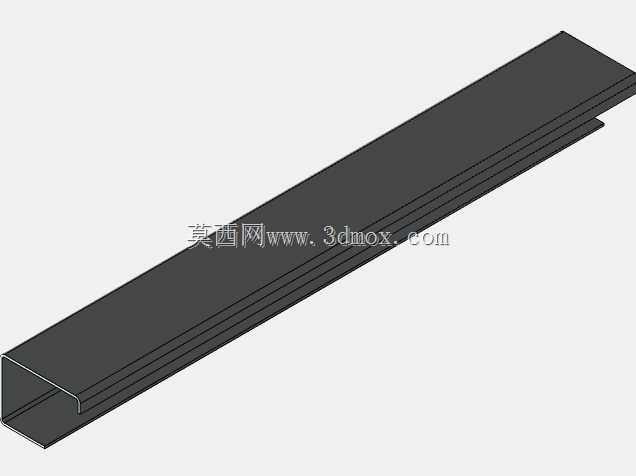

　　从设计落地的角度看，这款百叶采用1:1的精确尺寸建模，所有安装边界、叶片搭接量、框架折边尺寸都完全符合实际钣金加工的工艺要求，框架采用整体折边结构，既保证了整体结构的刚性，避免大尺寸百叶在强风下出现共振变形，也预留了标准的安装孔位，可以直接适配常规的墙体开洞、设备舱壁安装需求，不需要额外做安装位的二次适配调整。叶片采用一体化折弯成型的特殊截面，既提升了单叶片的抗弯强度，也在叶片边缘设置了微小的导水折边，避免附着在叶片上的水膜被气流撕裂形成二次水雾被带入内部。

　　在实际选型应用中，这类双排百叶通常安装在需要持续进风、又不能有雨水侵入的位置，比如柴油发电机房的进风面、户外配电柜的通风口、大型工业设备的散热进风位、临海建筑的自然通风口等，相比普通百叶，它不需要额外加装挡雨板就能实现高等级的防雨效果，能有效减少外部挡雨结构带来的风阻损失，提升通风系统的整体运行效率。建模过程中对叶片的排布做了等距约束，相邻叶片的搭接量经过反复调整，既保证了从外部直视无法看到内部风道，避免飞鸟、大型杂物直接进入风道，也不会因为叶片搭接过多造成通风面积的不必要损失。框架的内侧预留了过滤棉的安装槽位，后期如果需要提升防尘等级，可以直接在框架内侧加装初效过滤棉，不需要改动百叶本身的结构，适配不同场景的防尘需求。

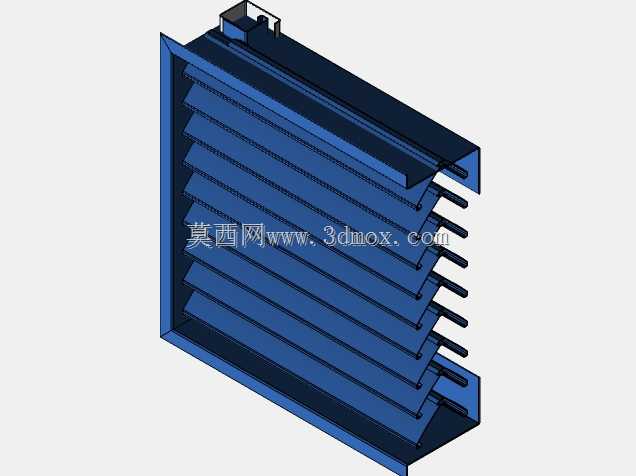

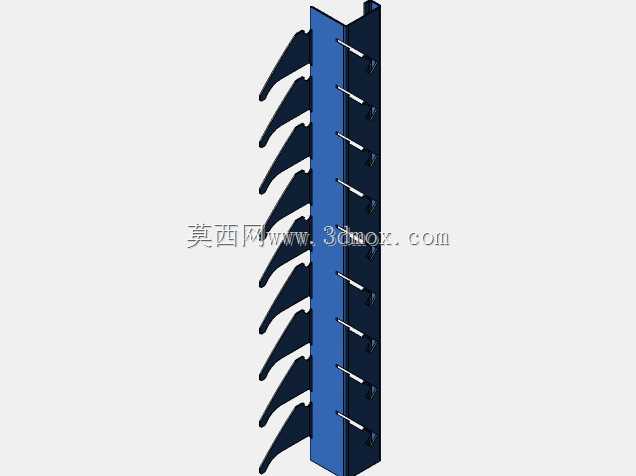

　　从结构细节上看，内部的叶片固定结构采用隐藏式设计，没有突出的固定件暴露在迎风面，既减少了迎风面的气流涡流，降低了通风时的风噪，也避免了固定件长期受风雨侵蚀出现锈蚀松动的问题，整体结构没有多余的零散零件，所有部件都可以通过钣金折弯、铆接完成装配，加工难度低，批量生产的一致性容易保证。叶片的倾斜角度经过多轮迭代，在保证挡水效果的同时，尽可能降低了气流通过的阻力，避免进风不畅造成内部设备散热不足的问题。在安装边界上，框架的四周预留了均匀分布的安装孔，孔位间距符合通用通风构件的安装规范，可以直接和常规的通风法兰、墙体预埋件对接，安装时只需要在接缝处打密封胶即可完成固定，现场安装工序简单，不需要复杂的调整。
