两阶段硬齿面齿轮减速箱结构设计

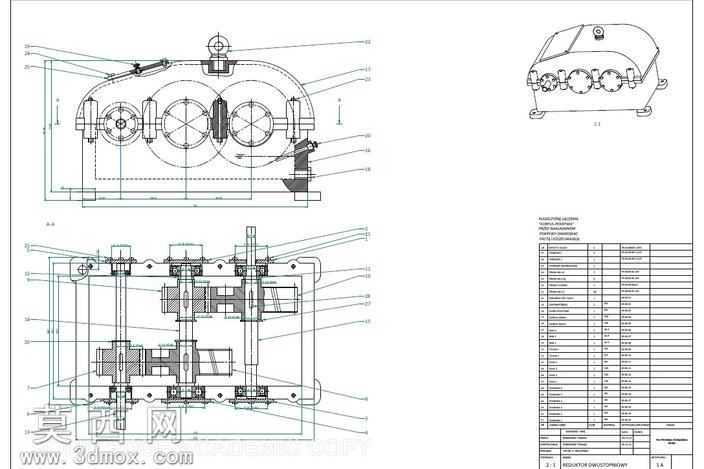

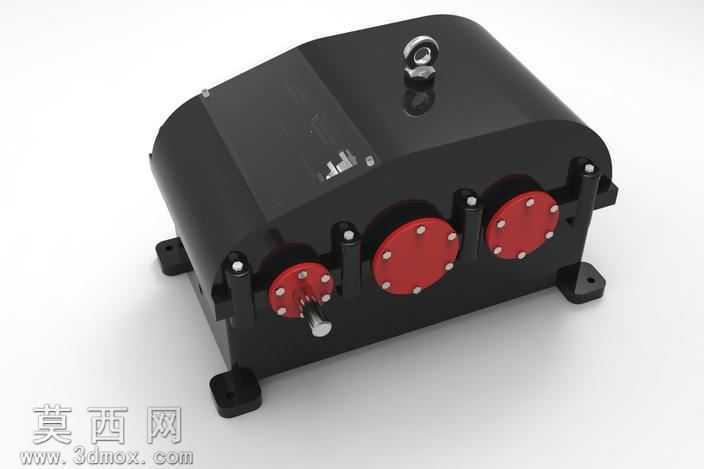

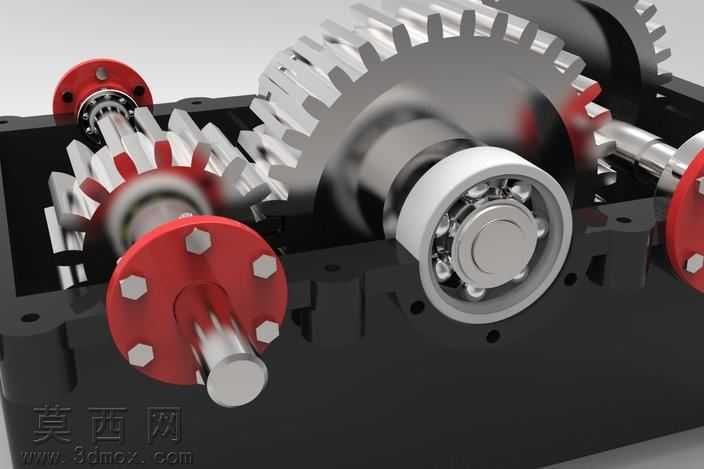

本作品为两阶段齿轮传动减速装置的三维建模成果，建模过程严格遵循机械传动设计规范，先完成整体传动方案的参数推演，确定两级齿轮的传动比分配、中心距、齿宽系数等核心参数后，在三维建模环境中逐次构建各个零件的实体特征。建模时首先绘制输入轴、中间轴、输出轴的轴段特征，根据轴上零件的定位需求设计轴肩、键槽、轴承安装位的结构尺寸，保证各轴段的同轴度与装配公差符合设计要求；随后构建两级传动的直齿圆柱齿轮，通过参数化特征生成渐开线齿廓，对齿根圆角、齿端倒角等工艺结构做精细化处理，确保齿轮啮合的干涉检查一次性通过。箱体部分采用剖分式结构设计，建模时先绘制箱体的主体轮廓，根据轴承安装尺寸设计镗孔特征，在箱体侧面预留轴承端盖的安装螺孔，顶部设计吊环安装位满足设备吊装需求，底部设置带安装孔的支撑脚保证整机安装的稳定性，同时在箱体对应轴伸的位置设计密封结构的安装槽，兼顾箱体的密封性与装配便利性。端盖、紧固件、吊环、油标等附属零件均按照机械设计标准构建标准件特征，所有零件完成建模后进行整机虚拟装配，通过配合约束完成轴系、齿轮、轴承、端盖的定位，反复校验各运动部件的运动间隙，避免出现运转干涉的问题。渲染阶段为箱体赋予哑光黑色铸铁材质，还原铸造箱体的表面质感，为轴伸端、端盖紧固件赋予金属光泽的钢材材质，为侧面的观察端盖赋予醒目的红色涂装材质，顶部吊环做亮面金属质感处理，通过打光突出箱体的结构轮廓与各部件的装配层次，清晰展现两级齿轮减速装置的整体外观与结构布局。该装置通过两级齿轮啮合实现转速降低、扭矩增大的传动效果，硬齿面齿轮的设计可承受更大的传动载荷，适用于多种需要减速传动的工业场景，整体结构紧凑，安装固定便捷，传动平稳性好。
