双路12A直流电机驱动控制器三维建模

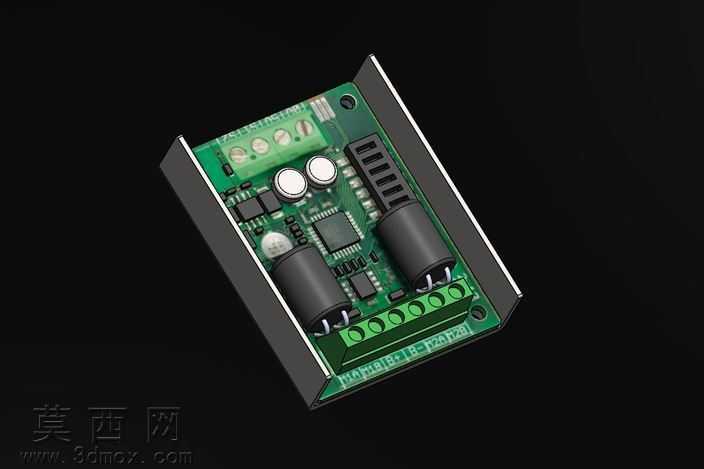

本作品为双路12A电机驱动控制器的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自底向上的装配建模思路，先逐一完成各零部件的独立建模，再按照实际电路装配逻辑完成整体组装。首先进行PCB电路板主体建模，严格按照实物尺寸绘制板件轮廓，精准定位板上的安装孔位、焊盘位置，板身采用哑光绿色FR-4材质渲染，还原真实电路板的哑光质感，板上印刷的线路标识、元件位号均通过纹理贴图实现，保证细节还原度。板载元件建模覆盖全部核心部件：两颗大容量电解电容采用黑色哑光塑壳搭配银色金属顶盖材质，表面的极性标识、参数标注清晰呈现；顶部的绿色接线端子排按照实际间距建模，端子的金属接片、固定卡扣结构完整还原；中间的主控芯片采用黑色环氧塑封材质，表面的引脚阵列整齐排布，芯片表面的激光刻印标识通过纹理映射实现；板上的贴片电阻、电容、二极管等小型元件均按照实际封装尺寸建模，排布位置与实物完全一致，元件的金属焊端采用亮面金属材质，还原焊接后的质感。外围的散热外壳采用黑色铝合金材质建模，外壳两侧的散热鳍片结构做了等距阵列处理，边缘的折弯结构、固定卡槽精准匹配电路板的安装尺寸，外壳表面做了细微的拉丝纹理渲染，还原金属型材的真实质感。建模过程中对所有配合间隙做了精准校验，电路板与外壳的卡槽配合、接线端子与板件的安装配合均符合实际装配公差，避免出现干涉问题。渲染阶段采用黑色纯色背景突出产品主体，打光采用柔和的侧上方主光搭配补光，弱化硬阴影，清晰呈现板上元件的层次结构与外壳的金属质感，同时保留了元件之间的明暗层次，让整体模型更具真实感。该模型可用于机器人驱动系统的结构验证、教学演示、装配模拟等场景，完整还原了该款电机控制器的结构特征与外观细节。
