ACDC主题黑色马克杯外观结构设计

　　日常办公与休闲场景中，马克杯是高频使用的饮水容器，这款带主题印花的黑色马克杯，在结构设计上兼顾握持手感与视觉呈现效果，适配咖啡、茶饮等多种热饮的盛装需求。杯身采用直筒微收底的构型，杯口做了0.8mm的圆弧卷边处理，避免饮用时唇部接触锐边产生不适感，卷边结构同时提升了杯口的抗形变能力，日常磕碰时不易出现豁口变形。杯身壁厚控制在2.2mm，这个厚度区间既可以保证盛装100摄氏度热饮时外壁温度不会快速传导至握持区域，避免烫手，又不会因为壁厚过大导致整体重量过高，空杯重量控制在320g左右，单手握持时不会产生明显的负重感。

　　杯柄采用一体化衔接的C型结构，与杯身衔接处做了R3的圆弧过渡，没有突兀的拼接棱线，一方面可以降低衔接位置的应力集中，避免长期使用后杯柄与杯身连接处开裂，另一方面过渡圆弧也方便日常清洗时擦拭，不会残留污渍死角。杯柄的内圈净空尺寸为45mm，可轻松容纳成年人四指穿入握持，握持时指腹与杯柄外侧的贴合面做了微弧处理，贴合指腹的自然弧度，长时间握持也不会产生压痕。杯底做了3mm宽度的环形凸台，凸台高度为1mm，放置在桌面时仅环形凸台与桌面接触，既可以避免杯底整面贴合桌面产生吸附效应，拿起时更省力，也能减少杯底与桌面的摩擦划痕，同时凸台结构可以让杯底与桌面之间留存微小间隙，盛装热饮时不会因为杯底直接接触木质桌面留下烫痕。

　　外观设计上采用全黑哑光基底，杯身表面做了细微的磨砂质感处理，相比光面杯身不容易残留指纹和水渍，日常使用更易保持整洁。杯身的主题印花采用曲面贴附设计，在建模阶段就将图案沿杯身圆柱面做了等距映射，保证图案在杯身曲面不会出现拉伸变形，图案边缘与杯身表面齐平，没有凸起的胶印质感，触摸时保持杯身整体的顺滑触感。杯内采用与外壁一致的黑色涂层，涂层做了食品接触级的光滑处理，内壁没有多余的凹凸结构，清洗时可以快速冲净残留的饮品渍，不会在缝隙处积存茶垢或咖啡渍。

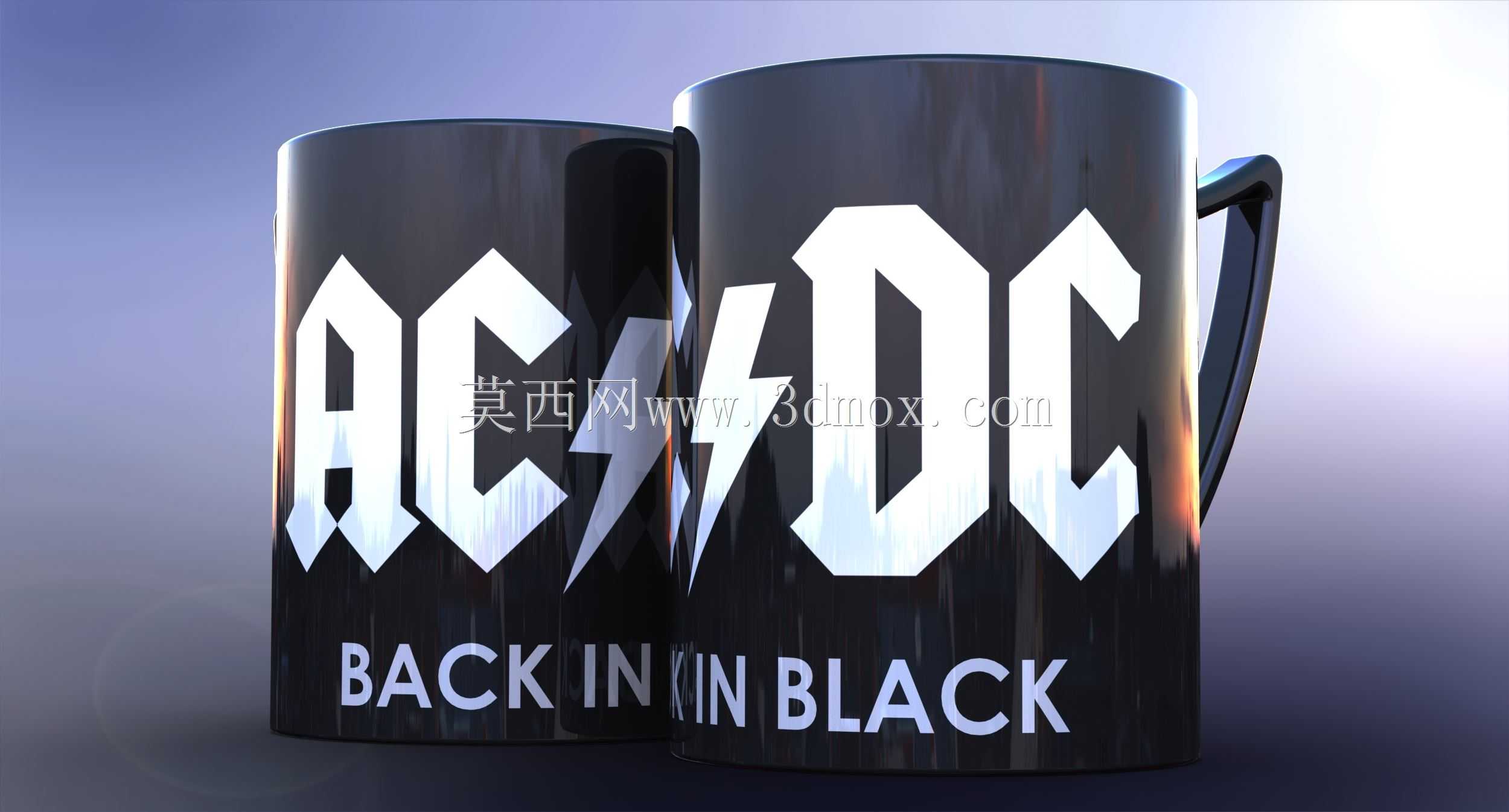

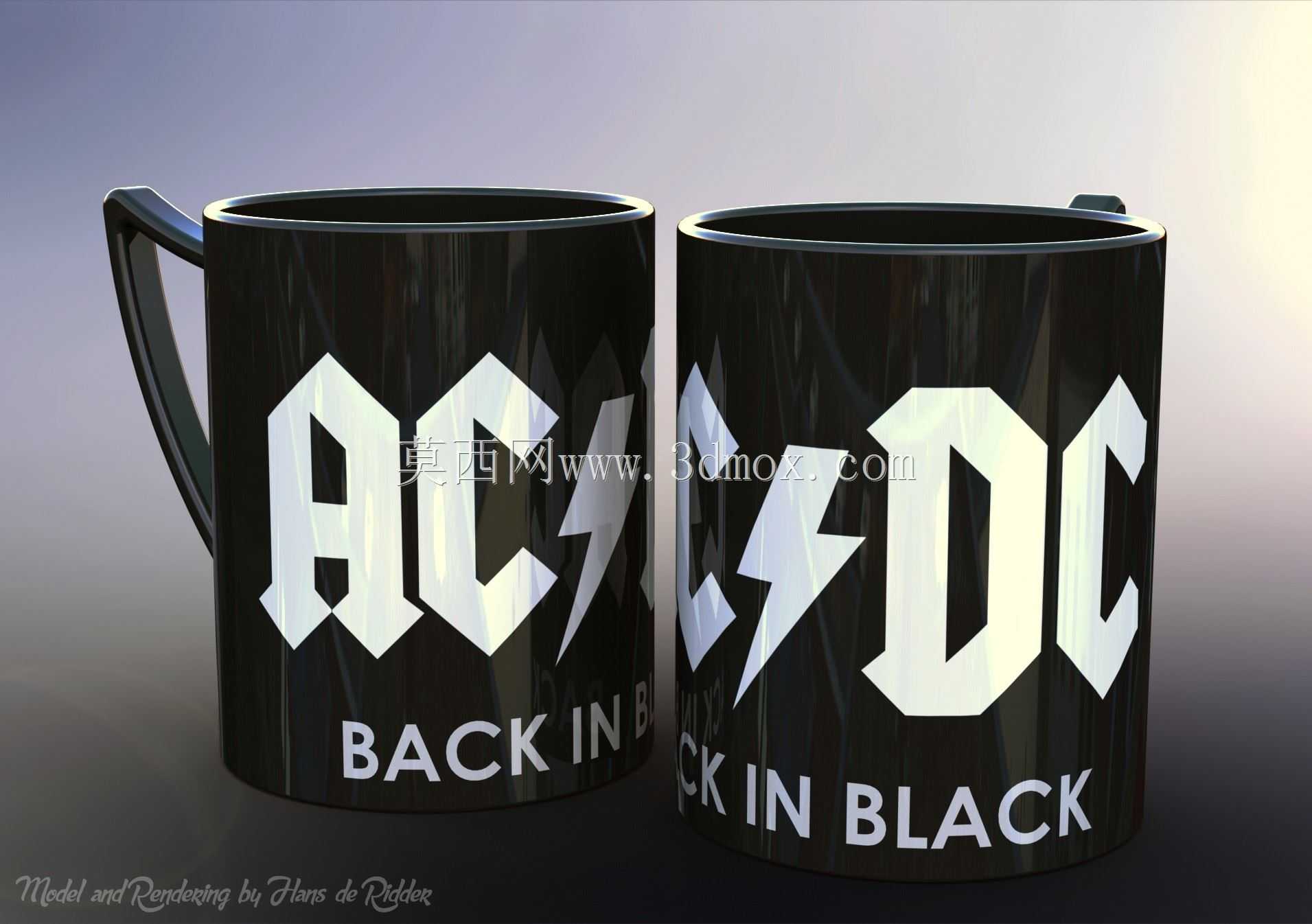

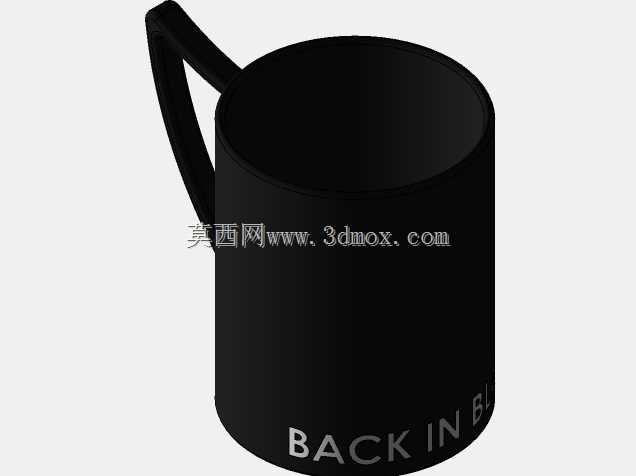

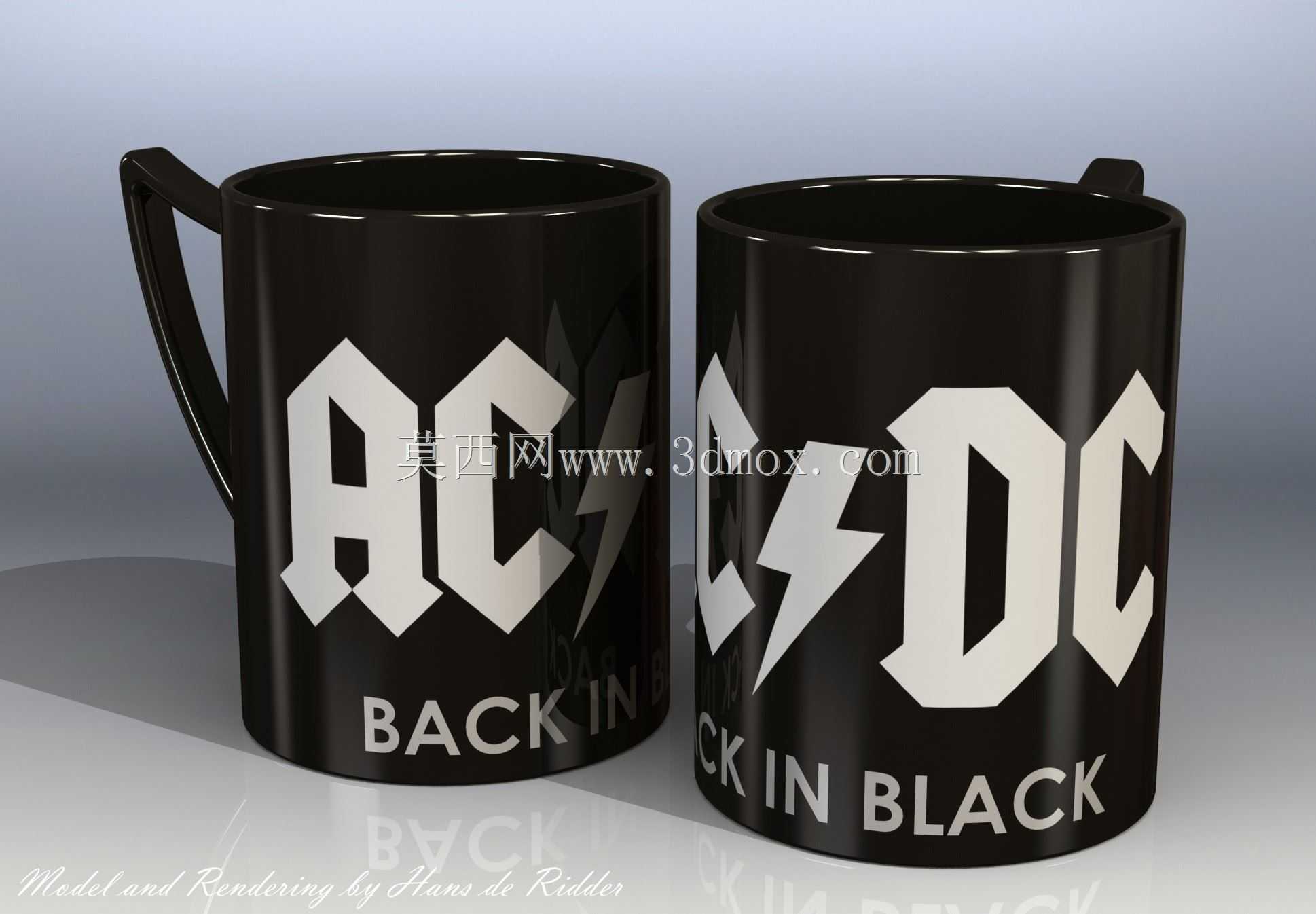

　　从建模实现的角度来看，这款杯体的基础构型采用旋转凸台生成，先绘制杯身的半剖面轮廓，标注好各段的壁厚、卷边弧度、底部凸台尺寸，旋转生成基础实体后，再单独绘制杯柄的扫描路径与截面轮廓，扫描生成杯柄实体后与杯身做合并，衔接位置做圆角处理消除拼接痕迹。印花部分采用曲面包覆命令实现，先将平面图案转换为适配杯身直径的曲面贴图，调整贴图的轴向位置与缩放比例，保证图案居中对齐，两侧的图案在杯身正对视角下呈现对称效果，渲染阶段针对黑色材质的反光特性做了参数调整，将材质的粗糙度设置为0.3，反射率设置为0.2，既保留黑色材质的深邃质感，又不会因为反射过强导致图案显示不清，同时模拟了陶瓷材质表面的细微颗粒质感，让渲染效果更接近真实陶瓷杯的视觉表现。

　　这款杯型的尺寸边界控制为总高度105mm，杯口外径82mm，杯底外径75mm，加上杯柄的总宽度为115mm，这个尺寸可以适配绝大多数常规杯架的放置空间，不管是办公桌面的杯架、车载杯架还是洗碗机的杯具放置格，都可以轻松放入，不会出现尺寸卡滞的问题。杯体的额定盛装容量为350ml，刚好是常规单杯咖啡的容量，适配家用咖啡机、胶囊咖啡机的出液量，日常使用不需要额外控制容量。在结构验证阶段，针对杯身的抗跌落性能做了模拟，从80cm的桌面高度自由跌落至木质地面时，杯身的应力集中位置主要在杯底凸台与杯柄衔接处，通过调整这两个位置的圆角半径，将最大应力控制在陶瓷材料的许用应力范围内，降低日常使用时的碎裂风险。
