钢制IPE梁夹持式吊顶悬挂构件

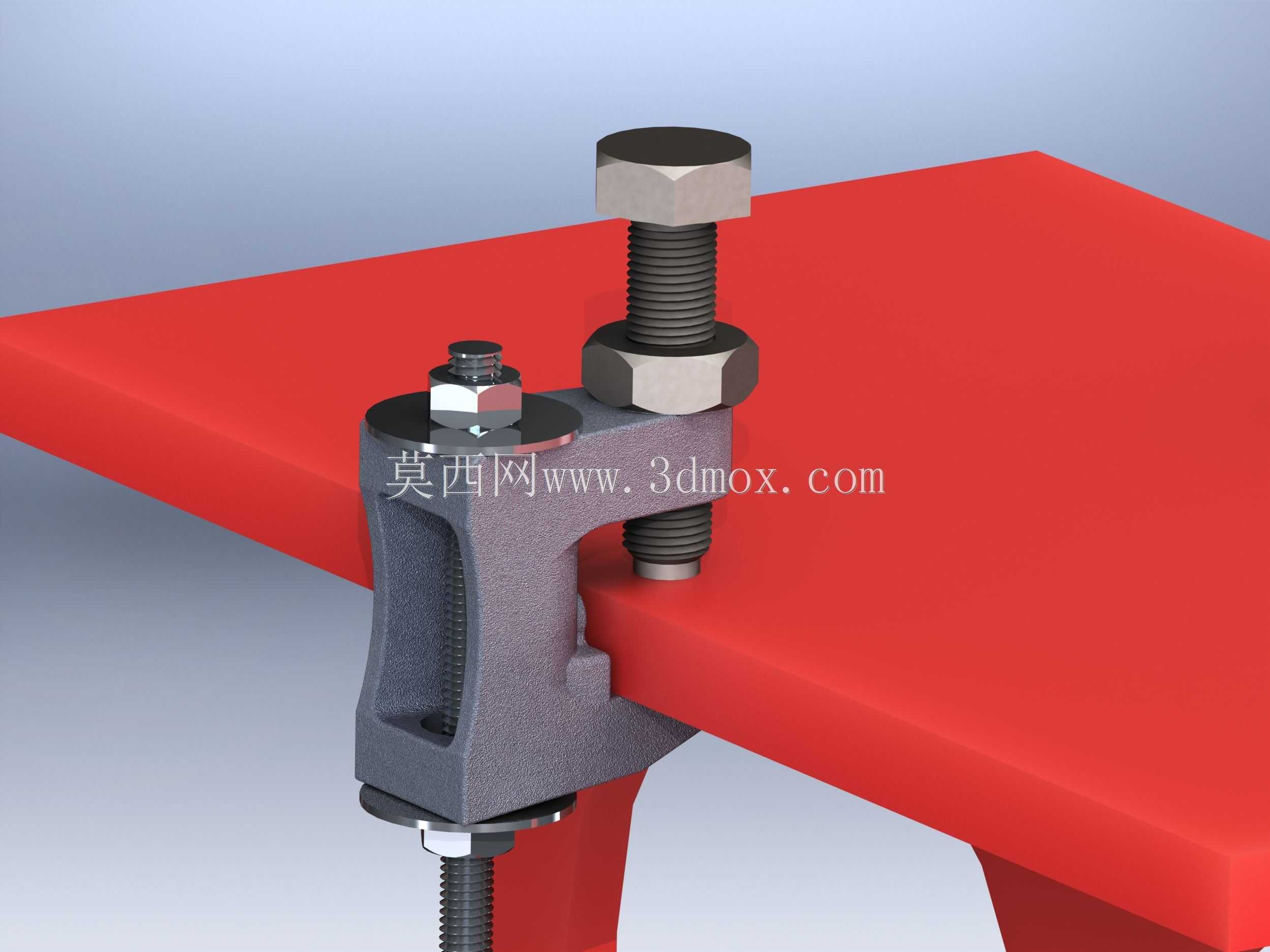

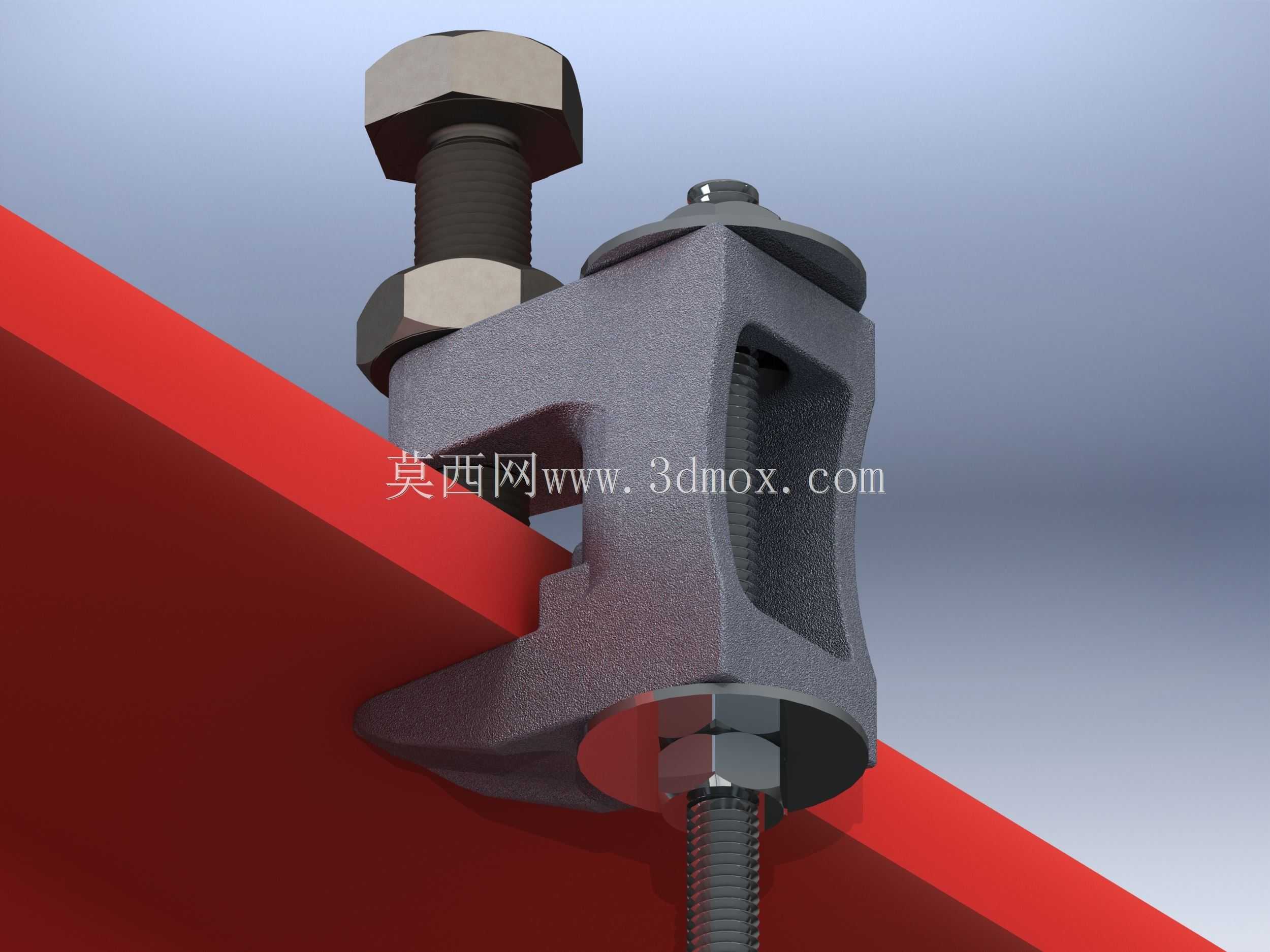

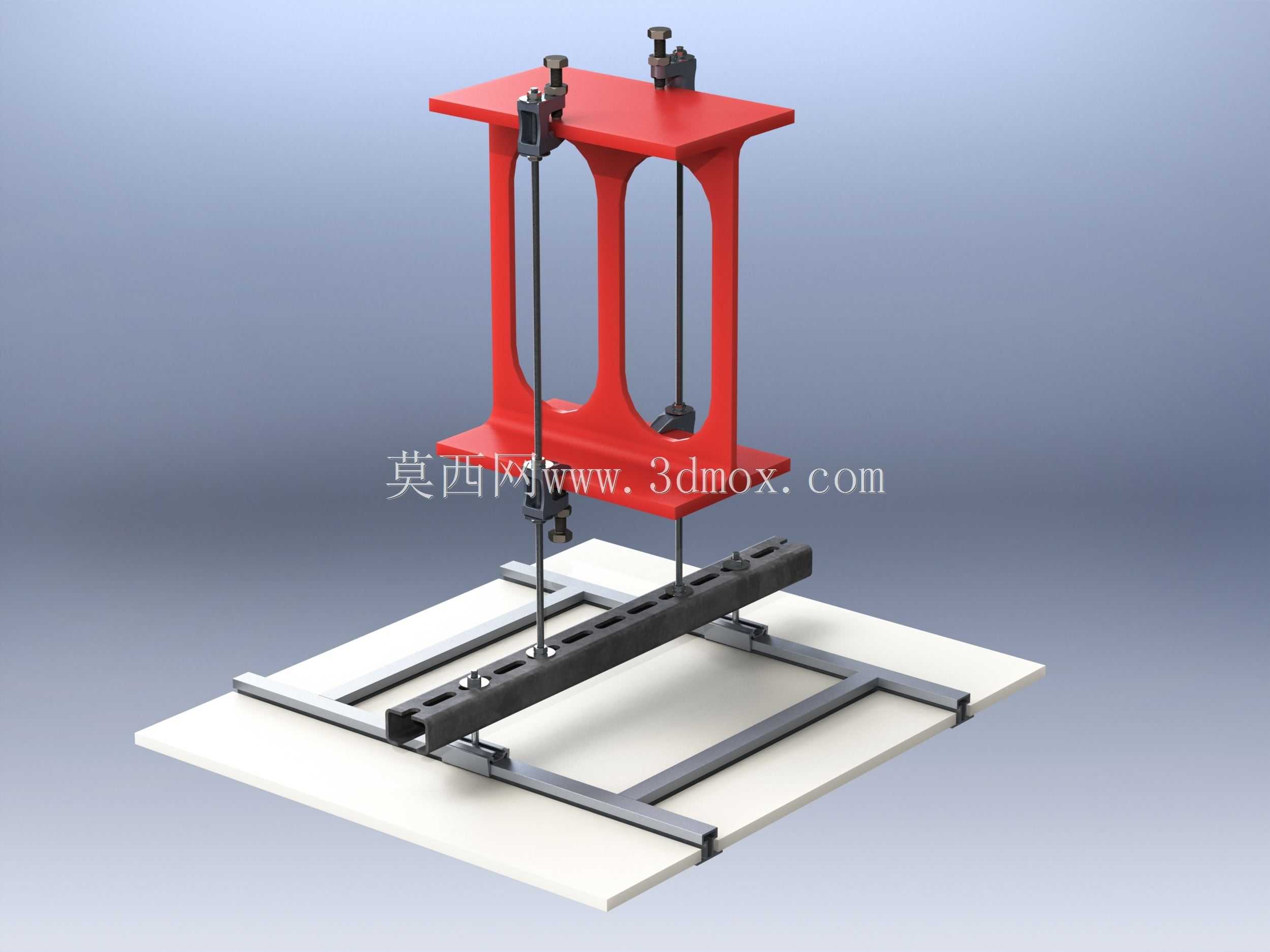

　　在工业厂房管线排布、洁净车间顶部设备挂载、钢结构场馆附属设施安装场景中，常遇到无法在钢制IPE工字梁翼缘上焊接、钻孔的工况，这类夹持式悬挂构件正是为适配这类无损伤安装需求设计的，全程无需对钢梁本体做任何破坏性加工，靠构件自身的夹持力实现与钢梁翼缘的可靠固定，后续可通过配套螺杆挂载各类吊顶龙骨、管线支架、轻型工艺设备。从结构设计逻辑来看，构件主体采用一体式铸钢夹座，夹座上部开有适配钢梁翼缘的卡口，卡口内侧做了防滑齿纹处理，夹持状态下齿纹可嵌入翼缘表面的氧化层，避免长期受载出现滑移偏移；夹座中部预留了贯穿的调节槽，可适配一定厚度范围内的IPE梁翼缘，不用针对不同规格的钢梁单独开模制作配件，现场安装时可根据实际翼缘厚度快速调整夹持间隙。

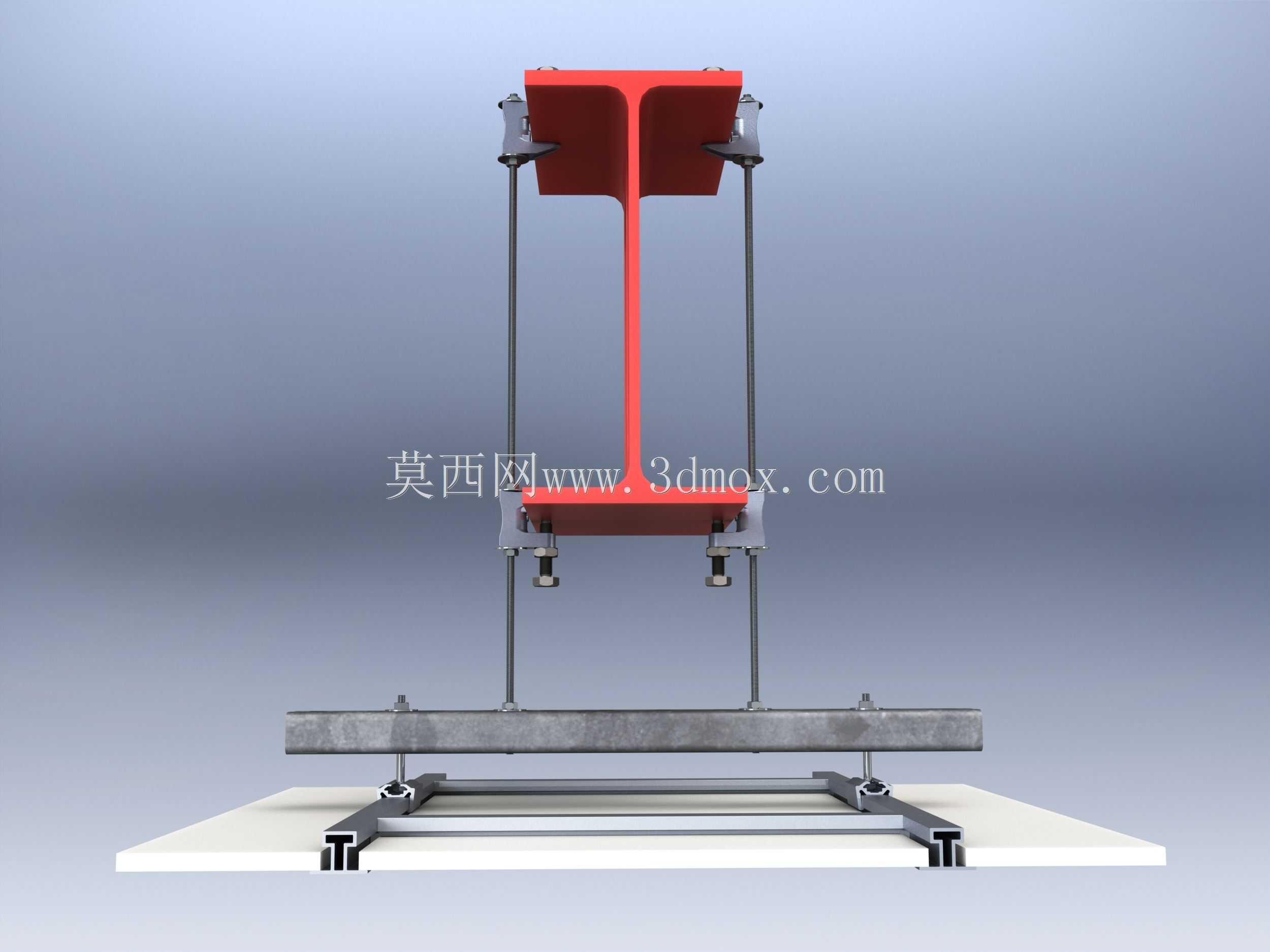

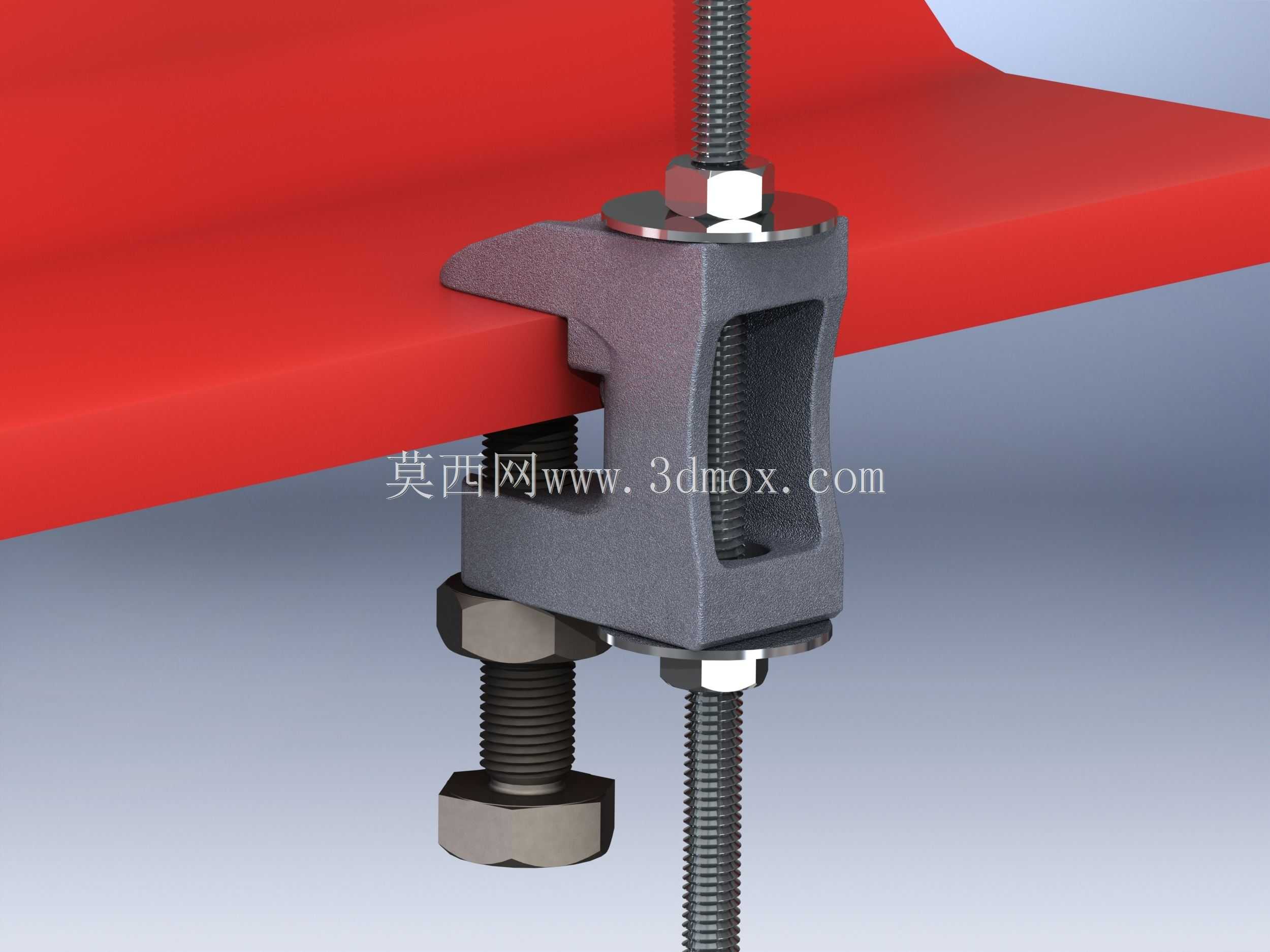

　　夹座的受力路径做了专门优化，上部夹持段的壁厚比下部挂载段厚2mm，抵消夹持状态下的局部应力集中，避免长期受静载出现夹座开口形变。安装边界方面，该构件适配的IPE梁翼缘宽度覆盖常规厂房用100#到200#规格工字钢，翼缘厚度适配范围在6mm到16mm之间，夹持到位后，下部挂载的通丝螺杆与钢梁下翼缘底面的垂直间隙控制在25mm，预留出后期调整管线标高的操作空间，不会出现螺杆贴死梁底无法拧动调节螺母的问题。构件的锁紧结构采用双螺母防松设计，上部穿过夹座顶板的螺杆配加厚平垫与六角锁紧螺母，拧紧后可将夹座牢牢压在钢梁上翼缘表面；下部挂载端同样采用双螺母锁紧结构，挂载的吊点荷载通过夹座本体直接传递到钢梁翼缘，不会让螺杆承受额外的剪切力，

　　所有螺纹规格统一采用常规公制粗牙螺纹，现场无需准备特殊规格的扳手即可完成安装。实际使用中，这类夹持构件相比传统焊接吊码，安装效率提升60%以上，而且后期管线调整、厂房改造时可以完整拆卸重复利用，不会在钢梁表面留下焊疤或钻孔损伤，尤其适合对钢结构本体有保护要求的装配式厂房、租赁性质的工业场地使用。设计时特意将夹座的卡口边缘做了R3圆角处理，避免安装过程中锐角划伤钢梁表面的防腐涂层，也能减少安装人员被毛刺划伤的风险；夹座表面做了镀锌钝化处理，可适配常规室内干燥环境的防腐需求，若用于潮湿工况可更换为热浸锌表面处理的版本。从受力特性来看，单个构件的额定静载可达1.5kN，完全满足常规吊顶龙骨、电气管线、通风支管的挂载需求，

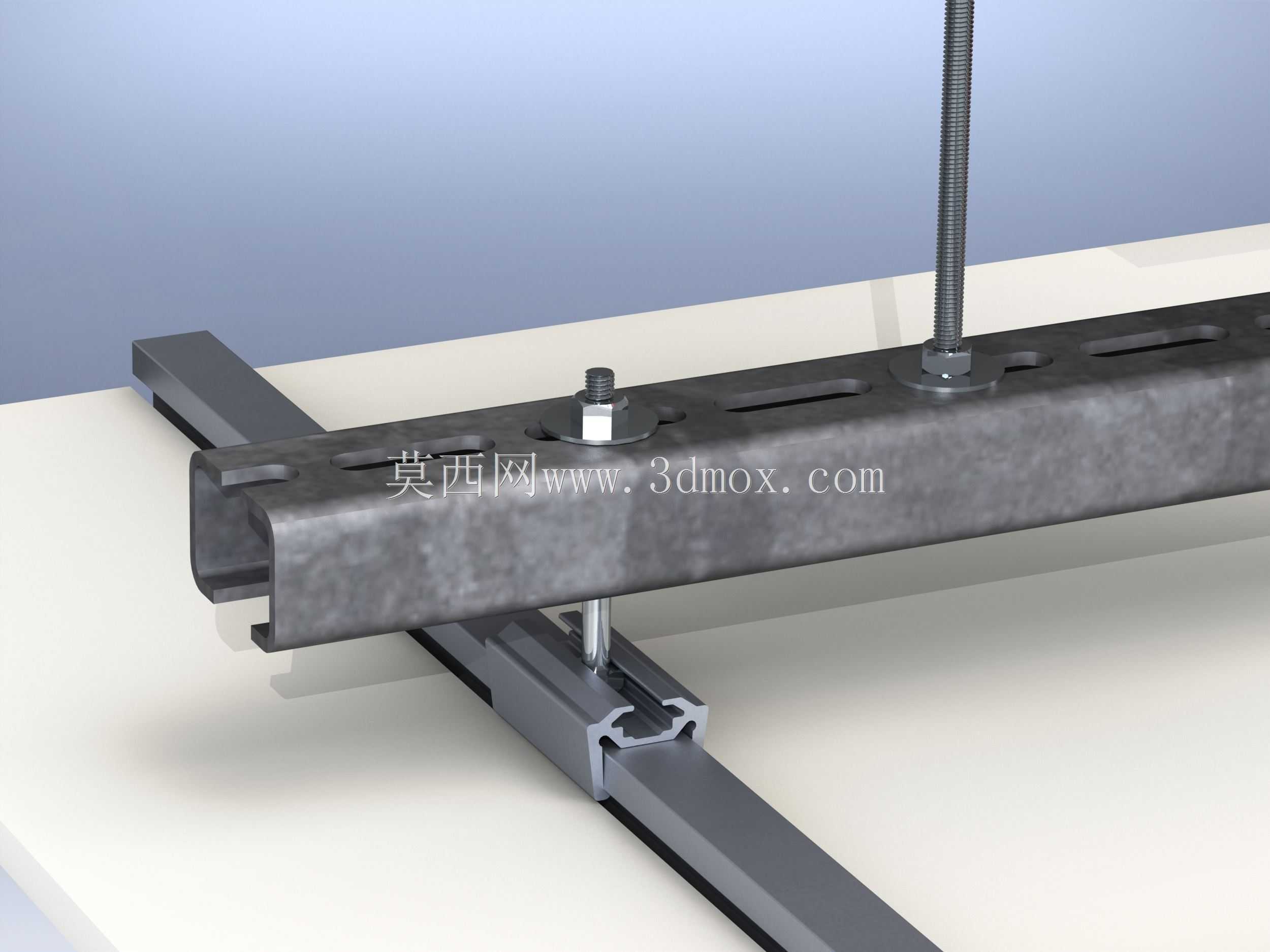

　　若挂载较重的工艺设备，可通过加密吊点间距的方式分摊荷载，不需要更换更大规格的夹持构件。夹座中部的镂空槽除了调节夹持厚度的作用外，还能减轻构件自身重量，单个成品构件重量控制在0.3kg以内，高空作业时单人即可完成安装操作，不需要额外的辅助吊装工具。安装过程中不需要复杂的测量定位，只需将夹座卡口卡在钢梁翼缘边缘，推入到预设吊点位置，拧紧上部锁紧螺母即可完成固定，后续挂载的管线标高可通过下部螺杆的螺母进行微调，调节行程可达80mm，足够抵消钢结构安装的标高误差。
