带太阳能供电模块的海上航标浮标结构

　　在近岸航道、港口锚地、海上养殖区边界以及暗礁警示区域，这类浮式航标是最常见的助航设施之一，承担着为过往船舶标示航道边界、危险水域、作业区域的核心作用，相比固定桩式航标，浮式航标不需要在海床做硬质桩基施工，部署灵活度更高，适配水深变化更大的海域，后期维护调整位置也更为便捷。

　　从结构设计逻辑来看，整个浮体采用下部大直径浮筒提供浮力储备，上部桁架式塔架承载功能模块的布局，下部浮筒的吃水深度经过浮力核算，能够保证在常见浪高下浮体不会出现过度倾斜，浮筒底部预留有系泊结构连接点，可通过锚链与海床的沉块或者锚具连接，限制浮标的漂移范围，保证其始终处于预设的标识点位。浮筒外壁采用耐海水腐蚀的涂层设计，能够抵御海水长期浸泡带来的腐蚀，同时抗紫外线老化，适配海上高盐、高湿、强日照的恶劣使用环境。

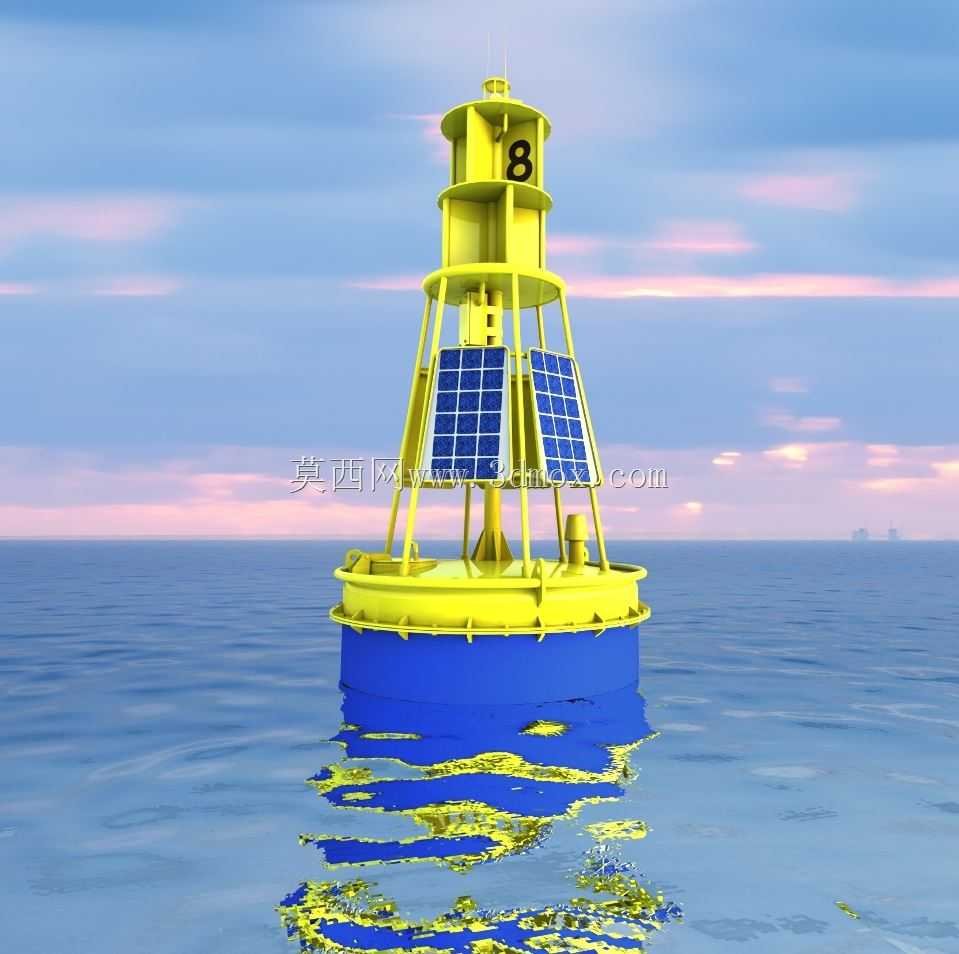

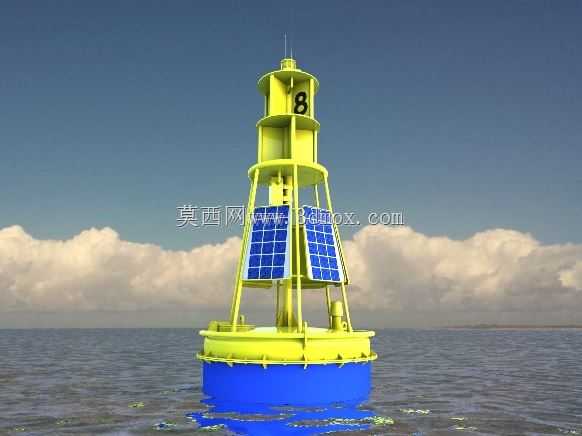

　　上部塔架采用镂空桁架结构，一方面可以大幅降低海风带来的风阻，减少强风天气下浮体的倾斜幅度，另一方面镂空结构不会留存雨水，降低结构自重带来的浮力损耗。塔架上部设置的数字标识牌，采用高对比度配色，在能见度良好的白天，数公里外的船舶驾驶人员就可以清晰识别航标编号，匹配海图上的点位信息确认自身船位。标识牌下方的平台区域安装了两块太阳能光伏板，采用倾斜安装角度，能够最大化接收日照辐射，为航标的夜间警示灯、信号传输模块供电，光伏板配套的储能模块安装在塔架中部的密封舱内，避免海水溅入造成电路故障，连续阴雨天气下也能保证数天的供电需求，不需要频繁更换电池，大幅降低海上运维的频次与成本。

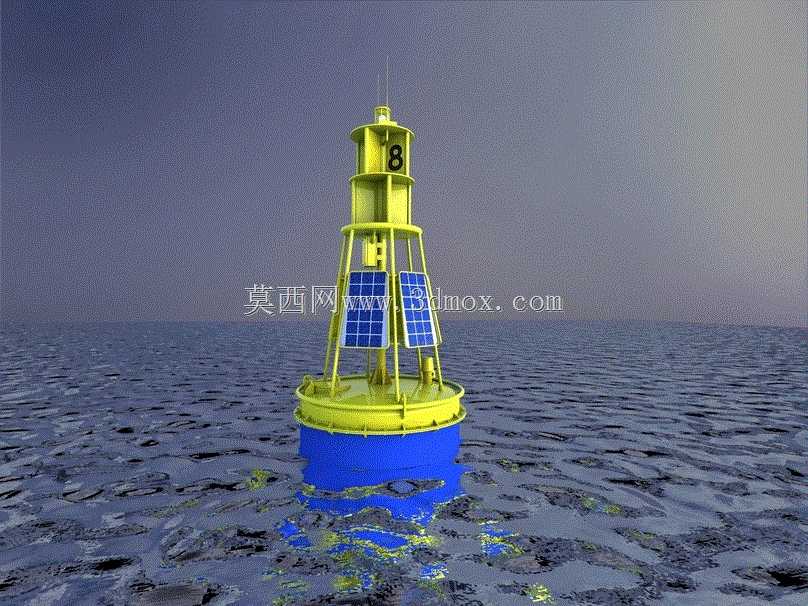

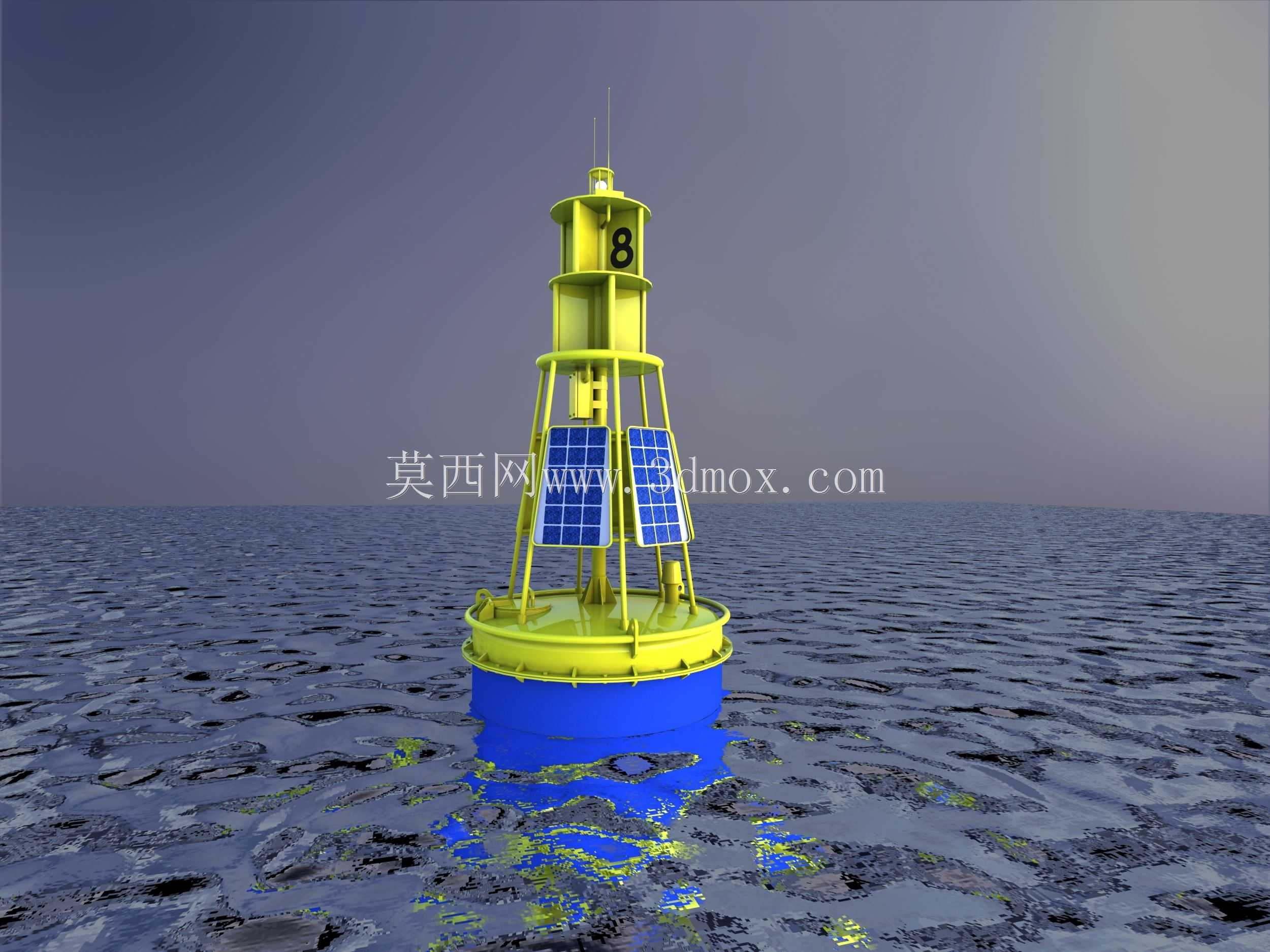

　　塔架顶部的灯器安装位预留了标准安装接口，可以适配不同规格的LED航标灯，具备光控自动启闭功能，夜间自动开启闪烁模式，不同点位的航标可以设置不同的闪烁频率，帮助船舶在夜间或者能见度不良的雨雾天气区分不同的航标点位。整个浮体的上部结构全部采用黄色高可见度涂装，和下部蓝色的浮筒形成强烈色彩对比，提升白天的识别距离，浮体表面的反光条设计，在船舶探照灯照射下能够形成明显的反光警示，进一步提升低能见度下的辨识度。

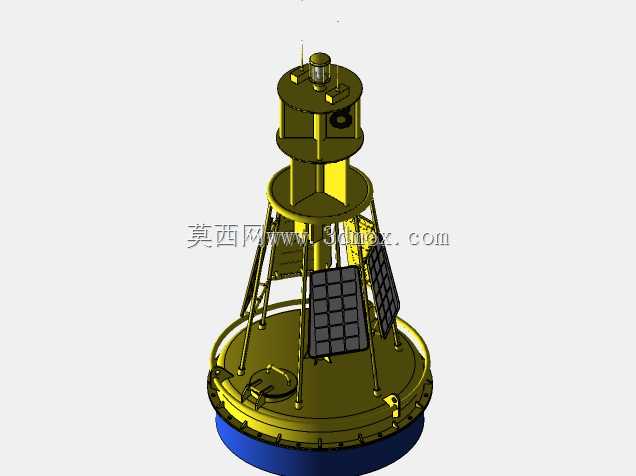

　　在建模过程中，结构件的连接位置全部按照实际装配逻辑做了配合设计，桁架的杆件连接节点、光伏板的安装支架、浮筒与上部塔架的连接法兰都做了细节还原，没有做过度的结构简化，能够直观看到整个航标的装配关系。浮体的重心设置在浮心以下，保证浮体在受浪倾斜后能够快速回正，不会出现侧翻的情况，系泊点的位置设置在浮体重心高度附近，减少锚链拉力带来的附加倾斜力矩。这类航标的部署不需要大型作业船舶，普通的作业小艇就可以完成投放与锚系固定，在近海小型航道、临时施工水域警示、海上休闲区域边界标识场景下有很高的应用性价比，相比大型钢制航标，该类结构自重更轻，运输与部署成本更低，同时结构强度完全满足近海海域的使用要求，抗风浪等级适配近岸常见的海况条件。
