克林贡仪式战刃哈利斯之剑造型设计

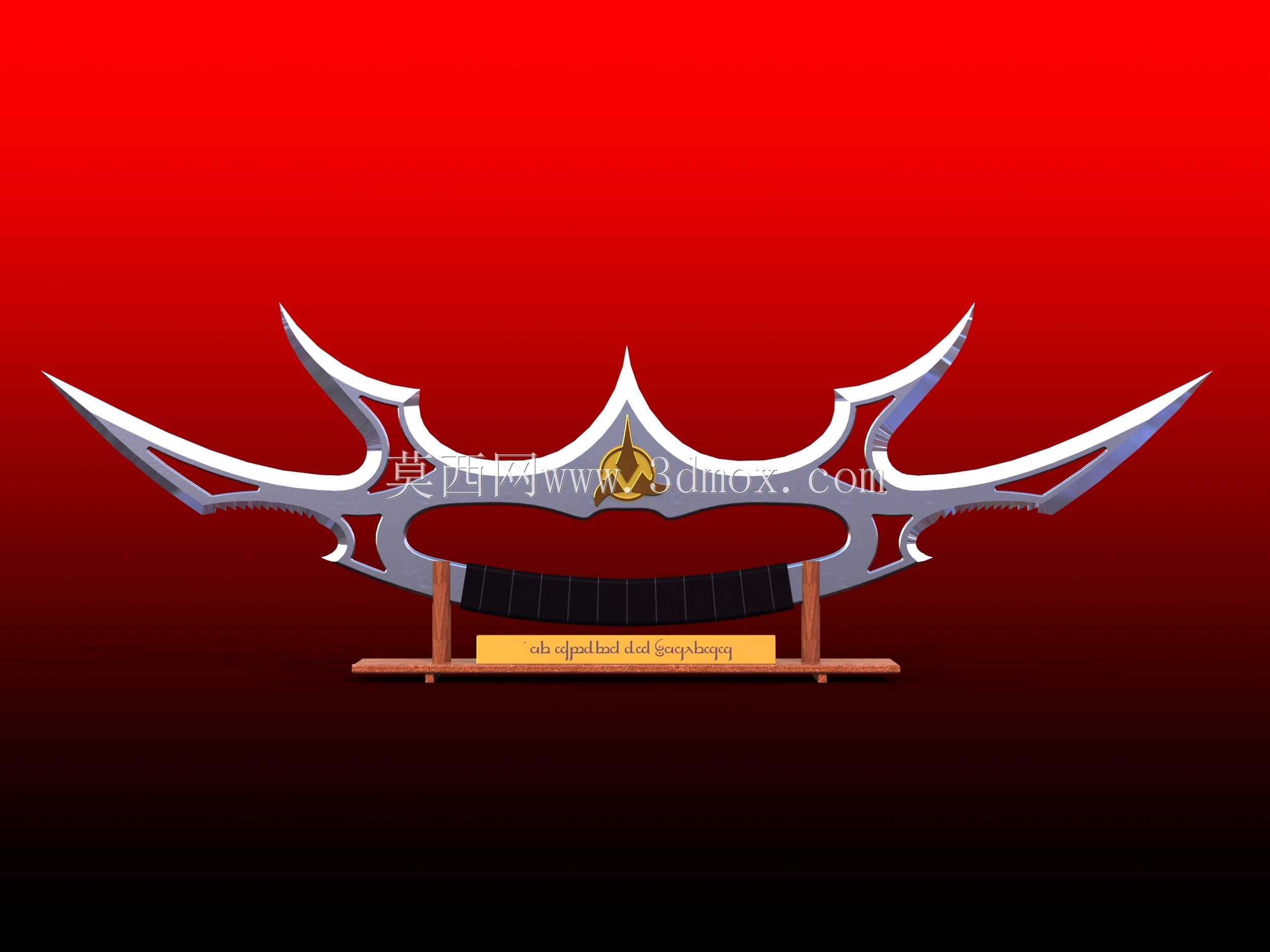

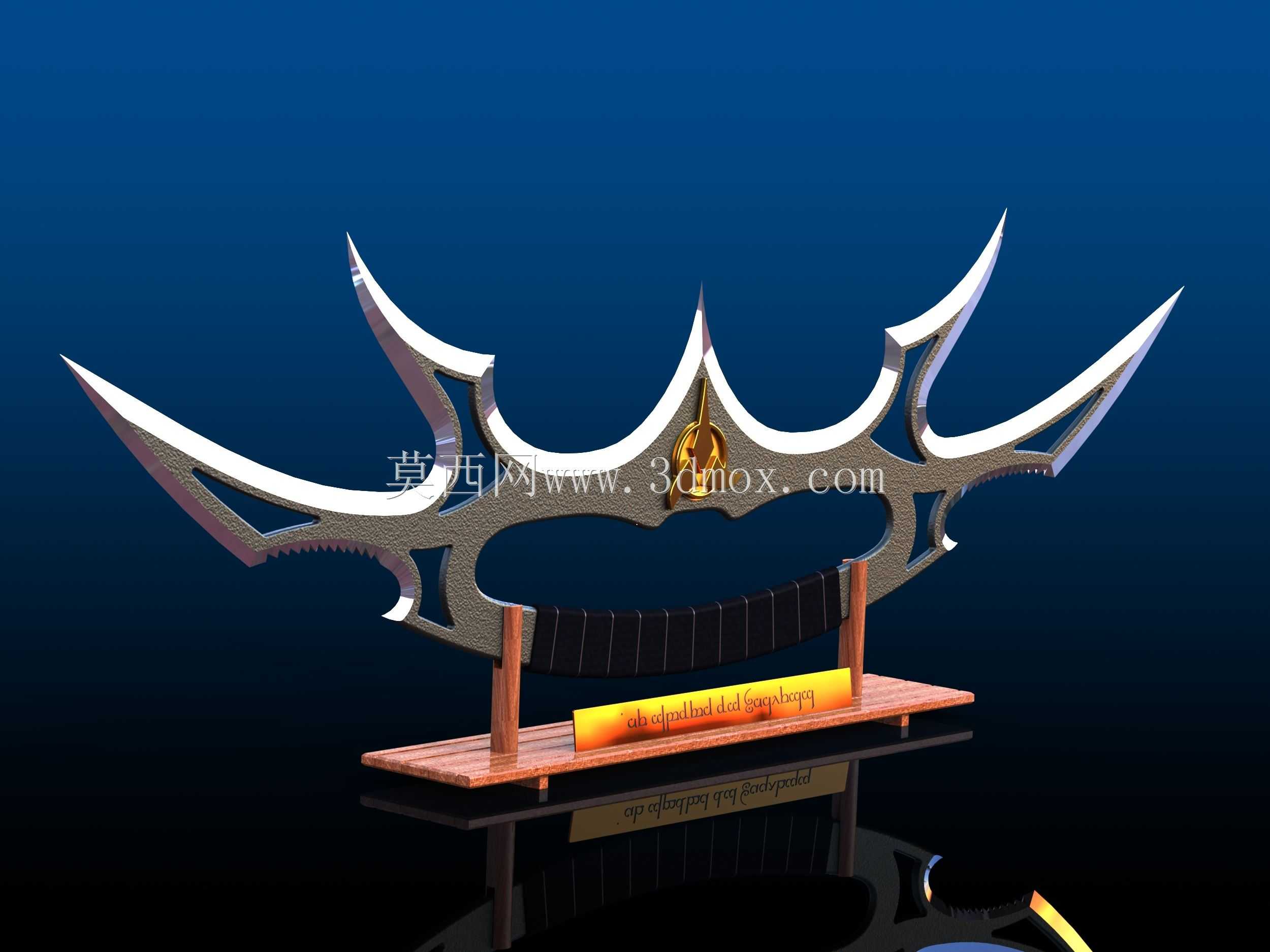

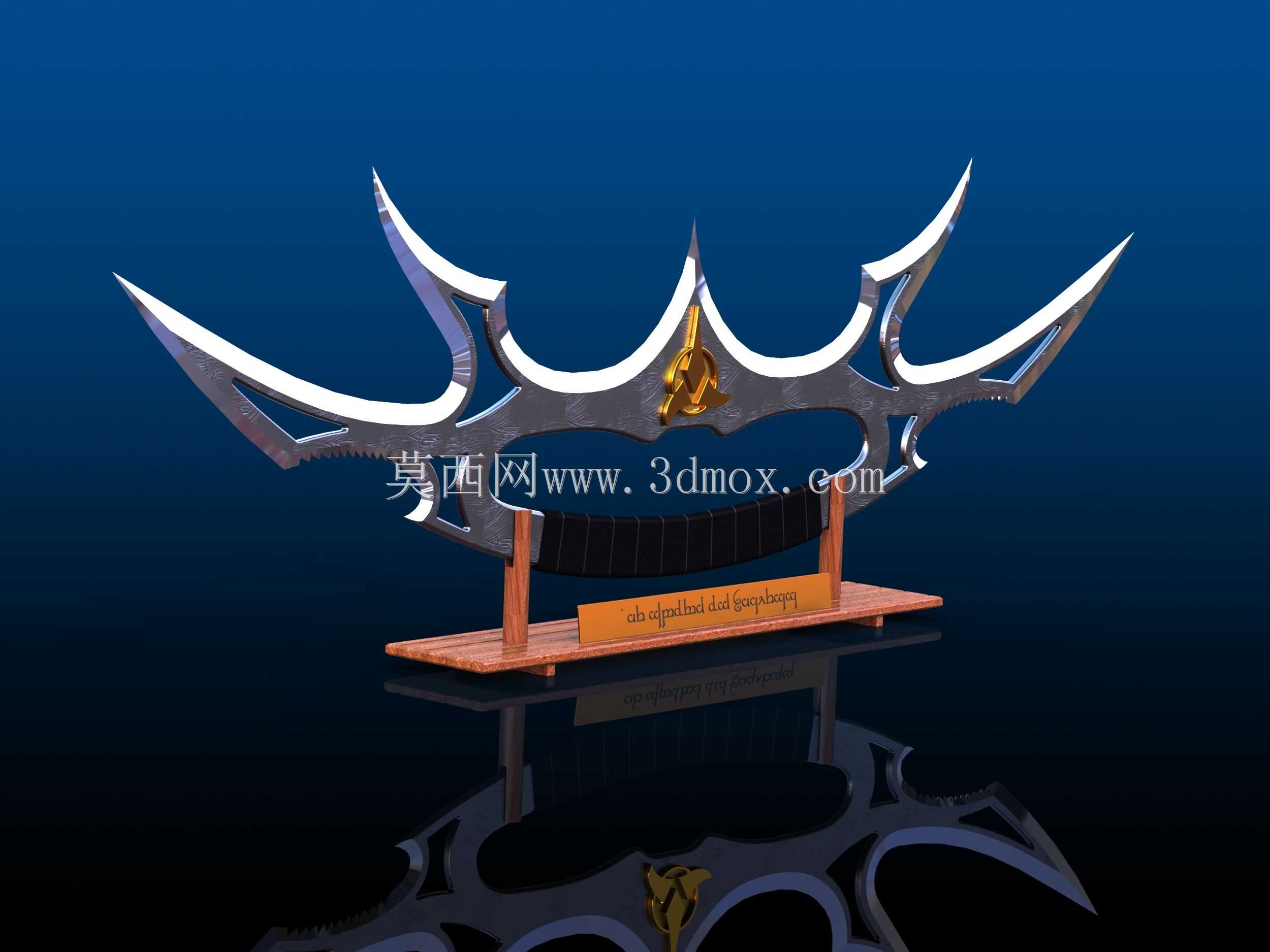

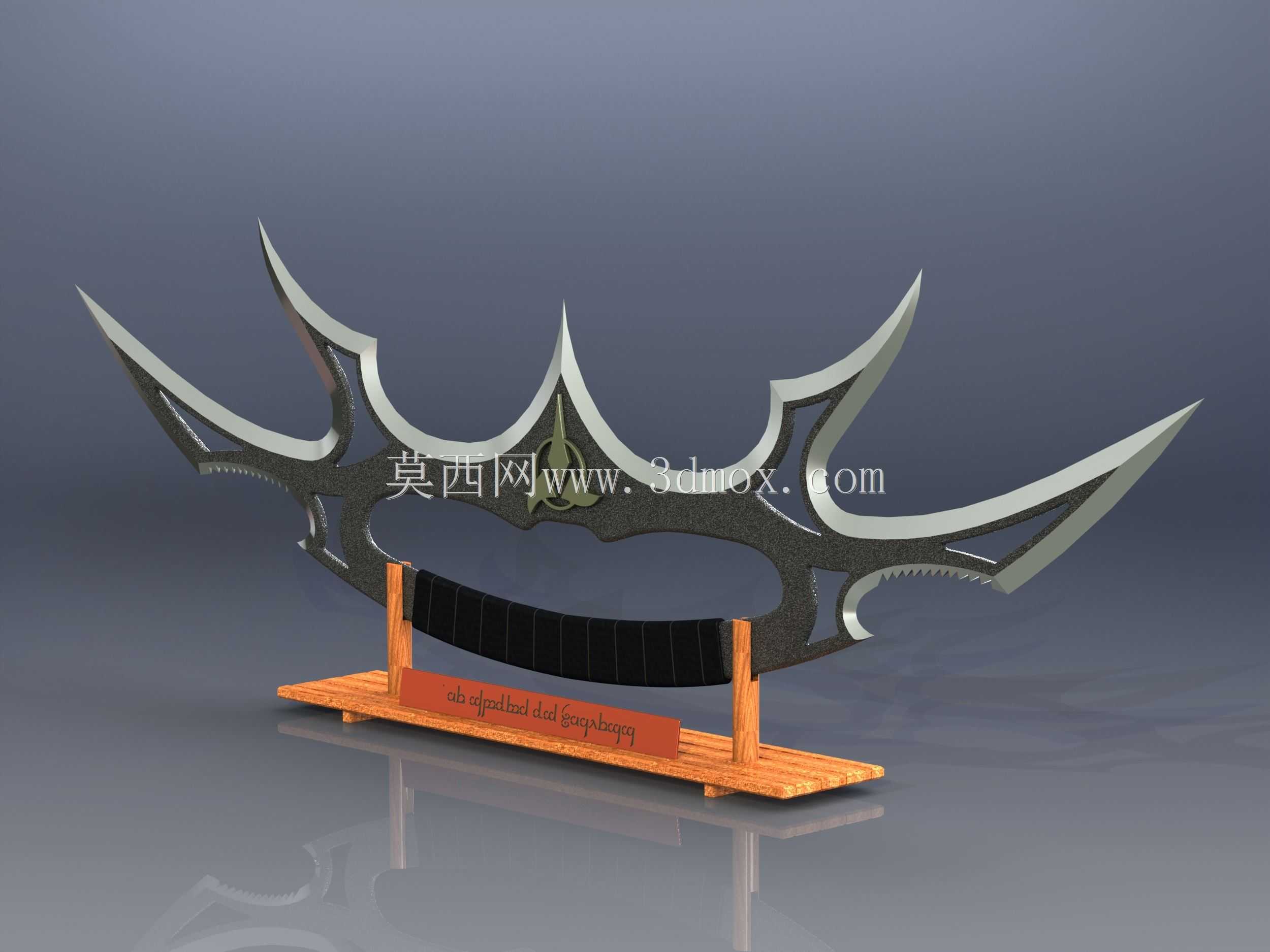

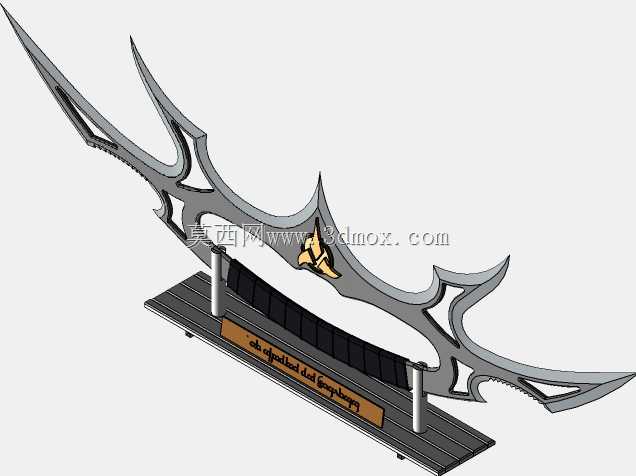

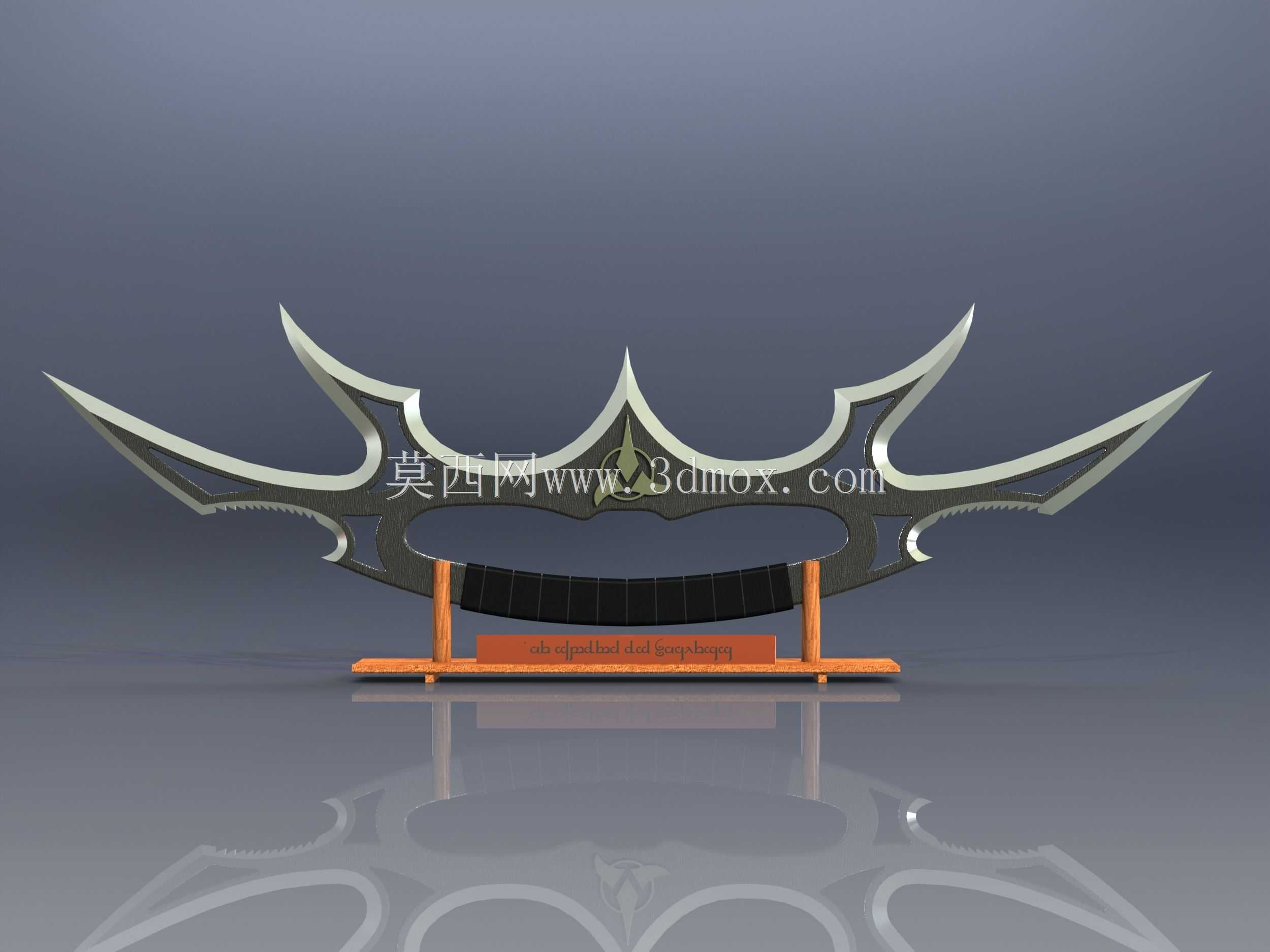

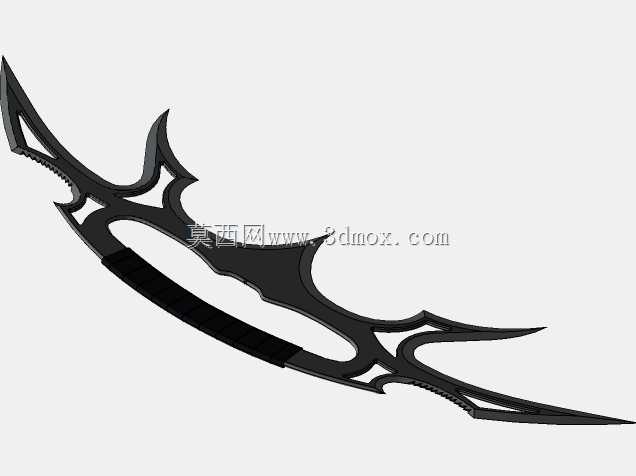

　　该造型设计源自科幻IP设定中的克林贡仪式用冷兵器，整体结构兼顾视觉辨识度与实体道具制作的结构合理性，可直接用于影视道具生产、主题展陈装置制作、文创周边开发等场景。从结构设计逻辑来看，刃部采用多锋面非对称布局，左右两侧延伸出六组向外舒展的尖锐刃角，每组刃角都做了厚度渐变处理，从刃尖的0.8mm薄壁逐步过渡到与主体连接位置的8mm实体厚度，既保证了视觉上的锋利凌厉感，也能在采用树脂、PLA等材料做实体打印或浇注生产时，避免刃尖位置因壁厚过薄出现填充不足、易断裂的问题。主体握持区域做了内凹弧形贴合设计，内侧包覆的防滑结构采用分段式橡胶质感造型，每段防滑条的凸起高度控制在2mm，间距12mm，完全贴合成年人手掌抓握时的指腹分布曲线，

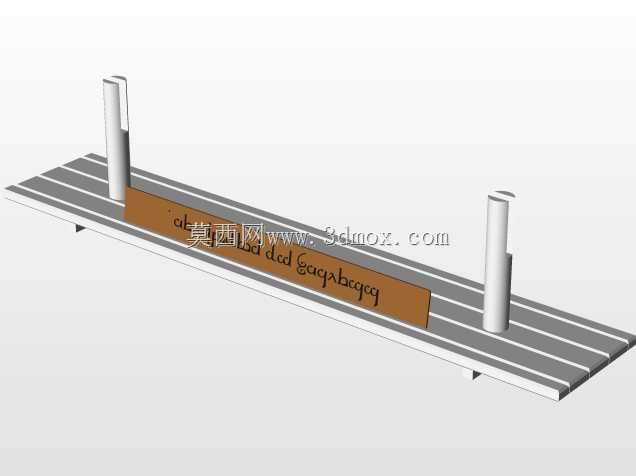

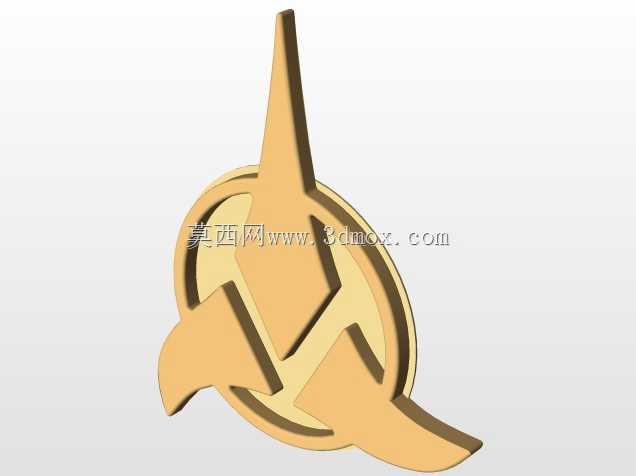

　　即便长时间持握也不会出现局部应力集中导致的硌手问题。中心位置的克林贡徽章浮雕做了0.5mm的下沉式设计，徽章边缘做了R1的圆角过渡，既突出了标识辨识度，也避免浮雕凸起过高在搬运、展示过程中出现磕碰掉漆的问题。配套的展示支架采用实木质感的分层结构，底部承托板做了15度的倾斜角度，放置时战刃主体的重心刚好落在支架两根垂直支撑柱的中心连线上，垂直支撑柱与战刃主体接触的位置做了内凹弧形卡槽，卡槽深度3mm，刚好卡住战刃主体下沿的加厚边框，不需要额外固定件就能保证展品放置的稳定性，不会出现侧翻滑落的问题。承托板前方的铭牌位置预留了标准的激光雕刻位，可根据实际展示需求雕刻对应展品名称、IP相关信息。从安装边界来看，

　　整个展品连同支架的总宽度控制在620mm，总高度380mm，底座深度180mm，常规的桌面展柜、壁挂展架都能满足放置要求，不需要额外定制大尺寸展示空间。刃部所有的尖角位置都做了隐性的R0.3圆角处理，在不破坏视觉锋利感的前提下，避免实体制作后尖角过于锋利划伤接触人员，符合道具类产品的安全设计规范。主体框架的内部做了网格化的加强筋布局，筋厚2mm，网格间距20mm，在采用3D打印制作时可以减少30%的材料用量，同时整体结构强度比实心结构提升40%以上，不会因为日常拿取出现主体变形的问题。刃部表面的做旧纹理采用凹凸蚀刻的设计逻辑，纹理深度控制在0.2mm，后期做表面涂装时可以自然形成明暗层次，

　　不需要额外做旧处理就能呈现出金属武器的厚重质感。握持区的包覆结构与主体框架采用卡槽式连接设计，后期维护时可以单独拆卸更换包覆层，不需要整体拆解展品。支架的垂直支撑柱与底部承托板采用定位销连接，定位销直径6mm，插入深度15mm，拆装时不需要额外工具就能完成拆分，方便运输过程中的包装收纳，减少运输体积。从实际应用场景出发，该结构除了作为影视拍摄道具使用外，还可以通过等比例缩放制作不同尺寸的衍生产品，比如缩小到1/6比例可搭配可动人偶作为配件，放大到1:1尺寸可作为主题场馆的装饰装置，刃部的曲面造型数据也可以直接导入加工中心做金属材质的精加工生产，满足高端收藏级道具的制作需求。设计过程中特意规避了常规冷兵器造型的对称布局，每一组刃角的长度、上扬角度都做了差异化调整，左侧最外侧刃角上扬角度为42度，右侧最外侧刃角上扬角度为38度，中间位置的主尖刃上扬角度为90度，整体视觉重心集中在中心徽章位置，不会因为不对称设计出现视觉偏移的问题。所有曲面连接位置都做了G2连续处理，不管是做渲染输出还是实体加工，都不会出现曲面折痕、棱角突兀的问题，表面质量可以直接满足高精度渲染、五轴加工的精度要求。
