工字钢配套三角连接拉杆结构设计

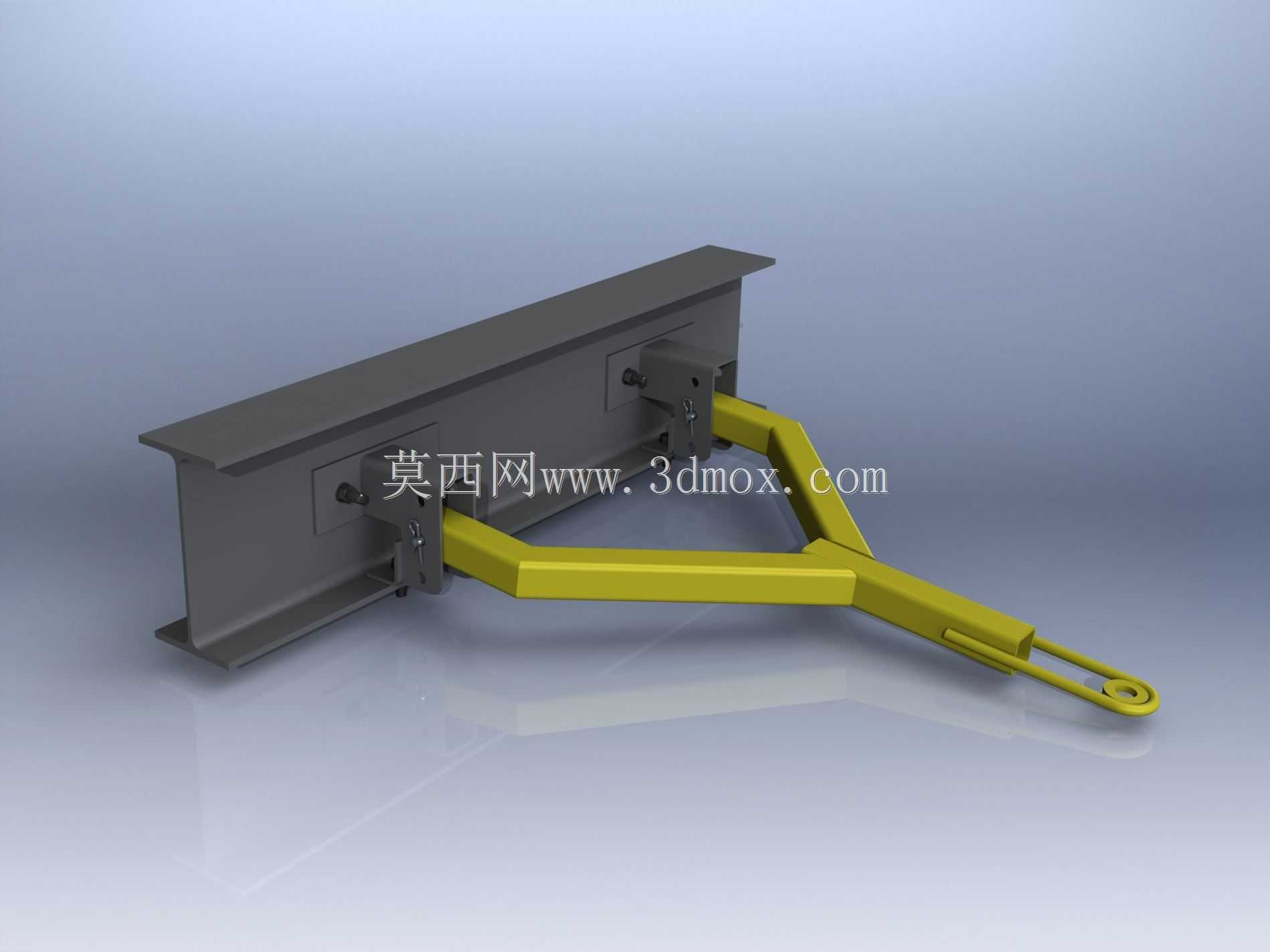

　　在厂房临时构件加固、重型物料短途移位、工装夹具快速装夹这类现场作业场景里，这类三角拉杆的使用频率远高于常规的直杆式连接件，很多一线结构设计人员在做临时受力构件选型时，往往会忽略三角构型对侧向载荷的抵消作用，导致配套的连接件在受斜向拉力时出现焊缝撕裂、安装座变形的问题。从实际使用逻辑来看，这款三角拉杆的核心作用是在工字钢翼缘侧建立稳定的三角受力支撑，区别于普通直拉杆仅能传递单轴向拉力的特性，它的分叉式三角结构可以同时承接来自两个不同方向的斜向载荷，避免单拉杆受侧向力时出现的杆体弯曲、连接螺栓受剪过载的问题。很多现场作业中，工字钢常被用作临时承重梁、滑移轨道的基体，当需要在梁侧挂载牵引工装、临时支撑、防坠构件时，

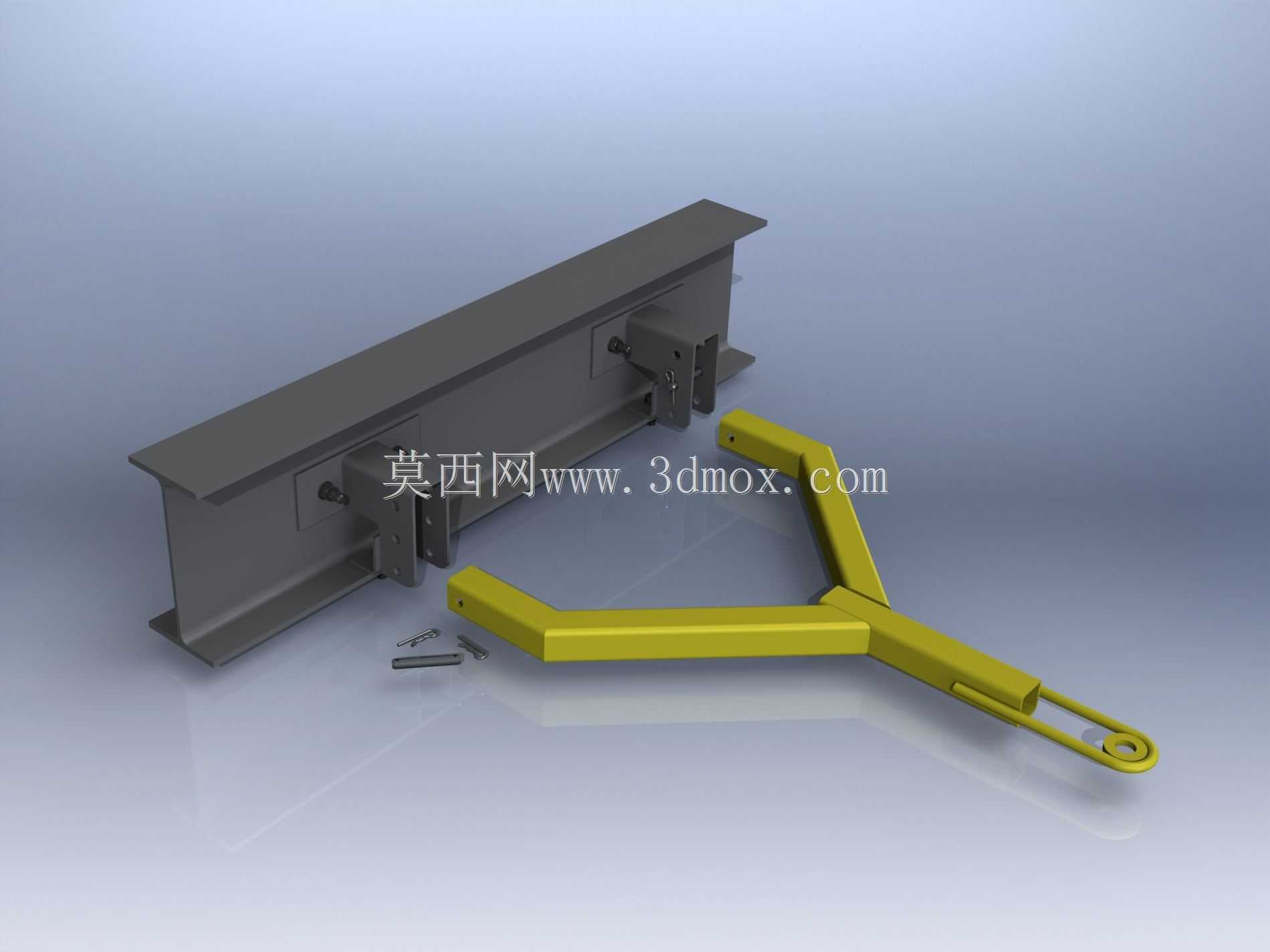

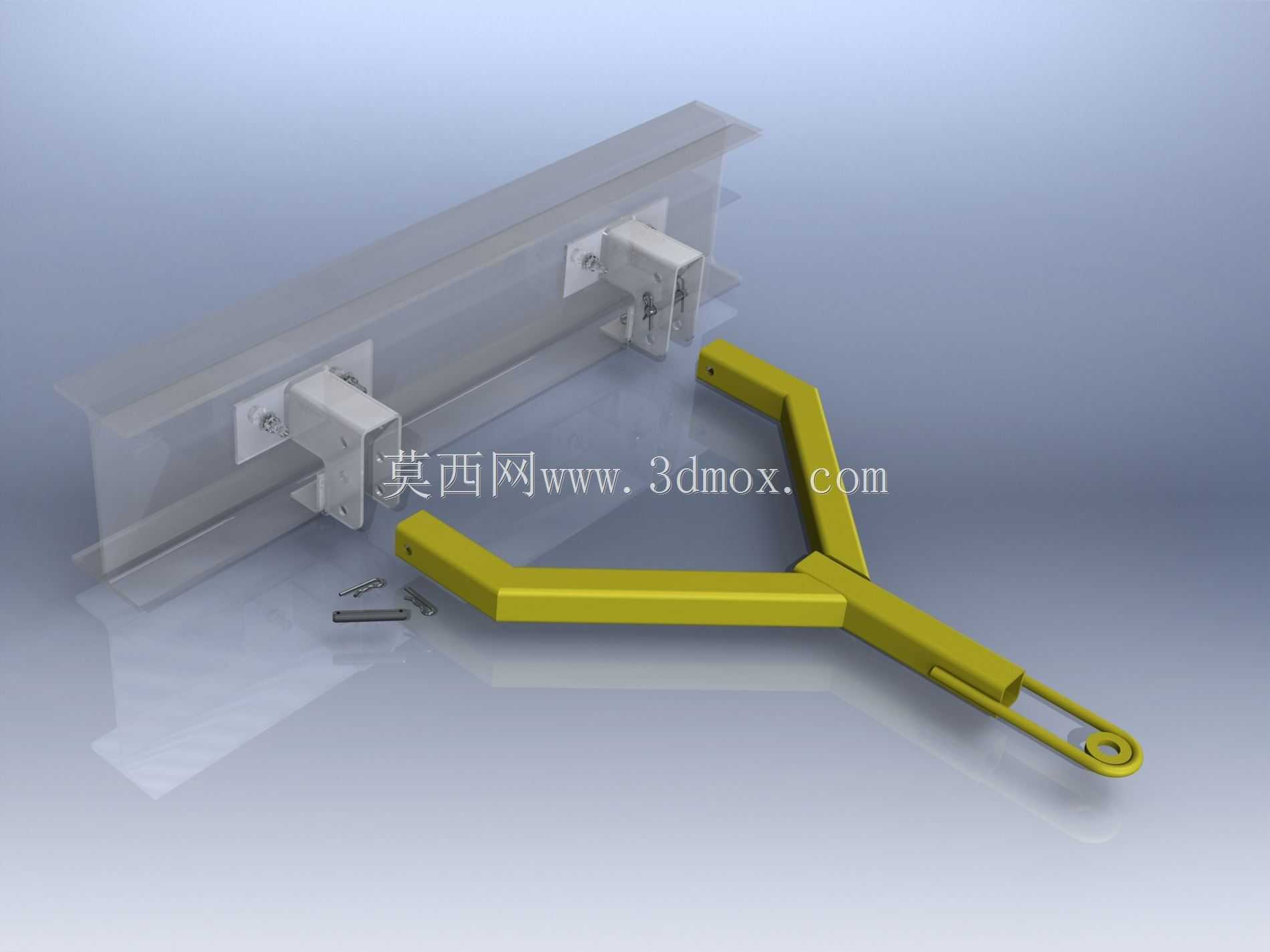

　　直接在工字钢腹板焊接连接座不仅会破坏梁体本身的材料性能，焊接后的残余应力还会影响工字钢后续的承重能力，这款三角拉杆采用夹持式安装结构，通过两组对称布置的夹紧块卡在工字钢的下翼缘两侧，不需要在梁体上开孔、焊接，安装完成后不会对工字钢基体造成不可逆的损伤，拆卸后梁体可以重复用于其他作业场景，非常适合临时作业、可周转工装的配套使用。从设计思路上看，这款构件的三角构型并非简单的杆件拼接，分叉的两个支臂与主拉杆之间的夹角经过受力优化，当主拉杆端承受沿杆体轴向的拉力时，两个支臂会将载荷均匀分散到工字钢翼缘的两个夹持点位上，避免单点受力导致的翼缘局部变形；夹持块与工字钢翼缘的接触面做了适配翼缘斜度的微斜面设计，夹紧螺栓锁紧后，

　　夹持块可以完全贴合翼缘表面，不会因为作业中的振动出现夹紧松动、滑移的问题。主拉杆的末端做了封闭吊环结构，不需要额外配套卸扣就可以直接挂载牵引钩、钢丝绳、张紧器等配件，减少现场安装的配件准备工作。从安装边界来看，这款拉杆适配的是常规热轧工字钢的下翼缘尺寸，夹持块的可调范围覆盖了常用的10号到20号工字钢翼缘宽度，安装时不需要对工字钢做任何裁切、打孔处理，只需要将两个夹持块卡在翼缘两侧，拧紧夹紧螺栓即可完成固定，整个安装过程不需要动用焊接设备、大型钻孔工具，单人借助普通扳手就可以完成作业。支臂与夹持块之间采用铰接连接，允许支臂在小范围内调整角度，当工字钢存在安装倾斜、挂载点受力方向存在小角度偏差时，铰接结构可以自动适配受力角度，

　　避免杆体承受附加的弯曲应力。在实际工况中，这类三角拉杆常被用于工字钢轨道上的电动葫芦防坠牵引、临时管线架设的侧向支撑、重型设备移位时的导向牵引固定，相比焊接式的固定连接件，它的可周转特性能够大幅降低现场工装的耗材成本，同时避免焊接作业带来的防火、探伤等附加工序。设计时需要注意，支臂的截面采用矩形空心型钢，在保证整体结构强度的同时尽可能降低构件自重，避免挂载后给工字钢增加过多的附加载荷；两个支臂的交汇位置做了圆弧过渡处理，避免应力集中导致的交汇位置焊缝开裂，所有连接销轴都做了防脱处理，避免作业过程中销轴窜出导致构件失效。在做选型匹配时，需要确认挂载点的最大拉力不超过杆体的额定载荷，同时夹紧螺栓的锁紧扭矩要达到设计要求，避免夹持力不足导致拉杆从翼缘滑脱；如果作业环境存在腐蚀性介质，还需要对杆体表面做防腐处理，避免锈蚀降低构件的结构强度。
