SolidWorks可变螺旋扫掠3D草绘结构

　　在非标自动化设备的弹性缓冲、柔性管路排布、异形弹簧定制场景中，这类结合3D草绘、扫掠特征与可变螺旋逻辑构建的空间弯扭结构，是很多结构工程师容易卡壳的建模环节。很多刚接触三维建模的从业者，容易陷入“螺旋只能在平面生成、扫掠路径必须是连续平面曲线”的认知误区，实际在做异形输送簧、设备内部异形冷却管路、特殊工位的弹性避让结构时，经常需要用到空间多维度连续变化的螺旋弯管结构，这类结构无法通过常规的平面螺旋加扫描直接生成，必须依托3D草绘来搭建空间路径的控制点。

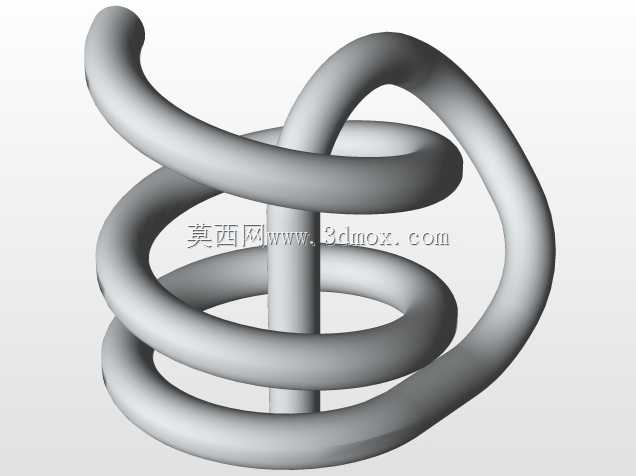

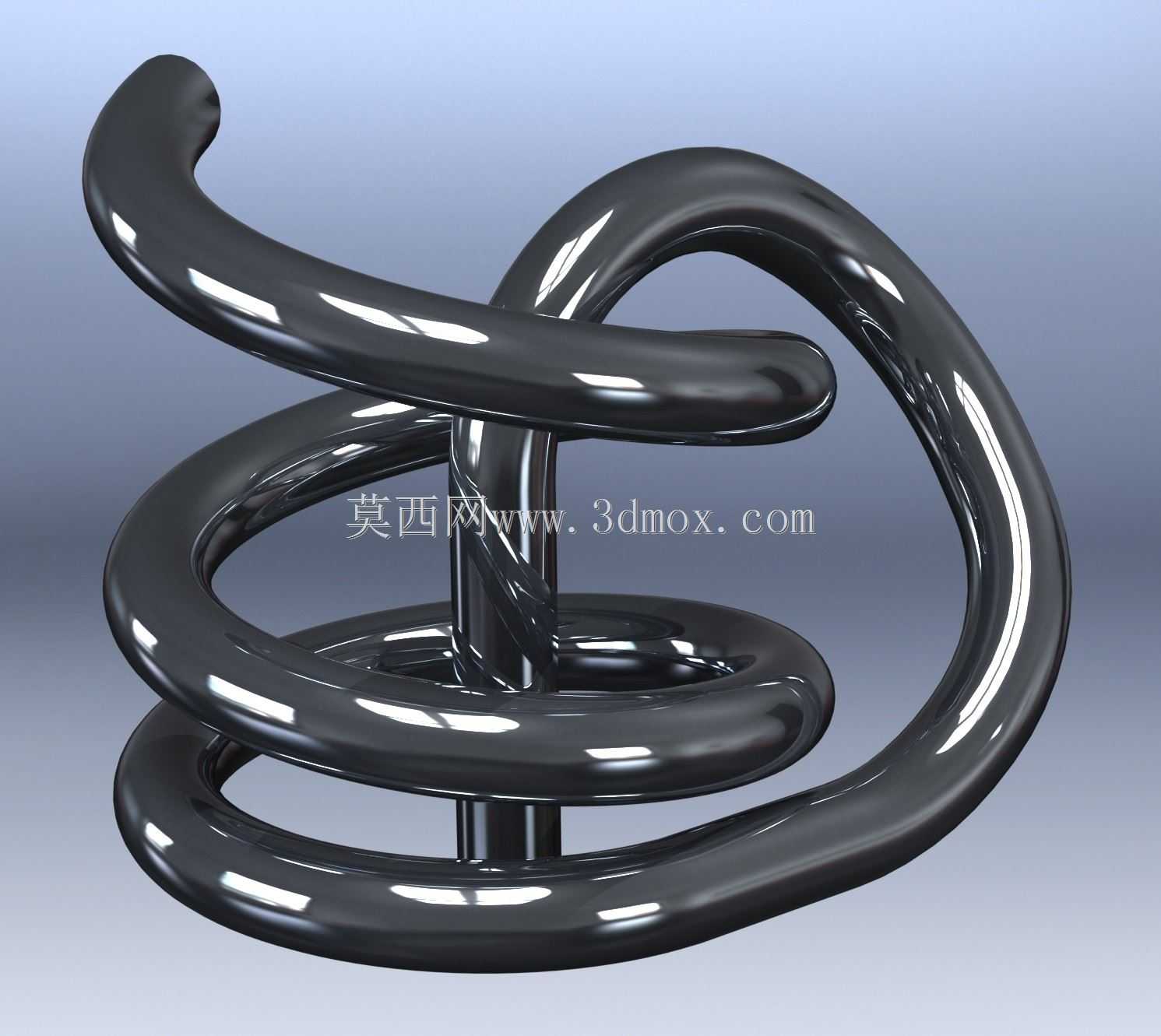

　　做这类结构设计时，首先要明确实际安装边界的约束：比如安装面的固定点位、周边零部件的避让间隙、结构工作时的形变预留空间。以这类带端部弯折的螺旋结构为例，端部的直段或弯段是用来和安装座做配合固定的，螺旋段的核心作用是提供弹性形变空间或者介质输送的连续通道，可变螺距的设计往往是为了匹配不同位置的刚度需求——靠近固定端的螺距更小，刚度更高，避免应力集中在安装根部；靠近活动端的螺距更大，形变量更大，能适配更大的位移补偿需求。

　　建模思路上，不要一开始就直接上手扫掠，要先在3D草绘环境里搭建路径的骨架：先确定两个安装端点的空间坐标，再根据螺旋的总高度、圈数、各段螺距变化值，逐段插入螺旋引导线的控制点，注意每一段路径的相切约束必须连续，不然扫掠出来的实体会出现表面褶皱甚至特征报错。很多人在调用3D草绘相关命令时会发现默认命令栏找不到对应入口，这是因为软件初始配置里没有把3D草绘的相关命令调出到常用工具栏，需要在自定义命令面板里把对应命令拖拽到常用栏，才能快速切换草绘平面、添加空间几何约束。

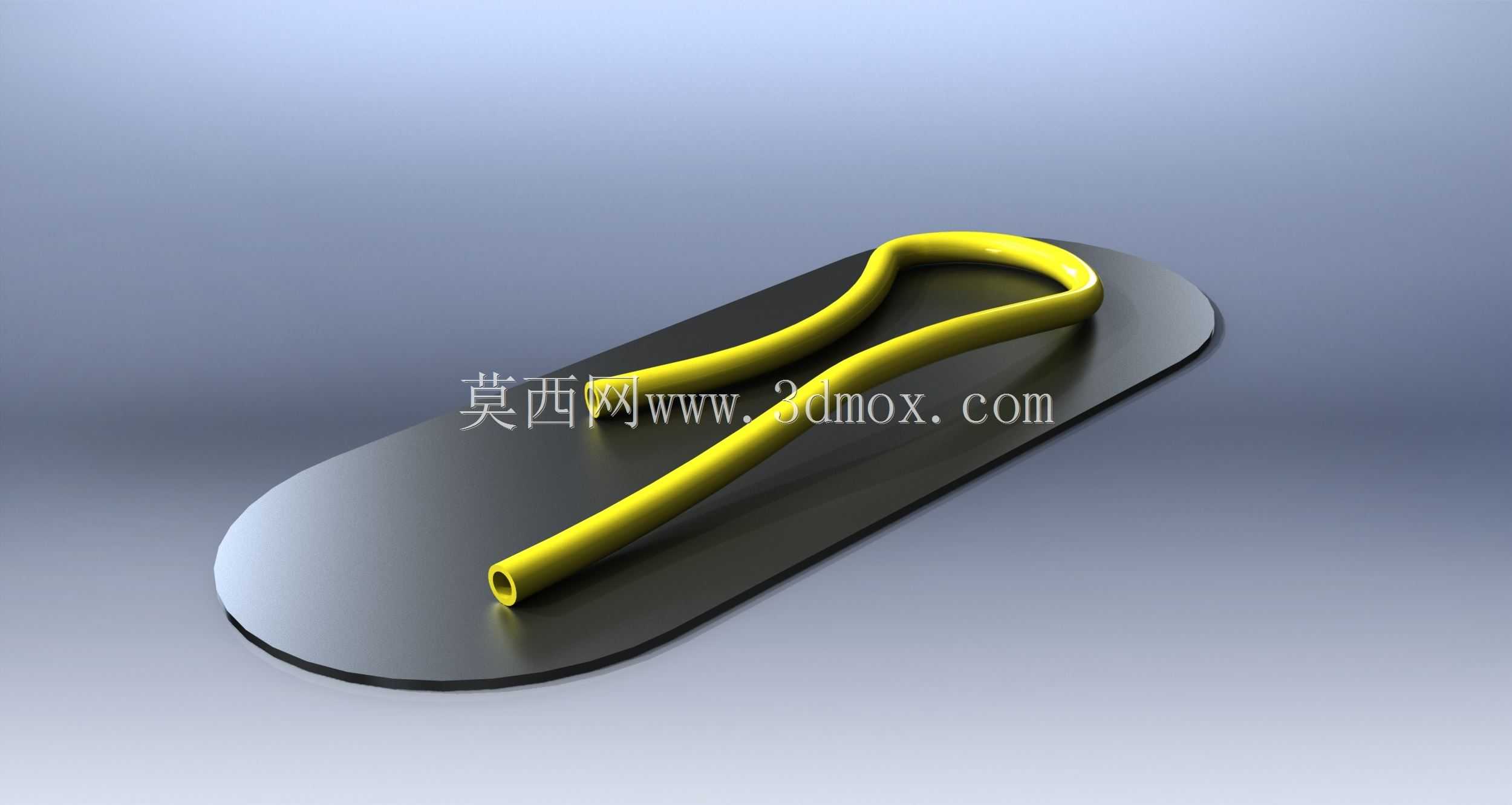

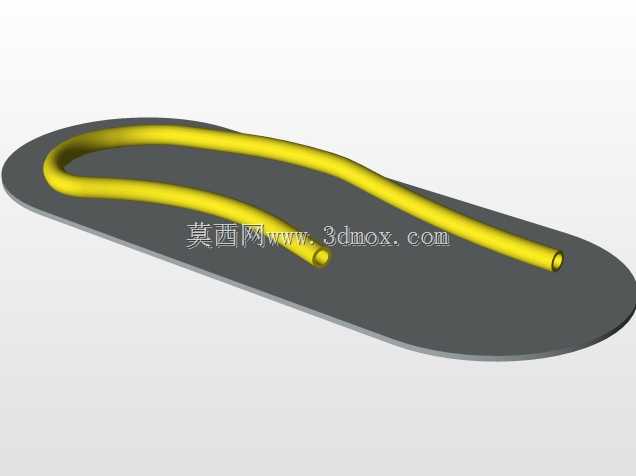

　　从实际应用的角度看，这类结构如果是用作弹性元件，要重点关注螺旋中径和线径的比值，比值过大容易出现失稳，比值过小则刚度不足达不到缓冲要求；如果是用作流体输送的弯管结构，要重点关注弯折处的圆角半径，圆角过小会导致介质流动阻力骤增，甚至在弯折处出现介质沉积堵塞的问题。另外在做装配配合时，端部的固定段要预留足够的配合长度，避免安装后出现应力集中导致的断裂问题，螺旋段和周边零部件的最小间隙要大于结构工作时的最大形变量，防止工作过程中出现剐蹭干涉。

　　很多工程师在做这类结构时容易忽略路径的曲率连续性检查，扫掠完成后直接进入装配环节，等到做运动仿真或者干涉检查时才发现局部位置曲率突变，要么是加工时无法弯制成型，要么是工作时应力集中在突变位置导致结构提前失效。正确的做法是在3D草绘路径搭建完成后，先做曲率检查，确保整个路径的曲率变化平滑，没有突兀的拐点，再基于这个路径做等直径或者变直径的扫掠特征，扫掠过程中注意保持截面和路径的垂直约束，避免出现截面扭转导致的实体变形。

　　在实际设备选型替换场景中，这类非标准螺旋结构往往无法直接采购标准件，必须根据设备的实际安装空间、负载要求、行程需求做定制化设计，这时候掌握3D草绘加扫掠加可变螺旋的建模逻辑，就能快速根据现场的安装边界调整参数，不用反复修改特征导致建模历史树报错。比如在小型振动给料设备里，这类异形螺旋结构可以作为物料输送的通道，同时兼顾缓冲减震的作用；在精密检测设备的工位避让结构里，这类带弯折的螺旋弹性件可以在小空间内提供足够的压紧力，同时不会和周边的检测传感器产生干涉。
