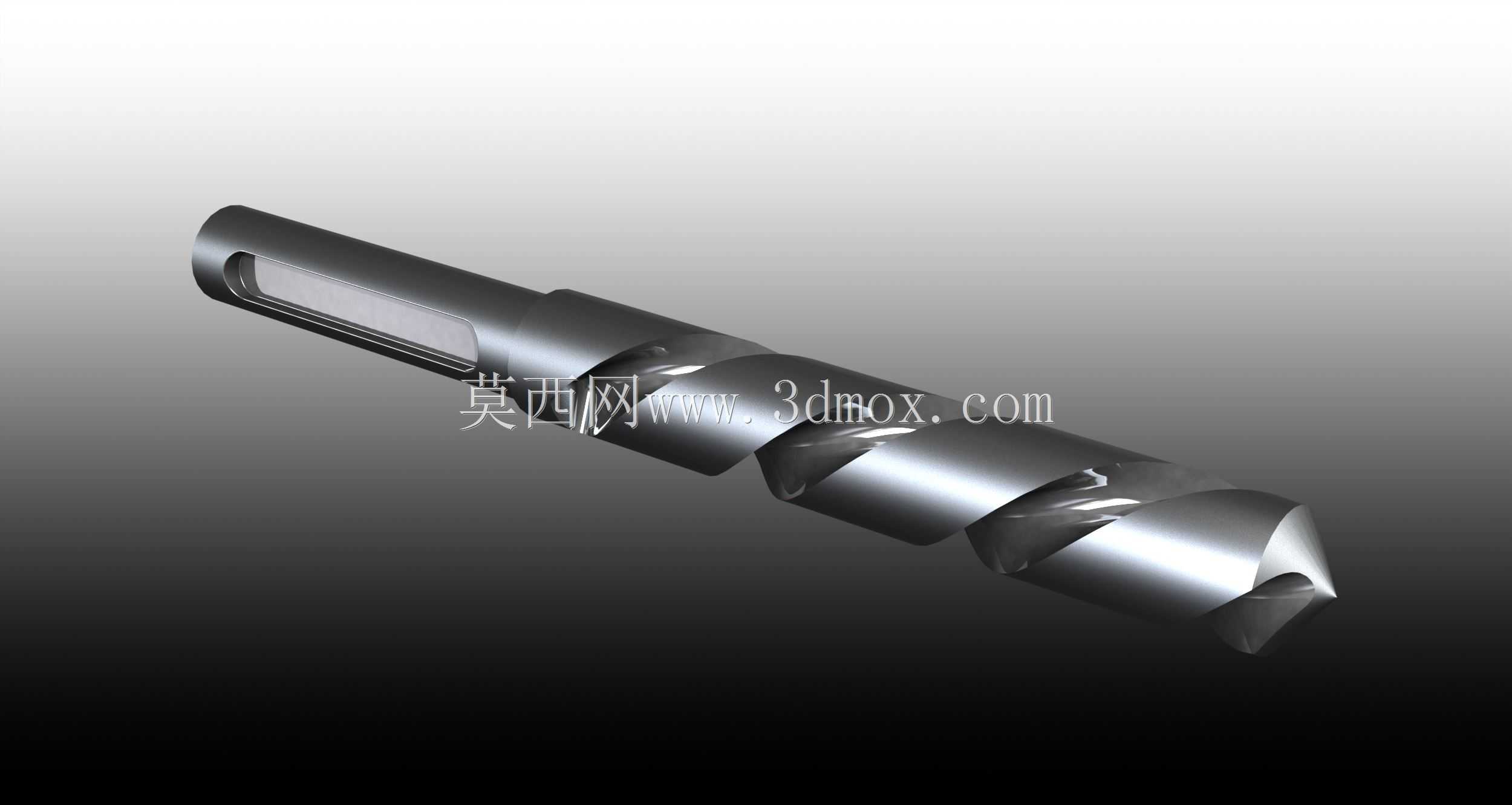

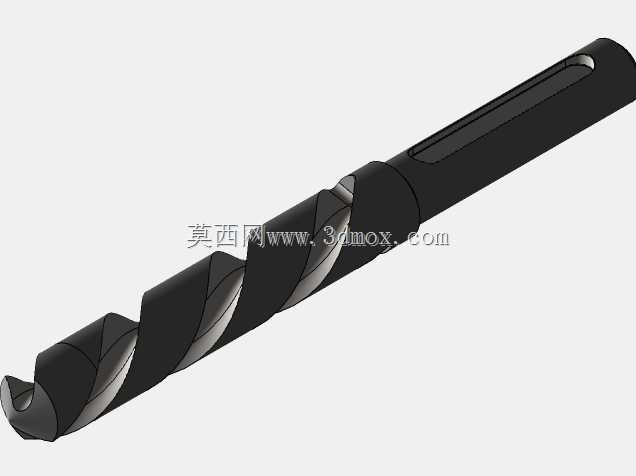

直径12毫米直柄麻花钻结构设计

　　在常规金属切削加工场景里，12mm直径的直柄麻花钻是车间里出镜率极高的孔加工刀具，不管是普通台式钻床、立式钻床的单件小批量钻孔作业，还是摇臂钻床针对钢结构件的预制孔加工，甚至是数控铣床、加工中心上搭配钻夹头完成的孔位粗加工工序，都能见到这类刀具的身影。它的核心用途是在实体金属工件上钻出直径12mm的基准孔，后续可根据工艺需求进行扩孔、铰孔、攻丝等二次加工，覆盖了普通碳钢、铝合金、铜合金等多种常见工程材料的钻孔需求，在五金维修、钢结构预制、机械零件加工、模具修配等场景都有不可替代的作用。

　　从功能特性来看，这款钻头采用标准高速钢材质的设计逻辑，切削部分保留了麻花钻经典的双主切削刃结构，横刃经过标准修磨预留，能够在钻孔初始阶段快速切入工件表面，两条螺旋排屑槽的槽型经过曲率优化，钻孔过程中产生的带状切屑可以顺着螺旋槽顺畅排出孔外，避免切屑堵塞在孔内造成钻头烧损、孔壁划伤的问题。直柄夹持部分的直径与钻头工作直径保持一致，表面做了粗糙度处理，能够和标准钻夹头的三爪结构紧密贴合，夹持时不会出现打滑、偏摆的问题，保证钻孔过程的同轴度。钻柄末端的扁尾结构设计，能够适配带扁尾锁紧的钻夹头，在大进给量钻孔时避免钻头在夹头内转动打滑，提升重切削工况下的夹持可靠性。

　　设计过程中首先要匹配标准钻夹头的夹持范围，12mm直径的直柄属于普通台钻、手持电钻都能兼容的夹持尺寸，不需要搭配变径套就能直接装夹，降低了现场使用的适配成本。切削部分的顶角采用通用的118度标准角度，这个角度对于普通碳钢、铸铁等常见材料的切削适应性最好，既不会因为顶角过小导致钻头轴向抗力过大，也不会因为顶角过大造成切削刃强度不足、容易崩刃的问题。螺旋槽的螺旋角设置为30度左右，这个角度下排屑阻力最小，同时能够保证切削刃有足够的强度，在进给量0.1-0.3mm/r的常规切削参数下，切屑能够平稳排出不会卡滞。棱带的设计保留了0.2mm左右的宽度，既能够起到导向修光孔壁的作用，又不会因为棱带过宽造成和孔壁的摩擦阻力过大，减少钻孔过程中的发热问题。

　　从安装边界尺寸来看，这款钻头的总长度控制在150mm左右，其中切削工作部分长度约为100mm，直柄夹持部分长度约为50mm，装夹时只要保证钻夹头至少夹持30mm以上的柄部长度，就能保证钻孔过程的刚性，不会出现钻头晃动、钻孔偏斜的问题。钻孔作业时需要注意，工件必须装夹牢固，钻头的轴线要和工件表面保持垂直，初始钻进时采用小进给量对准孔位中心，待切削刃完全切入工件后再调整到正常进给参数，钻深孔时要及时退钻排屑，避免切屑在孔底堆积造成钻头折断。日常使用中如果发现主切削刃磨损，要及时用砂轮修磨切削刃，保证两个主切削刃的长度、角度对称，避免钻孔出现孔径扩大、孔壁粗糙的问题。这类钻头的设计完全贴合通用机械加工的实际需求，没有多余的特殊结构，不管是批量生产还是车间日常修配使用，都能稳定满足12mm直径孔的加工要求，是孔加工刀具里通用性极强的基础款型。
