多层钢结构建筑外立面框架构造设计

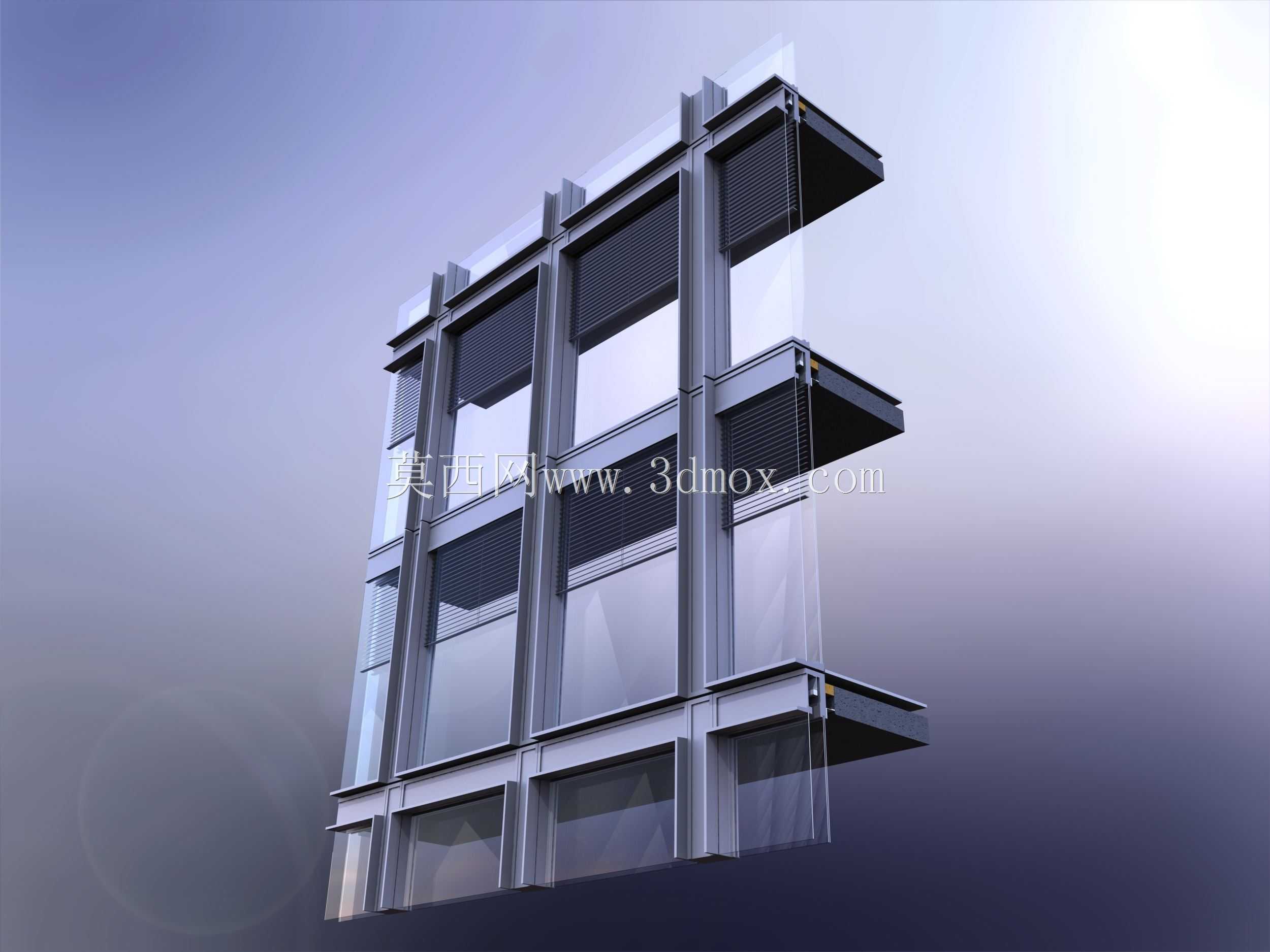

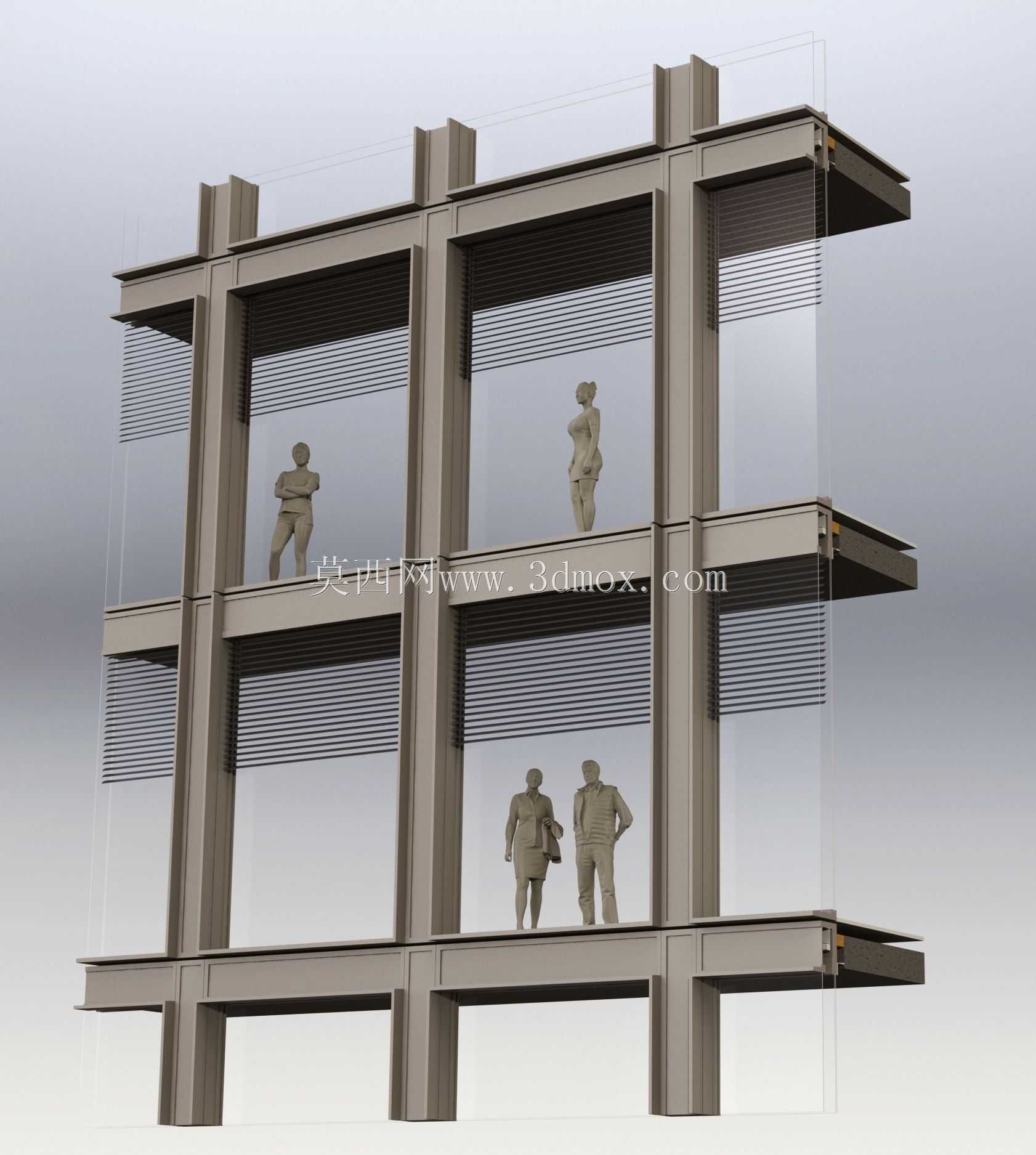

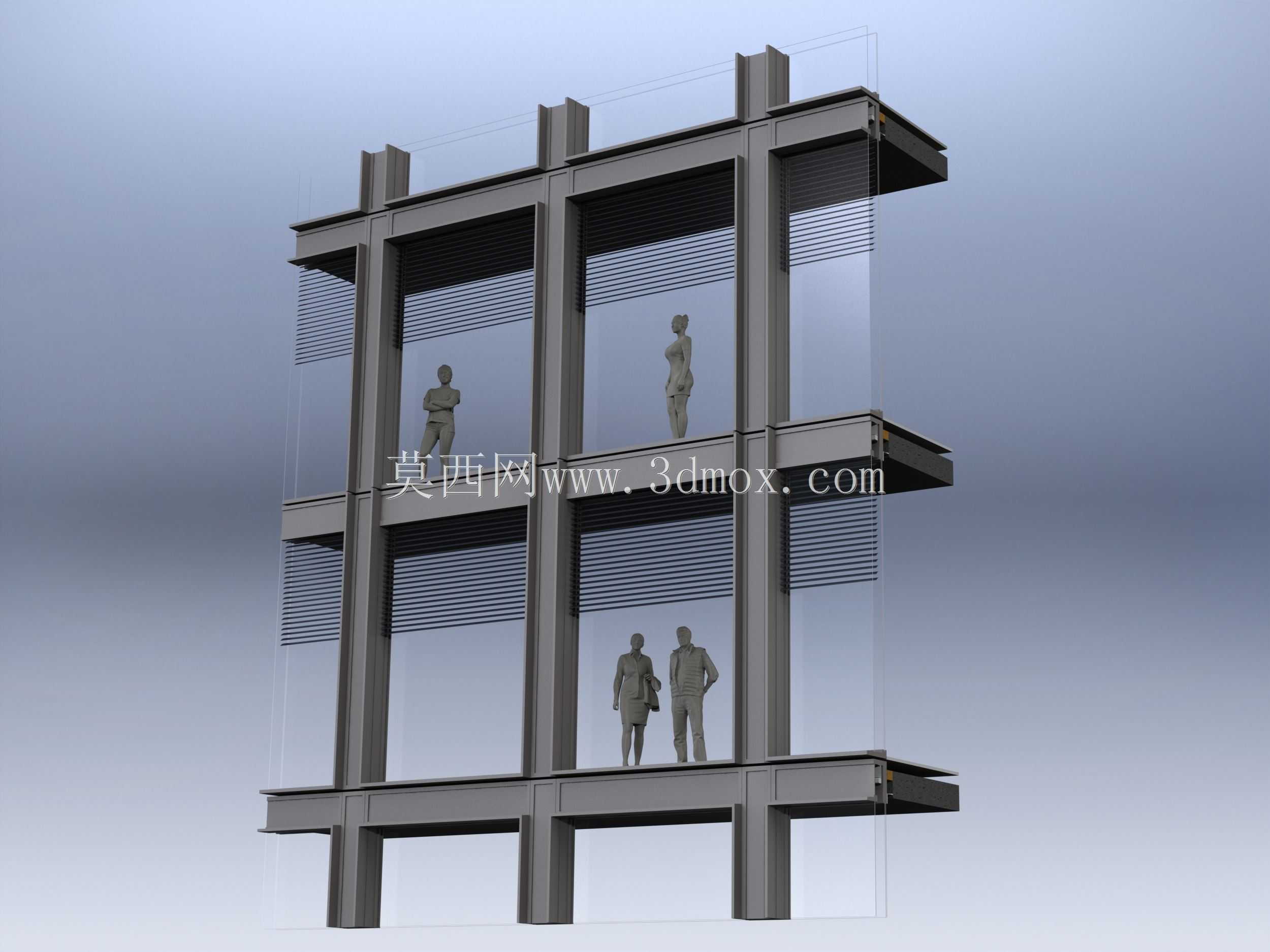

　　这套建筑外立面框架结构，主要应用于多层商业建筑、公共办公建筑的外围护支撑体系设计环节，在实际项目中承担着外立面幕墙荷载传递、楼层外挑区域结构承载、建筑立面造型落地的核心作用。从结构受力逻辑来看，整个框架采用竖向钢柱作为主要竖向承重构件，柱体沿建筑立面网格均匀排布，柱间设置横向钢梁连接，形成规整的方格形受力网格，每一层的横向钢梁同时承担本层外挑楼板的端部支撑、外立面幕墙龙骨的连接固定作用，竖向荷载通过钢梁传递至钢柱，再逐层向下传导至建筑主体基础结构，水平方向的风荷载则通过框架网格的整体刚度传递至建筑主体核心筒结构，保证外立面在极端风压下的结构稳定性。

　　设计过程中，首先明确了框架的安装边界条件：竖向钢柱的截面尺寸根据楼层总高度、单层层高、外立面附加荷载计算确定，柱体与建筑主体结构的连接节点采用预埋钢板焊接的方式，每层钢梁与钢柱的连接采用刚性节点设计，保证节点处的弯矩传递能力，避免外立面框架在长期荷载作用下出现节点变形。外挑楼板的端部与钢梁上翼缘通过栓钉焊接固定，保证楼板与钢梁的协同受力，避免外挑区域出现端部下挠的问题。外立面的玻璃幕墙、横向遮阳百叶等附属构件，均通过专用连接件固定在钢梁与钢柱的预设安装点位上，所有安装点位在建模阶段就完成了孔位预留，避免现场施工时的二次开孔对结构构件造成强度损伤。

　　从功能特性来看，这套框架结构采用外露式设计，本身就构成了建筑立面的视觉肌理，规整的网格线条形成了简洁现代的建筑外观，不需要额外做大面积的外立面装饰覆盖，既降低了外立面的材料成本，也减少了后期外立面维护的工作量。框架每层预留的外挑空间，可以作为建筑的外廊、观景平台使用，搭配透明玻璃护栏，既保证了空间的通透感，也满足了临边防护的安全要求。横向设置的遮阳百叶安装在钢梁之间的区域，可以根据当地太阳高度角调整百叶角度，在夏季遮挡直射阳光进入室内，降低建筑空调能耗，冬季则可以调整角度让阳光射入室内，提升室内空间的热舒适度。

　　建模过程中对所有构件的连接节点做了精细化处理，钢柱的拼接位置设置在楼层钢梁以上1.2米处，避开结构受力最大的节点区域，拼接节点采用高强螺栓连接搭配焊接补强的方式，保证拼接位置的结构强度与原构件一致。钢梁的变截面位置做了圆弧过渡处理，避免应力集中导致的结构疲劳问题。所有外露钢构件的表面处理预留了防腐涂层、防火涂层的厚度空间，在建模时就考虑了涂层施工后的构件尺寸偏差，保证后续幕墙安装时的配合精度。另外，框架的尺寸设计充分考虑了现场施工的吊装能力，单个构件的重量控制在常规施工塔吊的吊装额定范围内，构件的分段长度满足运输车辆的尺寸限制，不需要额外做特殊运输方案，降低项目的施工成本与安装难度。

　　在实际项目应用中，这套框架结构可以根据建筑的实际层高、立面宽度做参数化调整，钢柱与钢梁的截面尺寸可以根据不同项目的荷载计算结果灵活替换，网格的尺寸也可以根据建筑立面的造型需求做非等比例调整，适配不同风格的建筑外立面设计需求。结构的排水设计也整合在框架构件中，钢梁顶部设置了微小的排水坡度，将外立面的雨水引导至预设的排水立管位置，避免雨水长期积存在构件表面造成腐蚀问题，延长结构的整体使用寿命。
