微型仿生蜻蜓式低空侦察飞行器结构设计

　　做这类微型仿生飞行器的结构设计，最先要卡的是应用场景的边界——毕竟这类巴掌大的小尺寸飞行器，核心使用场景集中在室内狭小空间侦查、复杂楼宇缝隙巡检、高危密闭空间探测这类常规多旋翼无人机进不去的区域，不像消费级航拍无人机要扛风、要长续航，它的核心诉求是低可探测性、小尺寸通过性，以及足够支撑短距离作业的动力冗余。

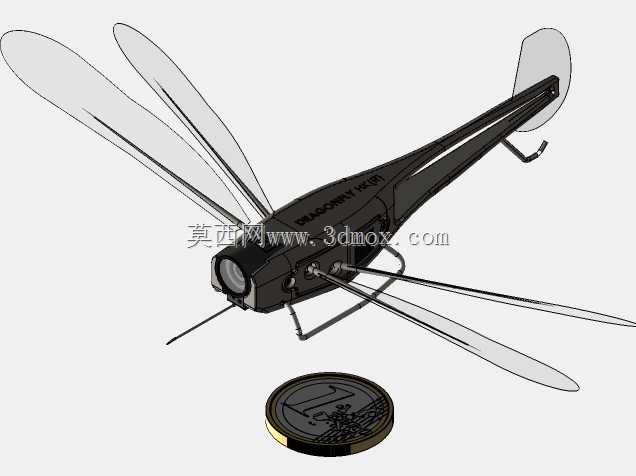

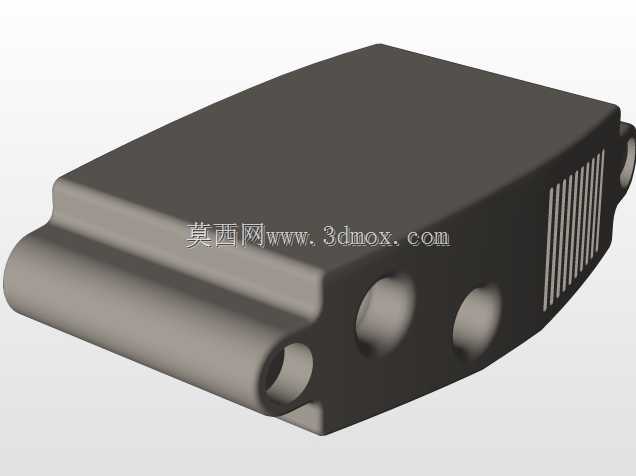

　　先从外形尺寸和安装边界说，整机展开后的翼展控制在12厘米以内，机身主体长度不超过8厘米，不含旋翼的最大截面直径不到1.5厘米，这个尺寸是反复卡过的：要能从常规住宅窗户的限位缝隙、通风管道的检修口、建筑幕墙的拼接缝隙里穿过去，要是尺寸再大一点，很多狭窄通道就卡壳了。安装边界上，所有机载元件都要内嵌在机身的碳纤维骨架槽位里，没有外凸的结构件，避免在穿行的时候勾挂线缆、织物或者建筑凸起，连天线都做了薄膜化处理，贴在机身蒙皮内侧，不会额外增加轮廓尺寸。

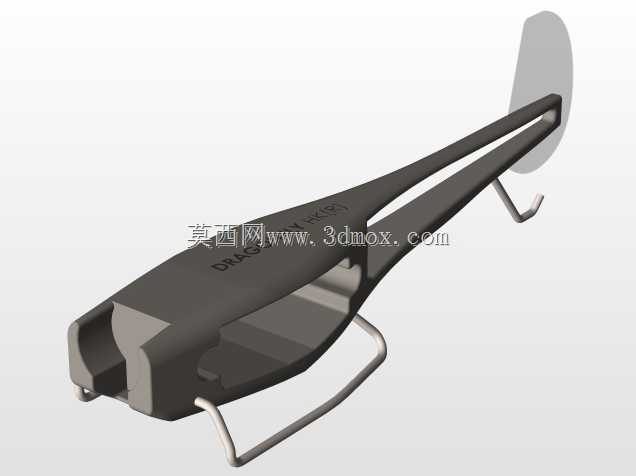

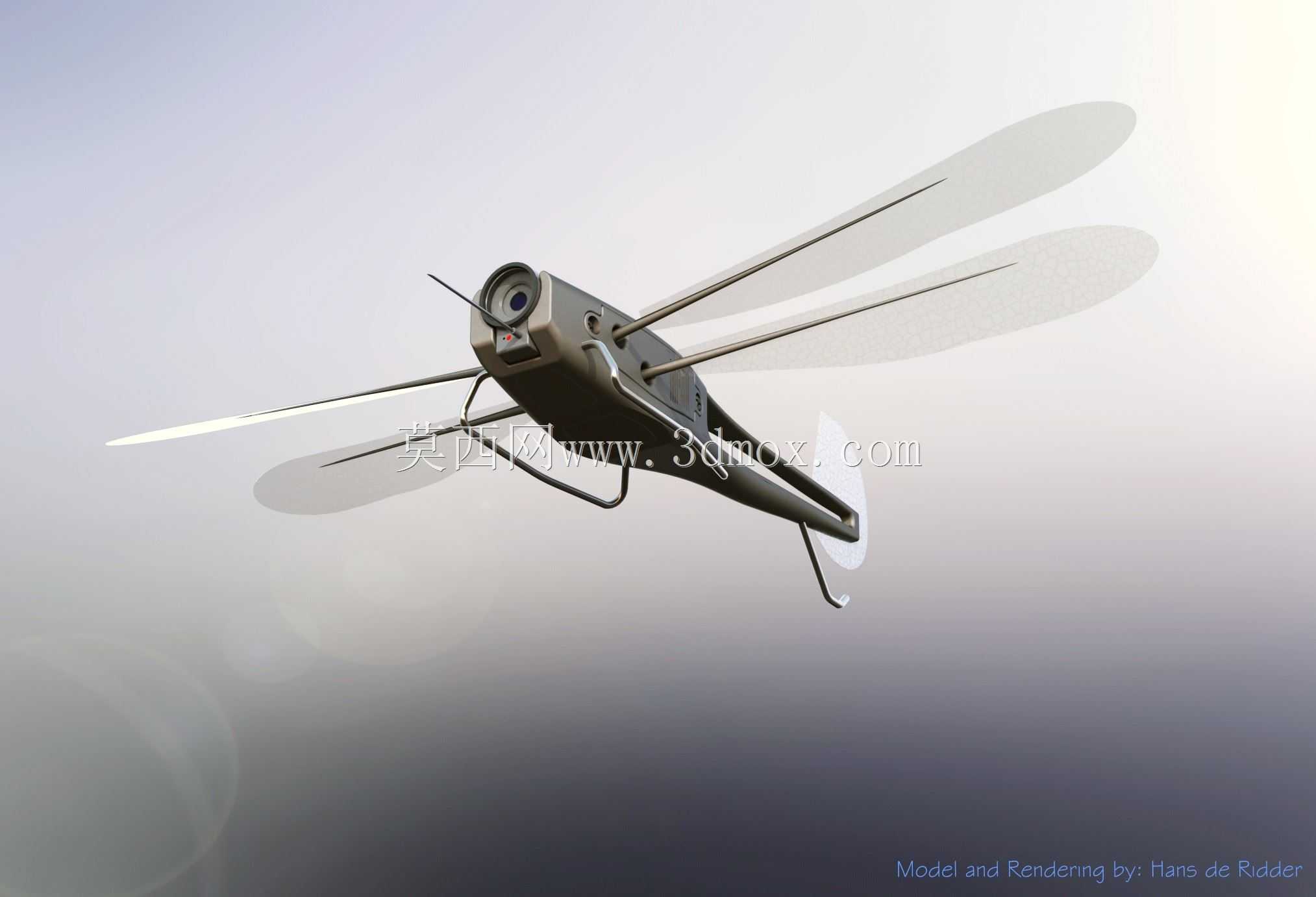

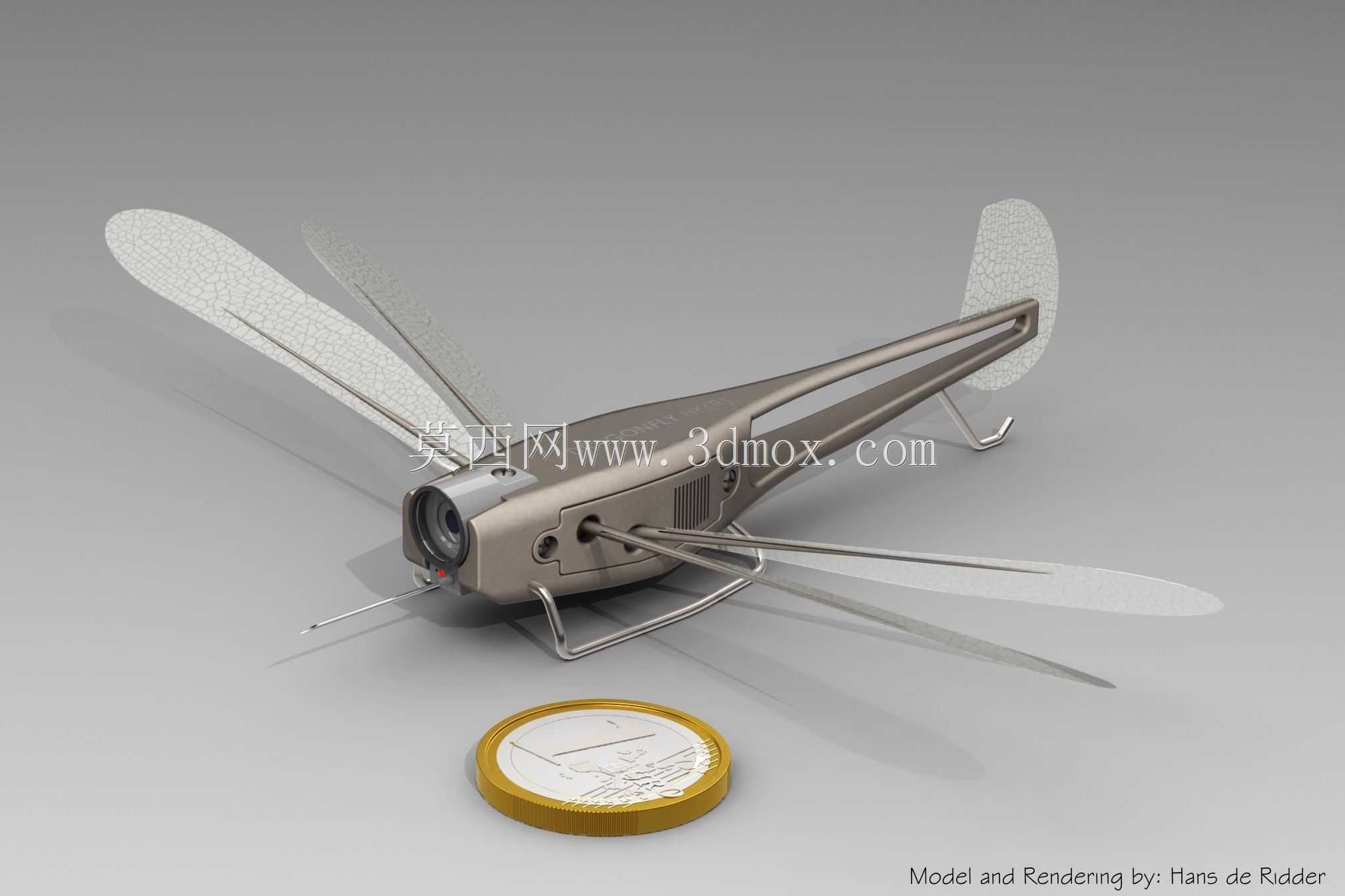

　　设计思路上没有照搬常规四旋翼的布局，而是参考蜻蜓的双对翼扑动加尾部微型旋翼的结构，前两对扑翼负责提供主要升力和姿态调整，尾部的小旋翼负责航向修正，这样的布局比同尺寸的多旋翼结构噪音低至少15分贝，在室内环境下，距离3米以上就几乎听不到运行声音，隐蔽性比常规旋翼结构好很多。机身骨架用的是0.2毫米厚的碳纤维片材激光切割拼接，没有用3D打印的结构件，就是为了控制整机重量，空机重量加上电池和微型摄像头模组，总重不到20克，哪怕碰到室内的易碎物品，也不会造成撞击损坏，就算意外坠落，自身结构的损坏概率也很低。

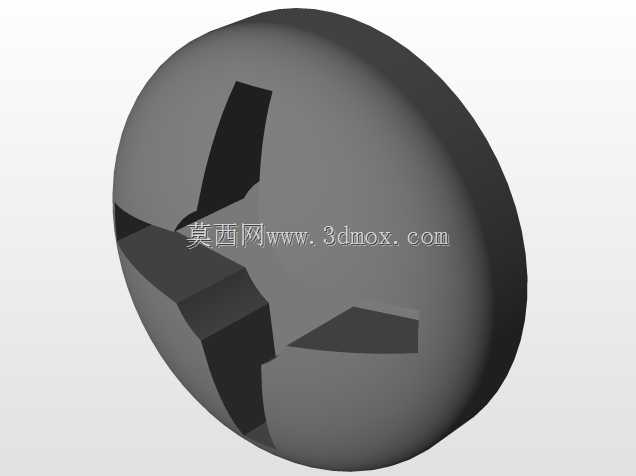

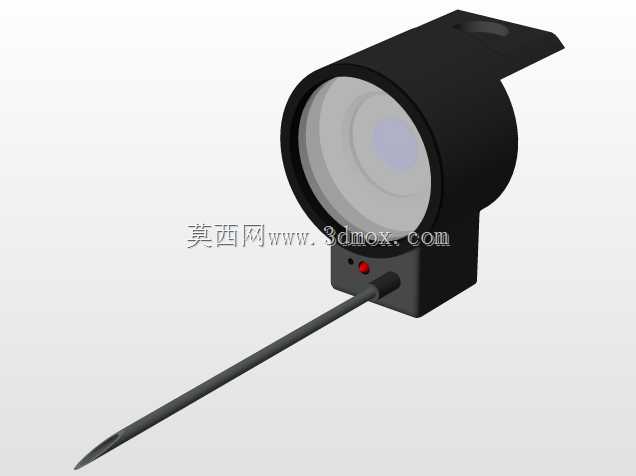

　　功能特性上，首先是动力系统的匹配，扑翼的驱动用的是两个直径4毫米的空心杯电机，搭配减速比1:25的微型齿轮组，把电机的高转速转换成扑翼每秒25次的扑动频率，这个频率是反复调试过的，既能提供足够的升力，又不会因为频率太高产生尖锐的运行噪音。尾部的航向调整旋翼用的是直径3毫米的空心杯电机，搭配直径2厘米的超薄螺旋桨，只在航向调整的时候输出动力，平飞和悬停的时候不工作，尽可能节省电量。机载的感知模块用的是毫米级的微型摄像头，分辨率刚好满足近距离识别目标的需求，没有做过高的参数堆砌，就是为了控制功耗，整机搭配40毫安时的超薄锂聚合物电池，能支持6到8分钟的悬停作业，足够完成单次的近距离侦查或者探测任务。

　　实际用途层面，除了大家熟知的特殊场景侦查作业，这类微型飞行器在工业领域也有很实在的用处：比如大型设备内部的管路检测，不需要拆开设备外壳，就能从散热缝隙飞进去观察管路的渗漏、零件的松动情况；还有仓储环境下的高位货架缝隙盘点，不用人员爬高，就能飞到货架层板之间查看货物的摆放情况；甚至在灾害救援的场景下，能穿过坍塌建筑的狭小缝隙，探测被困人员的位置，比搜救犬或者生命探测仪的覆盖范围更灵活。

　　结构设计的时候还特意考虑了易维护性，所有的零部件都是卡扣式连接，没有用微型螺丝固定，要是扑翼或者电机损坏，不需要专用工具，用镊子就能快速更换备件，适合在户外或者作业现场快速维修。机身蒙皮用的是超薄的PET薄膜，印成和蜻蜓类似的青绿色纹理，一方面是在户外植被环境下有一定的伪装效果，另一方面薄膜的韧性好，碰到障碍物的时候能产生一定的形变缓冲，不会直接撞坏内部的骨架和元件。

　　之前调试的时候踩过不少坑，最开始把电池放在机身头部，结果飞行的时候头重脚轻，稍微有点气流就会栽头，后来把电池挪到机身中部靠后的位置，调整了重心位置，刚好落在前后扑翼的升力中心点上，悬停的时候的姿态稳定性提升了很多。还有最开始的扑翼用的是硬质塑料片，扑动的时候产生的风噪很大，后来换成了和蜻蜓翅膀质感类似的超薄PET薄膜，加了碳纤维的翼脉支撑，不仅噪音降下来了，扑动产生的升力还提升了大概10%，因为柔性翼面在扑动的时候会产生自然的形变，能更好地利用空气涡流，比硬质翼面的气动效率高不少。

　　另外在控制逻辑上，没有用常规无人机的GPS定位，因为室内或者狭小空间里GPS没有信号，而是用了光流定位加微型陀螺仪的组合，能在距离墙面或者地面10厘米的位置稳定悬停，不会因为气流扰动撞上去。控制信号用的是2.4G的微型天线，在无遮挡的环境下控制距离能到100米，穿过一堵普通砖墙的话控制距离也有30米，足够满足大部分作业场景的需求。整机没有设计起落架，就是为了控制重量和尺寸，降落的时候直接停在平面上就行，因为整机重量很轻，哪怕直接落在树枝上或者电线上，也不会滑落或者损坏结构。
