建筑幕墙包层挤出配套结构组件

　　在建筑外围护结构的挤出成型生产环节，这类包层结构组件是前置选型验证环节的核心参照载体，很多刚接触建筑型材挤出工艺的设计人员容易忽略前置选型对后续量产的影响，往往等到模具开模、试挤出阶段才发现结构适配性问题，造成模具返工、原料浪费的情况不在少数。这套结构的设计初衷，就是在挤出工艺启动前，完成不同包层形式的结构匹配验证，把可能出现的装配干涉、密封间隙、型材配合公差问题提前暴露在三维验证阶段，避免后续生产环节的不必要损耗。

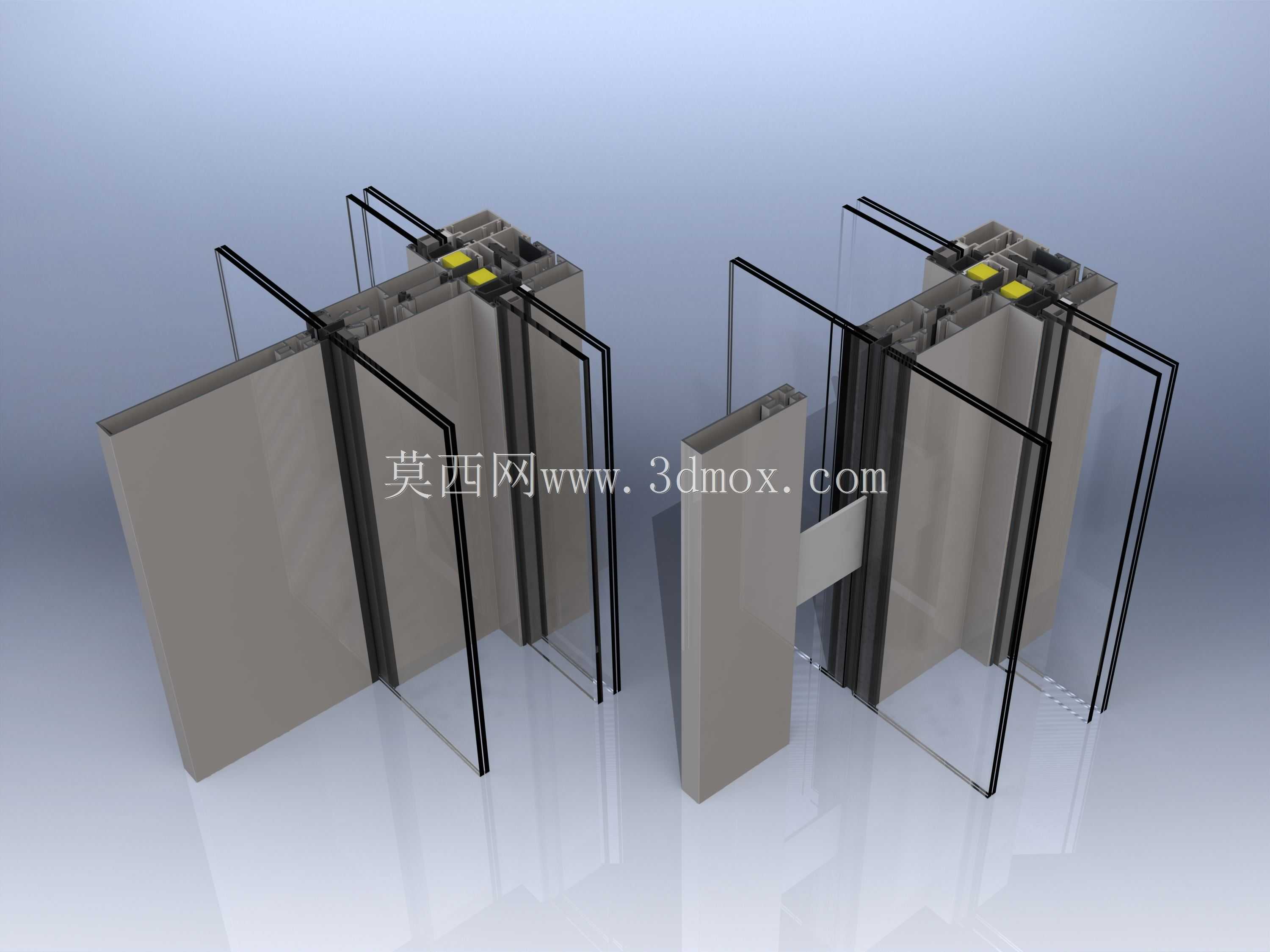

　　从实际应用场景来看，这类包层结构主要适配建筑外围护的幕墙系统、室内隔断墙系统的配套型材生产，不管是商用建筑的玻璃幕墙横竖龙骨包边，还是办公空间的玻璃隔断竖向覆层，都需要通过挤出工艺生产对应的铝合金或塑钢型材，而不同的幕墙分格尺寸、玻璃厚度、密封胶条选型，都会直接影响包层型材的截面结构。这套三维结构把几种常用的包层截面形式做了等比例还原，设计人员在做挤出模具设计前，可以直接在模型上调整包层的卡接槽尺寸、密封边宽度、与主龙骨的配合间隙，不用反复绘制二维截面做理论推导，能直观看到不同参数下的结构配合状态。

　　从功能特性上看，这套结构还原了包层组件的实际装配逻辑：包层主体通过侧边的卡接结构与主墙体或龙骨型材固定，不需要额外的外露固定件，保证外立面的平整美观；预留的玻璃安装槽位匹配常规的幕墙玻璃厚度，槽内预留了密封胶条的安装空间，能保证装配后的水密性、气密性要求；相邻包层组件的拼接位置做了错位止口设计，避免热胀冷缩造成的拼接缝开裂、渗水问题。很多设计人员在做这类结构时，容易忽略包层与窗帘轨道的集成需求，这套结构里也预留了对应的安装位，不用在后期现场施工时额外在包层上打孔固定，减少现场施工的工作量，也避免打孔破坏包层的表面防腐层。

　　设计思路上，这套结构没有做过多的冗余特征，所有结构特征都围绕挤出工艺的生产要求做了优化：所有截面的壁厚保持均匀，避免挤出过程中因为壁厚不均造成的冷却变形、出料速度不一致问题；所有转角位置都做了适配挤出工艺的圆角过渡，避免尖角位置造成的应力集中，也减少挤出模具的加工难度；卡接结构的卡接量控制在常规挤出型材的合理范围内，既保证装配后的连接强度，又不会因为卡接过紧造成装配困难，或者卡接过松造成使用过程中脱落。

　　从安装边界与尺寸配合来看，这套包层结构的截面尺寸适配常规的幕墙龙骨规格，包层安装完成后，与主龙骨的配合间隙控制在0.2mm以内，既保证安装时的顺利插接，又不会因为间隙过大造成晃动；玻璃安装槽的深度匹配常规的玻璃插入深度要求，能承受常规的风荷载作用下的玻璃受力，不会出现玻璃脱槽的风险；包层的外表面没有突出的结构，能保证外立面的平整性，减少积灰，降低后期的外立面清洁维护难度。在实际的项目应用中，设计人员可以根据具体项目的风压值、分格尺寸，在这个基础模型上调整壁厚、卡接量、槽位尺寸，快速生成适配具体项目的包层结构，不用从零开始绘制截面，大幅提升前期选型与结构设计的效率，也能减少因为二维设计的视角局限造成的结构错漏。
