荷兰Zr.Ms皮特曼近海柴电潜艇仿真设计

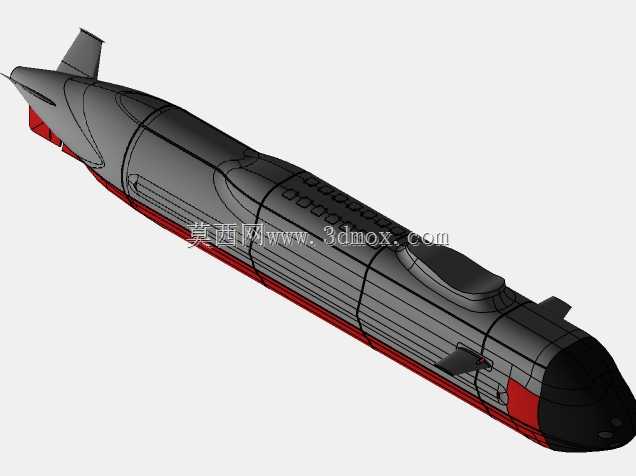

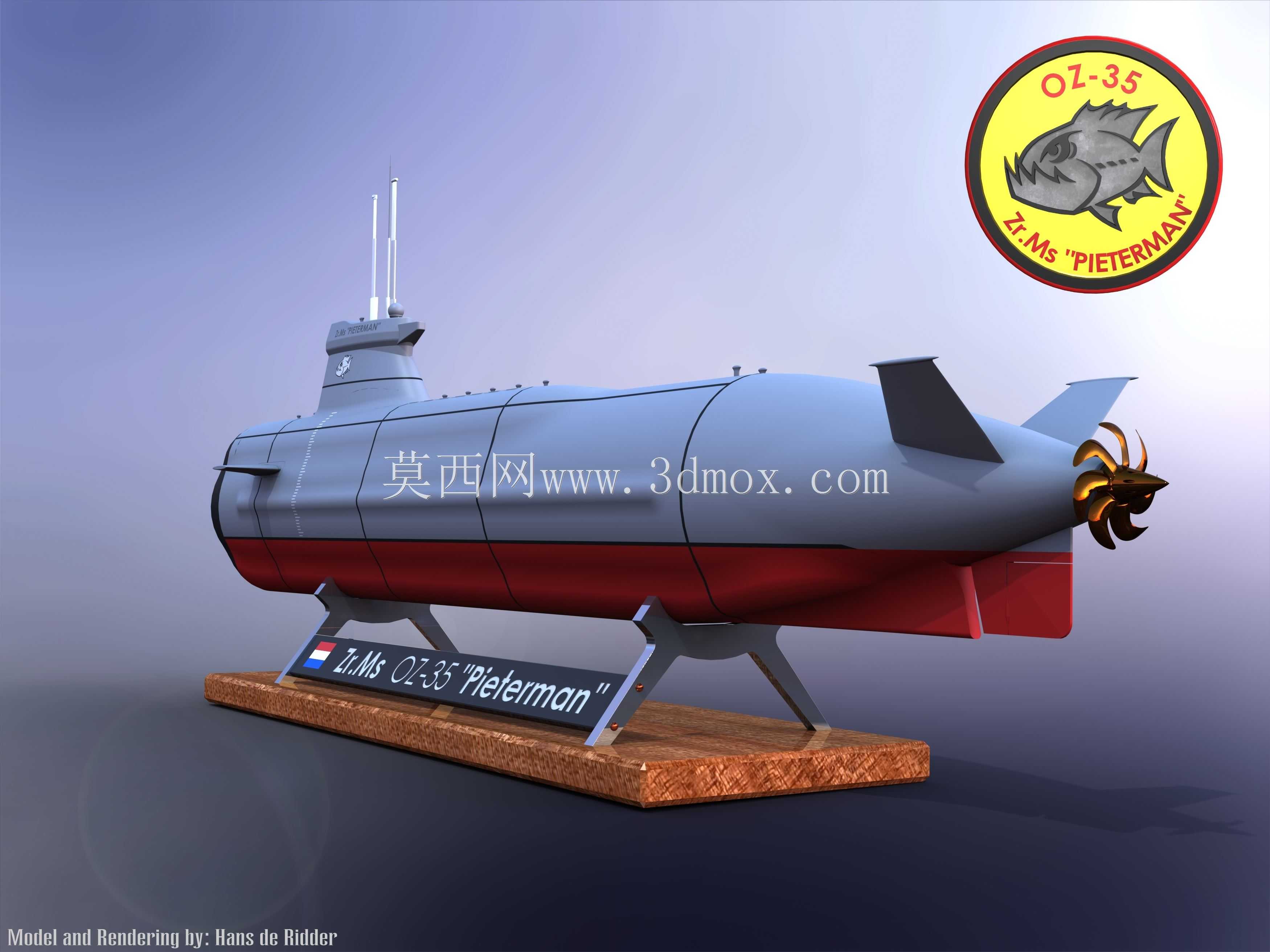

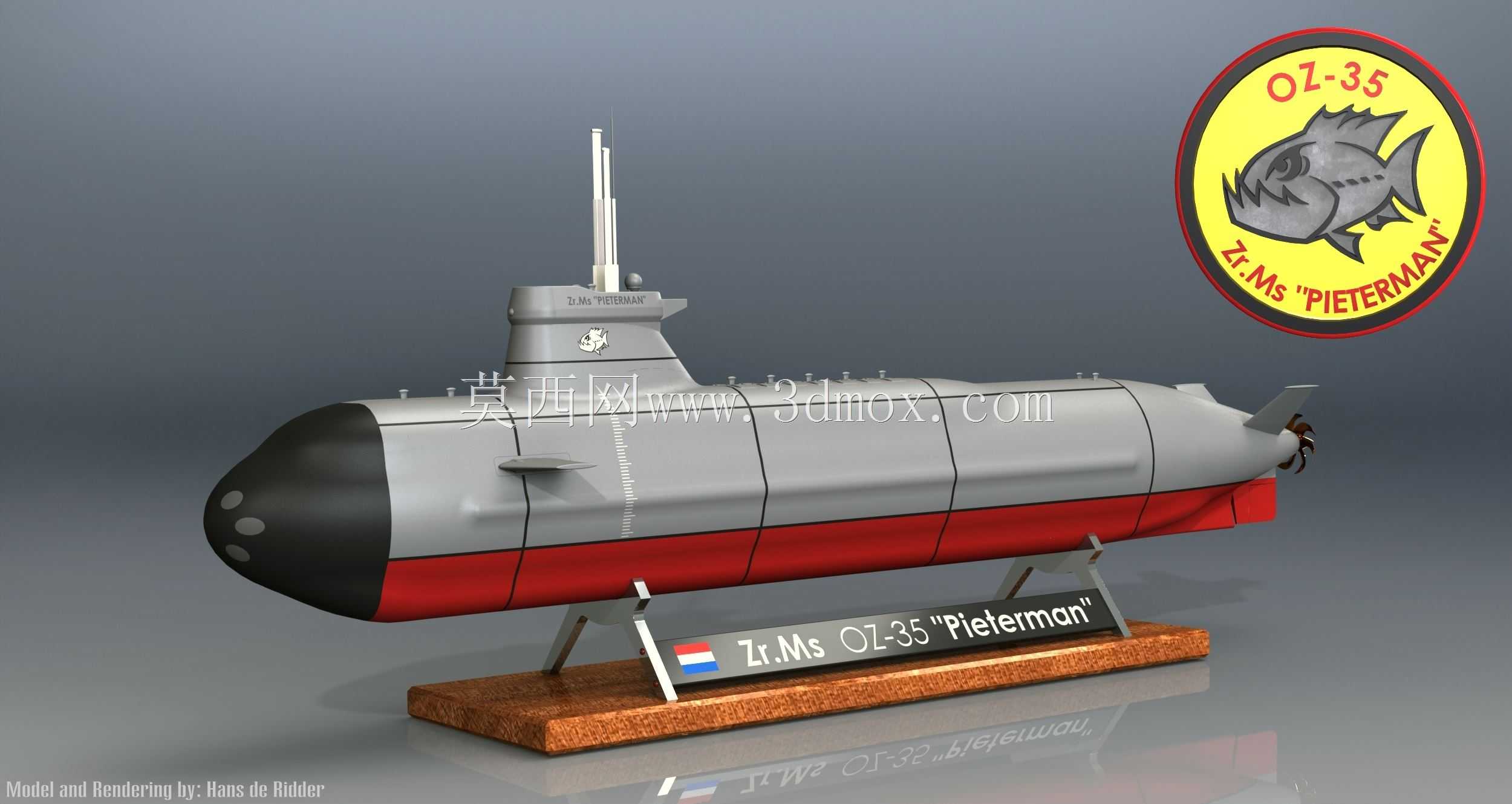

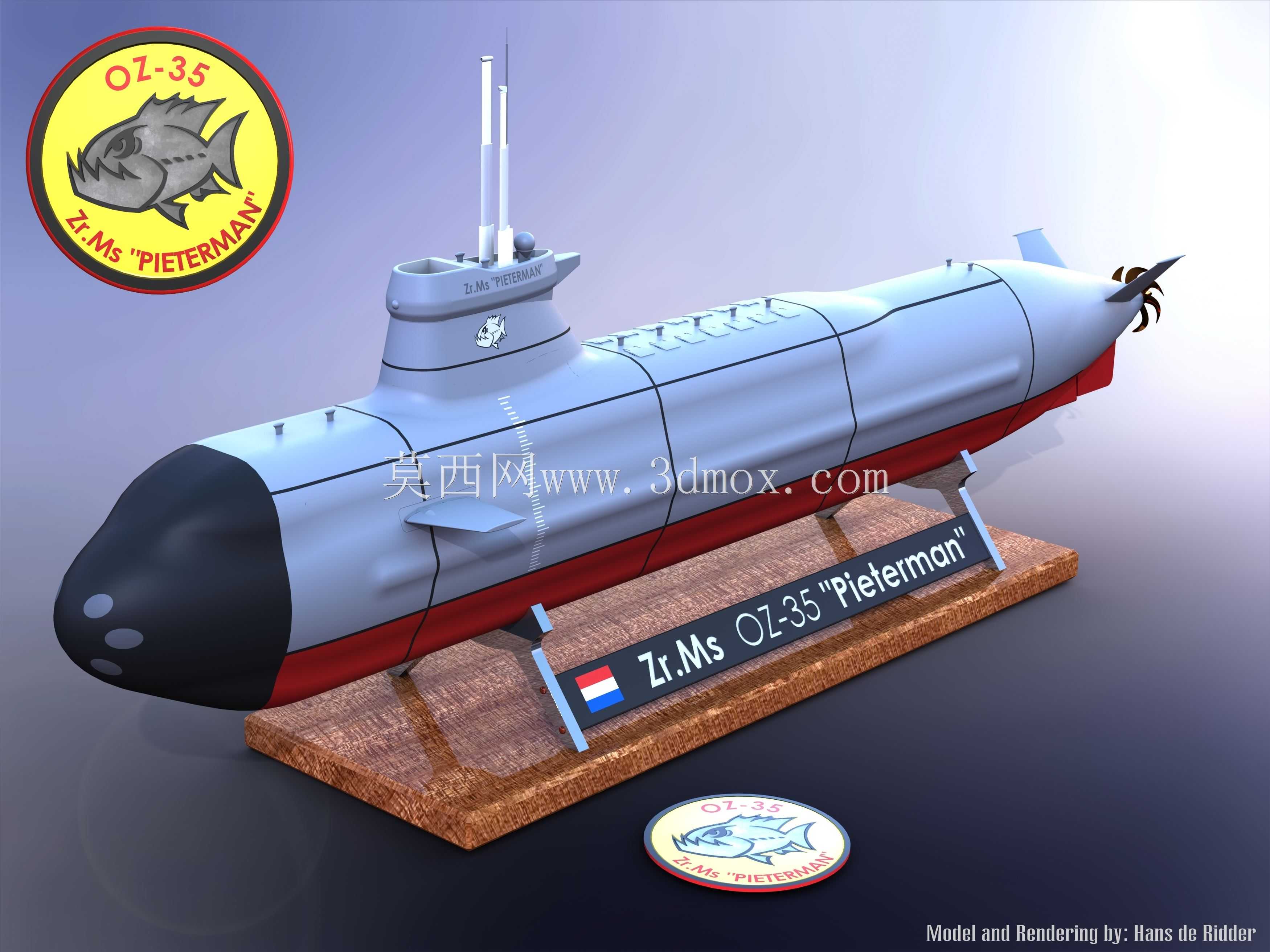

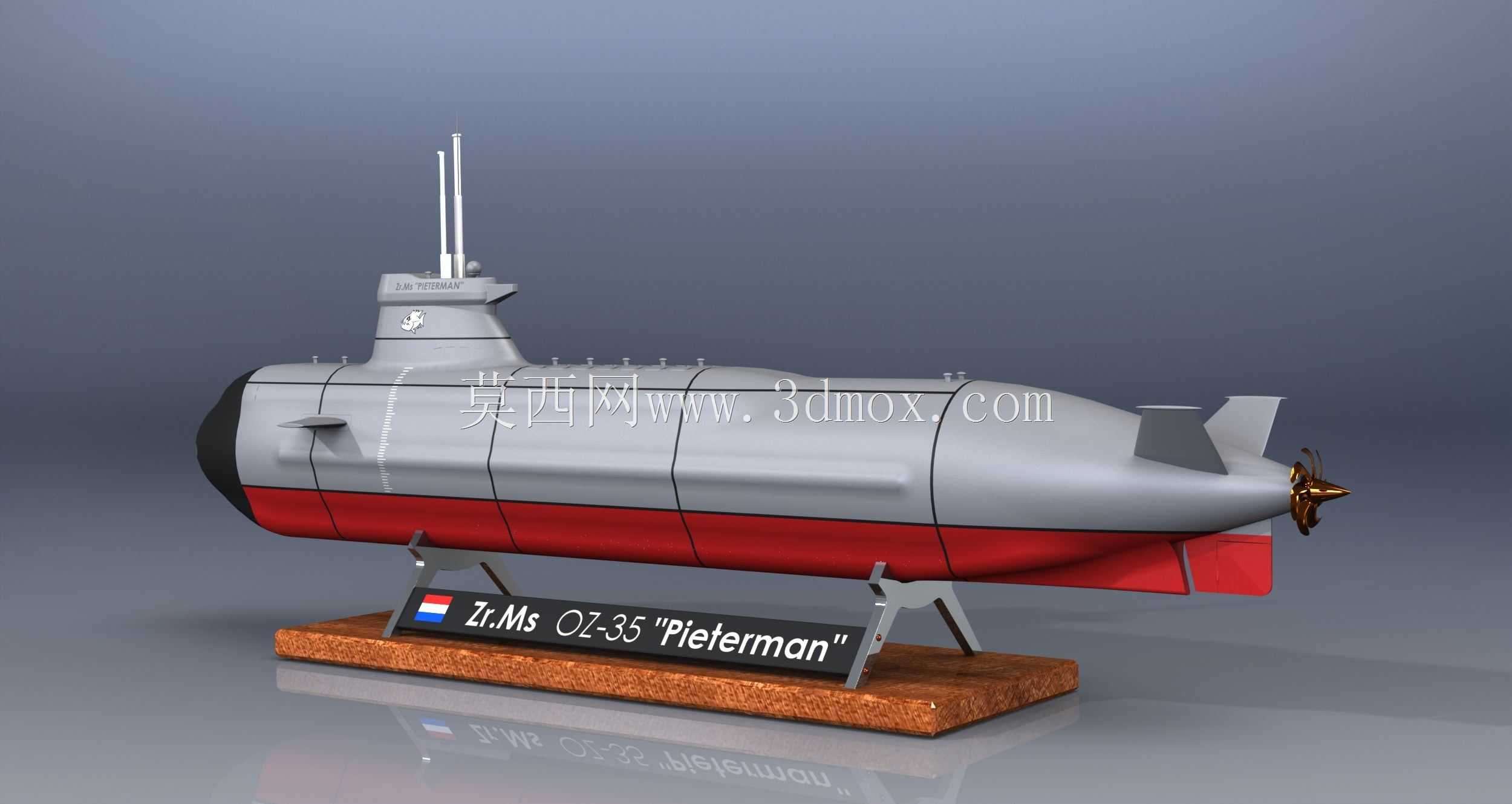

　　这款柴电动力潜艇的三维设计，核心定位是北海浅水区与大西洋深水区域的跨域作战场景，区别于大型远洋核潜艇的长航时战略威慑属性，该艇主打浅海区域的隐蔽突防、近岸目标打击、近海巡逻警戒任务，依托小巧的艇身尺寸，可在水深不足五十米的大陆架浅水区灵活机动，规避大型反潜舰艇的声呐探测盲区，同时具备下潜至大西洋深水层执行伏击作战的能力，可对敌方常规潜艇、水面作战舰艇、近岸运输船队发动隐蔽打击。从功能特性来看，该艇采用柴电联合动力架构，水面航行阶段依托柴油发动机提供动力同时为蓄电池组充电，水下潜航阶段切换为蓄电池驱动电机推进，最大限度降低水下航行的噪音特征，匹配其“鬼祟隐蔽”的作战定位；艇艏配置多具鱼雷发射管，可发射轻型反潜鱼雷与反舰鱼雷，

　　艇身外部预留水声探测阵列安装位，集成被动声呐与主动探测模块，可在水下无主动暴露的前提下完成周边目标的探测、识别与锁定，待目标进入打击范围后发动突然攻击，契合其以毒鱼命名的“致命伏击”设计定位。设计思路上，整体艇身采用拉长水滴型的优化线型，针对浅海区域复杂的海流、海底地形做了专门适配：艇艏采用钝圆型黑色整流罩设计，内部集成主被动声呐基阵，同时降低浅海航行时的迎流阻力，避免艇艏在浅水区触底时损坏核心探测设备；指挥台围壳采用低矮流线型设计，减少水面航行时的雷达反射面积与水下航行的流体噪音，围壳顶部集成通气管、潜望镜、通信天线等升降设备，所有升降机构均做了流线型包覆处理，避免突出结构产生额外流噪；艇身中部设置连续的流水孔与压载水舱进出口，

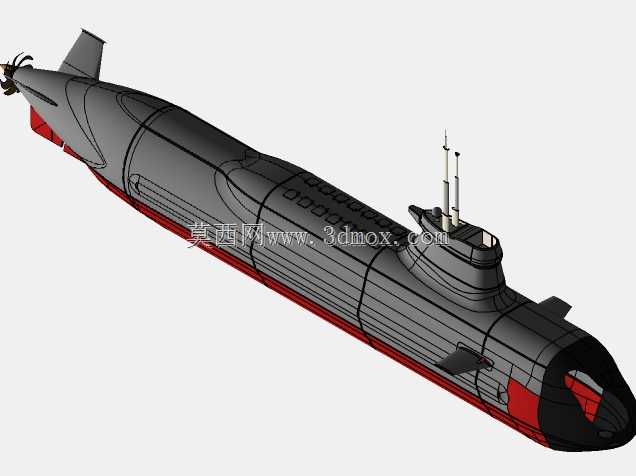

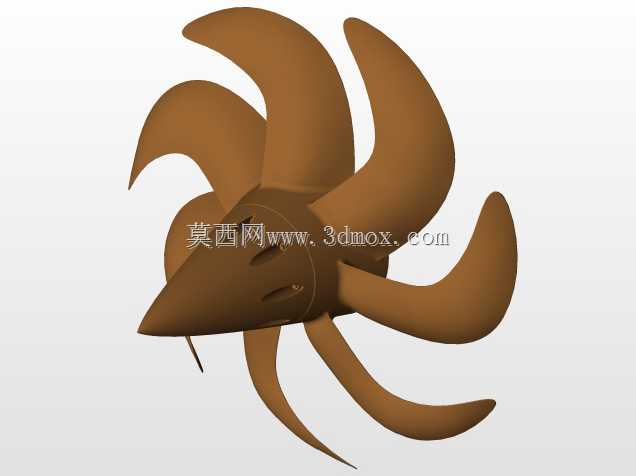

　　优化潜浮过程中的进水排水效率，提升浅海区域紧急下潜、紧急上浮的响应速度；艇艉采用十字型操纵面搭配单轴螺旋桨推进，螺旋桨采用大侧斜低噪音设计，降低桨叶旋转时的空泡噪音，提升水下隐蔽性；艇底采用平直过渡设计，可坐沉海底执行长时间潜伏任务，不需要额外的锚泊固定结构，坐沉状态下可关闭所有主动设备，仅依靠被动声呐监控周边海域动态，待敌方目标经过时突然启动发动打击。外形尺寸与安装边界层面，该艇属于小型近海潜艇范畴，艇身总长控制在四十米级，艇身最大直径不足五米，水面排水量控制在三百吨级，水下排水量约四百吨，小巧的尺寸使其可在近岸狭窄水道、岛礁周边海域灵活转向，最小转弯半径不足两倍艇长，远优于大型潜艇的机动性能；艇身内部采用紧凑化舱室布局，

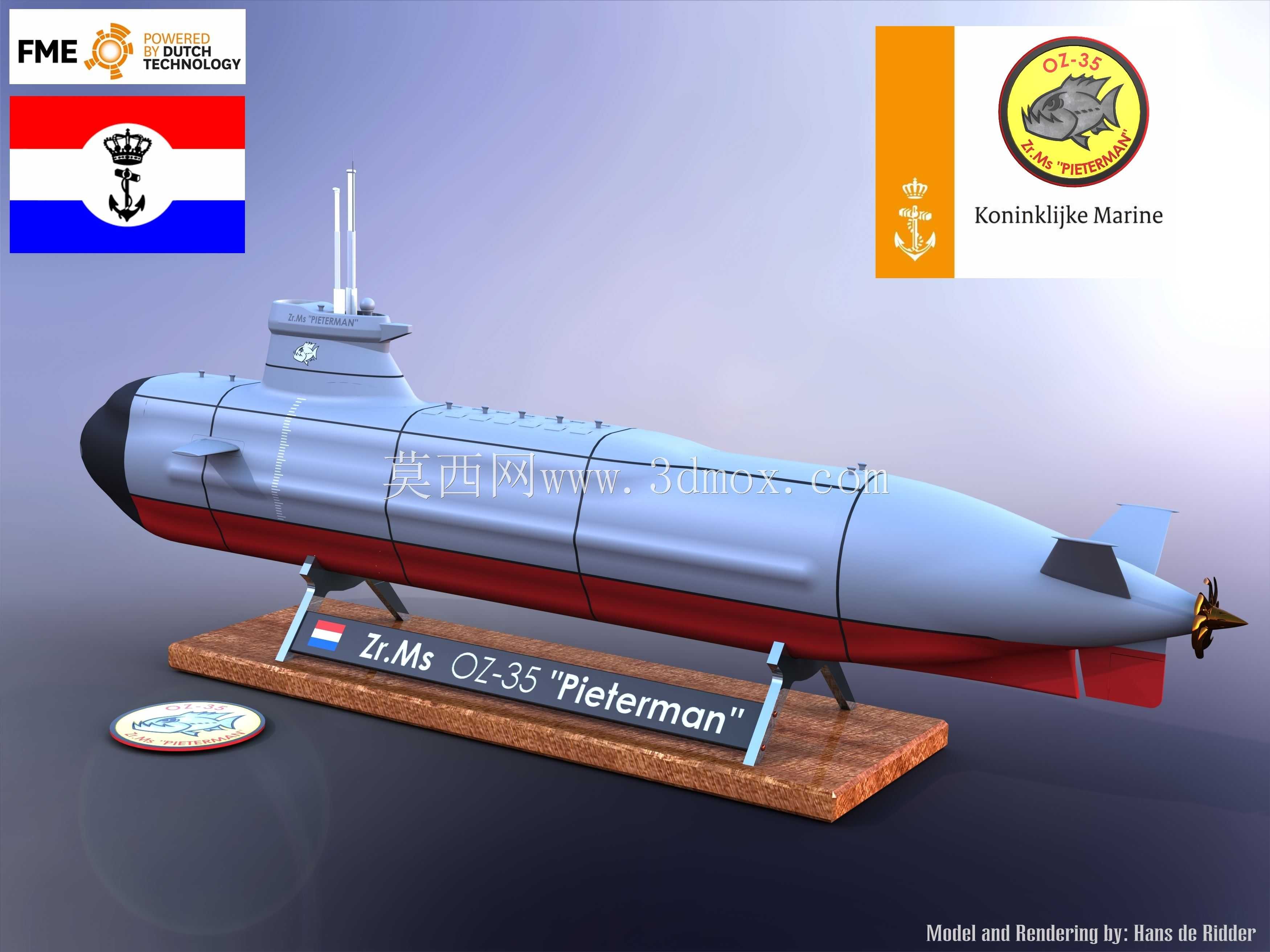

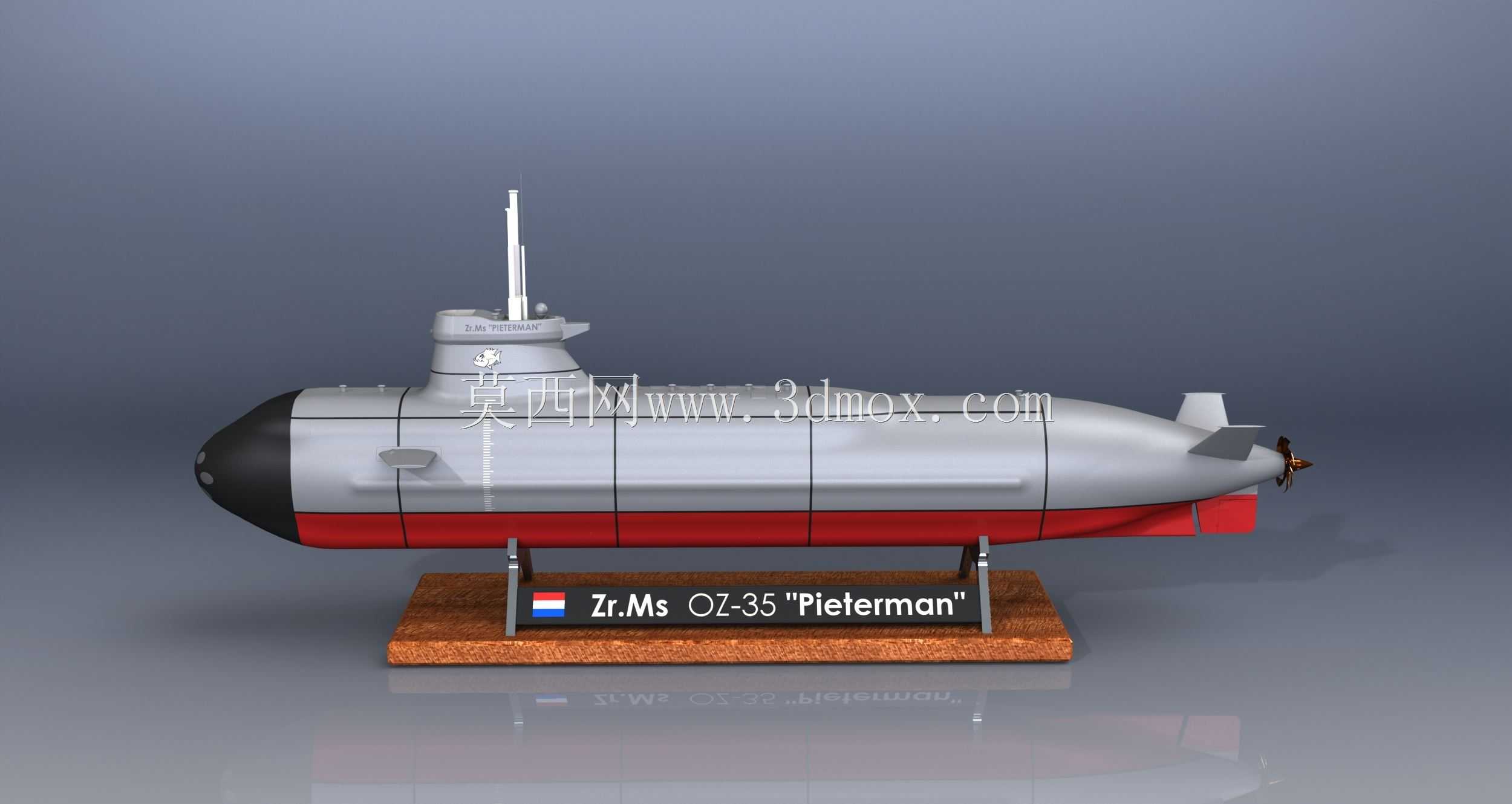

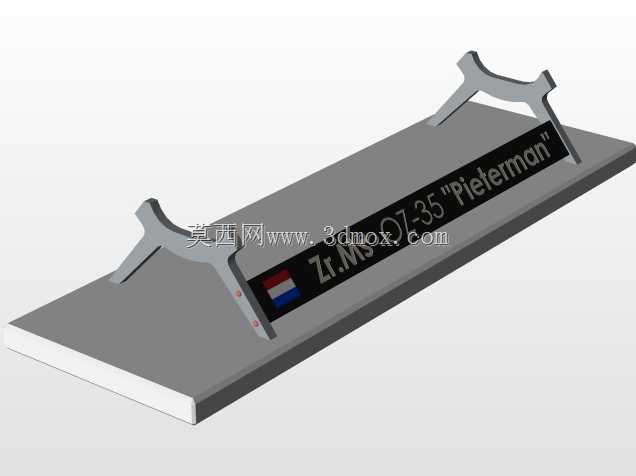

　　从前到后依次划分为鱼雷舱、指挥控制舱、生活舱、动力舱、电机舱，所有设备均做了减震浮筏安装设计，将动力设备、传动设备的振动通过浮筏结构隔离，避免振动传递到艇身外壳产生辐射噪音；展示模型配套的木质展示底座采用仿船台支架结构，支架与艇身的接触位置对应艇身的加强肋部位，避免长期展示时艇身外壳产生形变，底座表面标注的艇名与舷号标识，还原了该型艇的真实涂装特征，艇身侧面的荷兰国旗标识也匹配其所属国别属性。从结构设计的工程细节来看，艇身外壳采用分段式模块化设计，每段艇壳之间通过法兰结构连接，密封面采用橡胶密封圈实现水密，方便生产阶段的分段建造与后期维护阶段的设备拆装；压载水舱分为艏部、中部、艉部三个独立分区，可通过调整不同分区的注水量实现艇身的纵倾、横倾调整，在浅海复杂海流环境下保持艇身姿态稳定；蓄电池组布置在艇身底部的压载水舱上方，降低整艇重心，提升水下航行的稳性，即使在大角度机动时也能保持姿态可控；指挥台围壳与艇身的连接部位做了圆弧过渡处理，减少围壳根部的流体应力集中，同时降低该部位的流噪产生；艇艏的鱼雷发射管采用前盖水密、后盖与舱室连通的设计，发射时可通过平衡发射管内外压力实现无泡发射，避免发射鱼雷时产生气泡暴露艇位。
