螺旋镂空球形穹顶结构设计方案

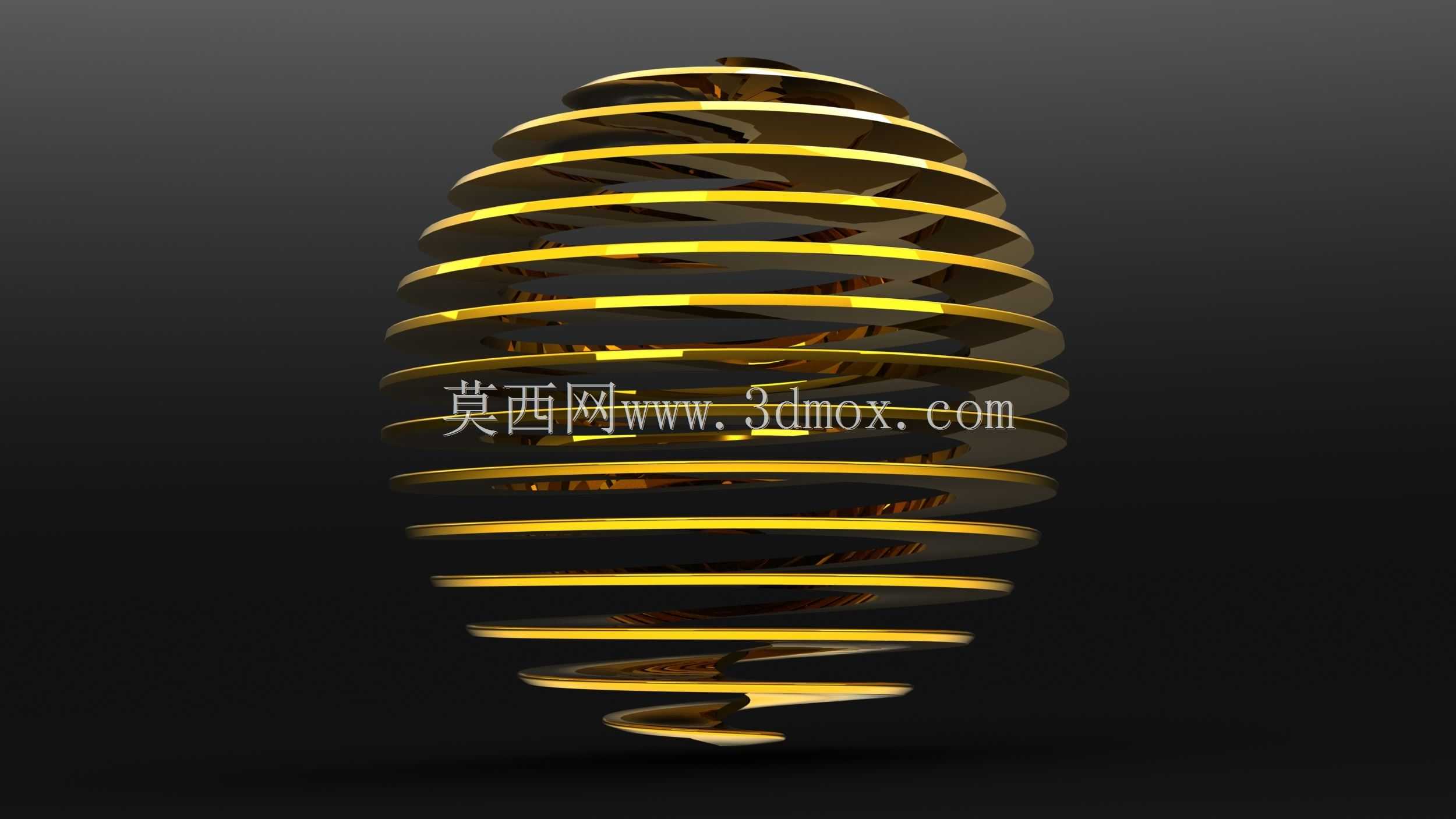

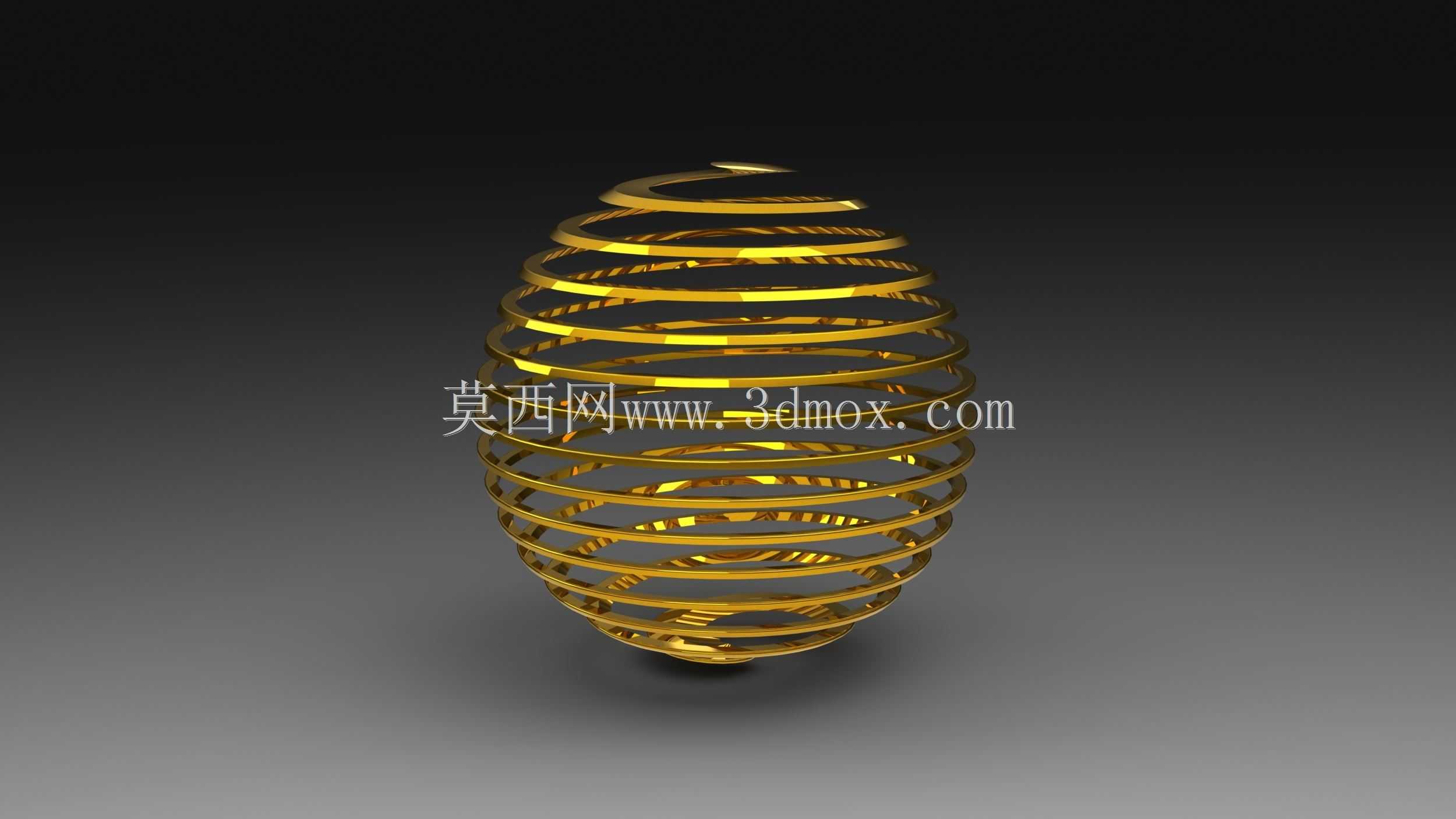

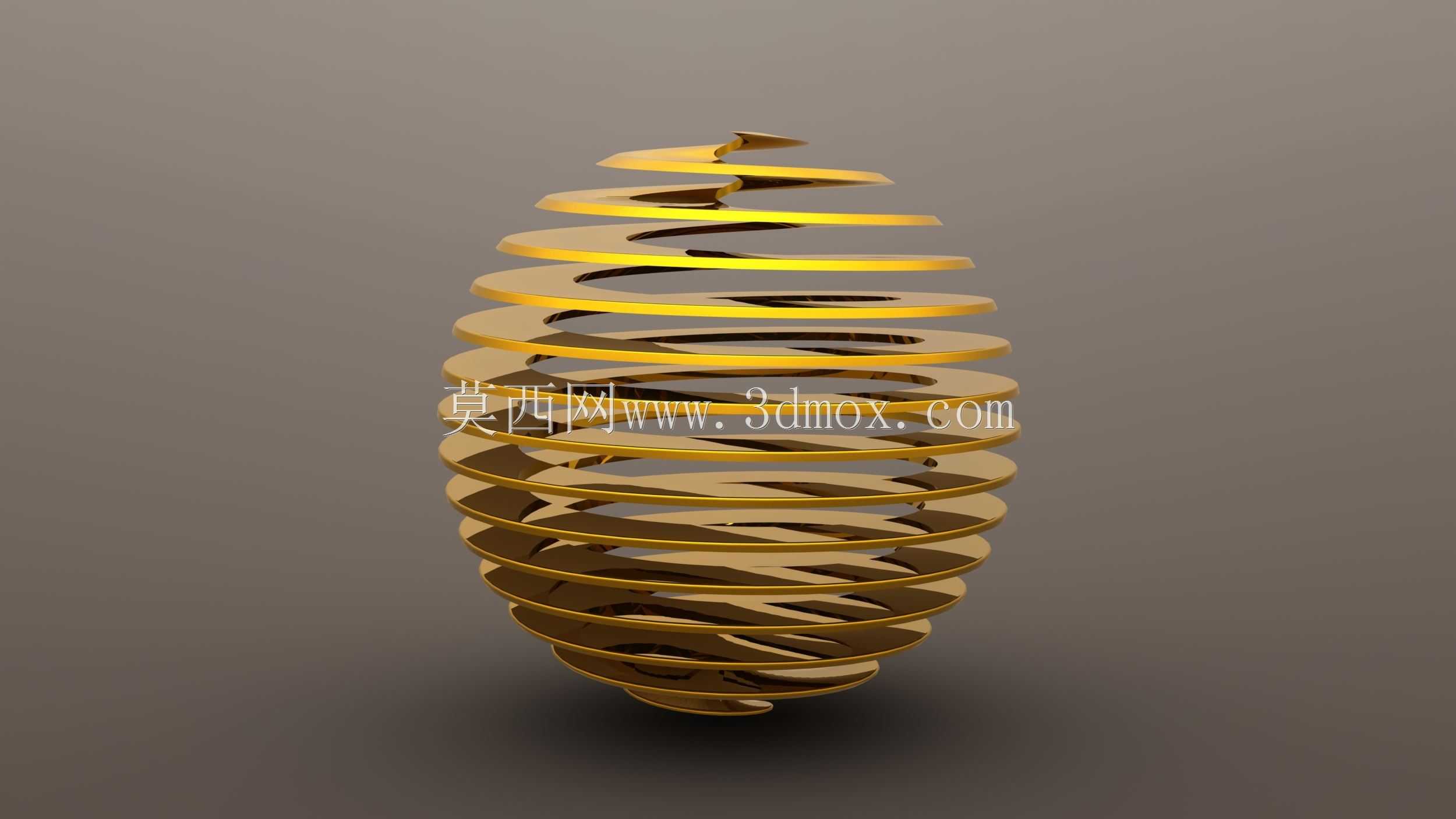

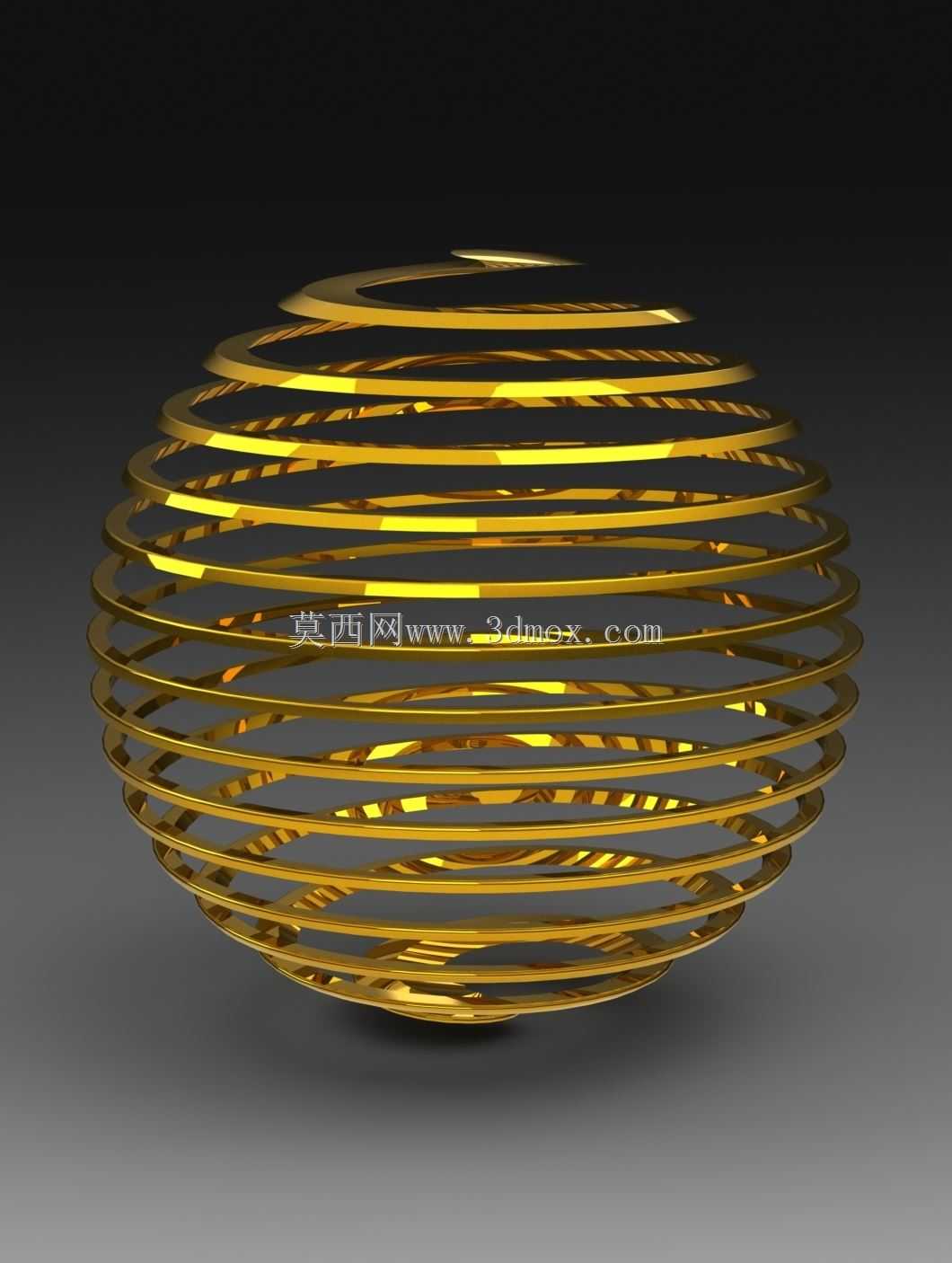

　　这类螺旋形穹顶结构常应用在大型公共场馆的采光顶、商业综合体中庭装饰、特色景观构筑物的顶部围护场景中，实际使用时既可以作为独立的景观艺术装置落地，也能嵌套在建筑主体结构上，兼顾通透采光与造型辨识度。从功能特性来看，连续螺旋排布的环形构件采用等距渐变的曲率设计，相邻环带之间预留均匀的镂空间隙，既能够保证结构整体的球形轮廓完整性，又可以让自然光、气流顺利穿过结构间隙，减少封闭穹顶带来的压抑感，同时螺旋走向的构件本身具备连续的传力路径，相比离散拼接的球形网架，在承受竖向风荷载、顶部积雪荷载时，应力可以沿着螺旋环带连续传导，不会出现明显的应力集中节点。

　　设计过程中首先要确定整体球形的基准直径，根据实际安装场景的边界条件调整球冠的截取高度，若作为室内中庭吊顶使用，通常截取球体上半部分1/3至1/2的球冠段，避免整体高度过大占用过多竖向空间；若作为户外独立景观装置，则可以采用完整球体或者3/4球冠的结构形式，保证各个观察角度的造型完整性。螺旋线的导程参数需要结合构件本身的截面尺寸匹配，单根环带的截面宽度、厚度根据荷载计算结果确定，当应用在户外场景时，构件截面需要预留足够的抗风载冗余，相邻环带之间的镂空宽度控制在合理区间，既避免间隙过小影响通透效果，也防止间隙过大带来高空坠物的安全隐患，必要时可以在环带内侧加装透明耐力板或者金属防护网，不破坏外观造型的同时满足安全规范要求。

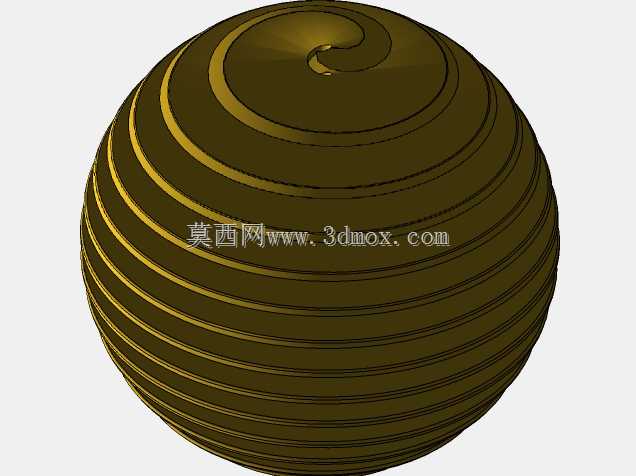

　　结构的安装边界需要匹配下部支撑结构的受力特点，螺旋穹顶的最下端环带作为主要受力支撑端，需要均匀布置连接节点，每个节点的位置对应螺旋环带的末端，保证传力路径直接传递到下部支撑梁或者立柱上，避免出现悬挑过长的无支撑段。建模过程中需要先构建基准球体曲面，在球面上绘制单条等导程螺旋线，通过曲面阵列的方式生成连续的环形螺旋构件，每一圈环带的曲率完全贴合球面基准，保证拼装完成后整体轮廓的球形度误差控制在施工允许范围内。构件之间的连接位置隐藏在环带的内侧，从外部观察看不到明显的连接焊缝或者螺栓节点，保证外观的流畅整体性。

　　实际应用中这类结构还可以根据场景需求调整构件的截面形式，采用金属板材折弯成型或者管材弯制成型，表面做对应的防腐、饰面处理，作为室内装饰使用时可以在环带内侧暗藏灯带，光线沿着螺旋走向漫射出来，强化结构的螺旋线条感；作为户外建筑围护使用时，构件本身需要做抗紫外线、抗腐蚀的表面处理，连接节点采用不锈钢紧固件，避免长期户外使用出现锈蚀影响结构强度与外观效果。在结构受力校核阶段，需要重点验算螺旋环带在不同荷载组合下的变形量，尤其是大跨度穹顶的顶部位置，要控制最大挠度在规范允许范围内，必要时可以在内部增加隐形的径向支撑肋，支撑肋的走向与螺旋环带垂直，从内部连接各圈环带，提升整体结构的抗变形能力，且支撑肋设置在环带内侧不会破坏外部的螺旋造型观感。
