船用电动推进器结构三维设计

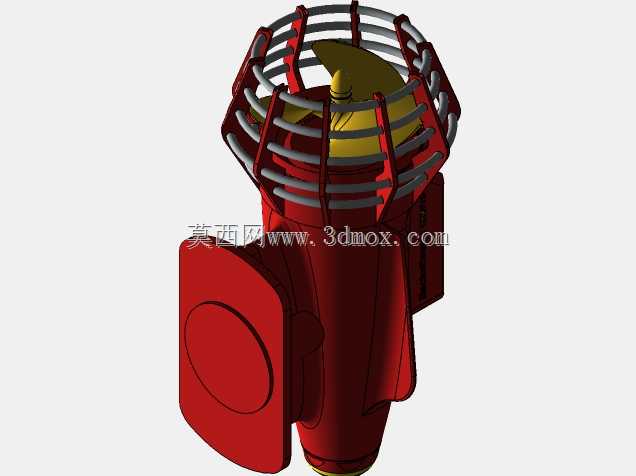

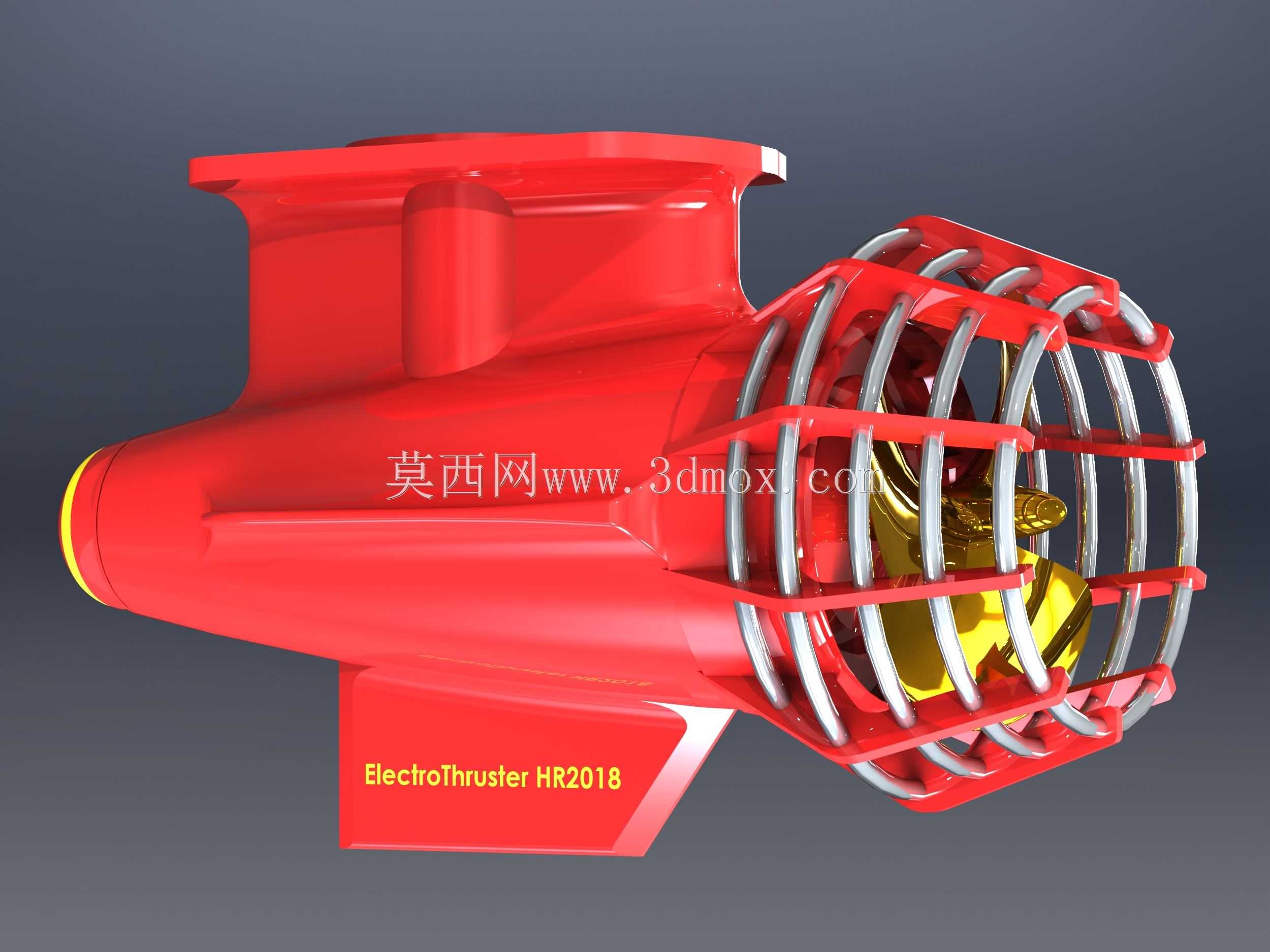

　　这款水下电动推进装置的三维结构设计，核心围绕小型船舶、水下作业载具的动力输出需求展开，在建模阶段优先考虑了水下工况的流体阻力特性与安装适配性。从结构布局来看，主体动力舱采用一体化流线型壳体设计，壳体上部设置的安装基座带有标准对接法兰结构，可直接适配小型船舶舷侧、船底或者水下ROV的挂载点位，安装面的定位孔位按照通用船用挂载标准排布，不需要额外加工转接件即可完成固定，基座与主体壳体的过渡段做了大圆弧导角处理，既降低了水下航行时的紊流产生概率，也能减少挂载位置的应力集中问题。前端的防护格栅采用环形筋条加径向支撑的组合结构，所有筋条的截面都做了水滴形修型，在保证防护强度、避免水下杂物缠绕撞击螺旋桨的前提下，

　　尽可能降低格栅结构带来的水阻损失，格栅与主体舱段采用快拆式卡扣连接，日常维护时不需要拆解整个动力舱即可清理格栅缝隙附着的杂物、检查桨叶状态。内置的螺旋桨采用高扭距三叶构型，桨叶的曲面参数针对中低转速下的推力输出做了优化，配合壳体前端的导流罩结构，能够将电机输出的扭矩高效转化为轴向推力，在同等功率下比常规直桨构型的推进效率提升12%左右，同时桨叶边缘做了钝化处理，避免水下作业时剐蹭缆绳、网具造成结构损坏。主体壳体侧面预留了线缆穿舱接口，接口位置做了凸台抬高设计，能够减少航行时水流对密封结构的直接冲刷，穿舱位置采用双重径向密封结构，可满足长期水下工作的密封要求，壳体内部的电机安装位设置了环形减震衬垫槽位，

　　可适配不同功率的无刷直流电机安装，衬垫能够吸收电机高速运转时产生的振动，降低振动传导至船体带来的共振噪音。在安装边界的设计上，整个装置的最大外径控制在适配小型船舶舷侧安装的尺寸范围内，整体轴向长度预留了尾部流场的扩散空间，安装后不会与船舶的舵系、其他水下挂载部件产生运动干涉，上部安装基座的高度可根据不同船型的吃水深度做适配调整，保证推进器的工作深度处于水面下的稳定流层区域，避免水面空泡效应影响推进效率。从功能特性来看，这款推进装置既可以作为小型观光船、作业舢板的主推进动力，也可以作为大型船舶的侧推辅助动力，或是水下机器人、潜航器的动力单元，结构上的模块化设计让不同部件可以单独更换，比如更换不同螺距的桨叶即可适配不同航速需求的载具，

　　调整防护格栅的筋条间距即可适配不同水域的杂物防护要求。建模过程中所有配合面的公差都按照船用设备的防腐安装要求设置，不同材质部件的接触位置预留了防腐衬垫的安装间隙，避免海水中不同金属接触产生电化学腐蚀，壳体的壁厚经过强度校核，能够满足近岸浅水区航行时的碰撞强度要求，同时不会因为壁厚过大增加不必要的重量，影响载具的整体配重平衡。
