多层模块化玻璃幕墙办公建筑结构设计

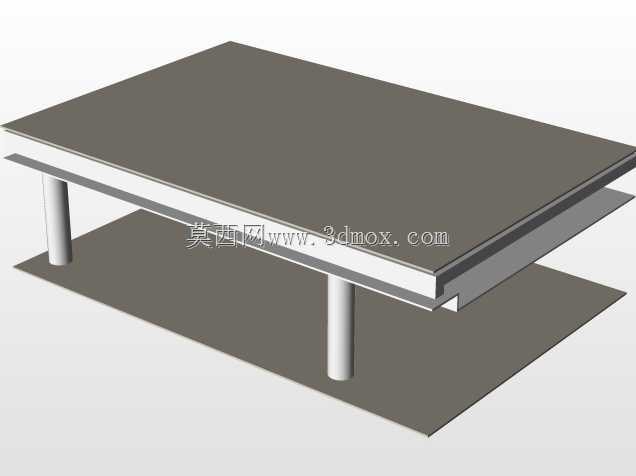

　　该建筑结构模型采用横向分层模块化设计思路，将标准办公楼层拆解为可复用的单元模块，每个模块整合了楼板承重结构、立柱支撑体系、幕墙安装点位三个核心部分，在建模阶段就预留了幕墙龙骨的安装卡槽，避免后期结构与外立面施工出现干涉问题。从实际应用场景来看，这类模块化框架结构多用于城市核心区的中小型办公建筑、产业园区研发楼，相比传统现浇结构，预制装配率可提升至六成以上，能有效缩短现场施工周期，同时减少现场湿作业带来的扬尘、建筑垃圾问题。

　　模型中可见的横向外挑楼板边缘，并非单纯的造型设计，实际承担了外遮阳构件的安装基础功能，在夏热冬暖地区应用时，可直接在挑板下方安装铝合金遮阳百叶，遮挡夏季高角度直射阳光进入室内，降低空调系统的运行负荷；挑板上表面预留的排水坡度与滴水线构造，也在模型中做了细节还原，避免雨水顺着幕墙表面流淌形成长期水渍，影响外立面整洁度。支撑体系采用方形钢柱与横向钢梁的组合框架，钢柱沿建筑外轮廓与内部核心筒均匀布置，柱距控制在8.4米的标准办公开间尺度，既保证了室内空间的完整性，方便后续办公区域的灵活分隔，也匹配常规玻璃幕墙的分格尺寸，减少幕墙型材的定制开模成本。

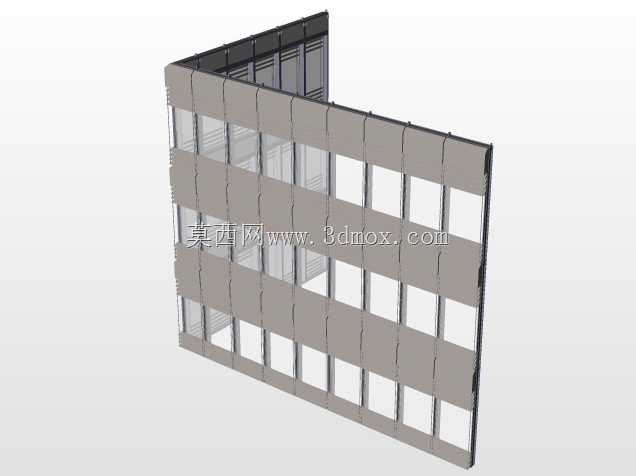

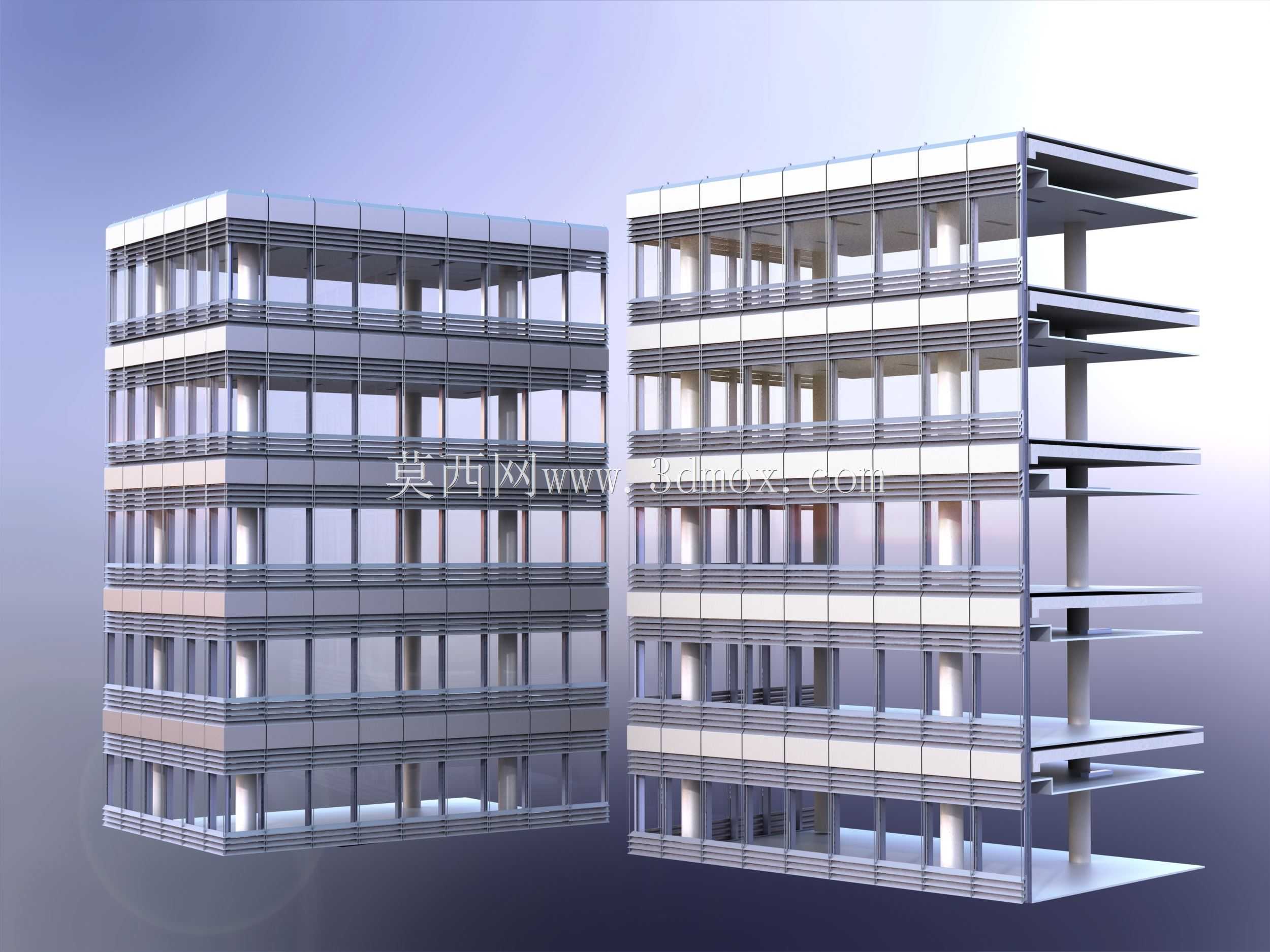

　　玻璃幕墙部分采用隐框式构造设计，每块玻璃单元的四个角点都对应框架上的预设连接点位，安装时可通过角码实现三维微调，抵消钢结构安装带来的累计误差；层间位置设置了实体窗台板模块，既满足建筑防火规范中对层间防火封堵的构造要求，也能遮挡楼板结构边缘，让外立面视觉效果更整洁统一。模型还原的双体块错位布局，实际是考虑了场地的日照间距要求，两个建筑体块之间留出的空隙，可作为内部景观通道或者消防登高面的补充空间，同时避免相邻体块之间的视线干扰，提升每个办公空间的采光均好性。

　　从安装边界来看，该模型的底层结构预留了与基础承台连接的预埋钢板点位，钢柱底部的抗剪键构造也做了简化还原，方便结构工程师直接提取柱底反力参数进行基础设计；屋面层预留了设备基础的安装区域，可直接放置空调外机、消防水箱等屋面设备，不需要额外对屋面结构进行二次开洞加固。每层的层高设定为3.9米，扣除楼板厚度与吊顶空间后，室内净高能达到2.8米以上，满足常规办公空间的净高要求，同时幕墙的可开启扇位置对应每个办公开间的通风需求，在过渡季节可实现自然通风，减少机械通风的能耗。

　　建模过程中对所有结构构件的交接位置做了布尔运算处理，不存在构件重叠、面缺失等问题，钢结构构件的截面尺寸参考了常规中型办公建筑的结构选型参数，幕墙分格尺寸符合建筑模数协调标准，既可以作为建筑方案阶段的可视化展示模型，也能为后续的结构初步设计、幕墙深化设计提供尺寸参考，帮助设计团队快速校验结构与外立面的匹配度，提前发现构造冲突问题。
