汽车发动机排气歧管结构设计方案

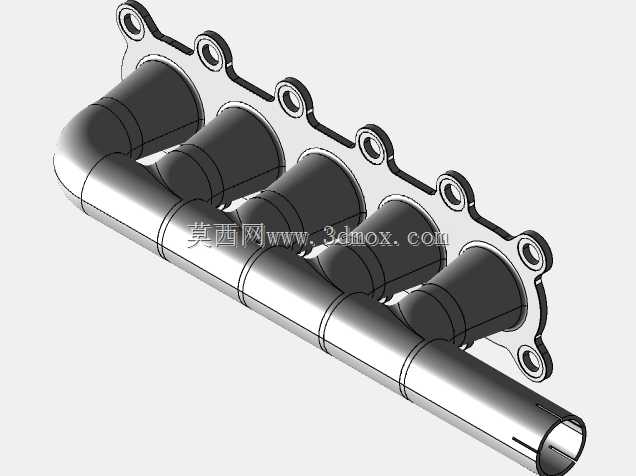

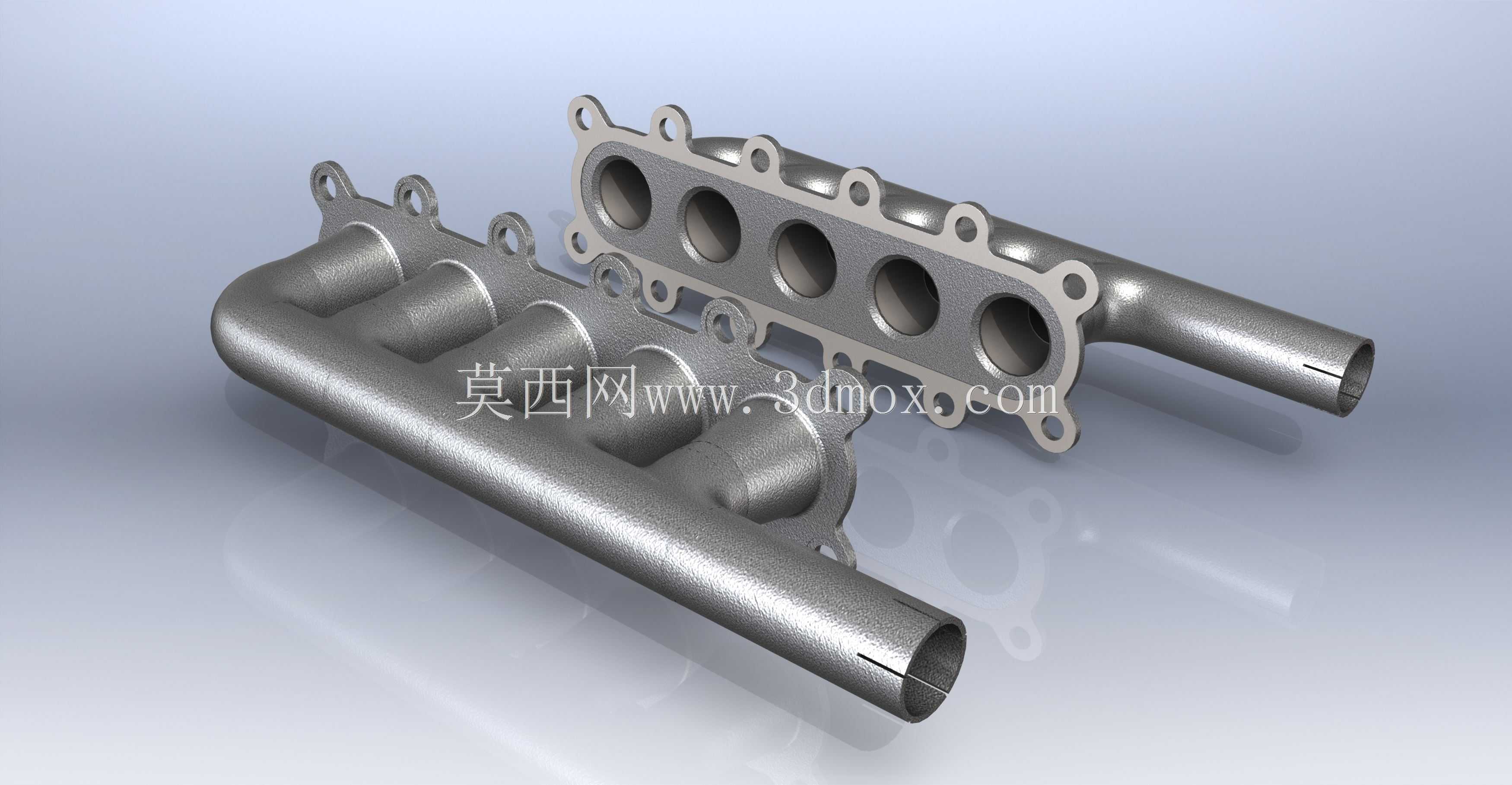

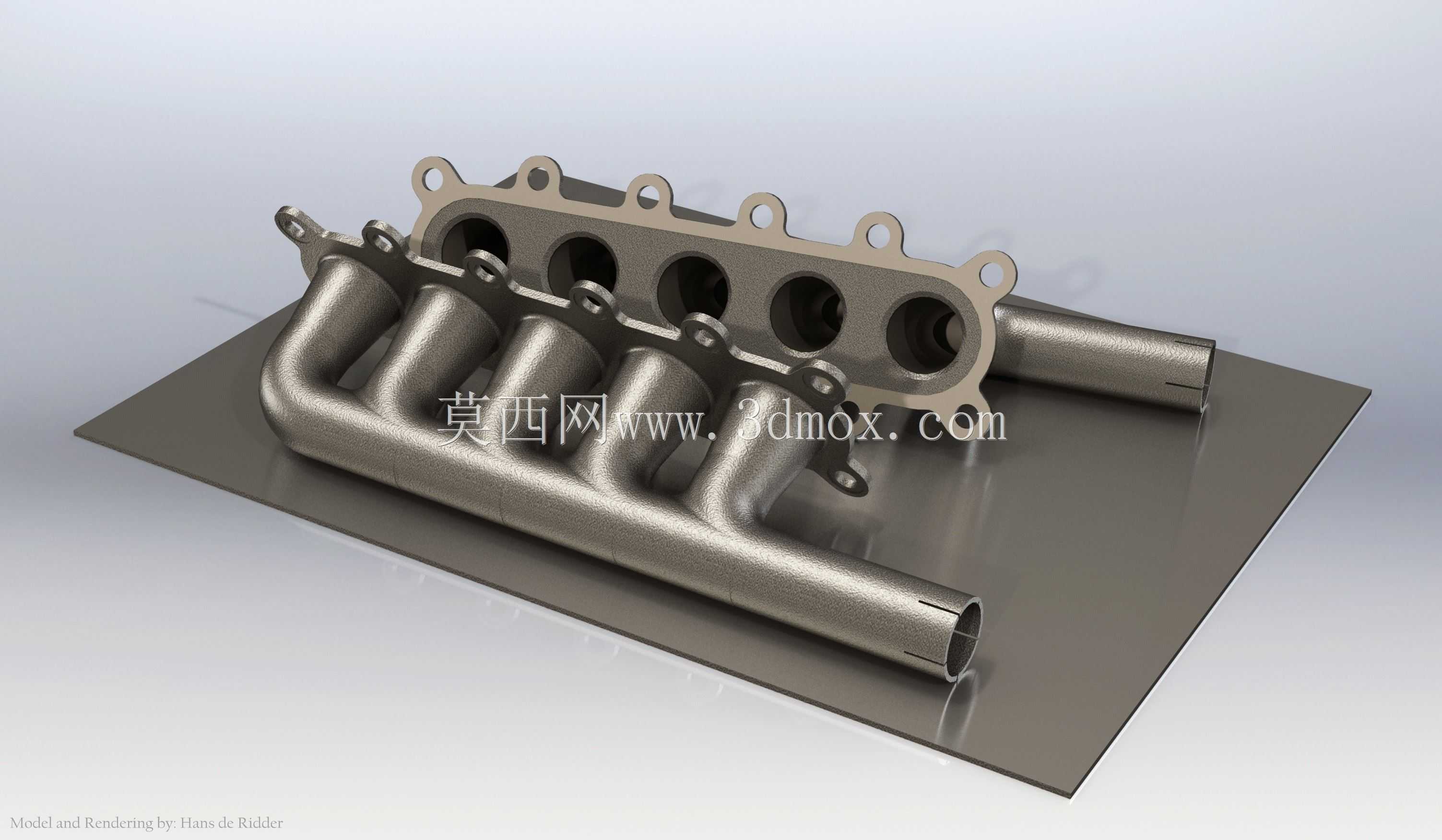

　　在车用内燃机的进排气系统开发中，排气歧管是连接气缸盖排气口与下游排气后处理装置的核心导流部件，其设计合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失水平，甚至会关联到整机的动力输出特性与排放表现。日常做动力总成匹配时，首先要考虑的就是歧管的安装边界，这款歧管采用四缸机常用的侧置排布结构，法兰端的螺栓孔位完全对应直列四缸气缸盖的排气口布局，法兰密封面的平面度公差需要控制在0.1mm以内，避免高温工况下密封失效出现漏气问题。从实际使用场景来看，这类歧管多用于小排量自然吸气或低增压乘用车汽油机，安装位置在发动机排气侧，周边需要预留足够的隔热间隙，避免高温辐射影响周边线束、橡胶管路的使用寿命，同时还要考虑整车总装时的装配空间，歧管的整体外轮廓不能与发动机舱内的防火墙、悬置支架、转向助力管路等部件产生运动干涉。

　　从功能特性上看，这款歧管采用等长支管的设计思路，四个支管的弯曲弧度、内部流道长度经过反复校核，尽可能保证各缸排出的废气到达总管汇合处的时间差控制在最小范围，减少各缸排气之间的干涉扰动，降低排气背压。很多新手做歧管设计时容易忽略支管内壁的顺滑过渡，这款模型的流道转角处全部采用大圆角过渡，没有急剧的截面突变，能够减少废气流动过程中的涡流损失，让排气脉冲更顺畅地导出，这对于提升发动机高转速区间的充气效率有明显帮助。另外歧管的支管与总管连接处采用渐扩式的截面设计，能够利用排气脉冲的波动效应，在气门重叠角阶段形成一定的负压，帮助气缸内扫气更彻底，降低残余废气系数，提升燃烧效率。

　　结构设计层面，法兰部分采用加厚的耐热铸铁或不锈钢冲压焊接结构的预留设计，法兰上的定位孔与螺栓孔的位置度公差严格按照气缸盖的安装基准设定，避免装配时出现孔位错位导致的安装应力，长期高温工况下安装应力会导致歧管变形开裂，这是很多售后市场歧管容易出现的故障点。支管的壁厚设计兼顾了耐热强度与轻量化需求，管壁厚度均匀，避免厚薄不均导致的热应力集中，在支管的弯曲处没有出现壁厚减薄超标的设计缺陷，能够满足长期高温排气冲击下的结构强度要求。总管的出口端采用标准的卡接连接结构，能够直接匹配三元催化器的入口端，不需要额外做转接结构，减少了排气系统的连接泄漏点。

　　做这类零部件的三维建模时，首先要锁定气缸盖的安装基准面，把排气口的中心坐标、法兰螺栓孔的位置作为固定约束，再去排布支管的走向，不能为了追求外观的流畅随意调整支管位置，否则会出现安装不上的问题。建模过程中需要反复做干涉检查，不仅要考虑歧管本身的静态安装位置，还要考虑发动机工作时的悬置位移、热膨胀变形量，预留足够的安全间隙。另外歧管上的安装凸台、传感器安装位的位置也要提前预留，比如氧传感器的安装位置需要在总管汇合后的合适位置，保证传感器能够准确检测所有气缸的排气氧浓度，不能被支管的气流直接冲击影响检测精度。

　　从实际工程验证的角度，这类歧管设计完成后还需要做CFD流场仿真，校核不同转速下的各缸排气均匀性、排气背压数值，同时还要做热力学仿真，分析歧管在最高排气温度工况下的热变形、热应力分布，在应力集中的位置适当做加强结构或者优化圆角过渡，避免长期使用出现开裂。另外还要考虑制造工艺性，如果是采用铸造工艺，就要保证拔模斜度符合工艺要求，避免出现倒扣结构无法脱模；如果是采用不锈钢管焊接结构，就要考虑弯管工艺的最小弯曲半径，不能设计出超出弯管设备加工能力的小半径弯头，否则量产时会出现支管弯裂、内壁起皱的问题。

　　很多维修市场的替换歧管往往只做外形的模仿，忽略了流道的等长设计和内壁顺滑度，装上去之后会出现发动机动力下降、排气异响、甚至故障灯点亮的问题，核心就是没有掌握歧管设计的核心功能逻辑，只复制了外形没有还原内部的流道参数。这款模型的结构设计完全遵循动力总成排气系统的设计规范，从安装边界到流道走向都符合量产零部件的开发要求，既可以作为小排量发动机排气系统开发的参考方案，也可以作为汽车维修教学、零部件测绘练习的三维参考素材，帮助结构设计从业者理解排气歧管从功能需求到结构落地的完整设计逻辑，避开常见的设计误区。
