凯尔特风格战斧短剑盾牌组合文创摆件

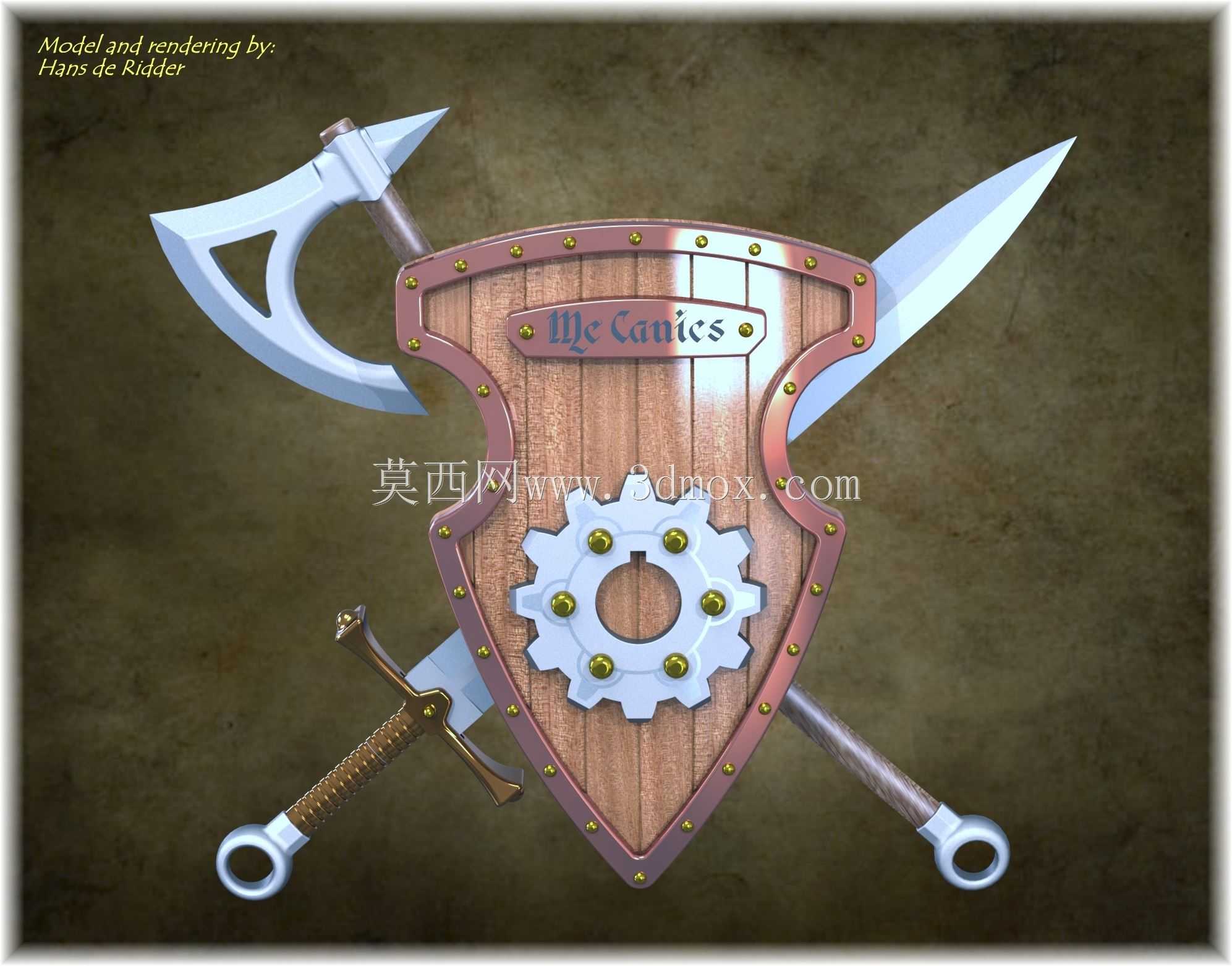

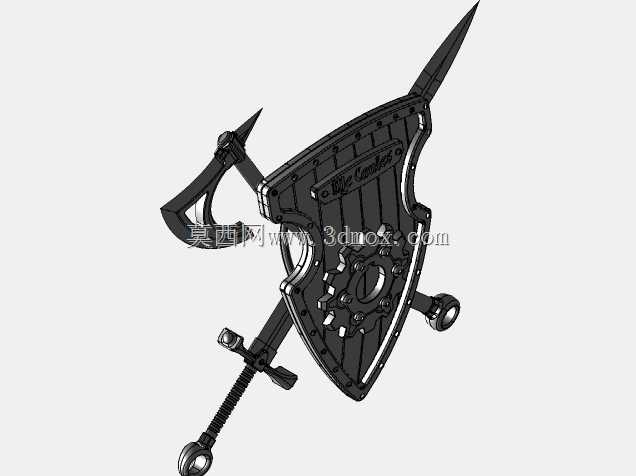

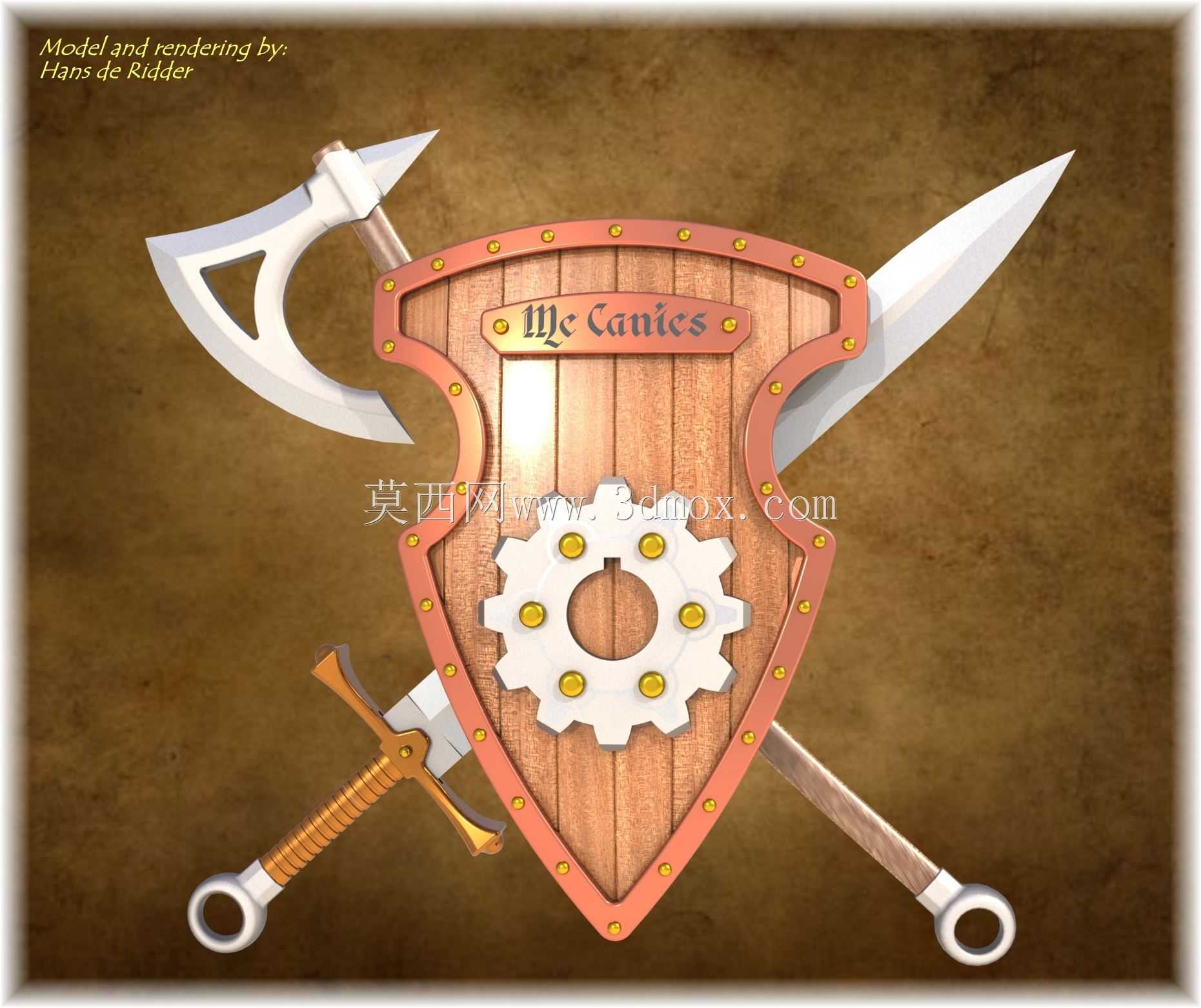

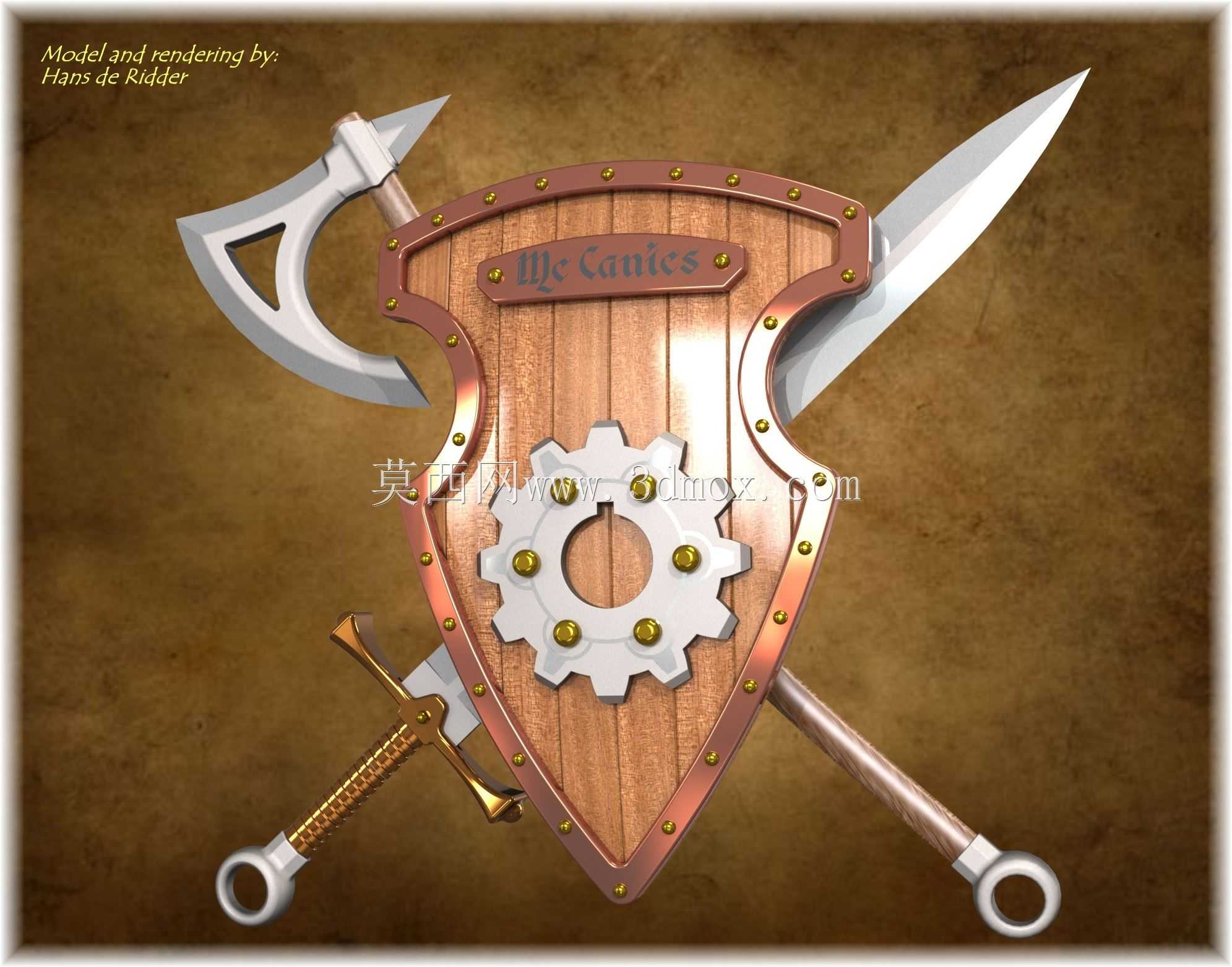

　　这套冷兵器组合摆件的三维结构设计，最初的落地场景瞄准线下主题展馆的展陈复刻、文创周边的实体打样以及影视道具的前置结构验证，区别于常规量产五金制品，它不需要承担实际劈砍、穿刺的功能性载荷，核心是还原凯尔特军阀氏族兵器的粗犷质感，同时兼顾摆件摆放的稳定性与结构合理性。从结构拆分来看，整套作品包含战斧、短剑、木质包边盾牌三个独立构件，每个构件都做了适配摆件场景的结构优化。战斧部分采用单刃斧身搭配短柄的结构，斧刃边缘做了0.3mm的钝化圆角处理，避免实体打印或者金属铸造后出现锐边伤人的问题，斧身与斧柄的连接位置设计了嵌入式的榫卯卡位，不需要额外粘接就能保证组装后不会出现轴向转动，斧柄末端的挂环做了内径8mm的通孔设计，

　　既可以满足壁挂展示的悬挂需求，也能搭配皮绳做手持道具的固定结构。短剑部分采用双刃直身的造型，剑身靠近护手的位置做了加宽的剑格结构，剑格与剑身采用一体化建模，避免分体组装出现的拼接缝隙，剑柄缠绕纹理的建模深度控制在0.2mm，既可以还原缠绳的质感，也不会因为纹理过深导致3D打印或者铸造时出现积料、缺料的问题，剑柄末端同样设计了和战斧同尺寸的挂环，保证整套作品的结构元素统一。盾牌部分是整套作品的核心承载结构，整体采用上宽下窄的盾形轮廓，外边缘做了金属包边的结构设计，包边与木质盾身的贴合面做了0.1mm的过盈配合公差，实体组装时可以直接卡合固定，不需要额外的紧固件；盾面中心的齿轮形装饰件做了沉孔设计，六个固定铆钉的位置对应沉孔均匀分布，

　　安装时铆钉可以完全嵌入沉孔内，保证盾面平整无凸起；盾面上方的氏族铭牌做了嵌入式的安装槽，铭牌与槽位的配合公差控制在0.05mm，组装后不会出现松动脱落的问题。从安装边界来看，整套摆件平放时的最大外轮廓尺寸控制在320mm*280mm范围内，盾牌底部做了两个隐藏式的支撑脚，支撑脚突出盾面的高度为5mm，摆放时可以让盾牌与支撑面形成5度的倾角，既可以保证摆放时的视觉角度最佳，也能避免盾面直接与支撑面摩擦造成漆面磨损；如果采用壁挂安装，盾牌背面预留了两个间距160mm的挂孔，挂孔采用上宽下窄的标准挂装结构，可以直接卡在常规的墙面挂钉上，不需要额外的安装支架。设计过程中特意规避了真实兵器的锋利结构与配重设计，

　　所有构件的边角都做了安全圆角处理，整体重量按照树脂打印的密度计算控制在1.2kg以内，不管是手持展示还是台面摆放都不会出现过重倾倒的问题；不同构件的分模线都设计在结构的非视觉面，比如战斧的分模线设置在斧柄的内侧，盾牌的分模线设置在背面的边缘位置，后期实体加工后打磨处理不会影响正面的展示效果。针对不同的加工工艺，建模时也做了对应的结构预留：如果采用树脂3D打印工艺，所有悬空结构的角度都控制在45度以上，不需要添加额外的支撑就能顺利打印，减少后期处理的工作量；如果采用锌合金压铸工艺，所有构件的壁厚都控制在1.5mm-2mm之间，既可以保证铸件的结构强度，也不会因为壁厚过厚出现缩孔、变形的问题；如果采用木质加金属的拼接工艺，木质盾身的拼接位置做了定位销孔，组装时可以通过定位销快速对齐，避免拼接错位。
