欧空局KRONUS4运载火箭结构设计

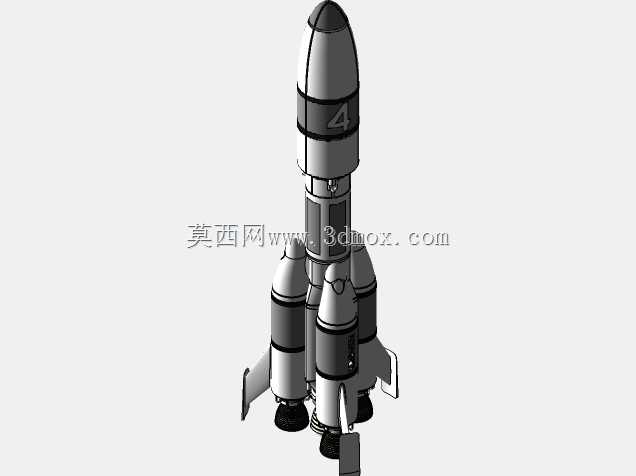

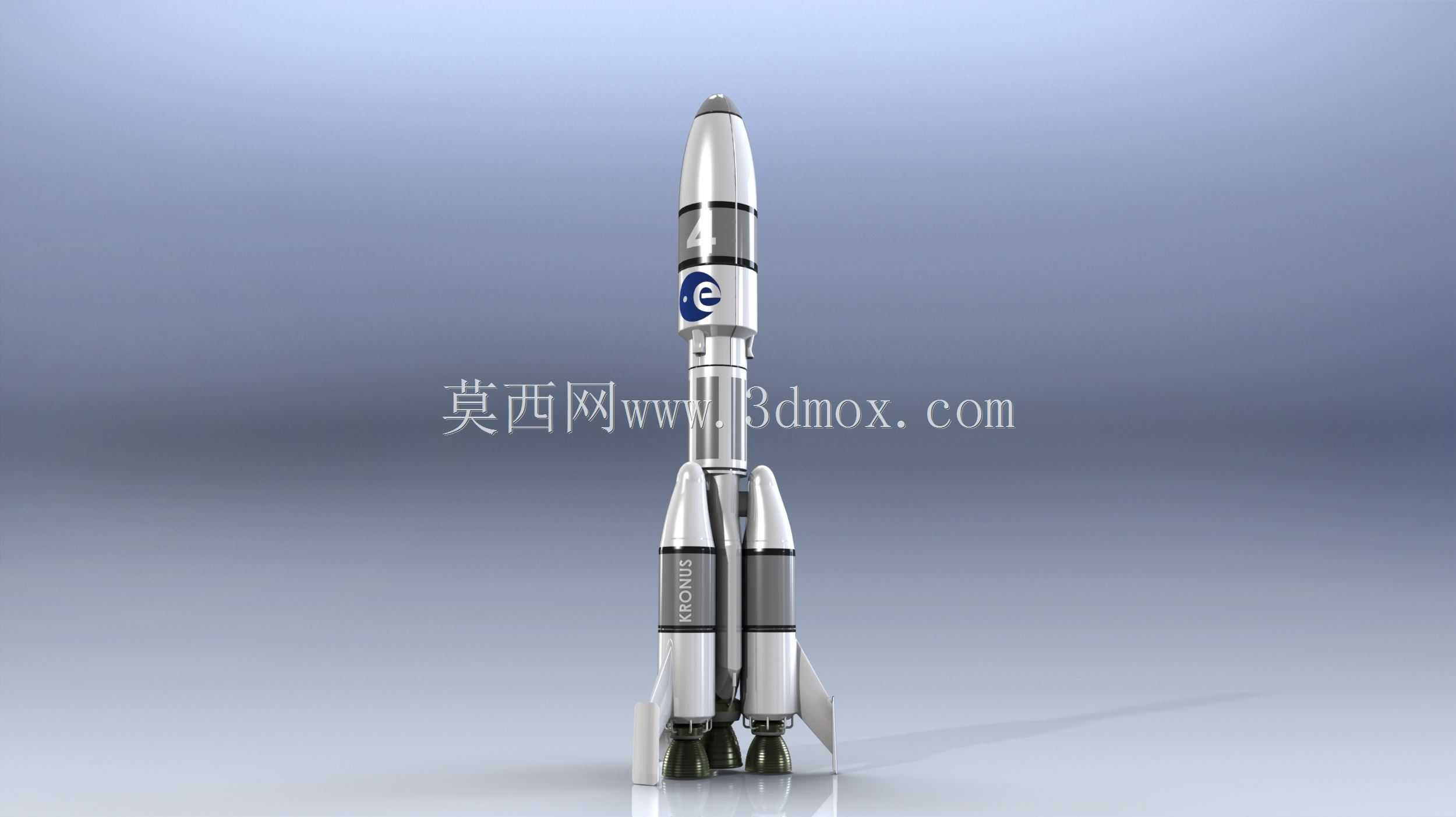

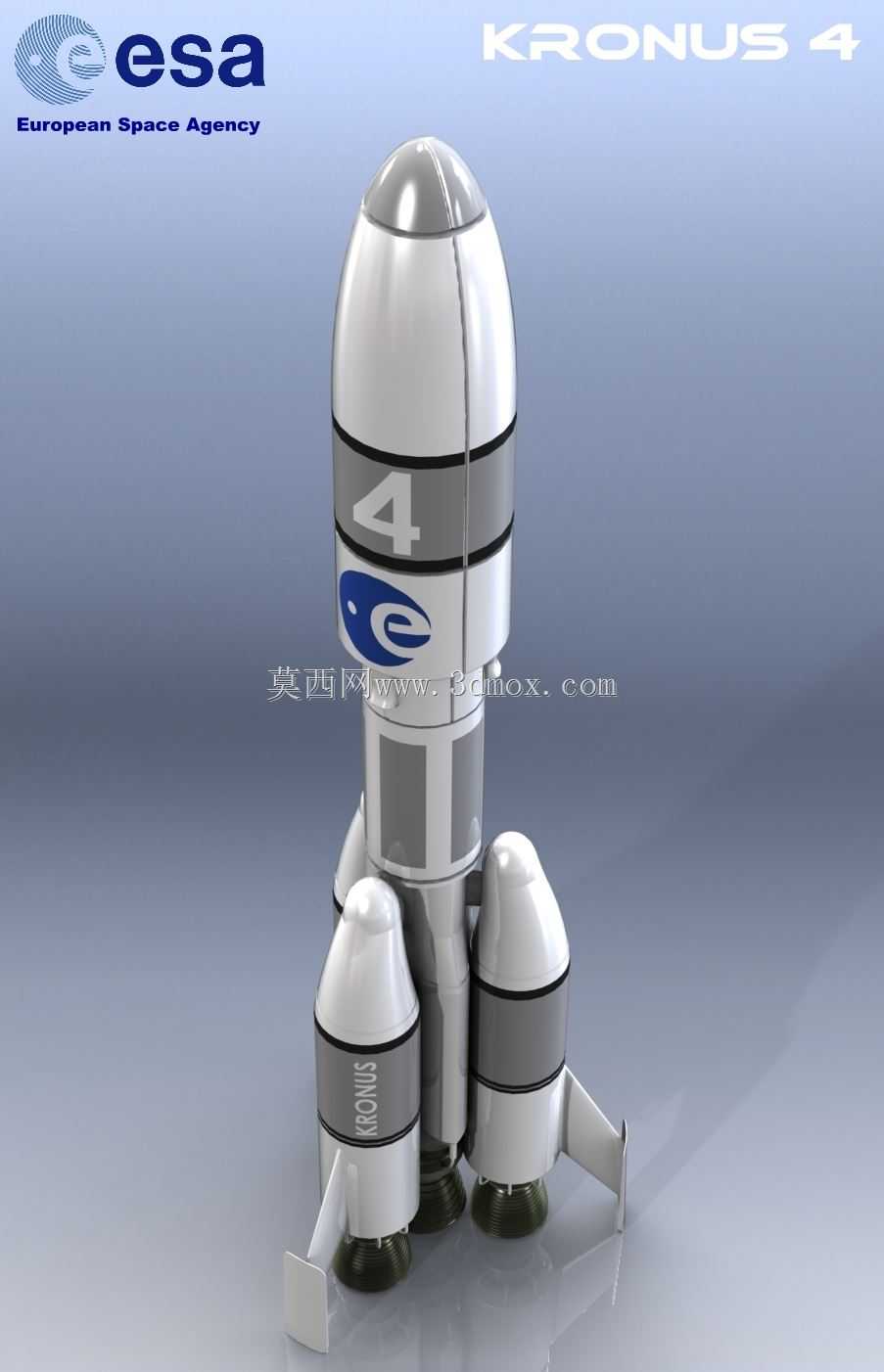

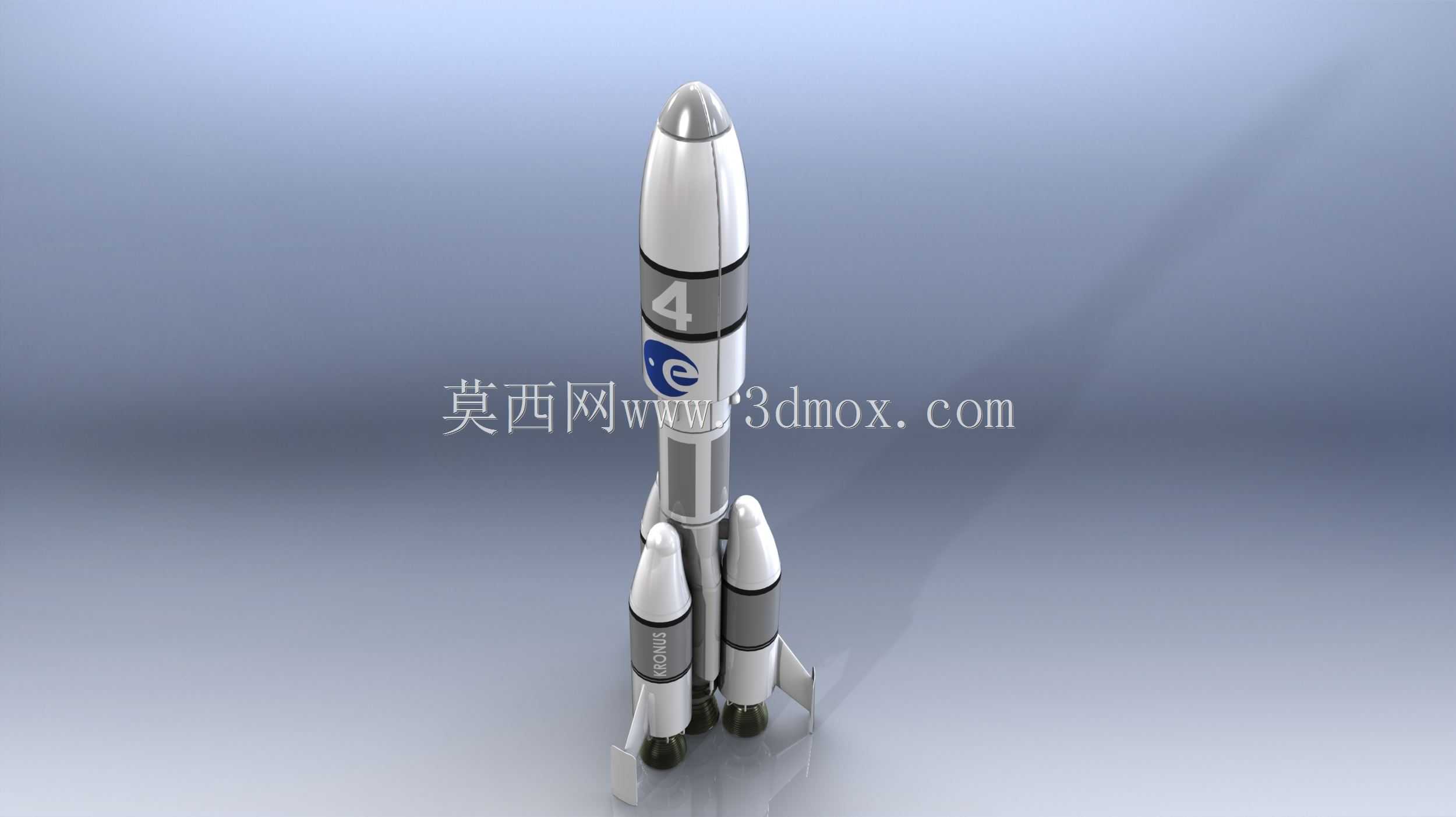

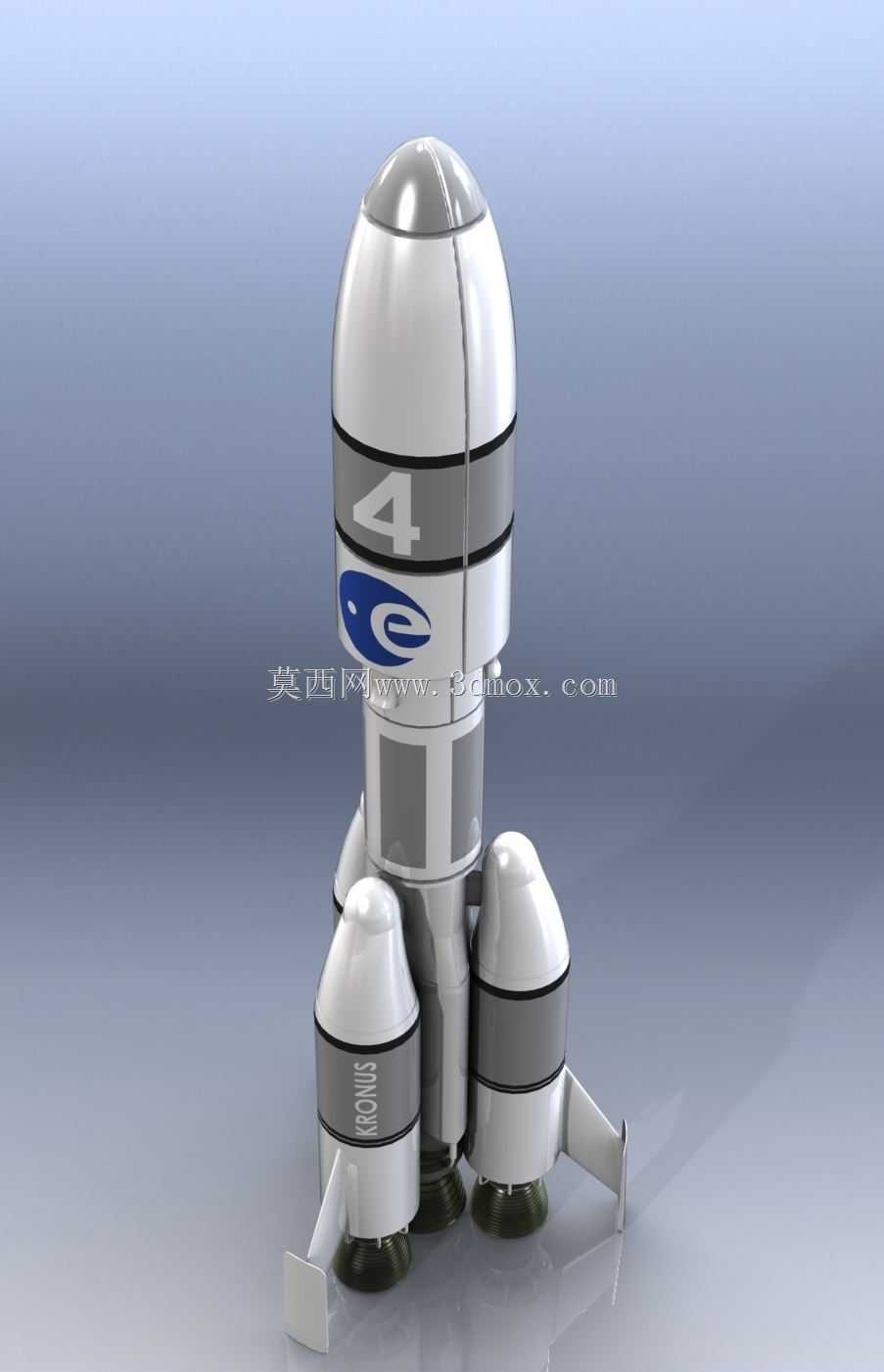

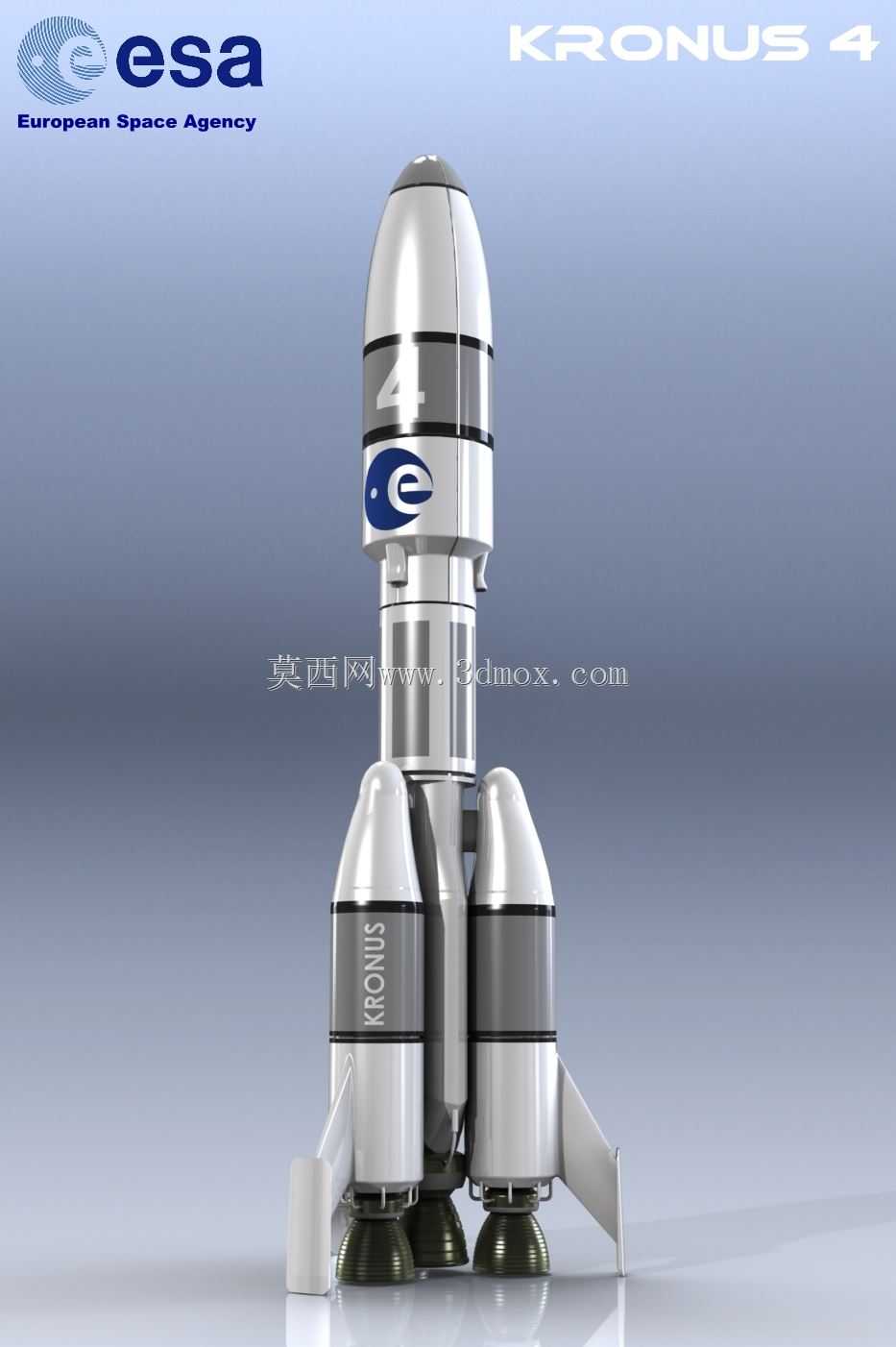

　　该运载火箭结构设计围绕航天发射任务的实际需求展开，核心用途为将有效载荷送入预定轨道，整体构型采用芯级加捆绑助推器的经典布局，兼顾起飞推力冗余与轨道投送效率。从结构设计逻辑来看，芯级主体采用分段式舱段设计，从上至下依次为整流罩段、仪器舱段、推进剂贮箱段、尾段与发动机连接段，各舱段之间采用法兰式对接结构，对接面设置定位销孔与密封槽，既保证装配阶段的同轴度精度，也能满足飞行过程中的结构密封要求。整流罩采用钝头锥结合柱段的外形设计，头部曲率经过气动仿真优化，能够有效降低跨音速飞行阶段的气动阻力与气动加热效应，柱段内部预留充足的有效载荷容纳空间，侧壁设置导向销与解锁机构安装位，可实现入轨后的可靠分离。捆绑的助推器采用对称布局，

　　每台助推器通过前连接点与后承力点固定在芯级侧壁，前连接点采用球铰式结构，能够缓冲起飞阶段助推器推力偏差带来的附加载荷，后承力点采用刚性连接结构，将助推器的推力直接传递至芯级尾段的承力桁架上，避免芯级贮箱承受额外的集中载荷。助推器自身同样采用头锥、氧化剂贮箱、燃料贮箱、尾喷管的分段结构，头锥外形与芯级外壁曲率适配，减少飞行过程中的干扰阻力，尾段设置稳定翼面，翼面采用后掠翼设计，翼根与助推器尾段的承力框一体化加工，能够在起飞爬升阶段提供足够的气动稳定力矩，抑制箭体的姿态偏转。箭体整体的尺寸边界经过发射场适配性校核，芯级直径与助推器直径的比例符合现有发射塔架的包络要求，各突出部件的安装位置避开发射台的支撑臂与勤务塔的干涉区域，

　　箭体底部的发动机喷管端面与箭体安装基准面的距离满足发射台喷火口的安全距离要求，运输状态下各分段的长度与直径符合公路、铁路运输的限界要求，无需额外拆解小型部件即可完成转运。从功能特性来看，各贮箱段的内壁设置防晃板结构，能够抑制飞行过程中推进剂的晃动，降低推进剂晃动对箭体质心偏移的影响，贮箱前后底采用椭球形设计，在相同容积下能够降低结构重量，同时承受更高的内压载荷。仪器舱段设置多层安装支架，支架采用镂空式轻量化设计，既能够为飞控系统、遥测系统、通信系统的设备提供安装基准，也能减少不必要的结构重量，支架上的安装孔采用模块化设计，可适配不同规格的航电设备安装需求，舱段侧壁设置观察口与电连接器插座，方便地面测试阶段的设备调试与线缆连接。

　　尾段的承力结构采用桁架式布局，主承力杆采用高强度铝合金材质，各杆件之间的连接节点采用整体机加工接头，能够均匀传递多台发动机的推力，同时承受飞行过程中的气动弯矩与剪力，尾段外壁设置发动机摇摆机构的安装支座，支座位置经过运动仿真校核，保证发动机在最大摆角范围内不会与周边结构发生干涉。设计过程中充分考虑了装配工艺性，各舱段的对接面设置统一的定位基准，所有管路与线缆的走向都预留了安装操作空间，关键承力部件的受力路径经过有限元仿真验证，在最大过载工况下的应力水平均低于材料的许用应力，同时留有足够的安全余量，箭体外壁的防热层安装采用螺接加粘接的复合方式，能够承受飞行过程中的气动冲刷，同时方便地面检修时的局部更换。助推器的分离机构采用线性爆炸索加分离推杆的组合设计，分离前爆炸索切断连接结构，分离推杆提供初始分离速度，保证助推器分离过程中不会与芯级发生碰撞，分离时序经过多轮动力学仿真验证，能够在不同飞行姿态下实现可靠分离。整流罩的分离采用旋转分离方案，两半罩通过铰链连接在芯级舱段上，分离时解锁机构动作，弹簧推杆提供分离力矩，使整流罩沿铰链轴旋转脱离，整个分离过程的运动轨迹经过仿真计算，不会触碰内部搭载的有效载荷。
