丹佛AC-5000W无线WiFi摄像头结构设计

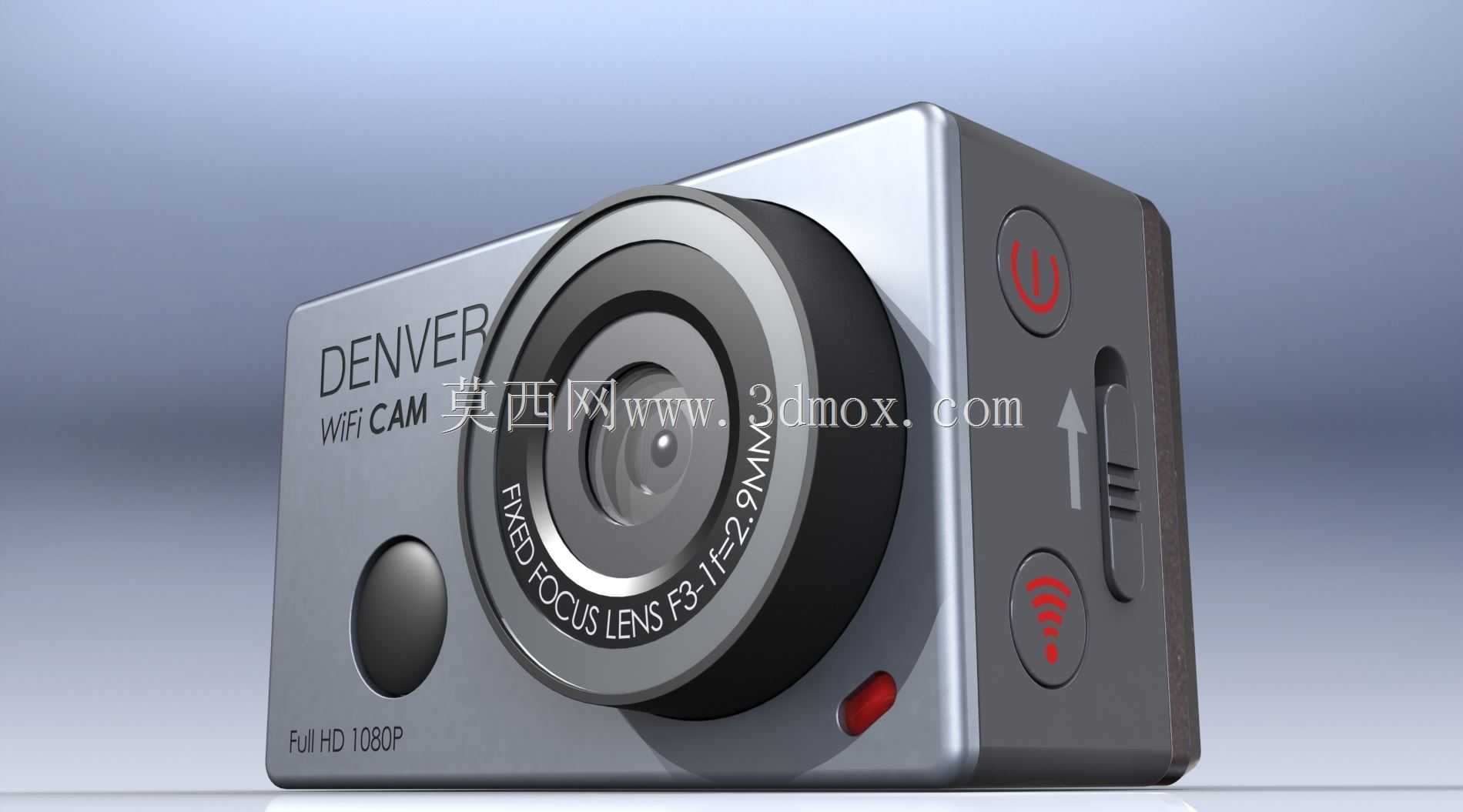

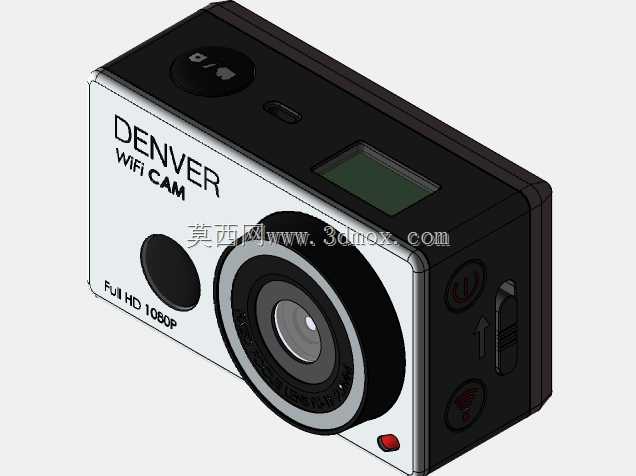

　　这款无线WiFi摄像头的结构设计，首先围绕民用场景的实际安装需求做了边界约束，整机采用方正的紧凑型壳体布局，外壳边角做了小半径圆弧过渡，既避免直角磕碰带来的使用损伤，也能在桌面摆放、墙面贴装、支架固定等多场景下适配安装空间，壳体厚度控制在合理区间，既保证内部元器件的防护强度，也不会让整机显得过于笨重。从功能布局来看，正面集成了定焦镜头组件，镜头周围标注了镜头焦距、视场角相关的参数标识，镜头旁设置了实体拍摄按键，按键采用下沉式设计，避免日常摆放时误触，正面右下角的红色状态指示灯，能直观反馈设备的供电、联网、拍摄状态，用户无需连接后台就能快速判断设备运行情况。设备顶部设置了带防滑纹理的调焦环？不对，顶部的镜头组件是可旋转的角度调节结构，

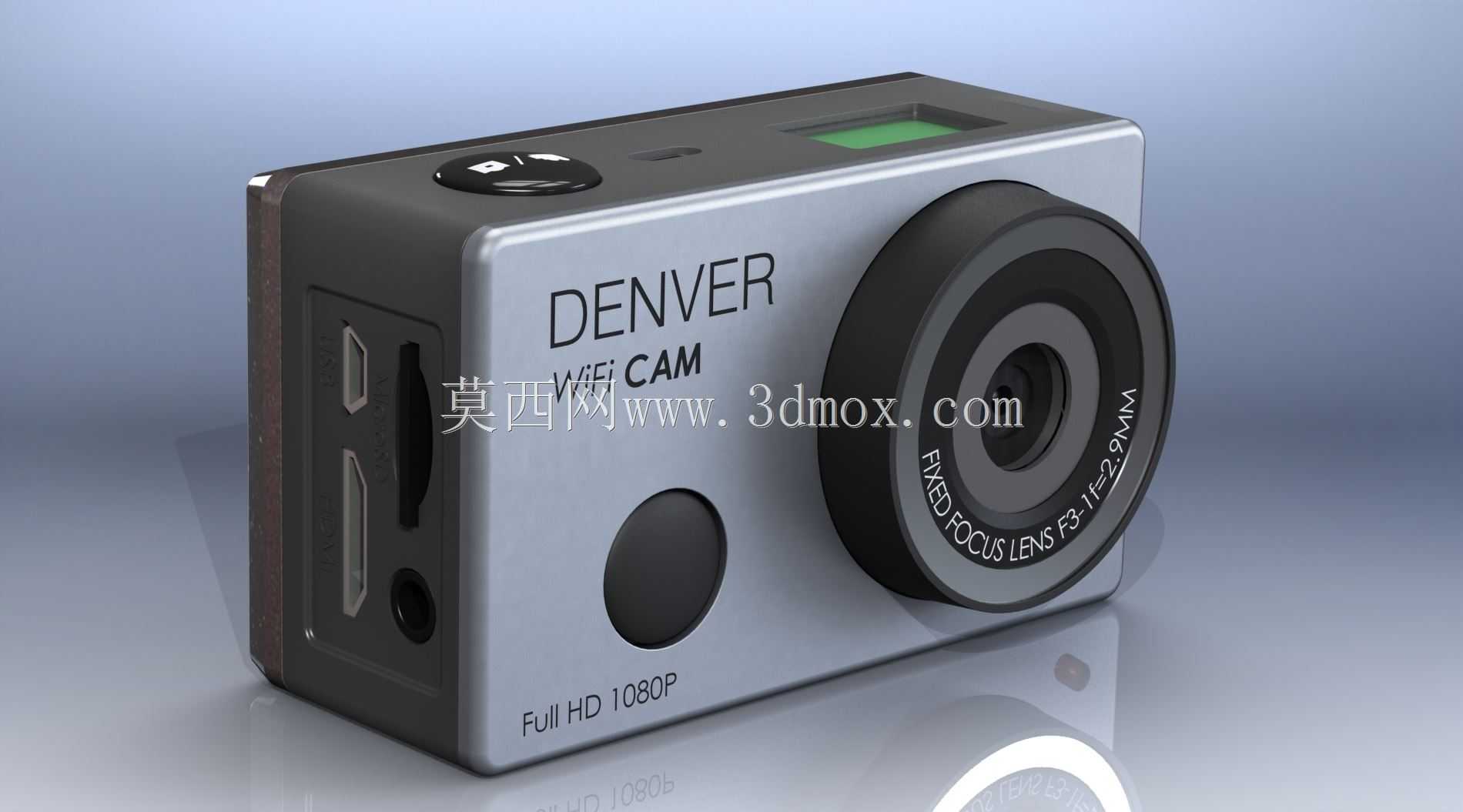

　　支持水平方向小范围转动，配合机身侧面的俯仰卡位，能实现拍摄角度的灵活调整，无需额外搭配云台就能覆盖常用的拍摄视角。机身侧面预留了标准的数据传输与供电接口，接口位置做了内凹设计，插接数据线后不会突出机身过多，避免接口受外力磕碰出现松脱或损坏，接口旁的散热小孔采用矩阵式排布，在保证壳体密封性的同时，能将内部主控芯片、WiFi模块工作产生的热量及时散出，避免长时间工作出现过热降频的问题。背面的小尺寸显示屏，能实时显示当前的拍摄分辨率、WiFi连接状态、剩余电量等信息，相比无屏的同类型设备，调试过程更加便捷，不需要每次调整参数都连接手机端查看。从设计思路上，这款摄像头兼顾了固定点位监控与移动拍摄的双重需求，壳体采用ABS+PC混合材质，

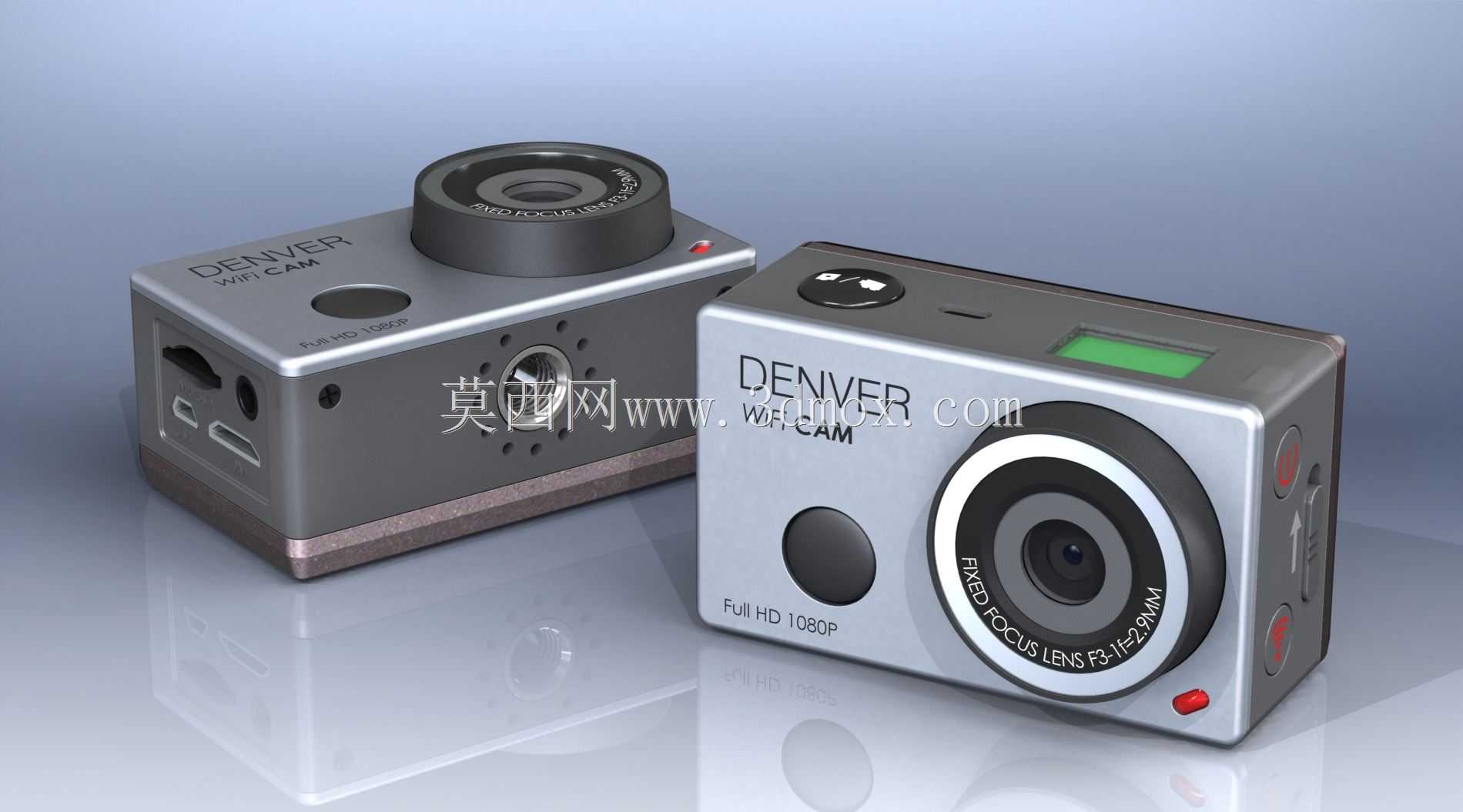

　　表面做了细磨砂处理，既不容易残留指纹，也具备一定的抗刮耐磨性能，两种配色的壳体方案，能适配不同的使用环境，银灰色款偏向办公、商用场景的简约风格，深灰色款更适合工业点位、户外临时布防的低调需求。内部结构采用分层布局，最上层是镜头与图像传感器组件，中间层是主控板与WiFi通信模块，最下层是供电电池与存储卡槽，各层之间通过定位柱与螺丝固定，排线采用压接式连接，装配工序简单，后期维修拆解也很方便，不需要复杂的专用工具就能完成元器件更换。安装边界上，整机底部预留了标准的三脚架螺孔，能兼容市面上绝大多数通用相机支架、监控支架，机身背面预留了挂墙孔位，可以直接通过螺丝固定在墙面、柜体等垂直平面上，平放时底部的四个橡胶防滑垫，

　　能增加与接触面的摩擦力，避免桌面轻微震动导致设备移位、拍摄画面模糊。在实际用途上，这款设备既可以作为家庭环境的临时监控点位，通过WiFi传输实时画面到移动终端，也能作为户外出行的便携拍摄设备，支持1080P分辨率的影像采集，满足日常记录、短视频拍摄的画质需求，固定焦距的镜头设计省去了用户手动对焦的操作步骤，开机就能快速进入清晰拍摄状态，降低了普通用户的使用门槛。结构设计上还考虑了日常使用的防误操作逻辑，所有实体按键都做了力度反馈设计，按下时有清晰的段落感，存储卡槽与充电接口都设置在机身侧面的同一侧，插拔操作不需要翻转设备，走线也更加规整，不会出现线缆缠绕影响设备摆放的问题。镜头外圈的金属装饰环，除了提升外观质感之外，还能对镜头镜片起到防护作用，当设备意外跌落时，金属环先接触接触面，避免镜片直接受冲击碎裂。
