二战时期德式潜射鱼雷结构三维造型

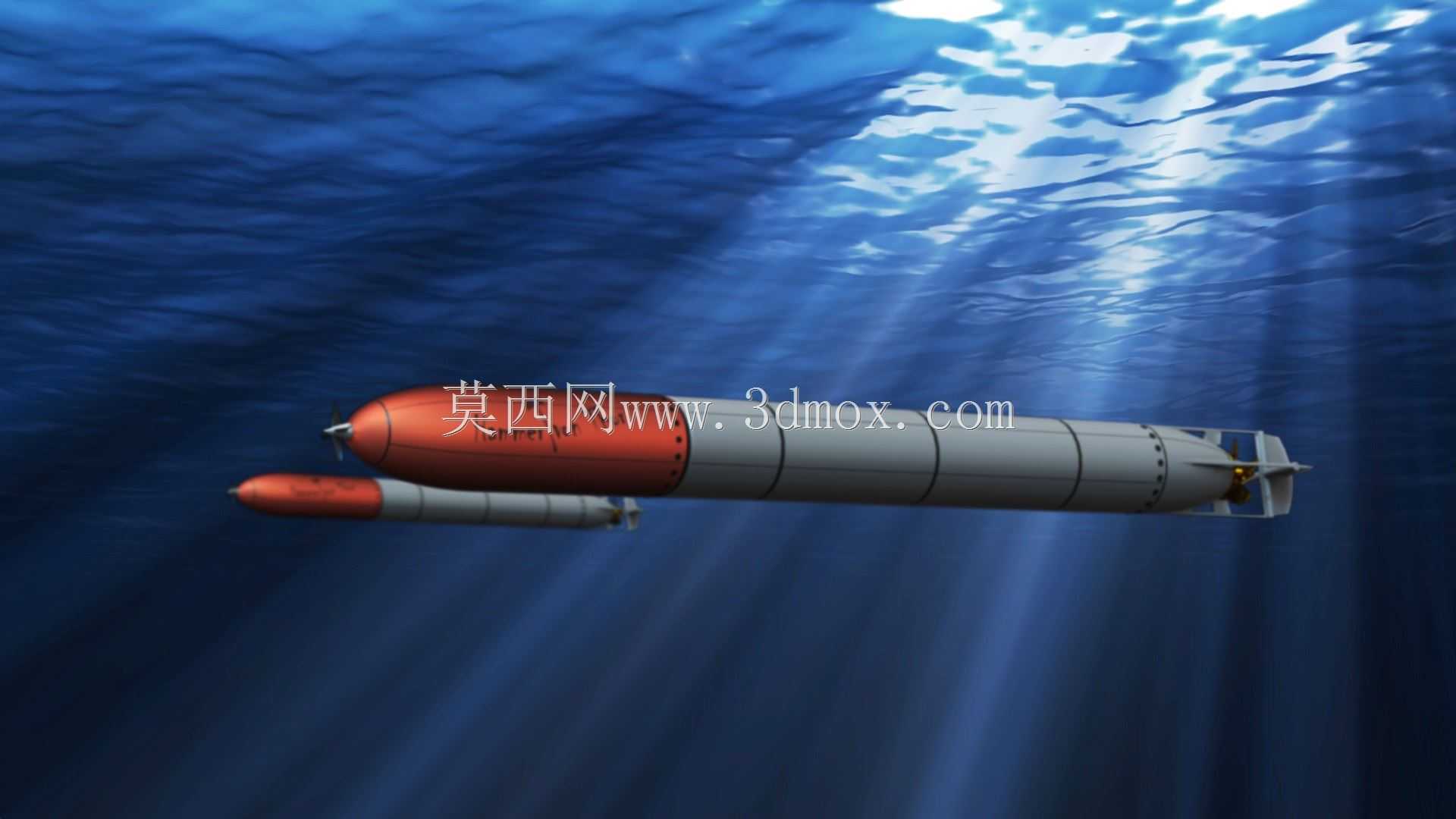

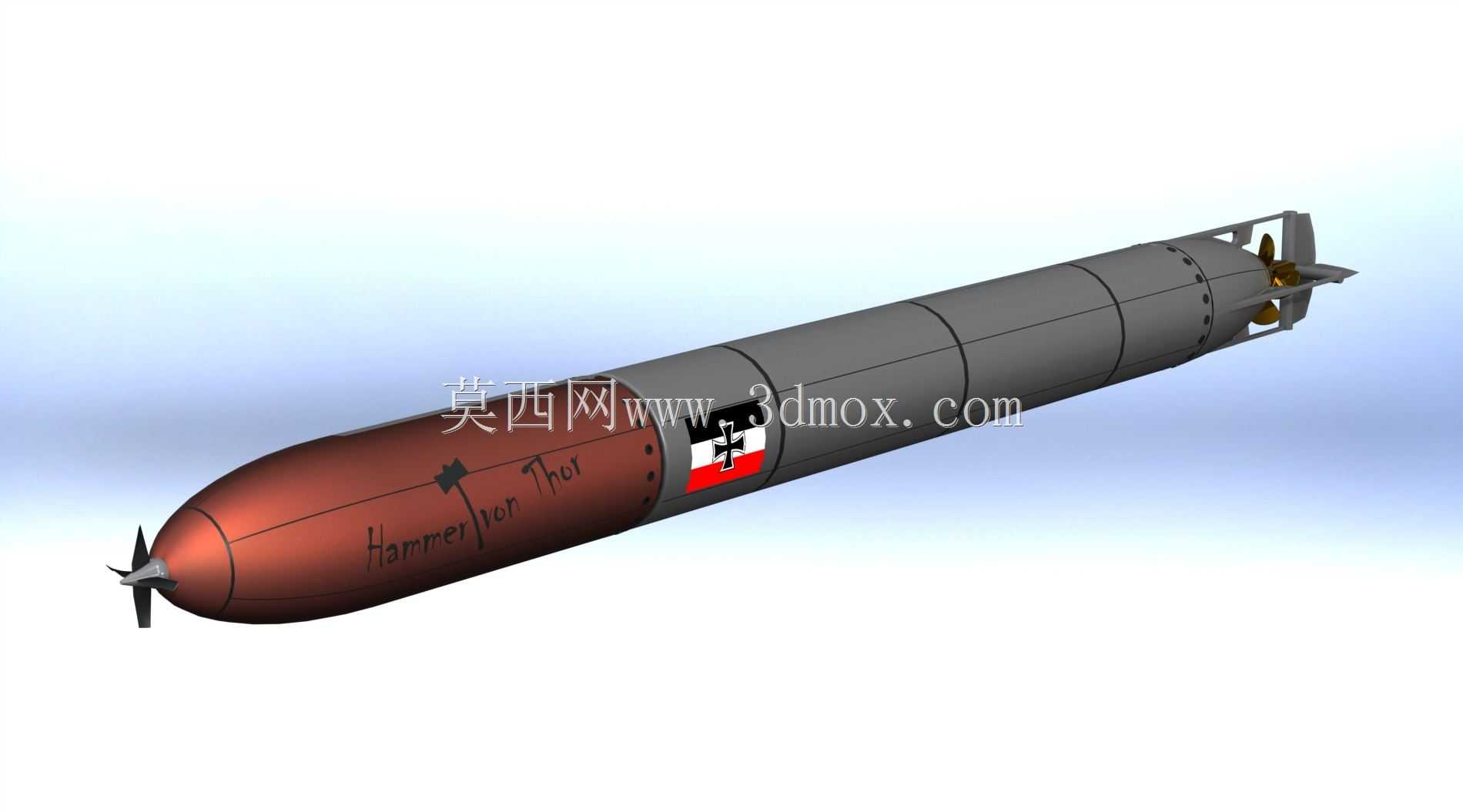

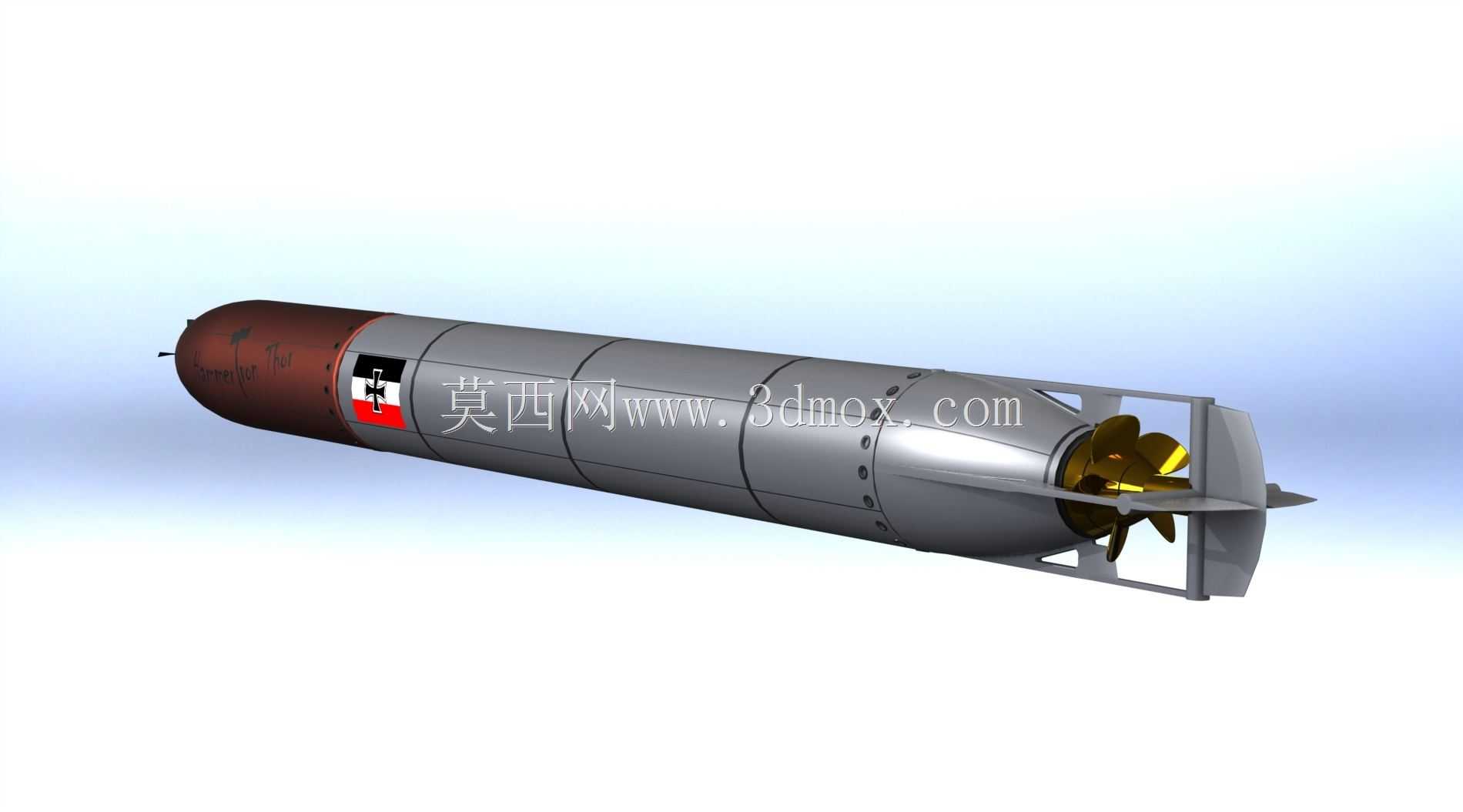

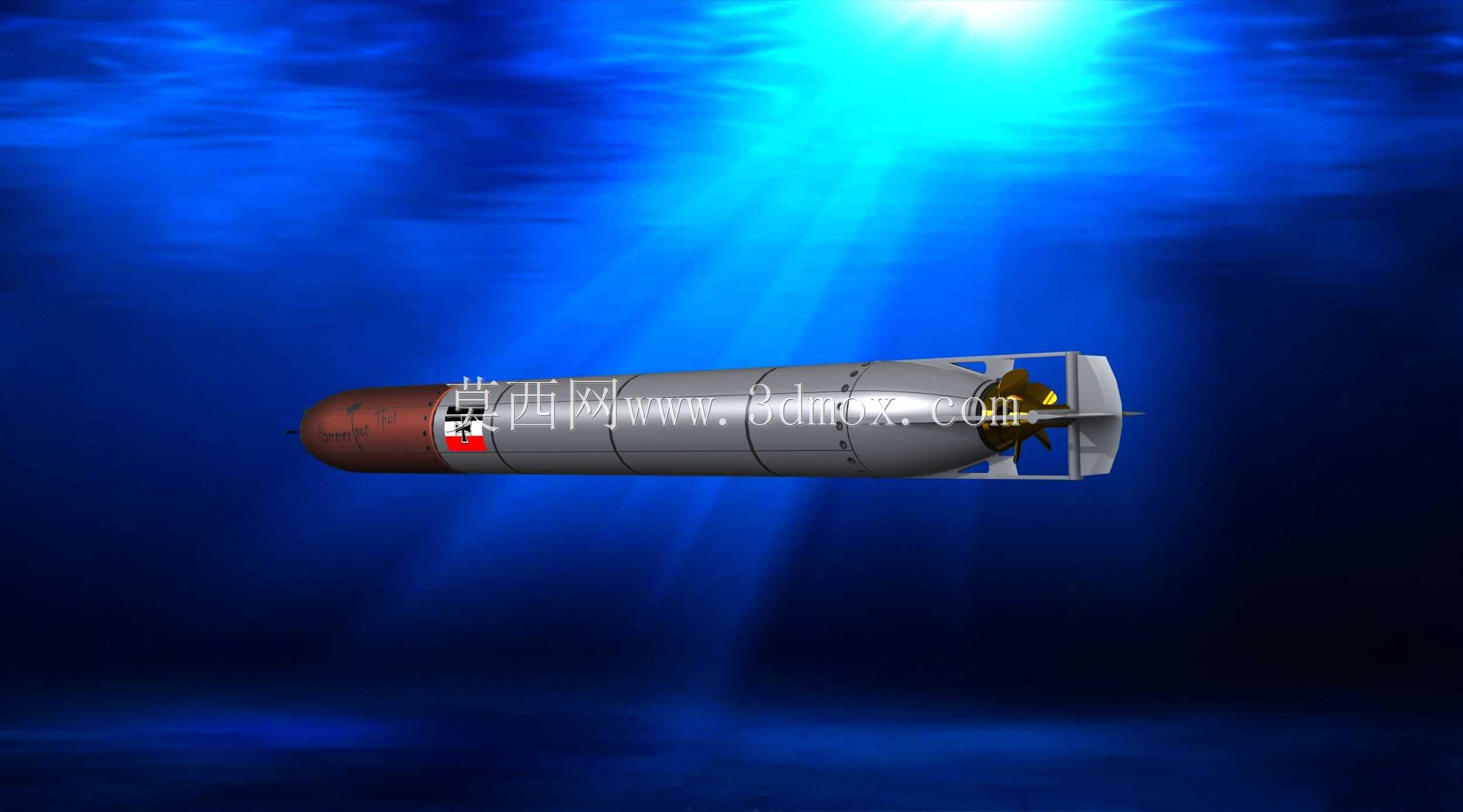

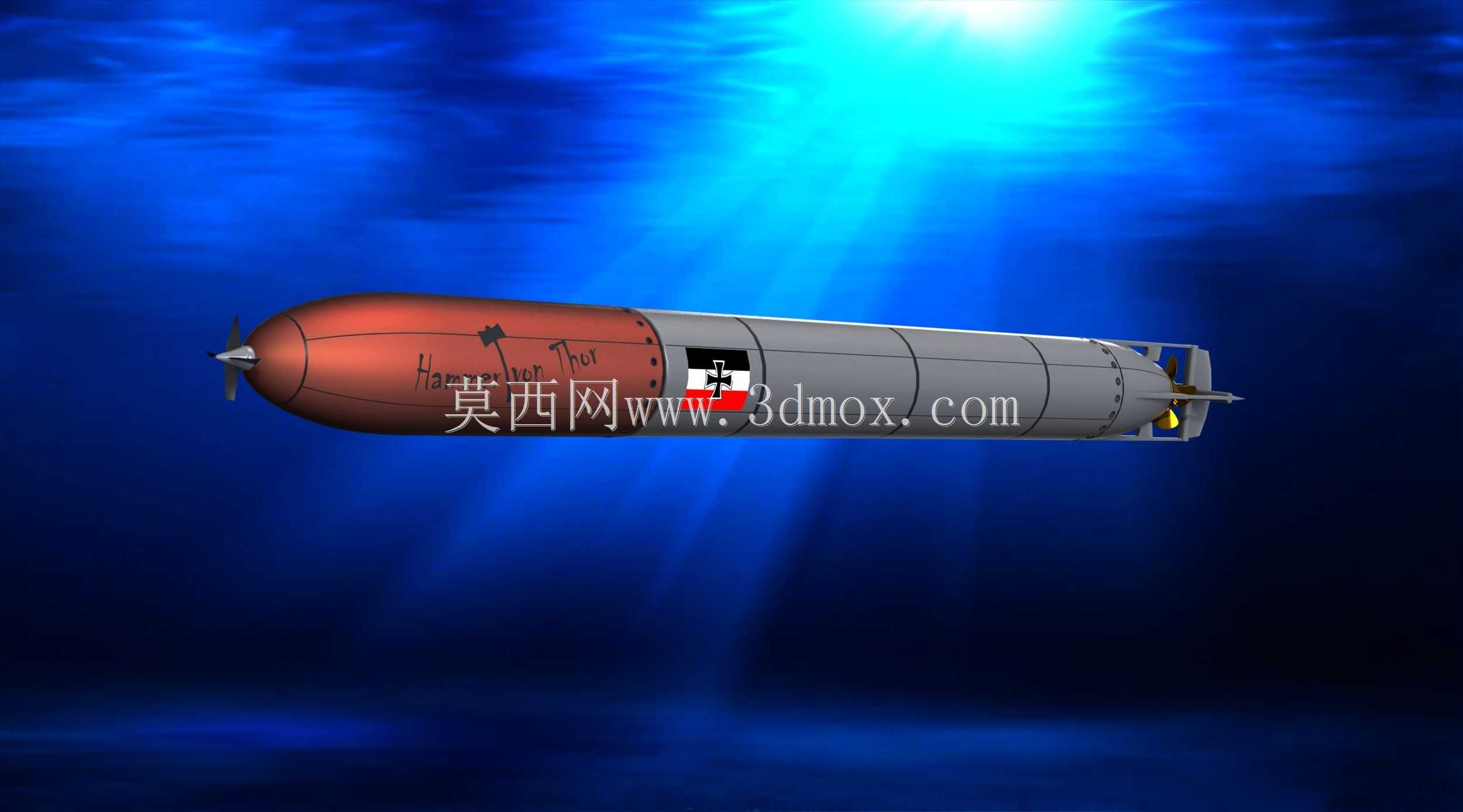

　　这款潜射鱼雷的三维造型还原了二战时期德制鱼雷的典型结构特征，从工程视角拆解来看，其整体采用流线型回转体布局，头部为钝圆形触发引信舱段，中段依次排布战斗部、燃料储舱、动力推进舱，尾部集成共轴反桨推进机构与十字形稳定舵面，整体外形完全贴合水下高速航行的流体力学要求，能够在大深度潜航状态下将航行阻力控制在合理区间。从实际应用场景出发，这类鱼雷是二战时期潜艇的核心对舰打击装备，主要用于攻击敌方水面作战舰艇、运输船队，也可用于封锁港口航道，其作战时由潜艇鱼雷发射管通过高压水推送出管，离管后动力系统启动，按照预设航向直航打击目标，在破交作战、舰队对抗中承担了核心的水下打击职能。在功能特性层面，该型鱼雷采用直航制导逻辑，依靠发射前设定的航向、

　　深度参数完成航行，战斗部采用大当量装药设计，依靠接触引信触发起爆，对水面舰艇的水线以下舱段可造成毁灭性破坏；动力系统采用热动力推进方案，能够保证鱼雷在有效射程内维持稳定的高航速，满足对移动目标的追击要求。从设计思路上看，这款鱼雷的造型严格遵循了当时的工业加工能力约束，全段壳体采用分段式圆柱+回转曲面设计，所有舱段之间采用法兰盘+密封胶圈的连接结构，既满足了深水环境下的壳体耐压要求，也便于战时的快速组装与检修；头部的钝圆造型并非单纯的流体设计，同时兼顾了触发引信的安装空间要求，能够保证引信在以小角度撞击舰体时也能可靠触发，避免哑弹情况出现；尾部的十字舵面采用对称布局，舵面转轴与鱼雷轴线垂直，通过机械连杆与舱内的深度、航向控制机构连接，

　　能够在航行过程中实时修正航行姿态，避免因水流扰动出现偏航。关于外形尺寸与安装边界，这类鱼雷的整体直径严格匹配当时潜艇的标准鱼雷发射管内径，全弹长度控制在发射管的允许容纳范围内，壳体外表面无突出的外置结构，所有附件均内嵌于壳体表面的凹槽内，保证出管时不会与发射管内壁发生卡滞；尾部的螺旋桨在收纳状态下桨叶处于收拢状态，出管后在水流作用下自动张开至工作角度，既满足了发射时的尺寸边界要求，也保证了推进效率。在三维建模的细节处理上，模型还原了壳体表面的分段焊缝、加注口盖板、舵面铰接结构等细节特征，所有曲面均采用G2连续过渡，能够直接用于流体仿真分析、军工科普展示、影视道具建模等场景；建模过程中对舱段的内部空间预留了合理的装配间隙，

　　可直接用于后续的内部结构拆解建模，为研究早期水下武器的结构演进提供了准确的三维参考。从结构设计的合理性角度看，该型鱼雷的重心布置严格控制在轴线以下位置，保证了水下航行时的姿态稳定性，不会出现滚转、抬头等异常姿态；燃料舱与战斗部之间设置了隔离舱段，避免燃料泄漏引发战斗部意外起爆，提升了存储与发射过程的安全性；尾部的推进器外围设置了防护格栅，避免螺旋桨在离管过程中被发射管内的杂物缠绕，提升了发射可靠性。这类装备的结构设计逻辑对现代水下航行器的发展有着深远的影响，其分段式舱体布局、流线型外形设计、舵面控制方案等思路，至今仍在轻型鱼雷、水下无人潜航器的设计中被广泛沿用，通过三维模型还原其结构特征，能够帮助结构设计从业者更直观地理解早期水下兵器的设计权衡逻辑，理解在当时的加工能力、作战需求约束下，如何平衡性能、可靠性、加工便利性三者之间的关系。
